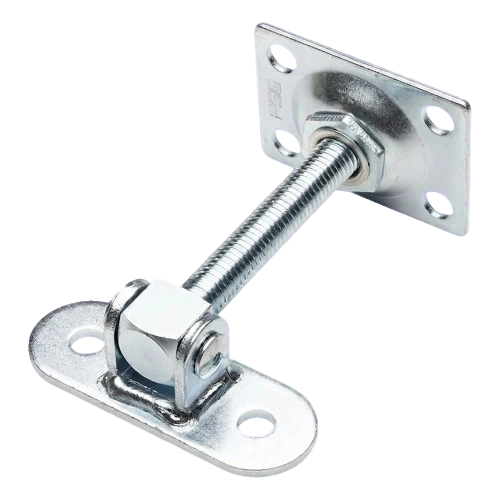

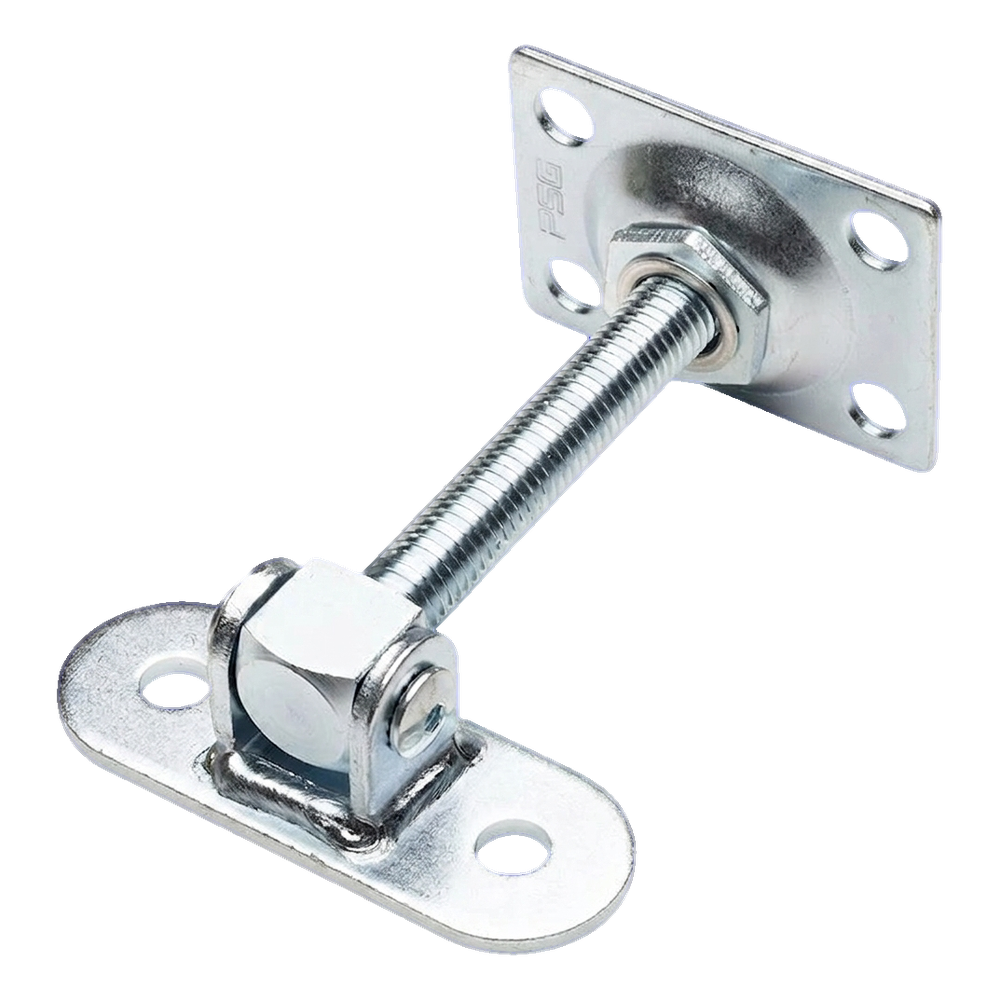

PSG verstellbares Torscharnier M14 mit Schild 115×40 mm und Platte 75×55 mm
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung
PSG verstellbares Torscharnier M14 mit Schild 115×40 mm und Platte 75×55 mm
Verstellbares Torscharnier PSG mit Schraube M14 für die Montage von Flügeltoren. Dank der Einstellmutter ermöglicht es die schnelle Korrektur der Flügelausrichtung ohne Demontage – sowohl direkt nach der Installation als auch während des Betriebs. Dies ist besonders wichtig bei saisonalen Temperaturschwankungen, wenn sich das Metall zusammenzieht oder ausdehnt und ein Durchhängen oder Verklemmen der Konstruktion verursacht.
Die Stahlkonstruktion mit galvanischer Beschichtung gewährleistet hohe Korrosionsbeständigkeit und Langlebigkeit unter Außenbedingungen. Die maximale Belastung des Torflügels beträgt 80 kg, wodurch das Scharnier für typische Flügeltore in Wohn- und Industriezäunen geeignet ist.

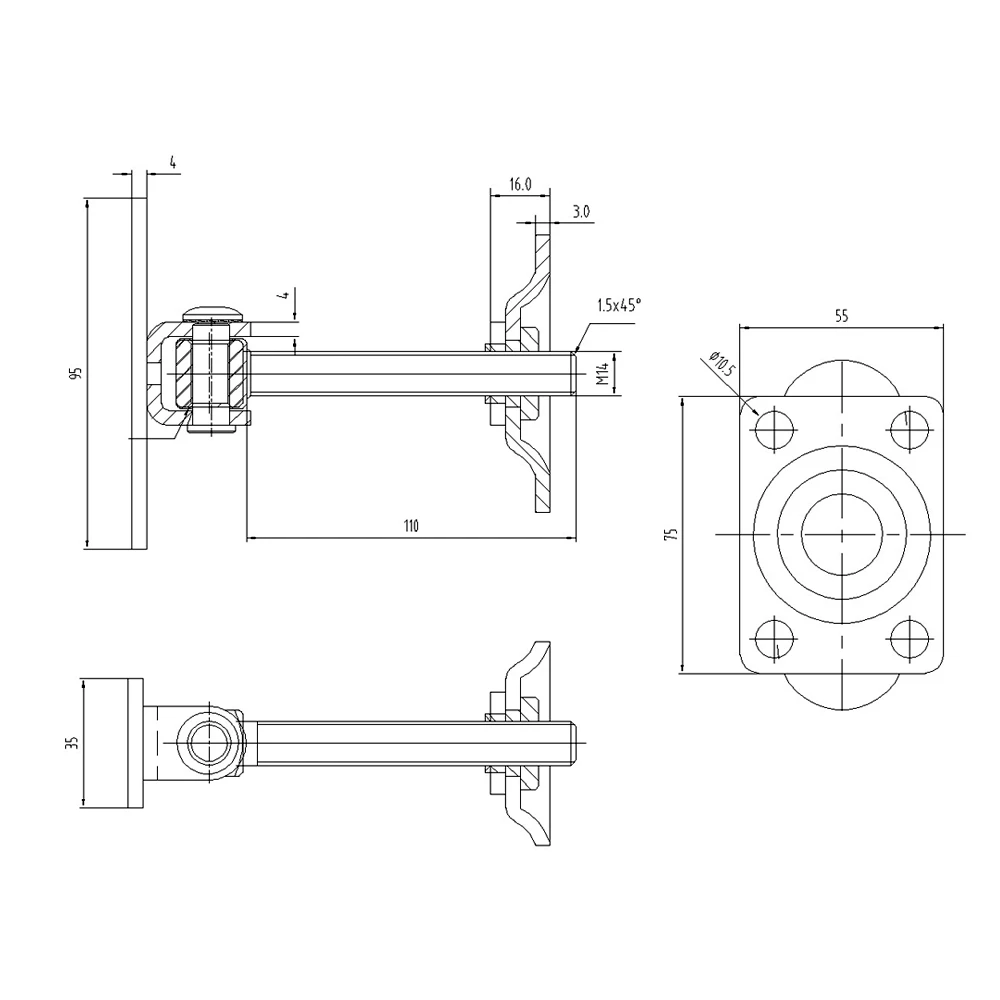

Technische Parameter
- Gewinde: M14
- Schraubenlänge (Arbeitsteil): 110 mm
- Gesamtlänge: 180 mm
- Schildabmessung (Befestigungsplatte am Pfosten): 115 × 40 mm
- Plattenabmessung (Montageplatte): 75 × 55 × 3 mm
- Lochabstand der Montagelöcher der Platte: 75 × 55 mm
- Durchmesser der Montagelöcher: Ø10,5 mm (4 Stk.)
- Höhe des U-Halters (Bolzen): 95 mm
- Breite des U-Halters: 35 mm
- Materialstärke des U-Halters: 4 mm
- Dicke der Einstellmutter: 16 mm
- Fase am Ende des Stifts: 1,5 × 45°
- Maximales Gewicht des Torflügels: 80 kg
- Material: Stahl mit galvanischer Beschichtung
- Gewicht: 0,42 kg
- EAN: 5903313203005
Aufbau und Funktionsprinzip
Das Scharnier besteht aus drei Hauptelementen: U-Halter (am Schild des Torflügels befestigt), Gewindestift M14 mit Einstellmutter und Platte (Montageplatte am Pfosten befestigt). Der U-Halter ermöglicht die Drehung des Bolzens, und die Mutter am Stift ermöglicht eine präzise Höhenverstellung des Flügels. Vier Montagelöcher mit einem Durchmesser von Ø10,5 mm in der Platte gewährleisten eine sichere und stabile Befestigung am Zaunpfosten.
Die Einstellung ist jederzeit möglich – es genügt, die Mutter zu lösen oder anzuziehen, um die Position des Flügels zu korrigieren. Dadurch kann der Installateur das Tor auch nach längerer Nutzungszeit präzise ausrichten, was kostspielige Wartungseingriffe eliminiert.
Hersteller: PSG
Technische Daten
| Montageart | Mit Schild |
| Material | Stahl |
| Gewindeart | M14 |
