PV-Kreuzwinkel Stahl A2 44,5×40 mm – Profilverbinder 90°

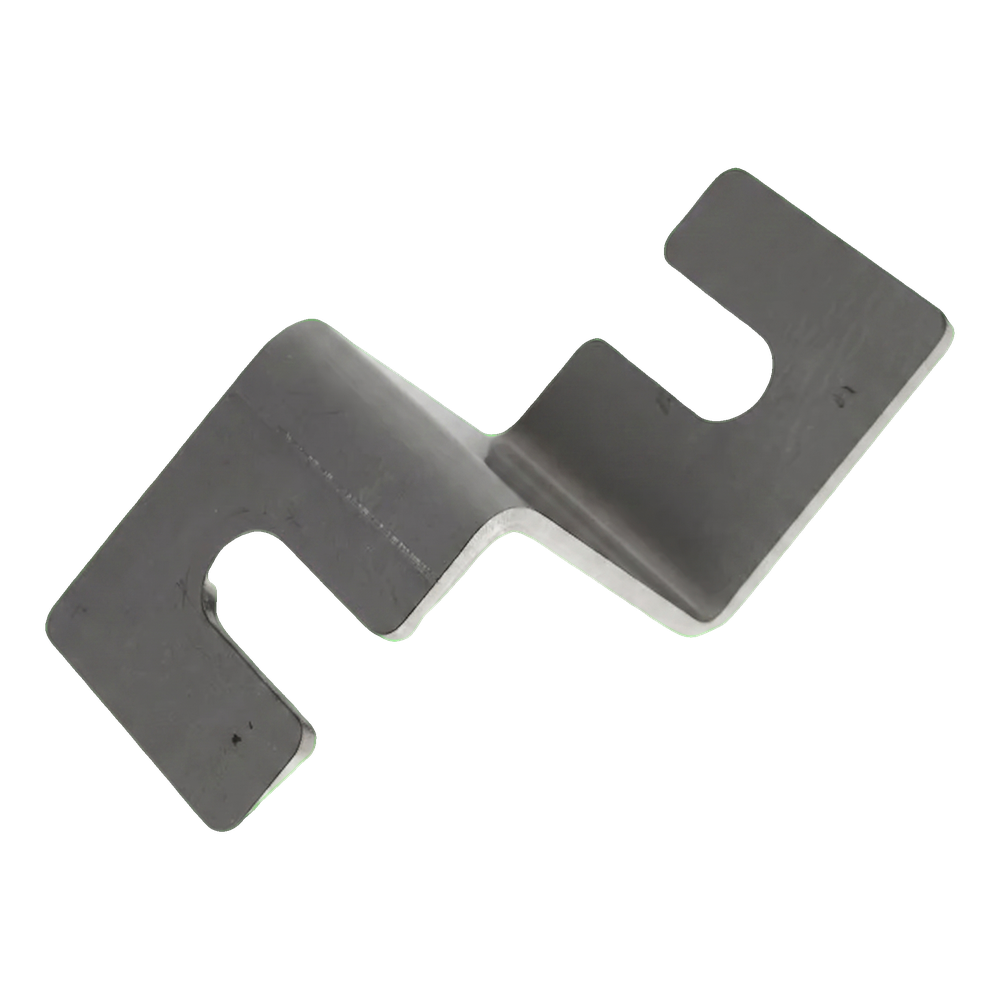

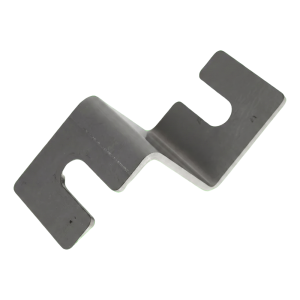

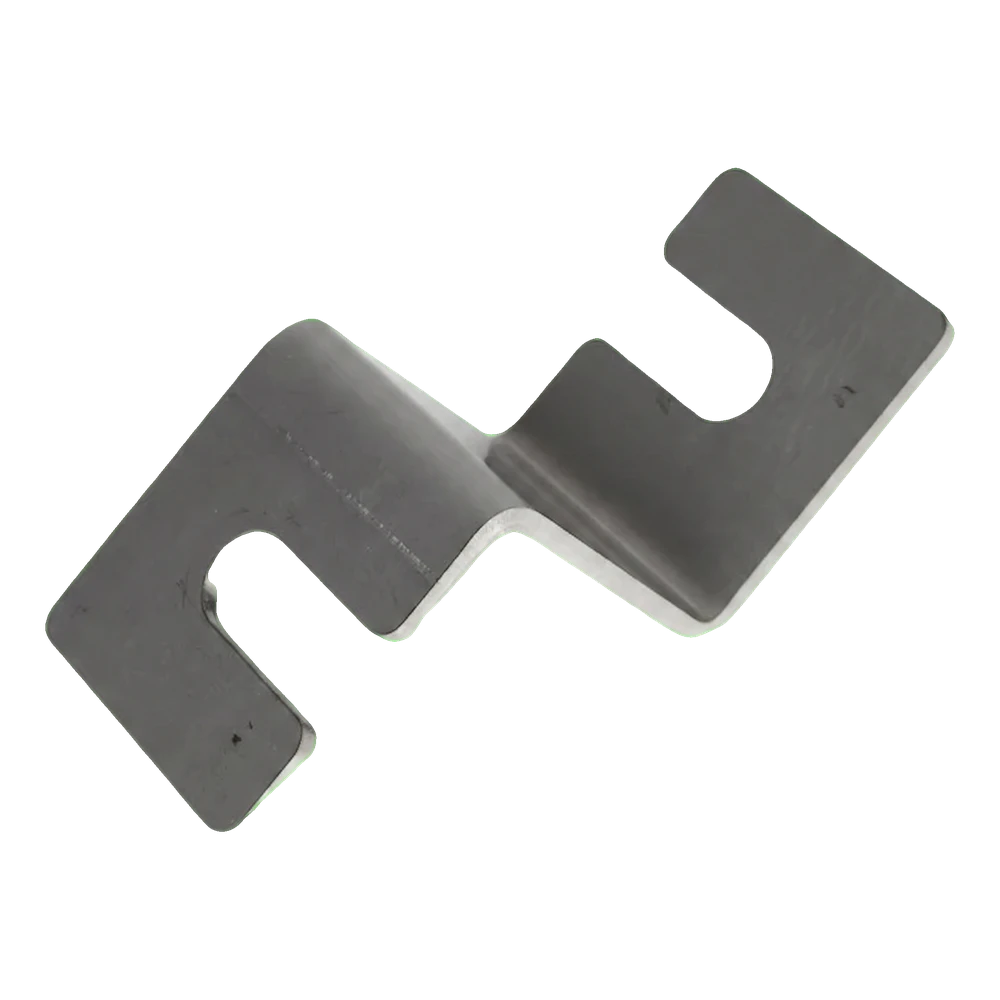

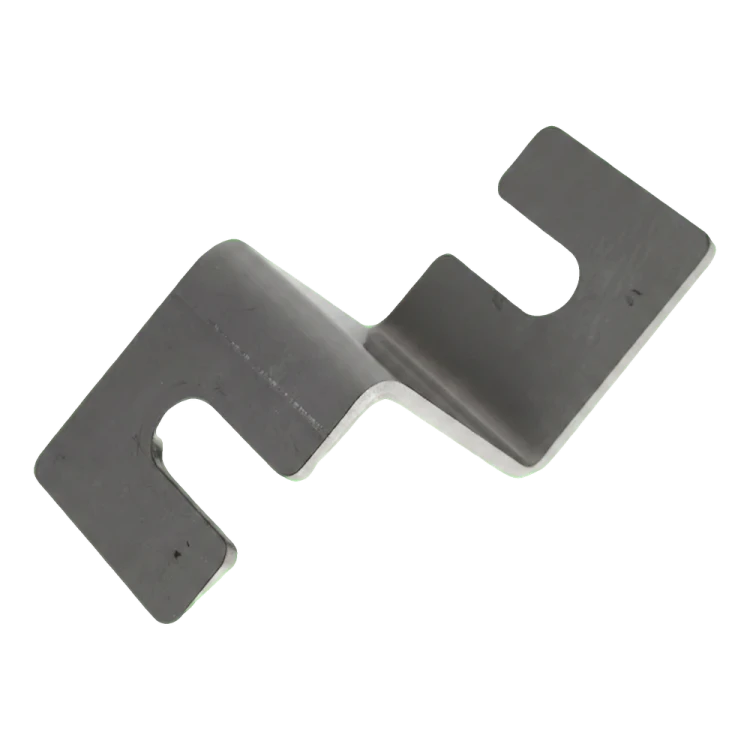

Der Kreuzwinkel aus Edelstahl A2 (304) dient der dauerhaften Verbindung von Montageprofilen im 90°-Winkel bei Photovoltaikanlagen. Das Bauteil mit den Maßen 44,5 × 40 mm und einer Stärke von 2,5 mm sorgt für eine stabile, korrosionsbeständige Kreuzverbindung zweier Profile — ohne zusätzliche Bohrungen. Die Stahlqualität 304 garantiert Beständigkeit gegenüber den meisten oxidierenden Säuren sowie langfristigen Korrosionsschutz, was bei Außenmontagen mit wechselnden Witterungsbedingungen entscheidend ist. Der Winkel wird ohne Schrauben und Muttern verkauft, sodass das Montageteam die passenden Verbindungselemente entsprechend dem jeweiligen Profiltyp und den Projektanforderungen auswählen kann.

Vorteile für das Montageteam

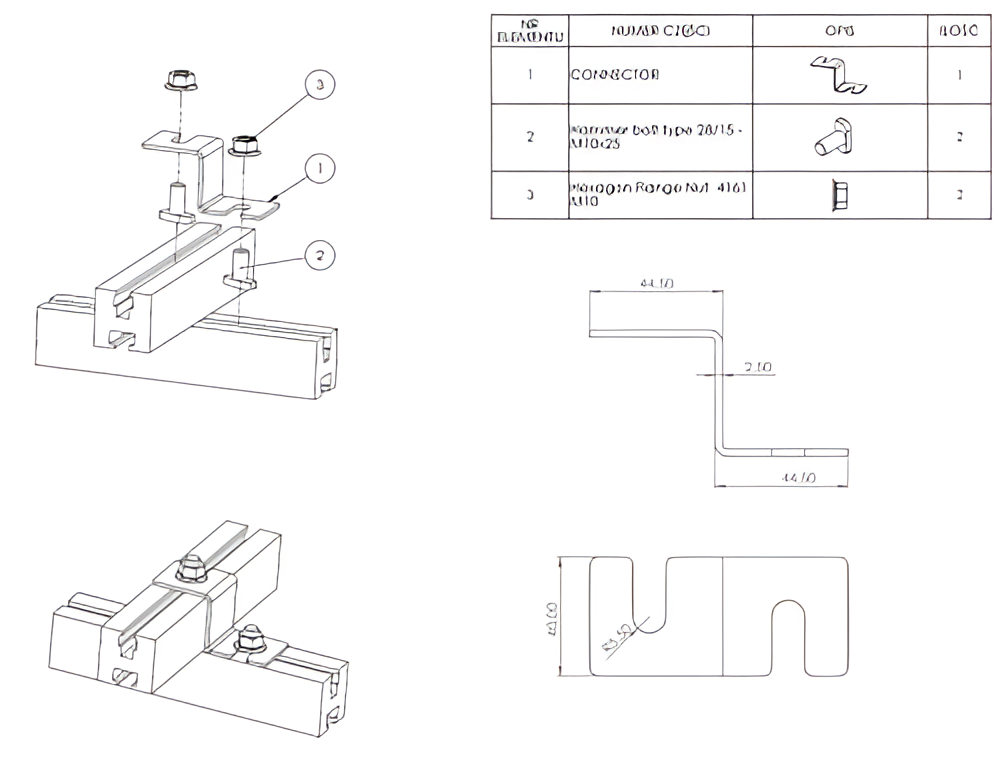

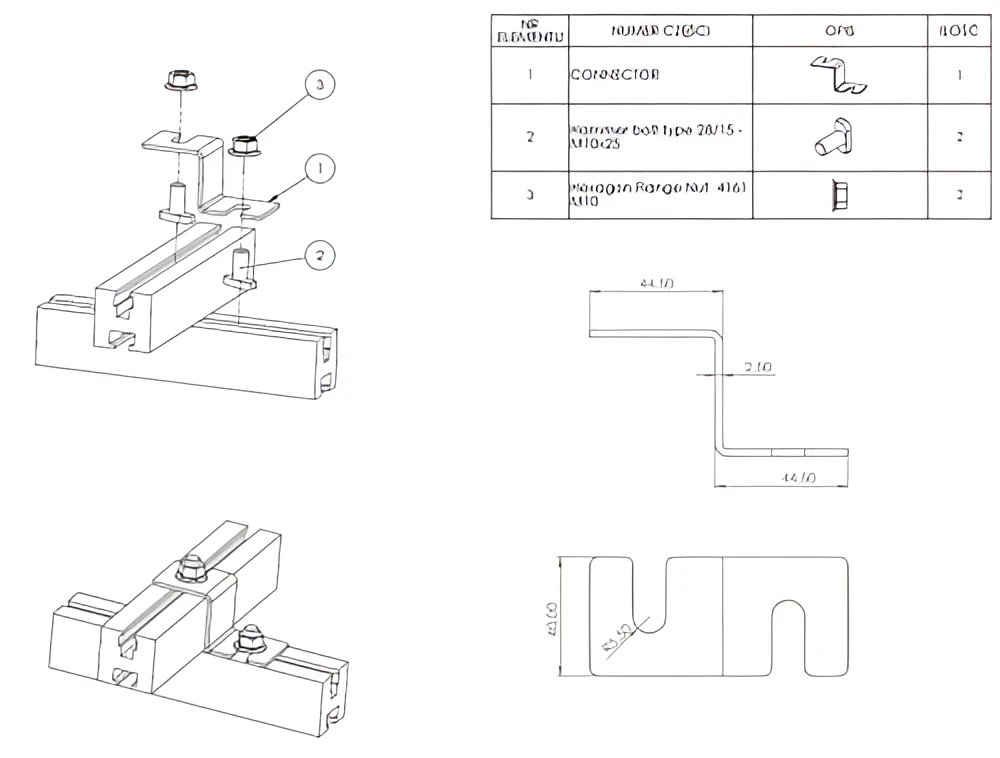

Die Konstruktion des Winkels wurde so ausgelegt, dass er mit Hammerkopfschrauben des Typs 28/15 M10×25 und Bundmuttern M10 zusammenwirkt (Verbindungselemente sind nicht im Lieferumfang enthalten). Die charakteristische Form mit zwei Vertiefungen ermöglicht einen sicheren Sitz auf den Profilen und eine stabile Kraftübertragung an den Konstruktionsknoten. Durch den Einsatz von Edelstahl A2 behält der Winkel über die gesamte Nutzungsdauer der Anlage seine volle Festigkeit und ansprechende Optik, auch in Umgebungen mit erhöhter Feuchtigkeit oder salzhaltiger Luft.

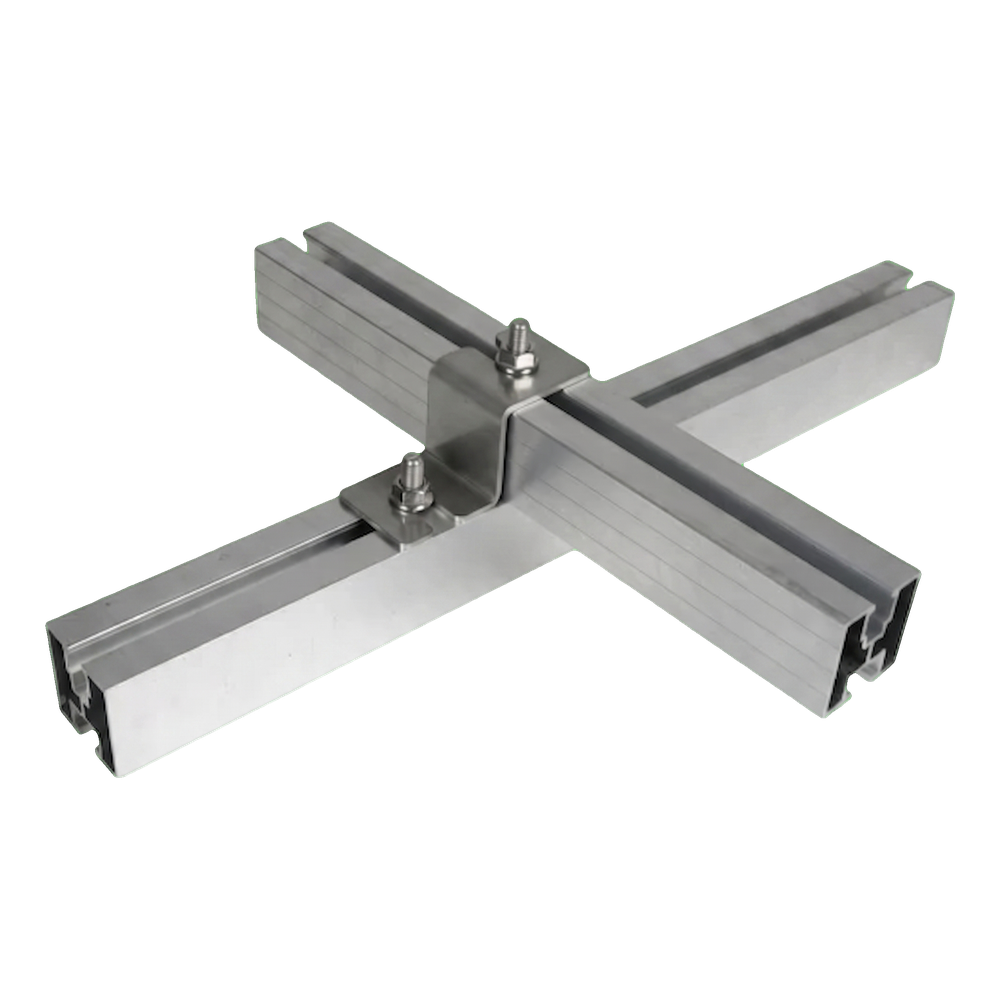

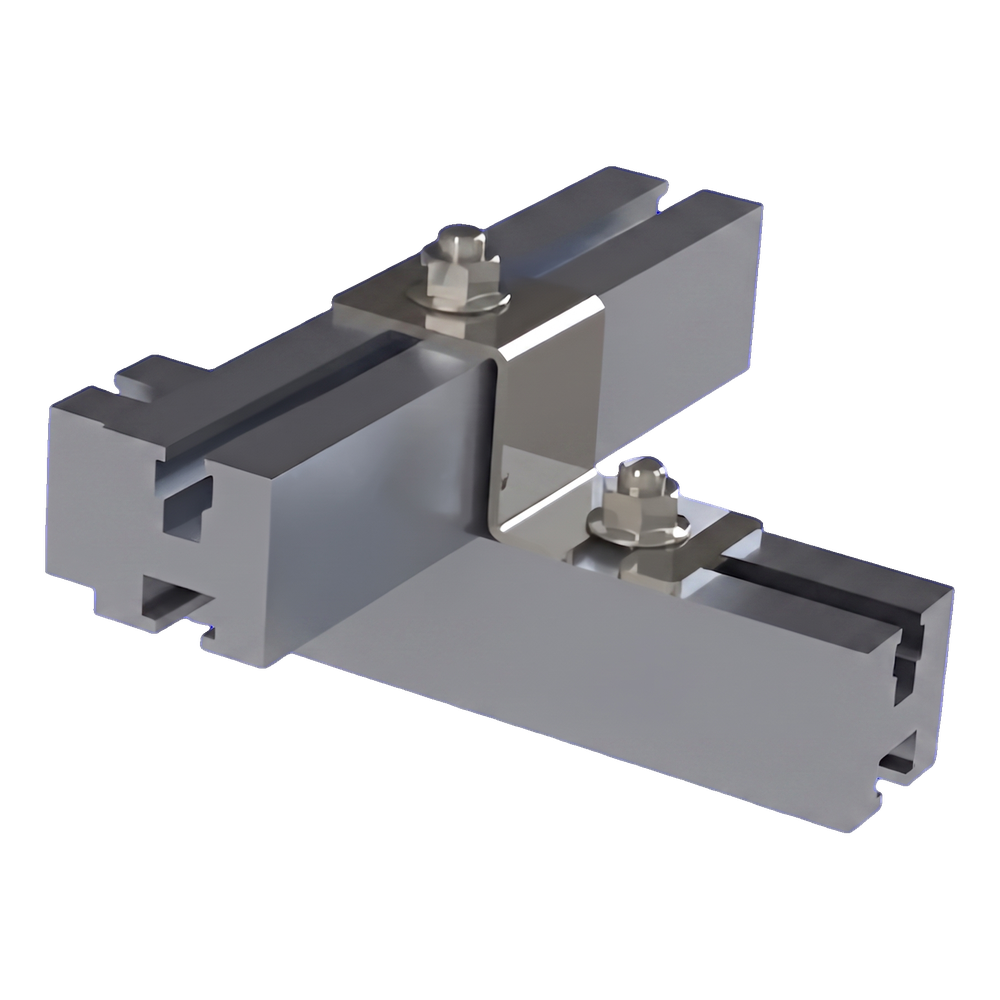

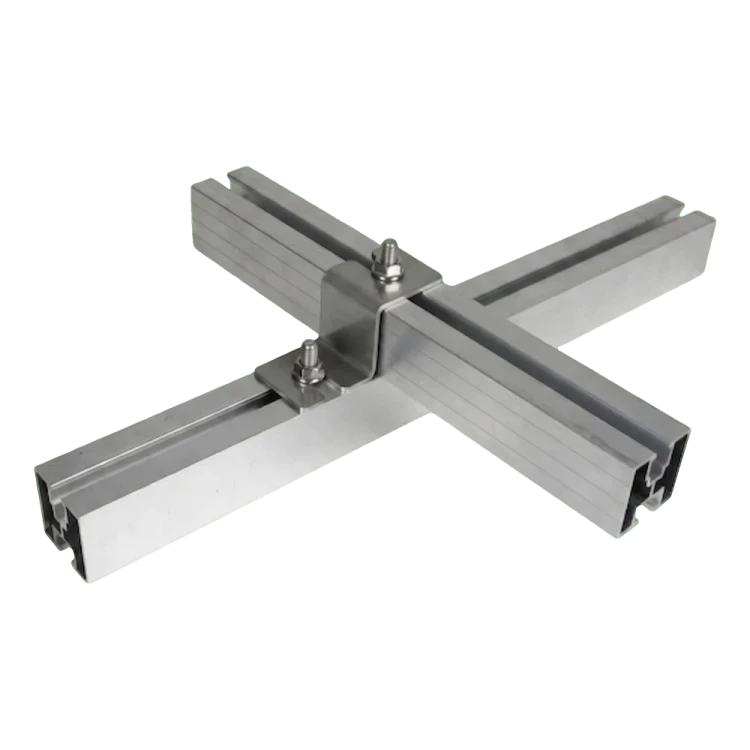

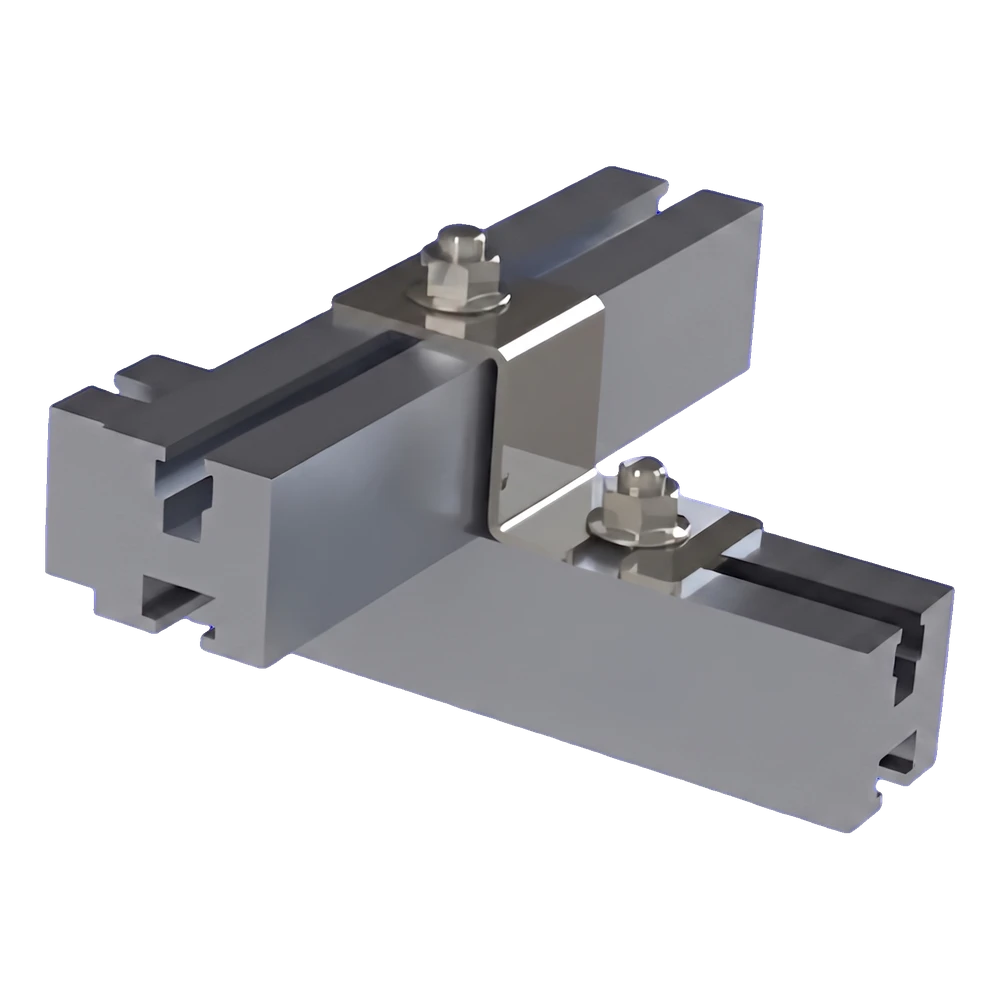

Die fertige Kreuzverbindung gewährleistet die Steifigkeit des Knotenpunkts und eine gleichmäßige Kraftverteilung in beide Richtungen. Der Winkel eignet sich sowohl für Dach- als auch für Freilandkonstruktionen, überall dort, wo sich Montageprofile im rechten Winkel kreuzen müssen. Präzises Biegen und maßgenaue Wiederholbarkeit erleichtern die Planung und beschleunigen die Serienmontage bei großen Photovoltaikanlagen.
