PV-Montageprofil-Verbinder Aluminium 120 mm – U-Profil 25×45×25

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.07 kg

Preis/ stk.: € 0,67 0.67

inkl. 20% MwSt., zzgl. Versandkosten

Nettopreis/ stk.: € 0,56

zzgl. 20% MwSt., zzgl. Versandkosten

* Verpackungsoptionen:

Stück
Paket: 200 Stück
Paket: 5000 Stück
Paket: 10000 Stück

Menge stk.

Gesamt:

Produkt nicht verfügbar

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

4.88

Anbieter: -

Produktcode: PV-18-02

Einem Freund empfehlen

Beschreibung

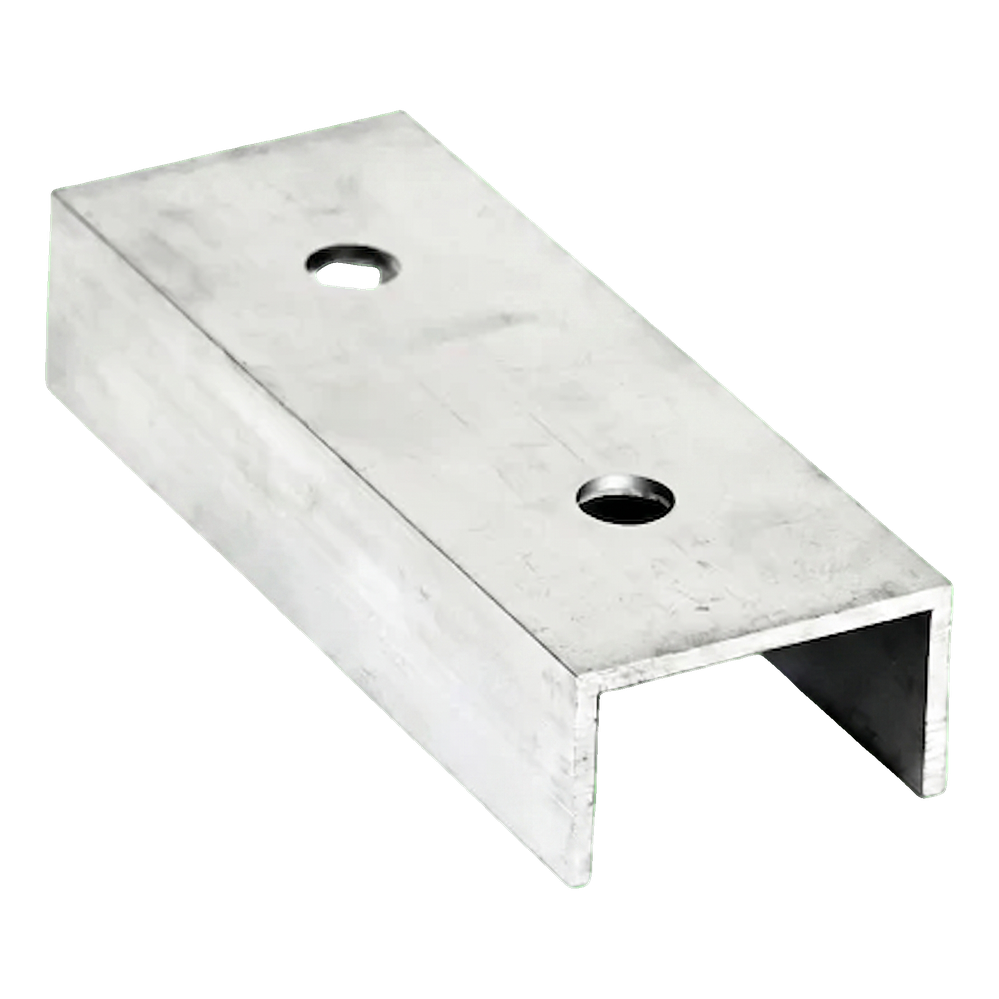

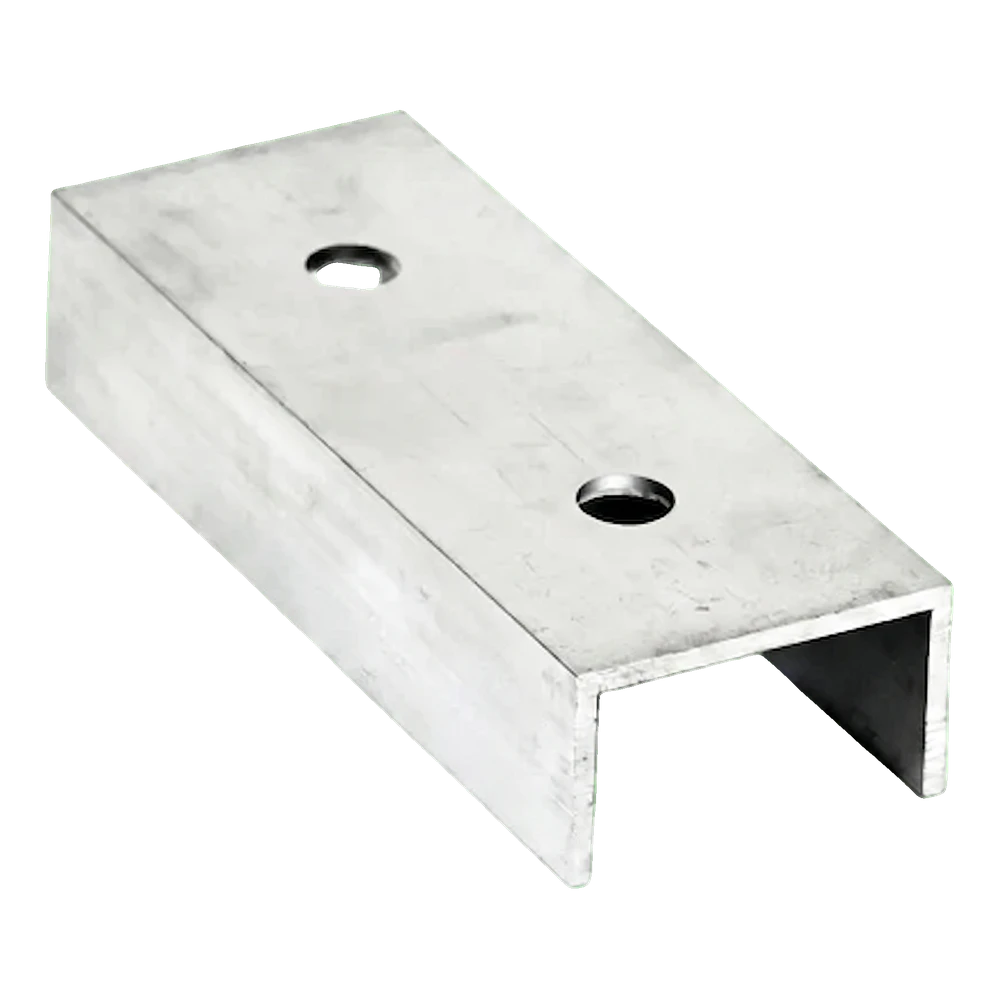

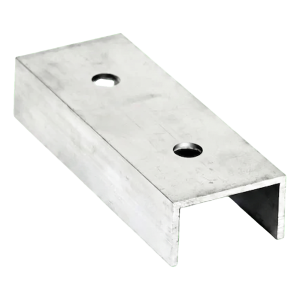

PV-Montageprofil-Verbinder Aluminium 120 mm – U-Profil 25×45×25

Der Montageprofil-Verbinder 120 mm ist ein Konstruktionselement, das zur Verlängerung von Profilen in Montagesystemen für Photovoltaikmodule dient. Die U-Profil-Form gewährleistet eine steife und stabile Verbindung zweier benachbarter Schienen und ermöglicht den Aufbau von Profilsträngen beliebiger Länge. Gefertigt aus Aluminium einer Legierung, die natürliche Korrosionsbeständigkeit und gute mechanische Festigkeit gewährleistet, arbeitet der Verbinder über Jahre störungsfrei unter Außenbedingungen — ohne zusätzlichen Wartungsaufwand. Zwei symmetrisch angeordnete Montagebohrungen ermöglichen eine sichere Schraubverbindung. Der Verbinder ist auch in schwarz eloxierter Ausführung erhältlich, die zusätzlichen Schutz vor Witterungseinflüssen sowie ein ästhetisches, dezentes Finish auf Dächern mit dunkler Eindeckung bietet.

Wesentliche Vorteile für den Installateur

Schnelle Verlängerung von Montageprofilen ohne zusätzliche Zwischenelemente

Hohe Beständigkeit gegen Korrosion und Witterungseinflüsse — langjährige Haltbarkeit ohne Wartung

Geringes Eigengewicht erleichtert Transport und Montage auf dem Dach

Präzise gefertigte Montagebohrungen sorgen für Wiederholgenauigkeit und einfache Schraubverbindungen

U-Profil passend zu Standard-PV-Montageschienen

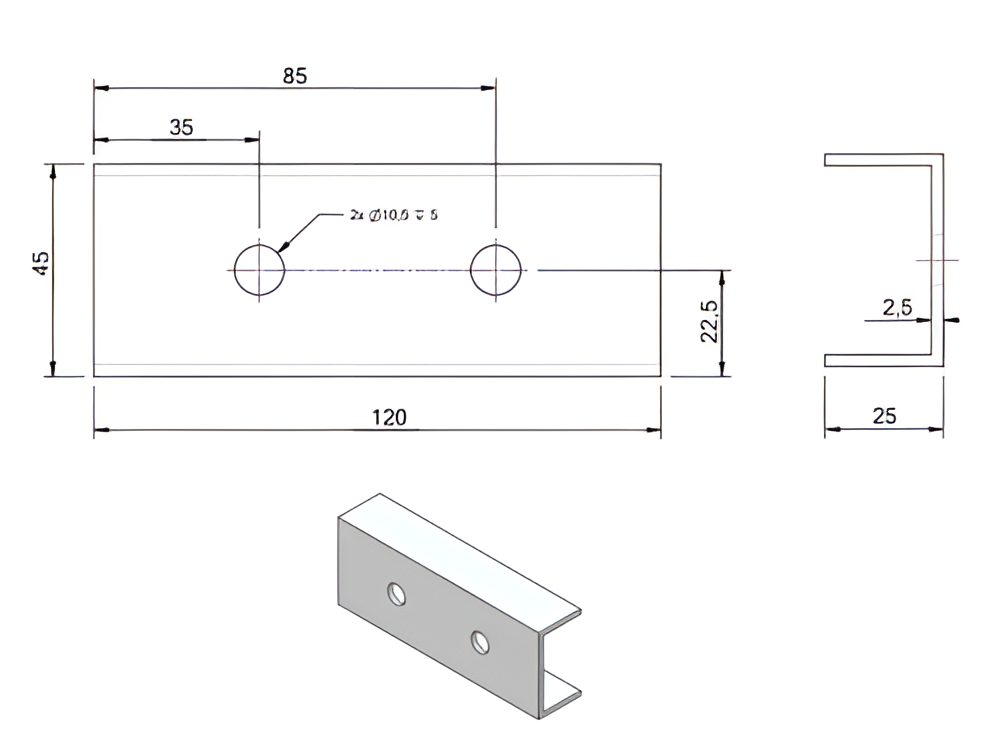

Maßzeichnung des Profilverbinders 120 mm – Ansicht von oben, seitlich und perspektivisch mit Maßangaben

Video zur Vorstellung des PV-Montageprofil-Verbinders

Video zur Vorstellung der Montageelemente einer Photovoltaik-Konstruktion

Technische Parameter

Elementtyp	Profilverbinder (U-Profil)
Länge / Verstellbereich	120 mm

Abmessungen

U-Profil (Breite × Höhe × Breite)	25 × 45 × 25 mm
Wandstärke	2,5 mm
Bohrungsdurchmesser	10,5 mm
Anzahl der Bohrungen	2
Lochabstand (Achse–Achse)	85 mm
Abstand der ersten Bohrung vom Rand	35 mm

Material und Oberfläche

Material	Aluminium 6060
Beschichtung / Korrosionsbeständigkeit	natürliche Korrosionsbeständigkeit von Aluminium; schwarz eloxierte Ausführung erhältlich

Weitere Parameter

Gewicht	0,07 kg

Sicherheit
