PV-Montageprofil-Verbinder Aluminium schwarz eloxiert 120 mm U-Profil 25×45

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.07 kg

Preis/ stk.: € 1,03 1.03

inkl. 20% MwSt., zzgl. Versandkosten

Nettopreis/ stk.: € 0,86

zzgl. 20% MwSt., zzgl. Versandkosten

* Verpackungsoptionen:

Stück
Paket: 200 Stück
Paket: 5000 Stück
Paket: 10000 Stück

Menge stk.

Gesamt:

Produkt nicht verfügbar

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

4.56

Anbieter: -

Produktcode: PV-18-05

Einem Freund empfehlen

Beschreibung

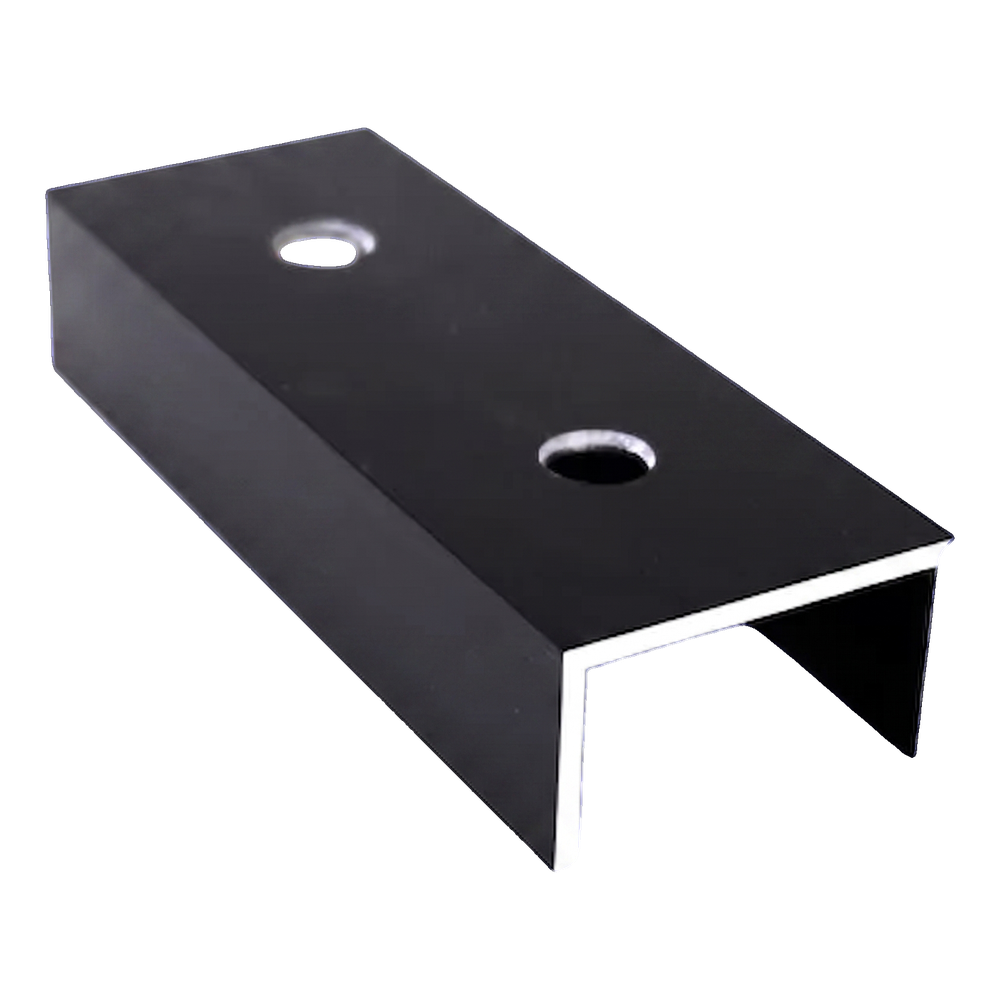

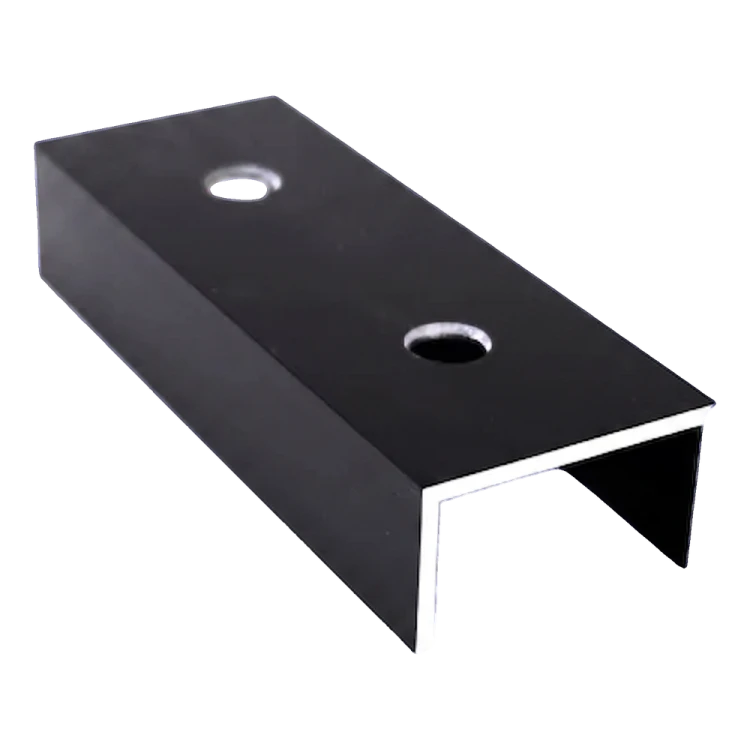

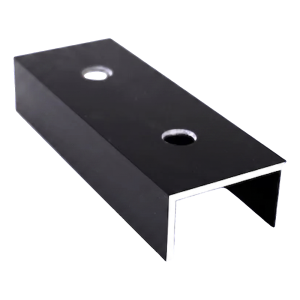

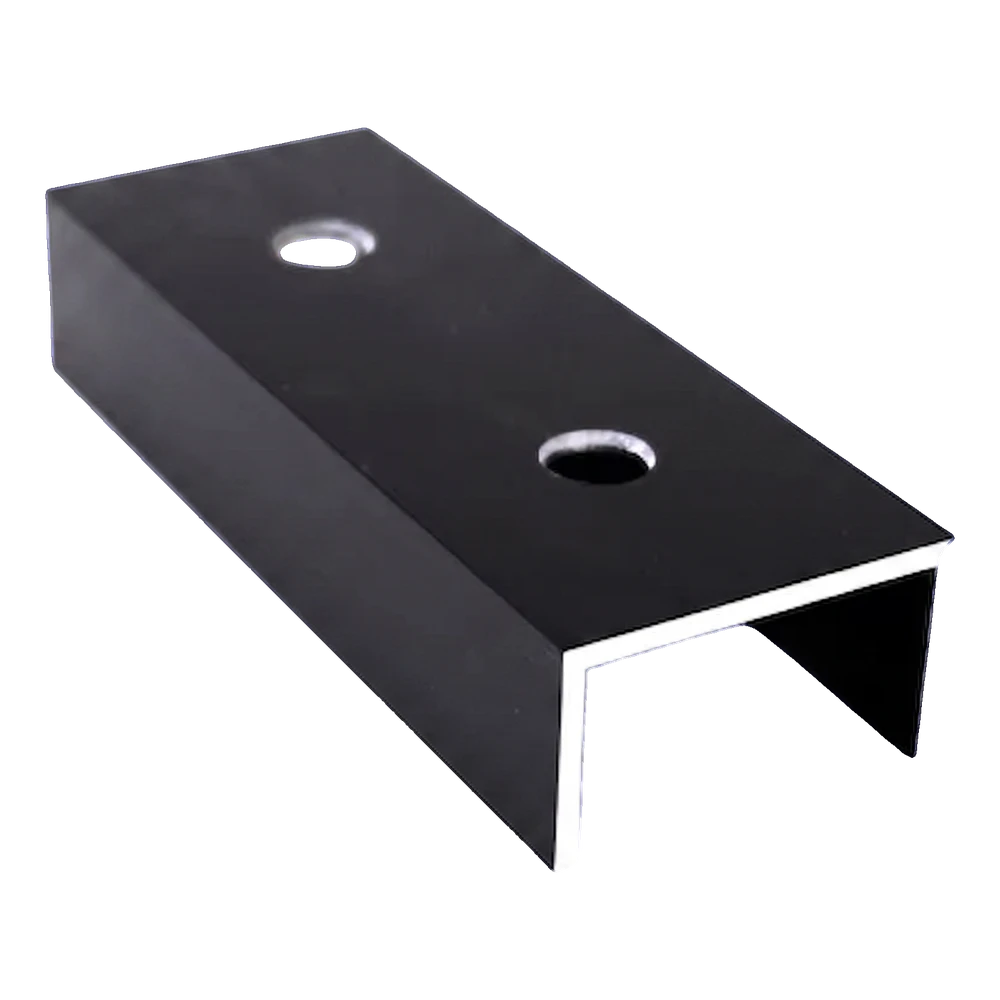

PV-Montageprofil-Verbinder Aluminium schwarz eloxiert 120 mm U-Profil 25×45

PV-Profilverbinder Aluminium schwarz eloxiert 120 mm mit zwei Montagebohrungen

Der 120 mm Montageprofil-Verbinder in U-Profil-Form ist ein konstruktives Element zur Verlängerung von Aluminiumprofilen in Photovoltaik-Montagesystemen. Er ist aus schwarz eloxiertem Aluminium 6060 gefertigt und gewährleistet eine dauerhafte und optisch ansprechende Verbindung zweier aufeinanderfolgender Profilabschnitte ohne Korrosionsrisiko — selbst unter widrigen Witterungsbedingungen. Dank zweier durchgehender Bohrungen mit einem Durchmesser von 10,5 mm beschränkt sich die Montage auf eine Schraubverbindung mit handelsüblichen Befestigungselementen, wodurch längere Profilstrecken auf Dach oder Boden effizient realisiert werden können. Das geringe Gewicht (0,07 kg) und die kompakten Abmessungen erleichtern den Transport sowie die Lagerung auch größerer Verbindermengen.

Wesentliche Vorteile des Verbinders

Aluminium 6060 mit Eloxierung — geringes Gewicht, Korrosions- und Witterungsbeständigkeit

U-Profil 25 × 45 mm, ideal abgestimmt auf gängige PV-Montageschienen

Zwei Bohrungen ⌀ 10,5 mm mit einem Lochabstand von 85 mm ermöglichen eine schnelle Schraubverbindung

Die schwarze eloxierte Oberfläche sorgt für Ästhetik und zusätzlichen Oberflächenschutz

Die Wandstärke von 2,5 mm gewährleistet ausreichende Steifigkeit bei minimalem Gewicht

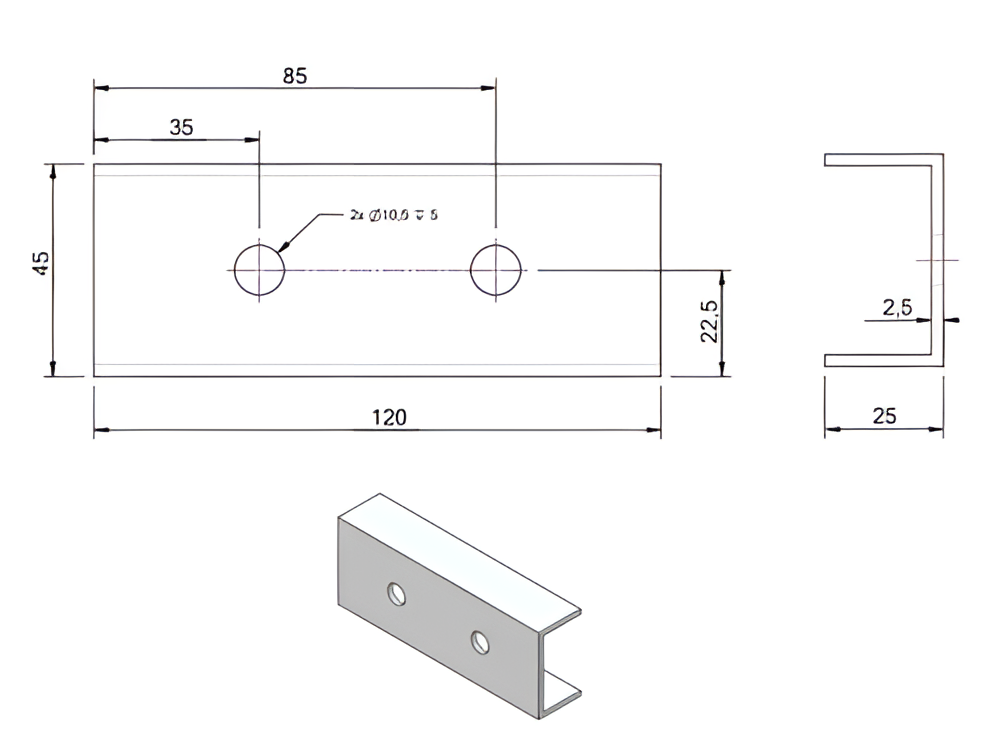

Maßzeichnung des PV-Profilverbinders 120 mm — Ansicht von oben, seitlich und perspektivisch mit Maßangaben

Video zur Vorstellung der Montageelemente für Photovoltaikkonstruktionen

Video zur Vorstellung des Montagesystems für Photovoltaikprofile

Technische Parameter

Elementtyp	Profilverbinder (U-Profil)
Gewinde / Größe	Bohrungen ⌀ 10,5 mm (2 Stk.)
Länge / Verstellbereich	120 mm

Abmessungen

U-Profil (Breite × Höhe × Breite)	25 × 45 × 25 mm
Wandstärke	2,5 mm
Lochabstand	85 mm
Abstand der ersten Bohrung zur Kante	35 mm

Material und Oberfläche

Material	Aluminium 6060
Beschichtung / Korrosionsbeständigkeit	Eloxierung — schwarz

Montage und Kompatibilität

Kompatible Profile	PV-Montageprofile mit U-Profil-Querschnitt 25 × 45 mm
Dach-/Untergrundart	PV-Dach- und Freilandkonstruktionen

Weitere Parameter

Gewicht	0,07 kg
