Paket Nylon-Laufwagen für freitragende Schiebetore + Zubehör KIT für Schiene 80
Leave feedback on the product
Komplettset für selbsttragende Schiebetore: 2 Laufwagen 60.003.01 mit 5 Kunststoffrollen, Auflaufrolle mit Abschluss und Auflaufhalter. Schiene 80×80×5 mm, Gewicht des Sets 13,3 kg, verzinkt.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-213
Produkteigenschaften
[PIM] wozki #111
- Laufschienengröße 80x80x5
- Laufsystemtyp Laufsystem
- Produkttyp Paket / KIT mit Zubehör
- Rollenmaterial Nylon
- Anzahl Rollen [szt.] 5
- Laufwagenausführung Schwenkbar
- Max. Tragkraft [kg] 450
Beschreibung
Laufwagenpaket mit Zubehör für freitragende Schiebetore
Komplettes Laufwagenpaket mit Zubehör – eine fertige Montagelösung für freitragende Schiebetore. Das Set enthält alles, was Sie für die korrekte Aufhängung und Stabilisierung des Tores auf einer Schiene 80×80×5 mm benötigen: zwei Laufwagen, eine Auflaufrolle mit Schutzabschluss sowie einen Auflaufhalter.
Mit diesem Paket sparen Sie Zeit und Geld – anstatt einzelne Komponenten separat zu kaufen, erhalten Sie ein aufeinander abgestimmtes Set in einer Verpackung. Dies ist eine besonders kostengünstige Lösung für Montagebetriebe, die freitragende Schiebetore installieren.

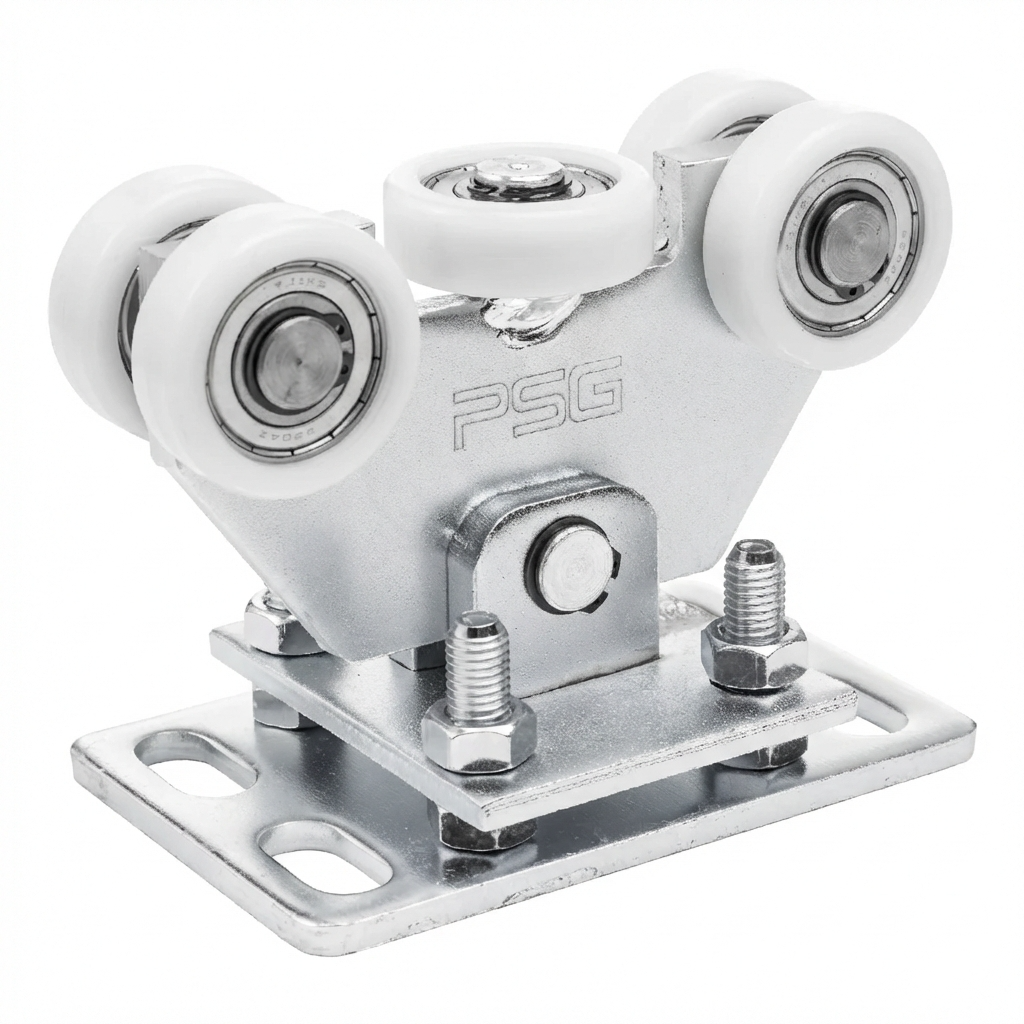

Laufwagen
Der Laufwagen ist mit 5 Kunststoffrollen ausgestattet, darunter eine horizontale Rolle für zusätzliche seitliche Stabilisierung. Schwenkbare Konstruktion – der Wagen ist über einen Zapfen mit der Grundplatte verbunden, wodurch er sich automatisch an das Schienenprofil anpasst. Die Höhenregulierung mittels Schrauben ermöglicht eine präzise Einstellung des Tores. Alle Stahlteile sind verzinkt, was eine hohe Korrosionsbeständigkeit gewährleistet. Im Set sind 2 Stück Laufwagen enthalten.
Auflaufrolle mit Abschluss
Stahlbauteil, das am Anfang der Schiene des Schiebetores montiert wird. Der Rollenabschluss bietet Schutz vor Schnee und Eis und verhindert ein Blockieren der Schiene bei schwierigen Witterungsbedingungen. Montageschrauben sind im Lieferumfang enthalten. Verzinktes Bauteil, geeignet für Schiene 80×80×5 mm.
Auflaufhalter
Stahlhalter für Schiene 80×80×5 mm sowie 70×70×4 mm. An der Rückwand befinden sich zwei Montagebohrungen sowie ein Gummipuffer. Die Auflaufrolle fährt in den am Pfosten befestigten Halter ein, wodurch das Torgewicht auf eine größere Anzahl von Bauteilen verteilt und das Tor nach dem Schließen stabilisiert wird. Diese Lösung verlängert die Lebensdauer der Laufwagen erheblich.

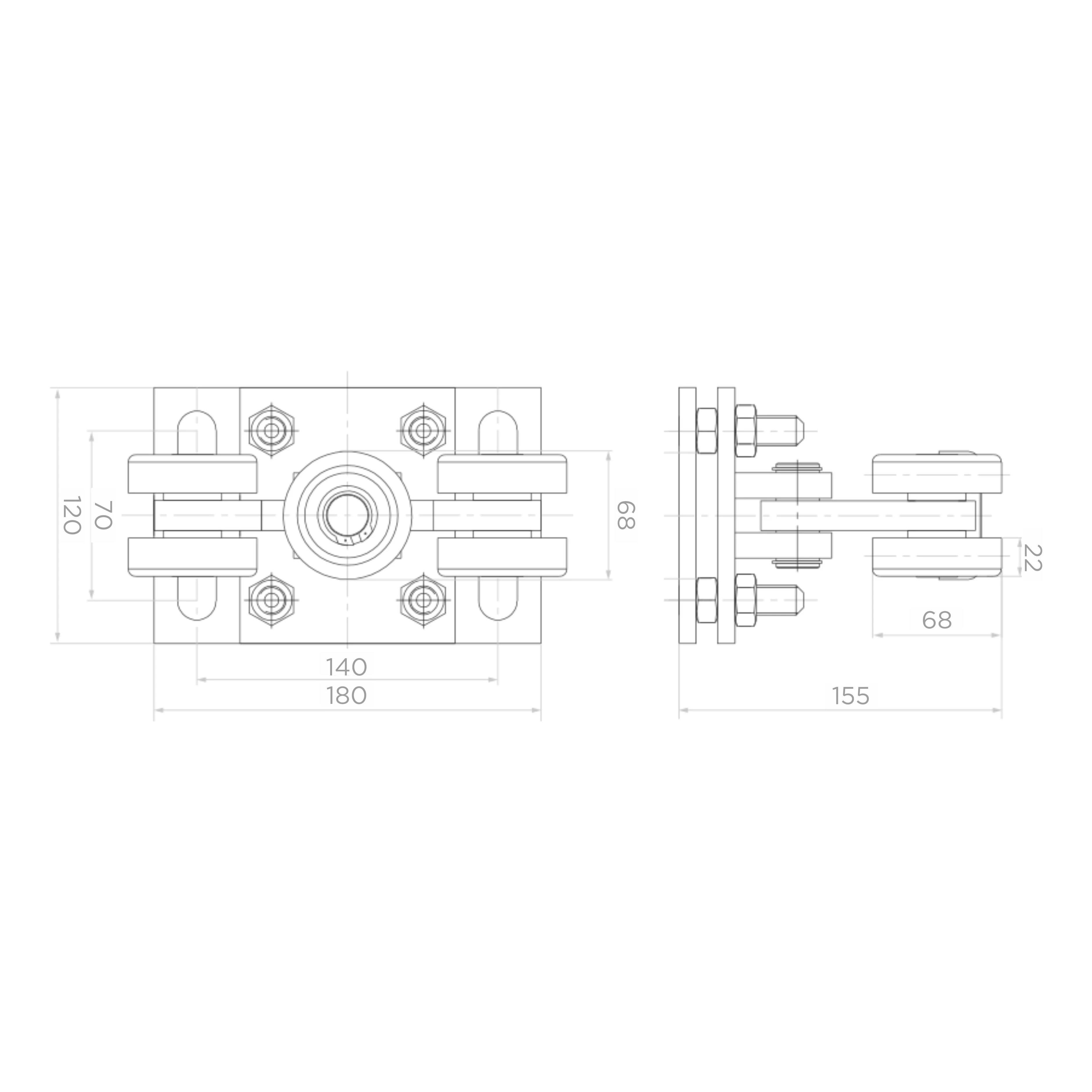

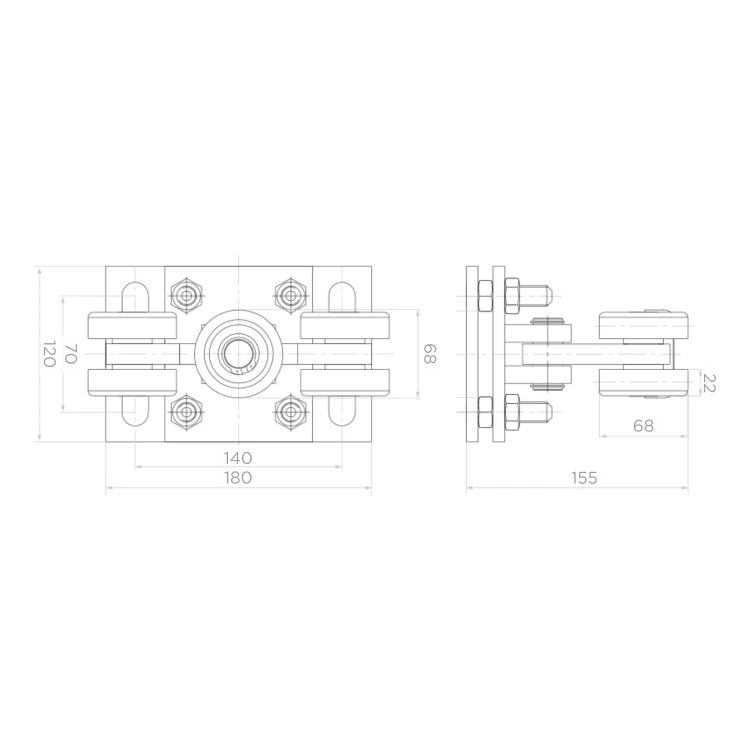

Maße des Laufwagens: Grundplatte 180×120 mm, Befestigungsabstand 140×70 mm, Gesamthöhe 155 mm, Rollenbreite 68 mm.

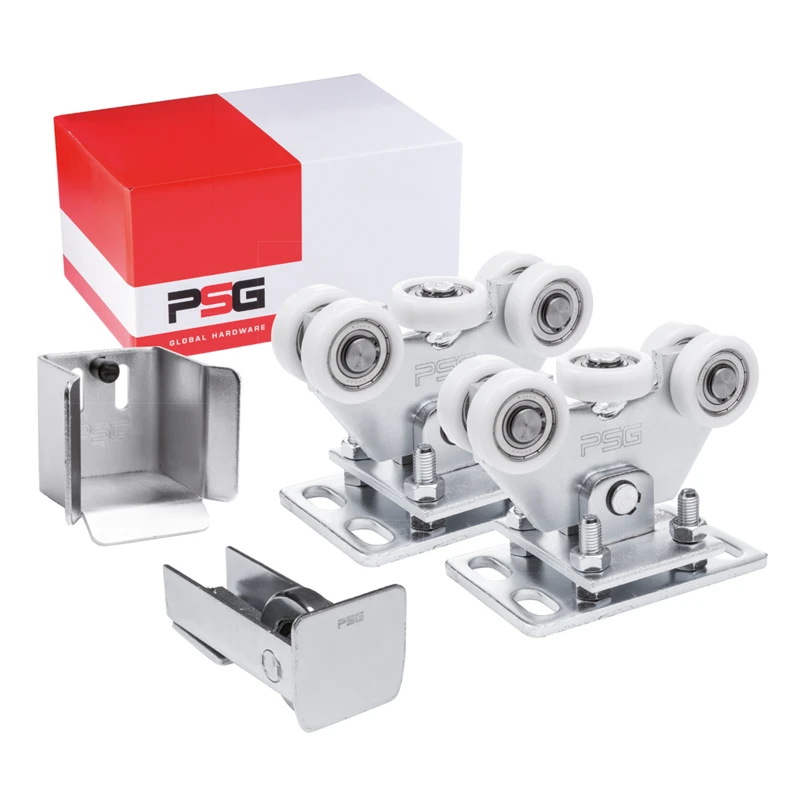

Lieferumfang
- Laufwagen – 2 Stk.
- Auflaufrolle mit Abschluss – 1 Stk.
- Auflaufhalter – 1 Stk.
Technische Daten
- Schiene: 80×80×5 mm (Halter passt auch für 70×70×4 mm)
- Gewicht des Sets: 13,3 kg
- Oberfläche: Verzinkung
- Rollen: Kunststoff mit Lagern
- Regulierung: Torhöhe mittels Schrauben

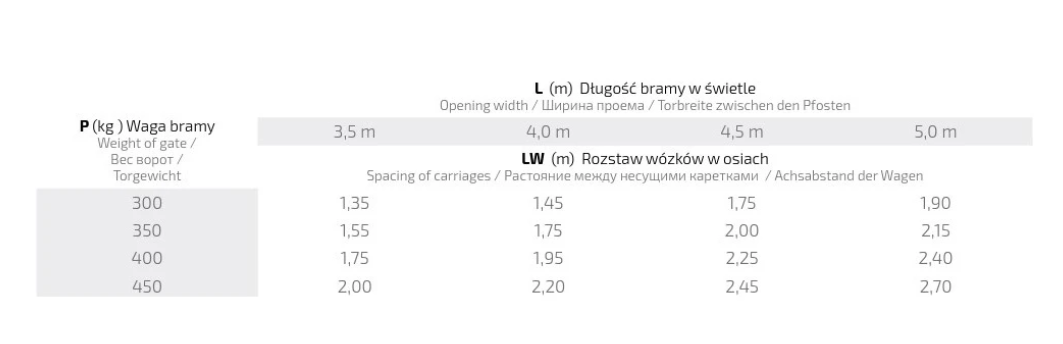

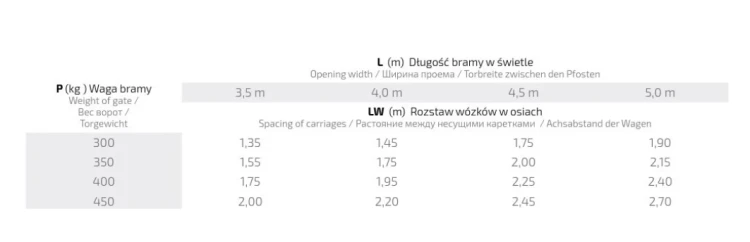

Auswahl des Laufwagenabstands – der korrekte Achsabstand der Laufwagen hängt vom Torgewicht sowie von der lichten Öffnungsbreite ab. Bei Toren mit einem Gewicht von 300 kg und einer Öffnung von 3,5 m beträgt der Abstand 1,35 m, bei Toren mit einem Gewicht von 450 kg und einer Öffnung von 5,0 m hingegen 2,70 m. Detaillierte Werte für alle Kombinationen finden Sie in der technischen Tabelle.
