Pfostenträger höhenverstellbar zum Aufschrauben (mit Blech) 0–165 mm – verzinkt
Leave feedback on the product
Pfostenträger verstellbar mit Blech, galvanisch verzinkter Stahl, silber. Breitenverstellbereich 0-165 mm, Bodenplatte 100 x 100 mm, Pfostenabstand zum Untergrund 85 mm, Blechstärke 3 mm. Gewicht 1,25 kg. Für Holzpfosten auf Betonfundament.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 002-190
Beschreibung

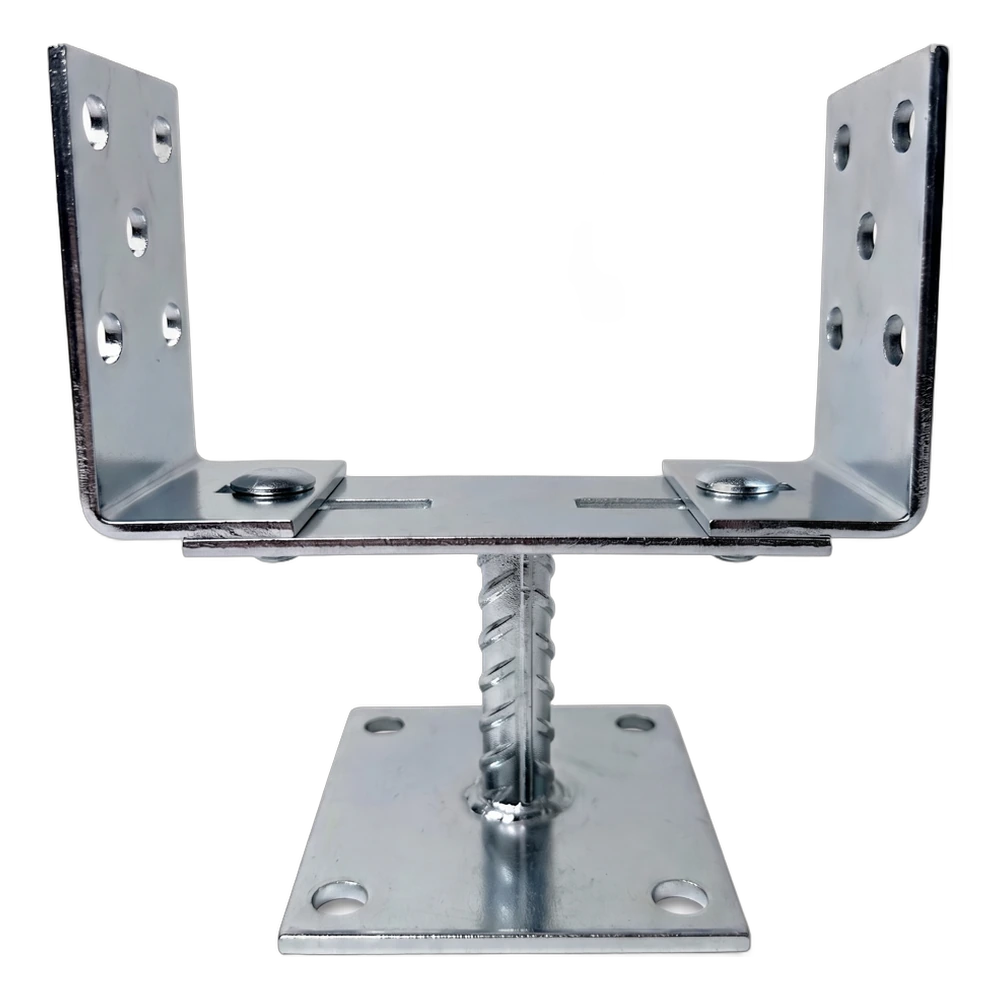

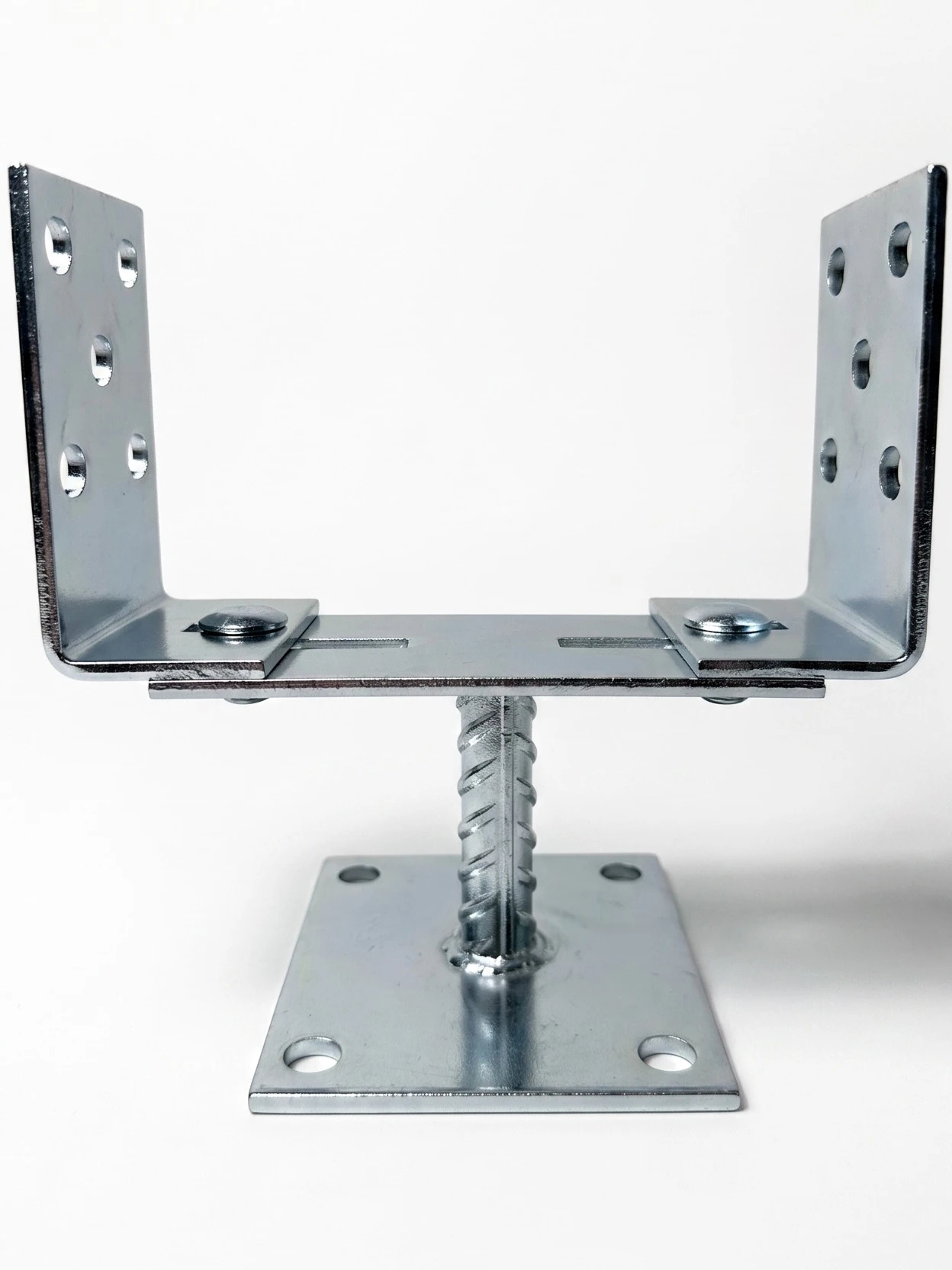

U-förmige Aufnahme mit Breitenverstellung 0–165 mm auf einer Grundplatte 100 × 100 mm; Pfosten 85 mm über dem Untergrund
Über das Produkt

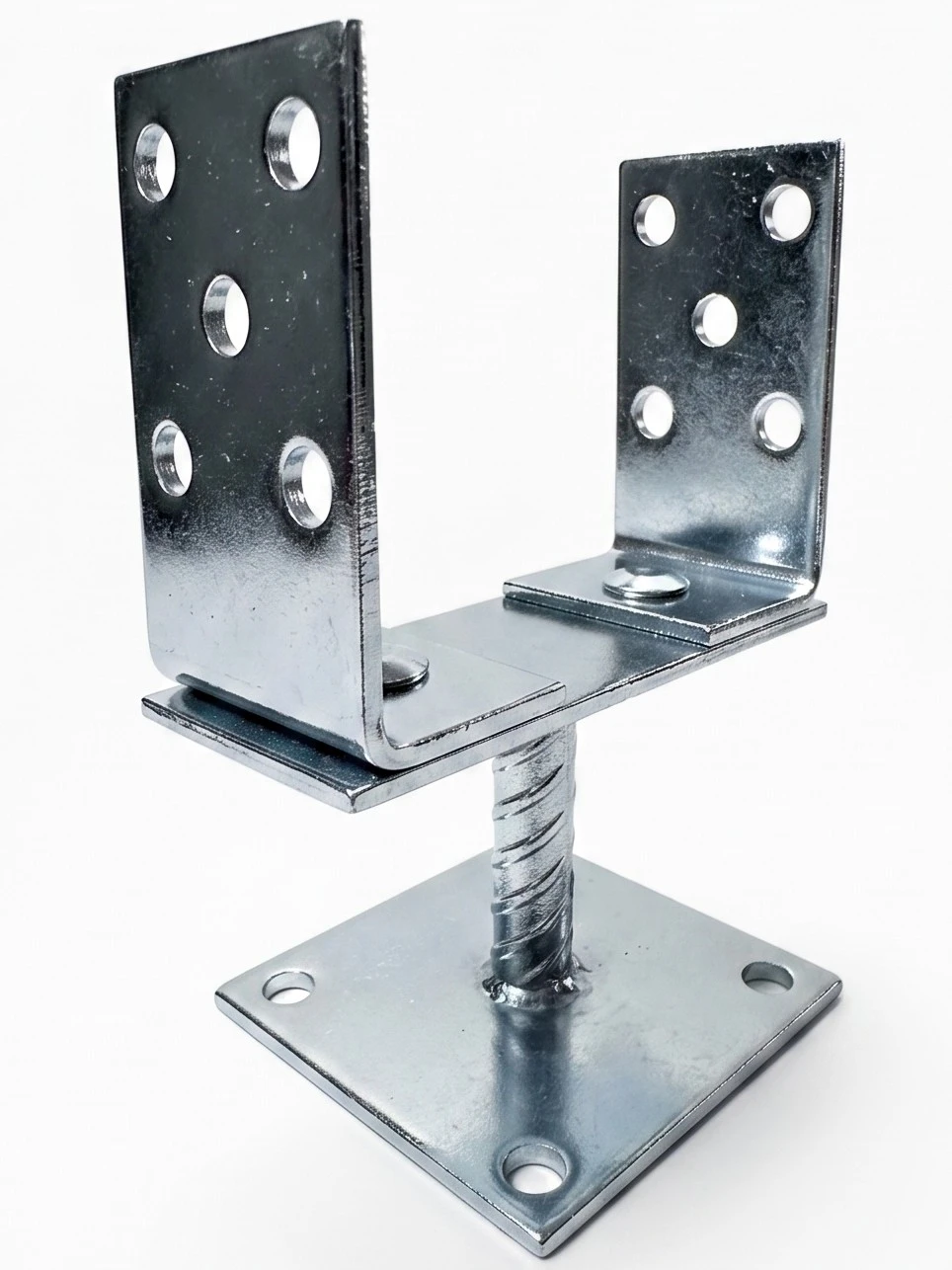

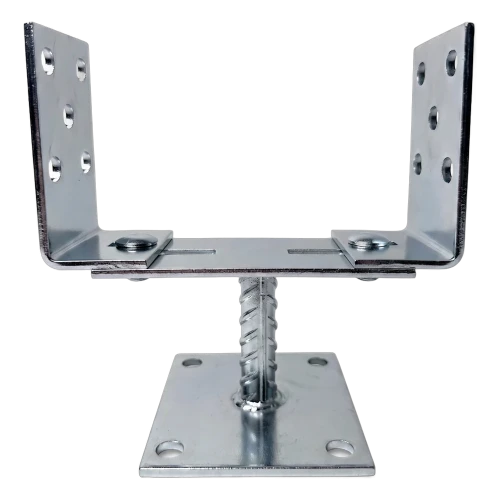

Der Pfostenträger dient zur Befestigung eines Pfostens am Untergrund über die Grundplatte. Er verfügt über eine U-förmige Aufnahme mit verstellbarer Breite, die den Pfosten auf Abstand zum Untergrund hält.
Passen Sie die Breite der Aufnahme (Maß b) an die Pfostenbreite an – sie lässt sich im Bereich von 0–165 mm verstellen. Das Maß h bezeichnet den Abstand des Pfostens zum Untergrund und beträgt 85 mm. Die Abmessungen der Grundplatte c × c betragen 100 × 100 mm. Die Zeichnung zeigt eine mögliche Einstellung der Breitenverstellung. Stellen Sie bei der Montage den Abstand zwischen den Seitenwänden der Aufnahme auf die Pfostenbreite ein und ziehen Sie die Verstellschrauben fest. Befestigen Sie die Grundplatte mit auf die Art des Untergrunds abgestimmten Befestigungsmitteln am tragfähigen Untergrund und verschrauben Sie den Pfosten durch die Bohrungen in den Seitenwänden mit der Aufnahme.
Die Blechdicke beträgt 3 mm. Das Produkt besteht aus Stahl mit folgender Beschichtung: silberverzinkt. Diese schützt den Stahl unter üblichen Bedingungen vor Korrosion. Wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung. Der Hersteller gibt keine Tragfähigkeit des Pfostenträgers an – die Auswahl entsprechend den Belastungen der Konstruktion wird durch die Planung festgelegt.
Auswahl und Montage

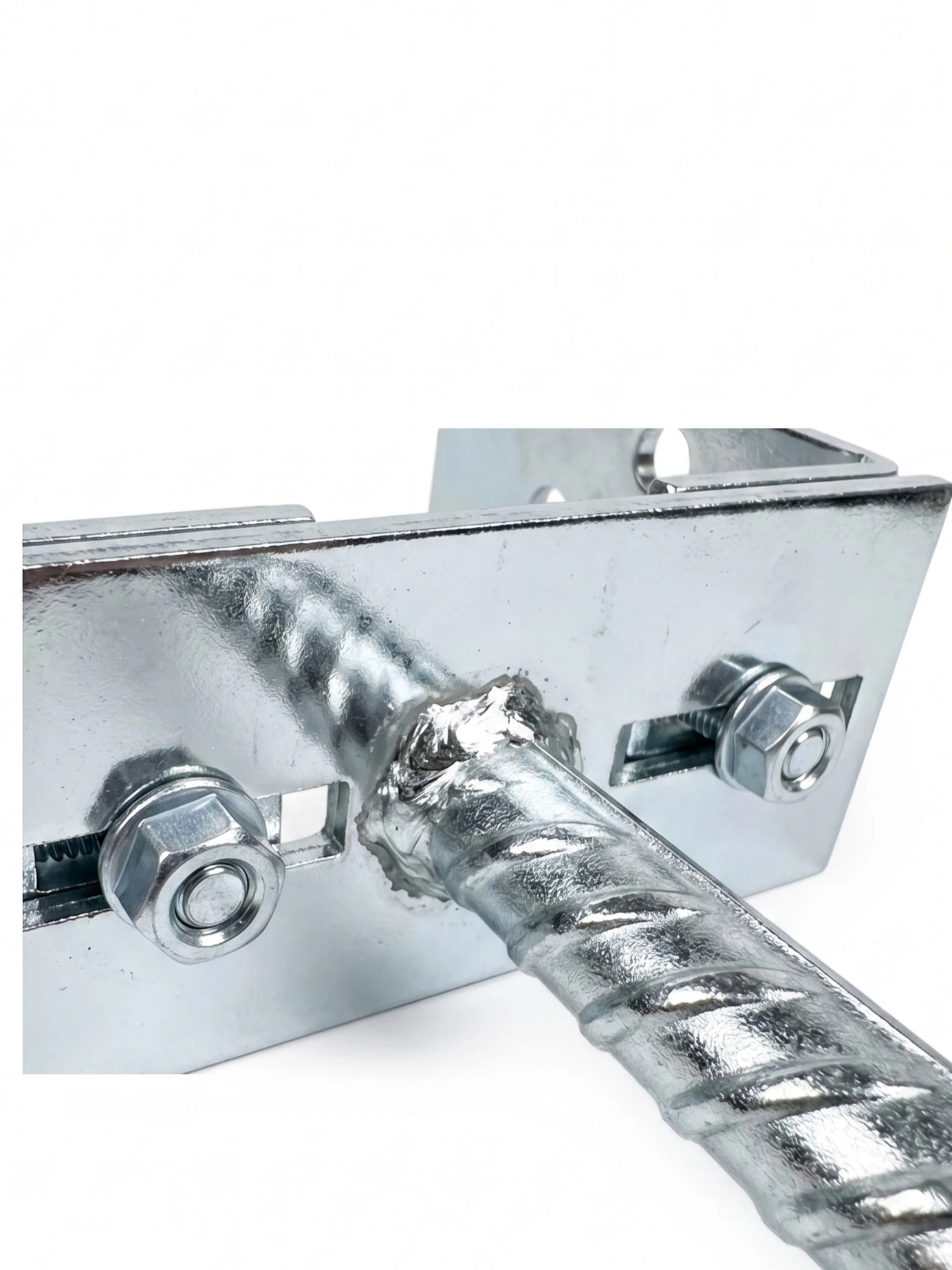

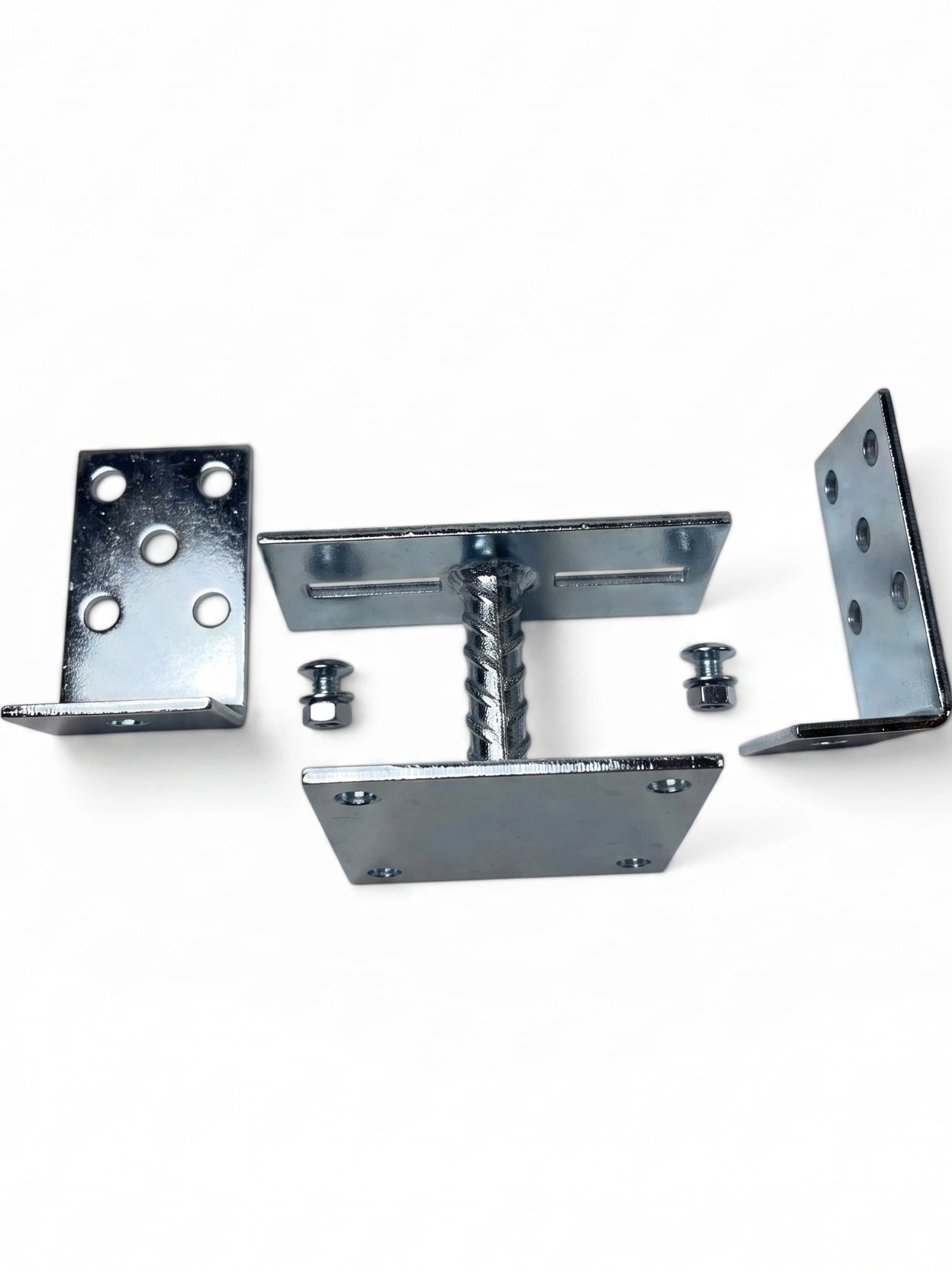

- ✓Stellen Sie den Abstand zwischen den Seitenwänden der Aufnahme auf die Pfostenbreite ein (Bereich 0–165 mm) und ziehen Sie die Verstellschrauben fest.
- ✓Befestigen Sie die Grundplatte 100 × 100 mm mit auf die Art des Untergrunds abgestimmten Befestigungsmitteln am tragfähigen Untergrund.
- ✓Verschrauben Sie den Pfosten durch die Bohrungen in den Seitenwänden mit der Aufnahme.
Wichtig
Der Hersteller gibt keine Tragfähigkeit des Pfostenträgers an. Die Auswahl entsprechend den Belastungen der Konstruktion wird durch die Planung festgelegt.
