Punkthalter Glas 8-16,76mm Ø 48/26/M10x38 AISI304 mit Schlüssel Flachsystem satiniert
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

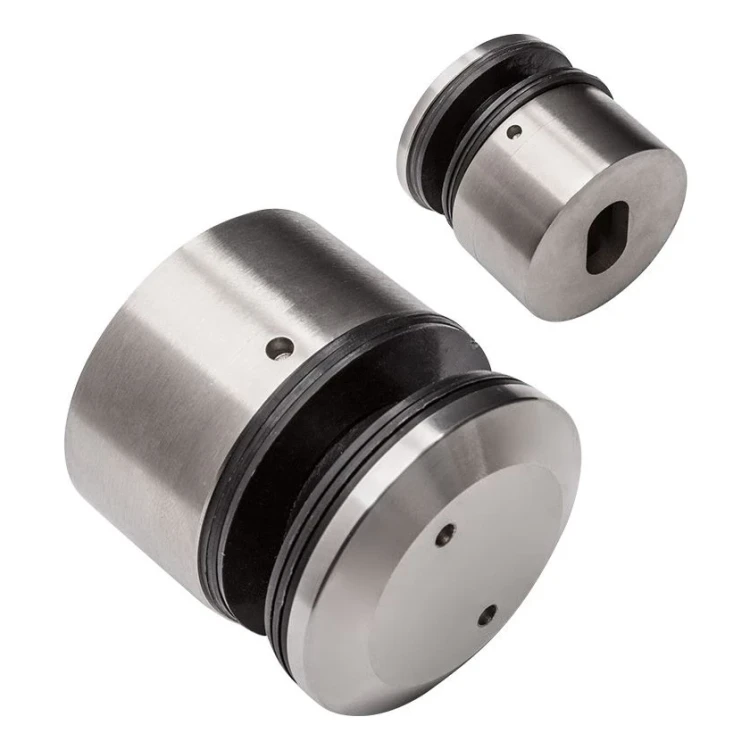

Punkthalter für Glas Ø 48 mm AISI 304 – Flachsystem, satiniert
Runder Punkthalter Ø 48 mm zur Glasmontage in Edelstahlgeländern — entwickelt für die Montage auf flachen Oberflächen. Aus Edelstahl AISI 304 mit satinierter Oberfläche gefertigt, verbindet er Ästhetik mit hoher Korrosionsbeständigkeit. Dank des Schlüsselanzugssystems (Bolzenlöcher Ø 3,20 mm) gewährleistet er eine sichere und verstellbare Befestigung von Glasscheiben mit einer Dicke von 8 bis 16,76 mm.
Konstruktion und Funktionsweise
Der Halter besteht aus einer Montagebasis mit Innengewinde M10 (an der Tragkonstruktion befestigt) und einer Druckmutter, die auf das Gewinde M39 geschraubt wird und das Glas durch Gummidichtungen andrückt. Das Montageloch in der Basis ist bohnenförmig (21,5 × 12 mm), was eine Positionsregulierung bei der Montage ermöglicht. Der Innendurchmesser der Basis beträgt 32 mm, der Lochabstand für den Schlüssel in der Mutter — 24 mm.

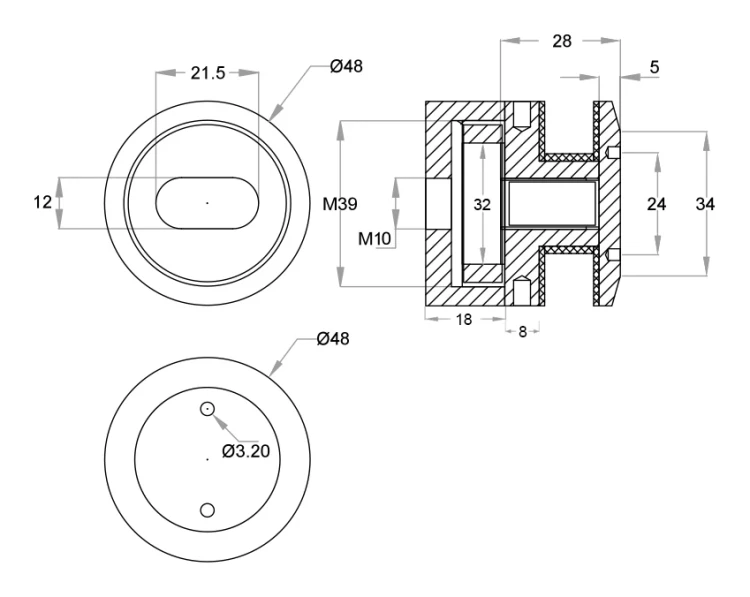

Abmessungen und technische Parameter
- Außendurchmesser: Ø 48 mm
- Innengewinde (Befestigung an Konstruktion): M10
- Gehäusegewinde (Basis–Mutter): M39
- Basistiefe: 18 mm
- Distanzlänge: 8 mm
- Montageabstand (Basis–Mutter): 28 mm
- Dicke der Druckmutter: 5 mm
- Durchmesser der Mutterunterdrehung: 34 mm
- Innendurchmesser der Basis: 32 mm
- Montageloch (Bohne): 21,5 × 12 mm
- Lochabstand für Schlüssel: 24 mm
- Durchmesser der Schlüssellöcher: Ø 3,20 mm
- Dicke des zu befestigenden Glases: 8–16,76 mm
- Material: Edelstahl AISI 304
- Oberflächenbehandlung: satiniert
- Montagesystem: flach (auf flacher Oberfläche)
- Gewicht: 0,4 kg
- EAN: 5903313206242
Anwendung
Der Halter ist für die professionelle Montage von Glaspaneelen in Geländern, Vorhangfassaden und Trennwänden aus gehärtetem oder laminiertem Glas bestimmt. Das Flachsystem ermöglicht die direkte Montage an Pfosten, Stahlprofilen oder anderen Konstruktionselementen mit flacher Oberfläche. Die satinierte Oberfläche harmoniert perfekt mit typischen Geländern aus gebürstetem Edelstahl.
Technische Daten
| Montagesystem | Flach |
| Glasstärke [mm] | 8-16,76 |
| Material | AISI 304 |
| Oberfläche | Satin |
