Punkthalter Glas 8-16,76mm Ø 48/26/M10x38 mit Inbusschraube AISI304 satiniert System flach
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

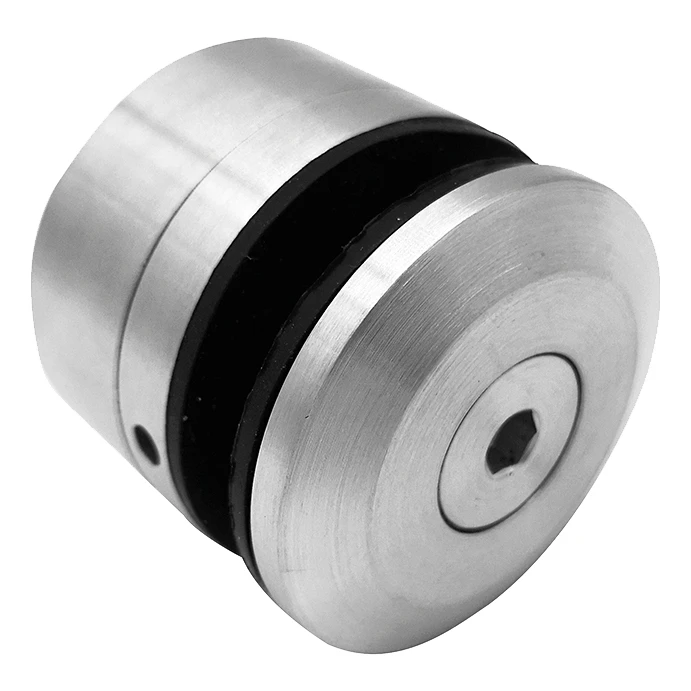

Punkthalter für Glas Ø 48 mm AISI 304 satiniert – flaches System
Runder Punkthalter Ø 48 mm zur Befestigung von Glas in Edelstahlgeländern — konzipiert für die Montage auf flachen Oberflächen. Gefertigt aus Edelstahl AISI 304 mit satinierter Oberfläche, was hohe Korrosionsbeständigkeit und ein ästhetisches, dezentes Erscheinungsbild gewährleistet. Der Halter eignet sich für Glasscheiben mit einer Dicke von 8 bis 16,76 mm und bewährt sich sowohl bei Geländern mit gehärteten als auch laminierten Glasscheiben.
Konstruktion und Montage
Der Halter besitzt eine zweiteilige Konstruktion mit Gummidichtungen, die die Glasscheibe vor mechanischen Beschädigungen schützen und eine stabile, spielfreie Befestigung gewährleisten. Die Montage erfolgt mit Inbusschraube, was präzises Anziehen ermöglicht und eine schnelle Installation ohne Spezialwerkzeuge erlaubt. Das Befestigungselement ist mit einem M10-Gewinde ausgestattet, das zur Verbindung mit einem in der Tragkonstruktion verankerten Dübel dient. Das zentrale Langloch mit den Abmessungen 21,5 × 12 mm ermöglicht eine Positionsverstellung des Halters während der Montage, was besonders beim vertikalen Ausrichten der Glasscheiben nützlich ist.
Abmessungen und technische Spezifikation
- Außendurchmesser: Ø 48 mm
- Befestigungsgewinde: M10
- Länge des Gewindebolzens: 38 mm
- Glasdicke: 8–16,76 mm
- Erforderliche Bohrung im Glas: Ø 20 mm
- Langloch (Verstellung): 21,5 × 12 mm
- Grundplattendicke: 3 mm
- Tiefe des zylindrischen Teils: 10 mm
- Tiefe der inneren Stufe: 5 mm
- Material: Edelstahl AISI 304
- Oberflächenbehandlung: satiniert
- Montagesystem: flach (flat)
- Gewicht: 0,42 kg
- Volumen: 281,25 cm³
Anwendung
Der Halter ist hauptsächlich für Glasgeländer bestimmt, die auf flachen Oberflächen montiert werden — Pfosten, Wände, Stahlprofile. Dank des universellen Glasdickenbereichs (8–16,76 mm) kann er sowohl mit einschichtigen gehärteten als auch mit mehrschichtigen laminierten Glasscheiben (z.B. 2×8,38 mm = 16,76 mm) verwendet werden. Die satinierte Oberfläche harmoniert mit anderen Elementen von Geländern aus gebürstetem Edelstahl und bewahrt das einheitliche Erscheinungsbild der gesamten Installation.
Technische Daten
| Material | AISI 304 |
| Oberfläche | Satin |
| Montagesystem | Flach |
| Glasstärke [mm] | 8-16,76 |
