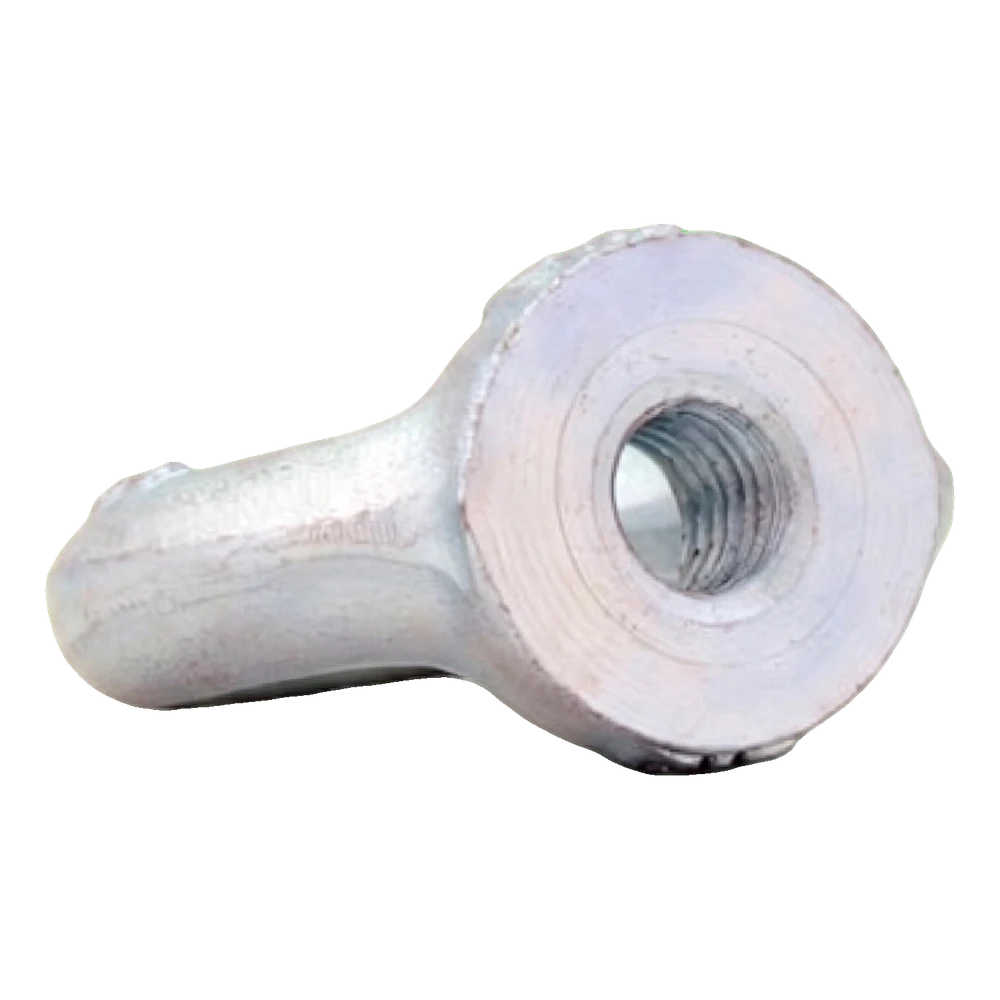

Ringmutter verzinkt M16 DIN 582 – Stahl C15
Leave feedback on the product
Ringmutter M16 DIN 582 aus Stahl C15, verzinkt. Außendurchmesser 63 mm, Innendurchmesser 35 mm, Höhe 62 mm, Gewicht 0,243 kg. Nennlast 700 kg, Bruchlast 4120 kg. Maßtoleranz ±5 %.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 002-404
Produkteigenschaften
[PIM] osprzet-do-lin-i-lancuchow #1023
- Art des Zubehörs Ringmutter
- Gewindeart M16
- Max. Tragkraft [kg] 700
Beschreibung
Ringmutter zur Herstellung eines Anschlagpunkts an einer Schraube oder einem Gewindestab; Öse mit Bund, Stahl C15 verzinkt
Über das Produkt

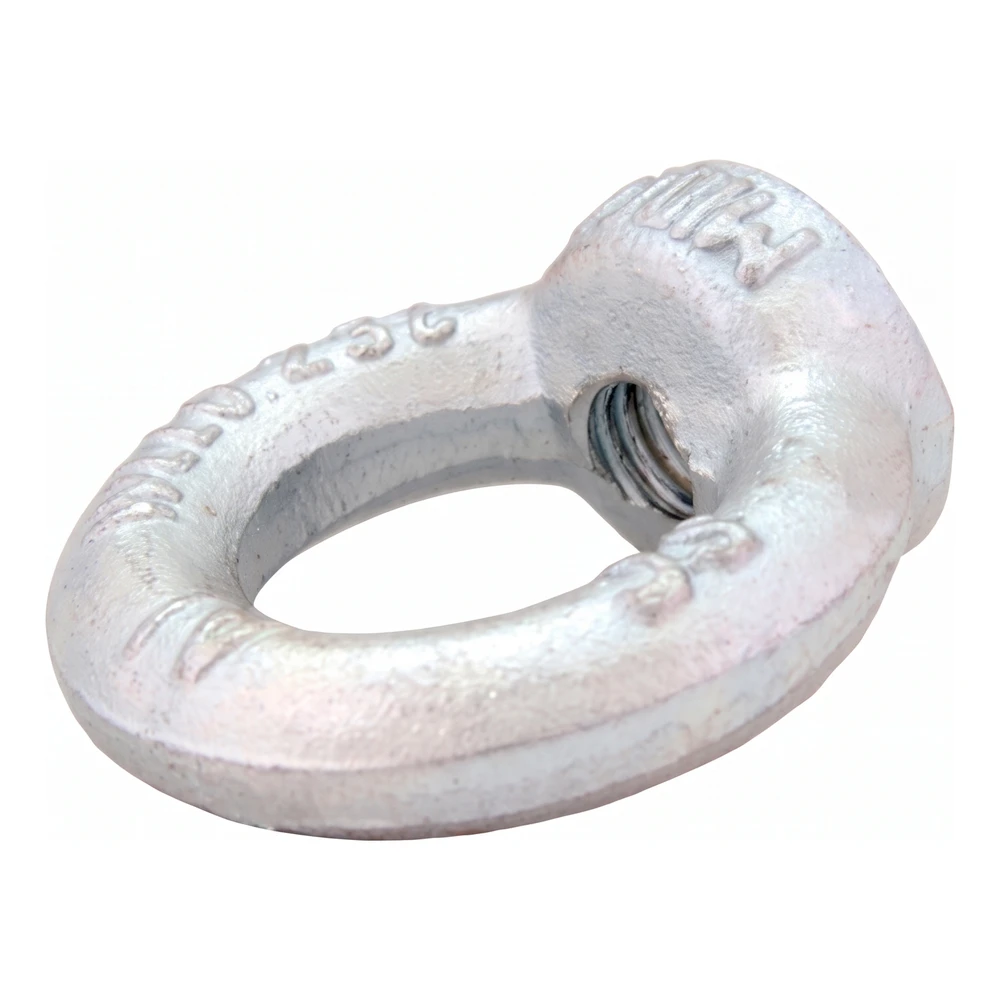

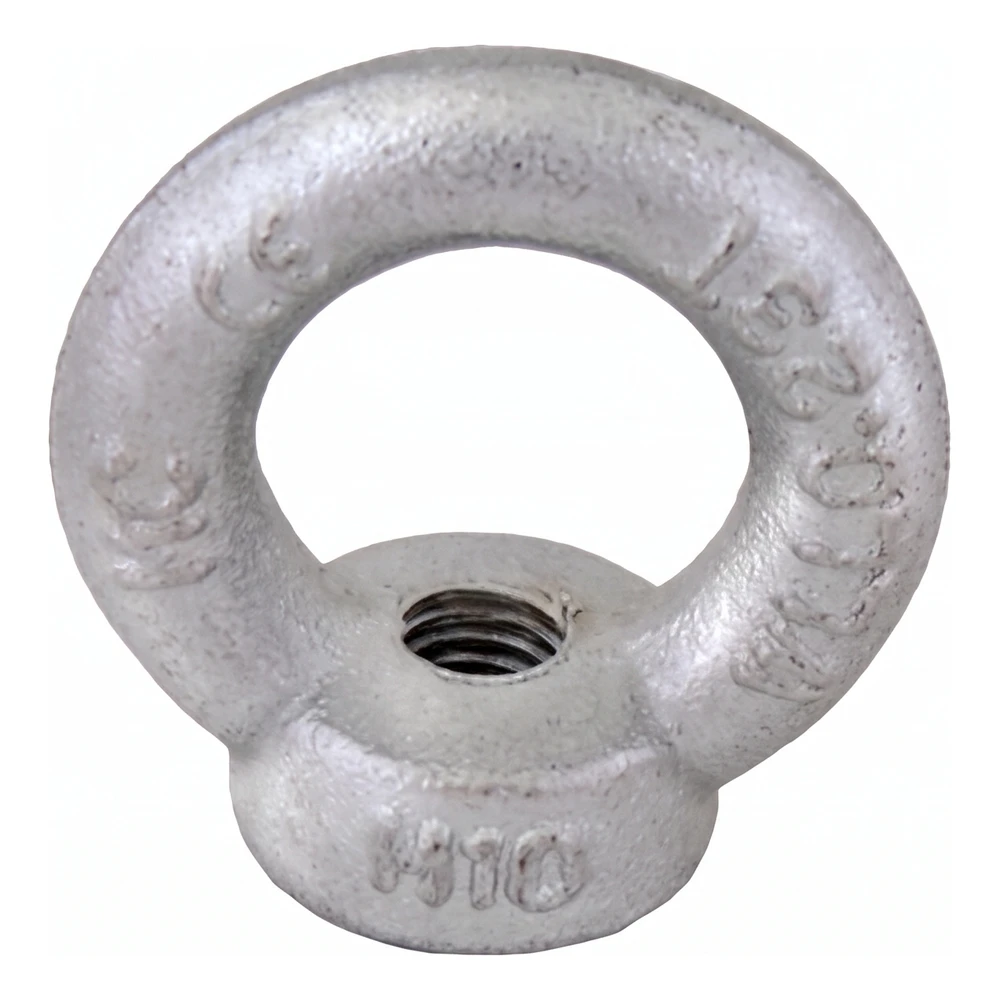

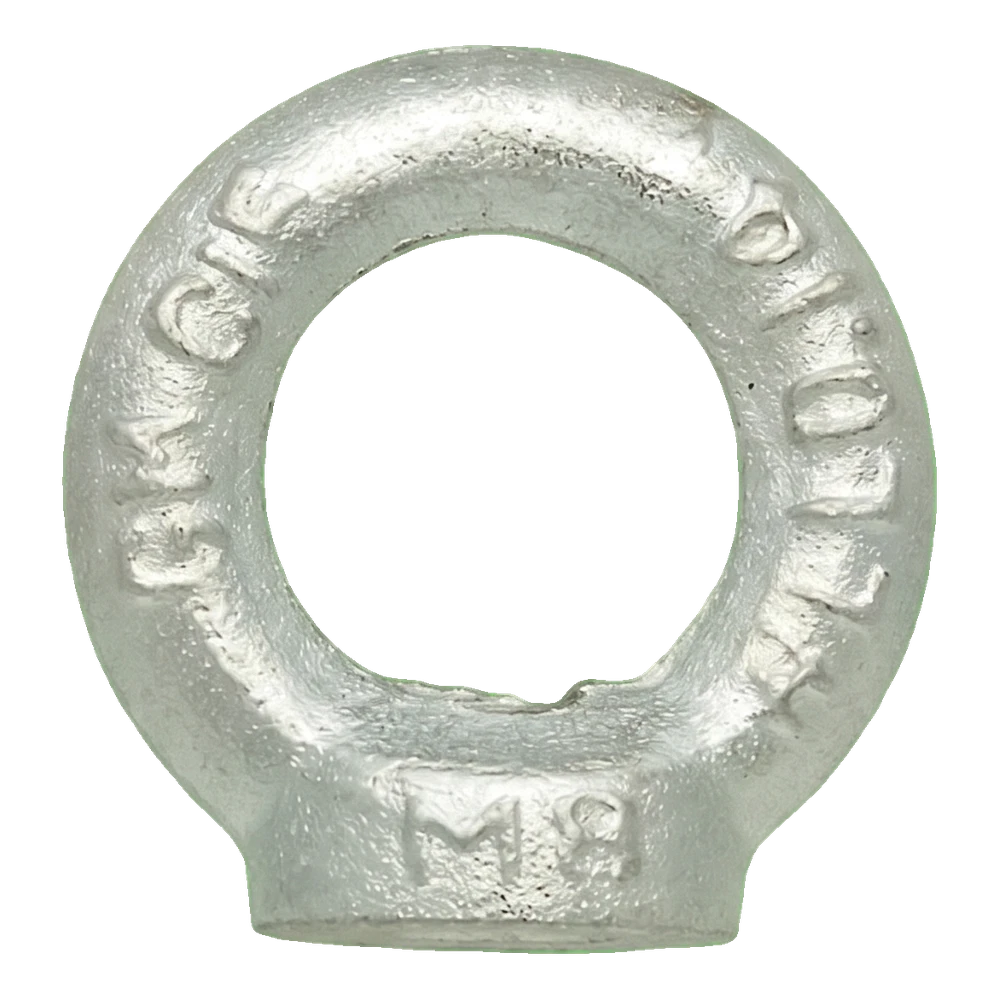

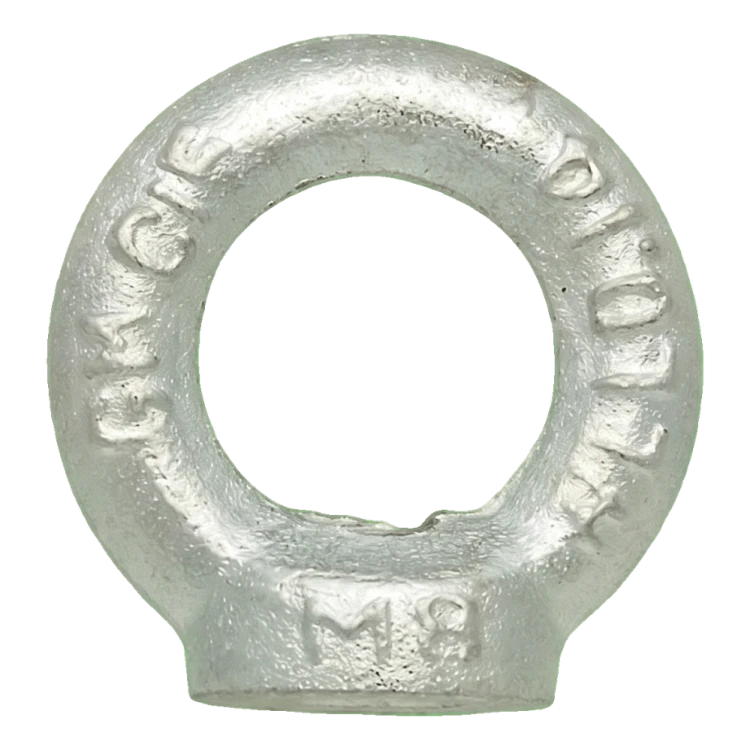

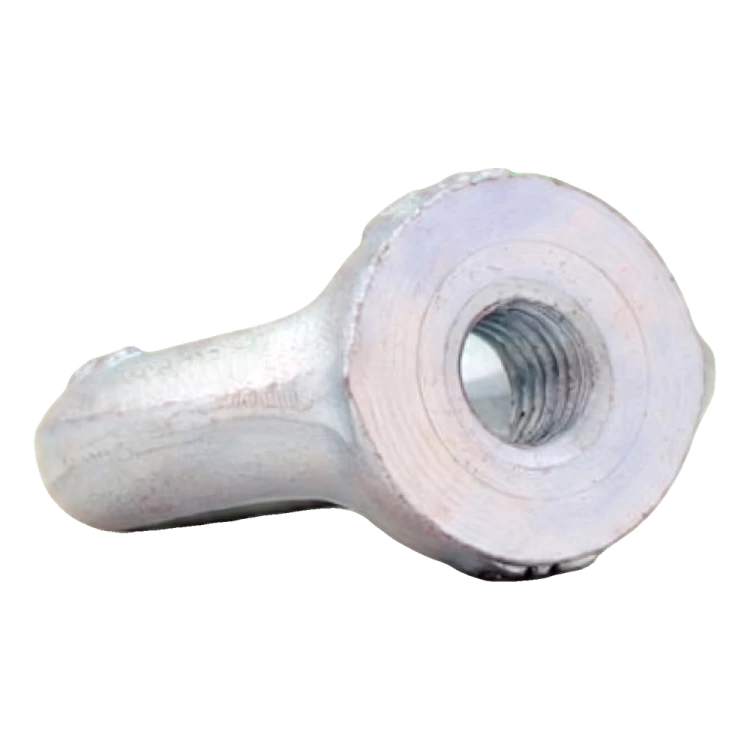

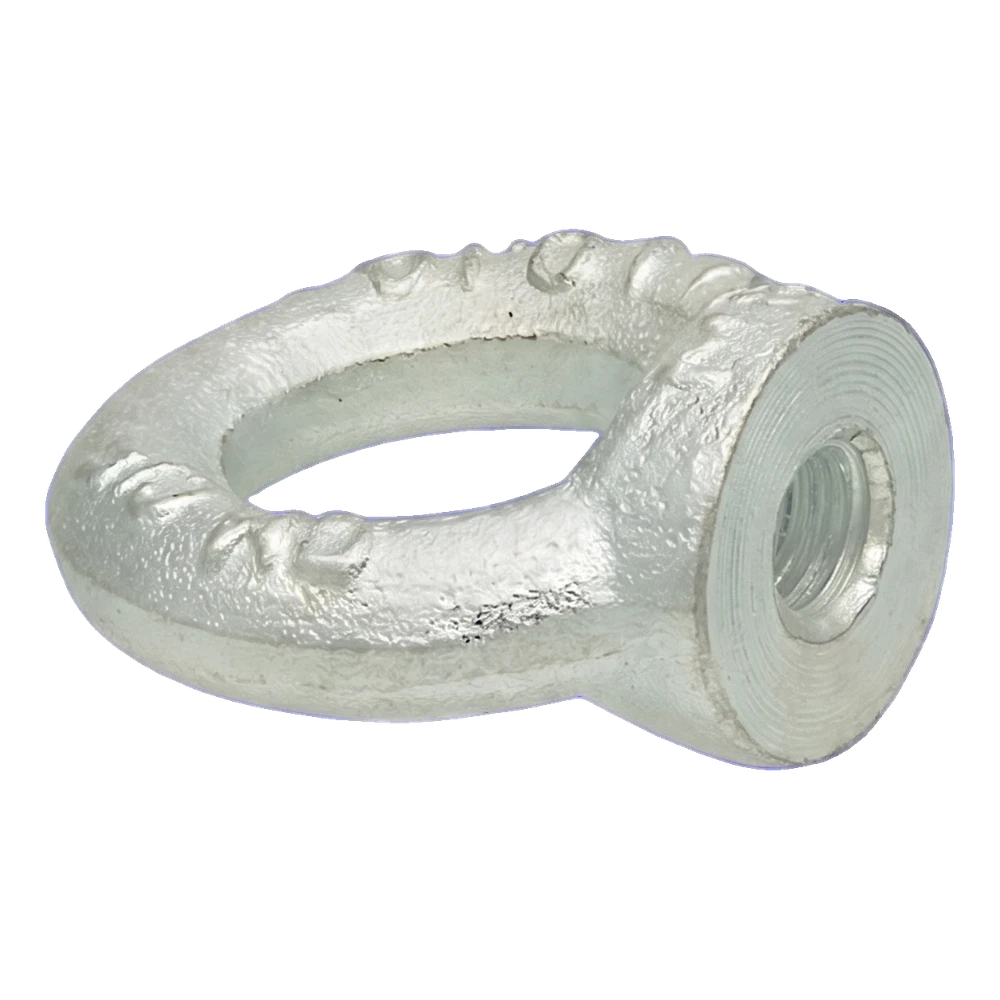

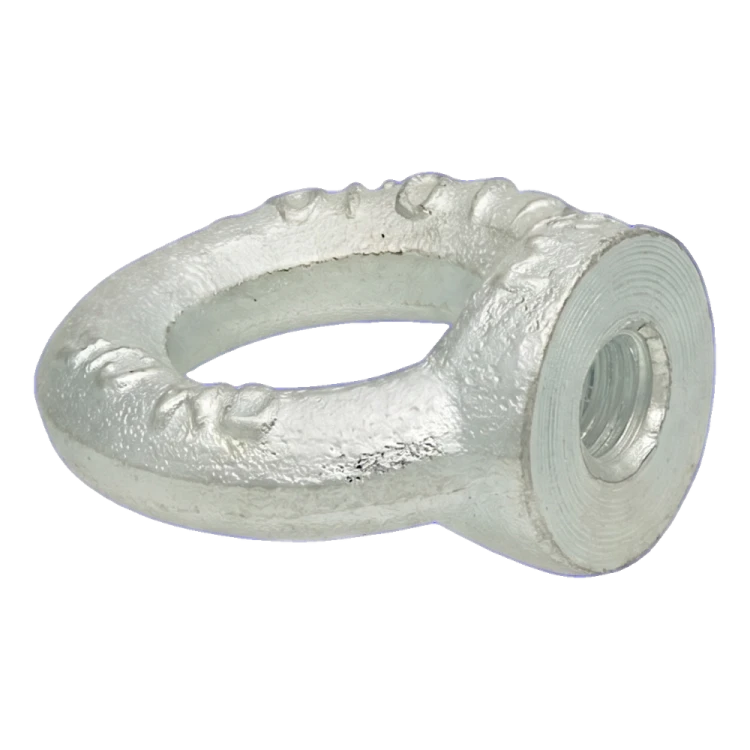

Die Ringmutter dient zur Herstellung eines Anschlagpunkts an einer Schraube oder einem Gewindestab – für Seile, Ketten und Zubehör. Sie hat ein Gewinde zum Aufschrauben auf eine Schraube oder einen Gewindestab sowie eine Öse mit Bund.

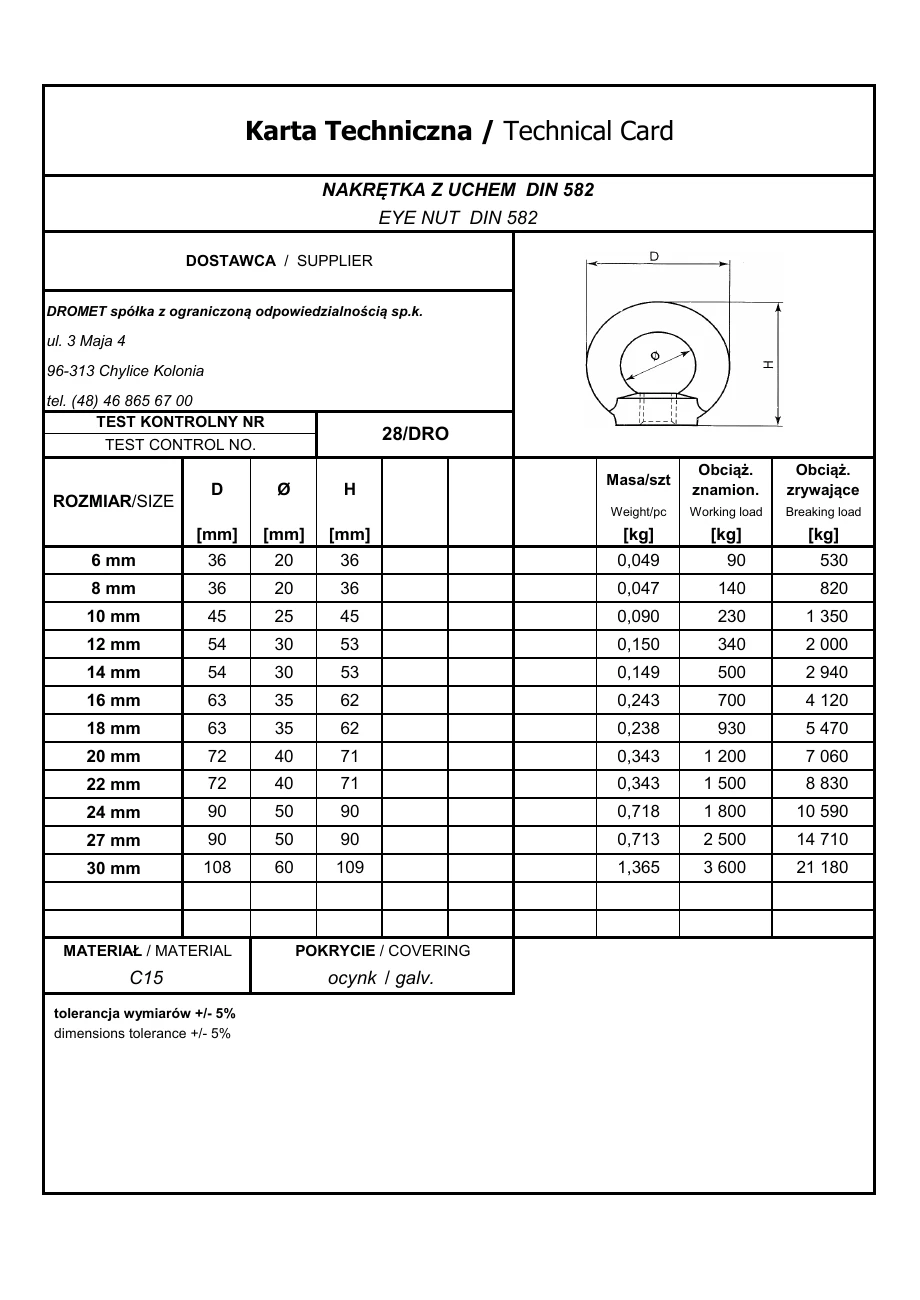

Das Gewinde M16 muss dem Gewinde der Schraube oder des Gewindestabs entsprechen. Der Außendurchmesser der Öse D beträgt 63 mm, der Innendurchmesser der Öse Ø beträgt 35 mm. Die Höhe H beträgt 62 mm. Dies sind Nennwerte gemäß dem Datenblatt des Herstellers. Die Norm der Mutter ist DIN 582. Schrauben Sie die Mutter bei der Montage so weit auf, bis der Bund vollständig auf der Oberfläche aufliegt. Richten Sie die Öse vor dem Einhängen eines Seils oder einer Kette in der Ebene der Belastungsrichtung aus.
Werkstoff: Stahl C15. Beschichtung: verzinkt. Die Zinkbeschichtung schützt den Stahl unter üblichen Bedingungen vor Korrosion; wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung. Die Nenntragfähigkeit von 700 kg gemäß dem Datenblatt des Herstellers gilt für ein ordnungsgemäß aufgeschraubtes Bauteil. Bei Zug unter einem Winkel zur Achse ist die zulässige Belastung geringer; die Arbeitslast für den konkreten Einsatz wird durch die Planung festgelegt. Die im Datenblatt des Herstellers angegebene Bruchlast von 4120 kg ist keine Arbeitslast. Verwenden Sie das Bauteil nicht zum Heben von Personen.
Auswahl und Montage
- ✓Prüfen Sie das Gewinde der Schraube oder des Gewindestabs: Es muss dem Gewinde der Mutter M16 entsprechen.
- ✓Schrauben Sie die Mutter so weit auf, bis der Bund vollständig auf der Oberfläche aufliegt.
- ✓Richten Sie die Öse vor dem Einhängen eines Seils oder einer Kette in der Ebene der Belastungsrichtung aus.
Wichtig
Die Nenntragfähigkeit gemäß dem Datenblatt gilt für ein ordnungsgemäß aufgeschraubtes Bauteil; bei Belastung unter einem Winkel ist sie geringer. Verwenden Sie das Bauteil nicht zum Heben von Personen. Die Arbeitslast für den konkreten Einsatz wird durch die Planung festgelegt.
