Ringmutter verzinkt M22 DIN 582 – Stahl C15
Leave feedback on the product

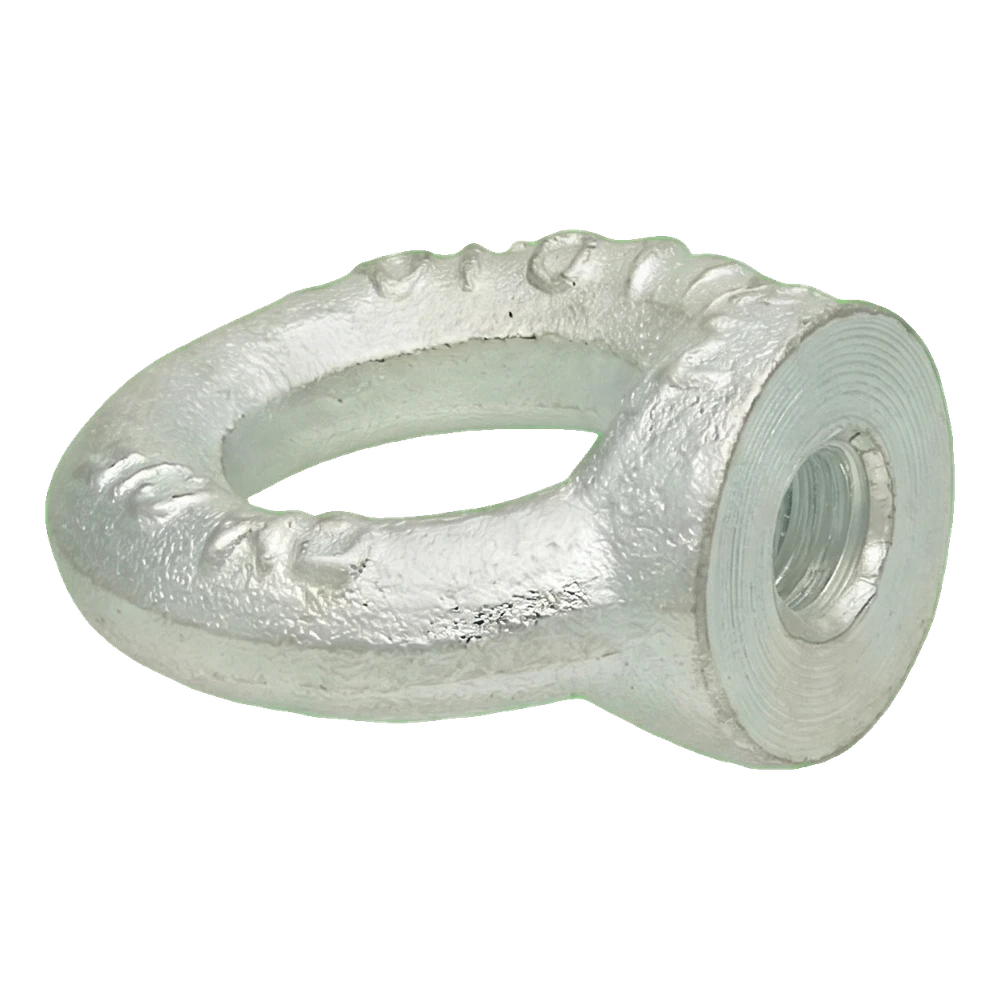

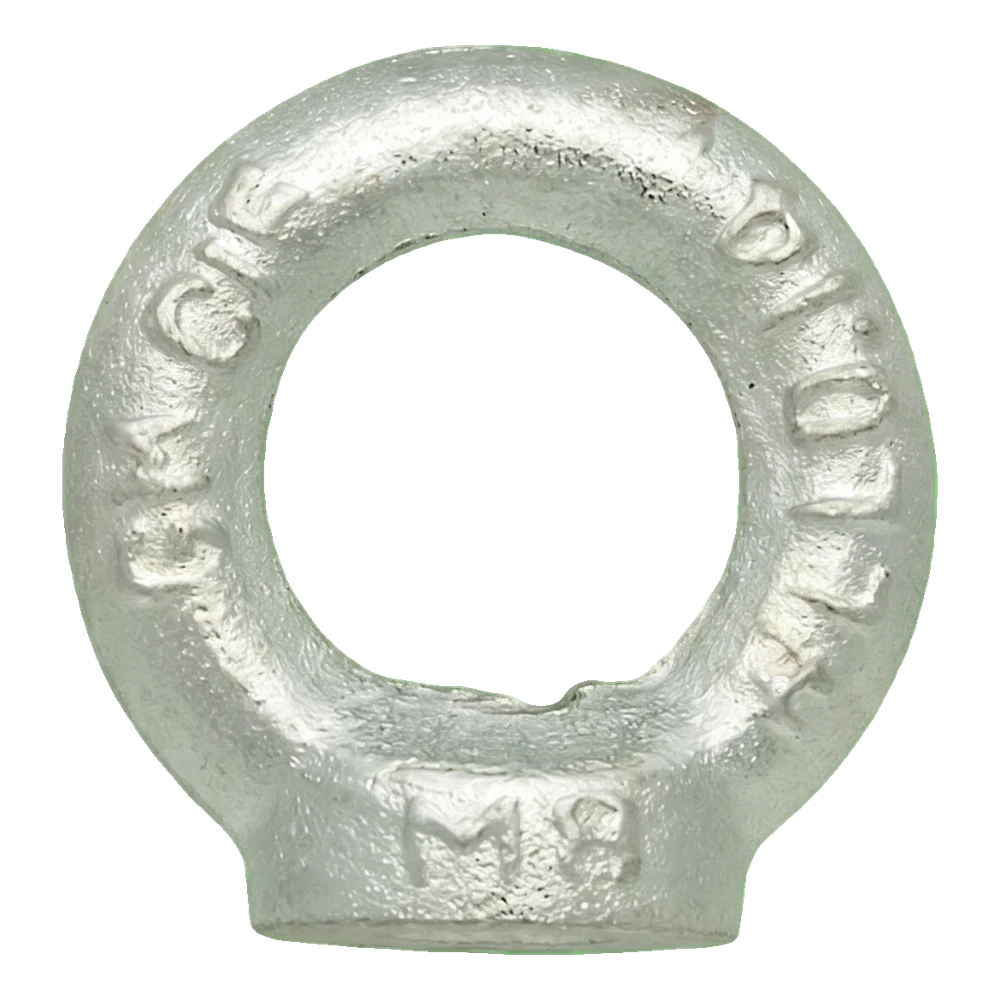

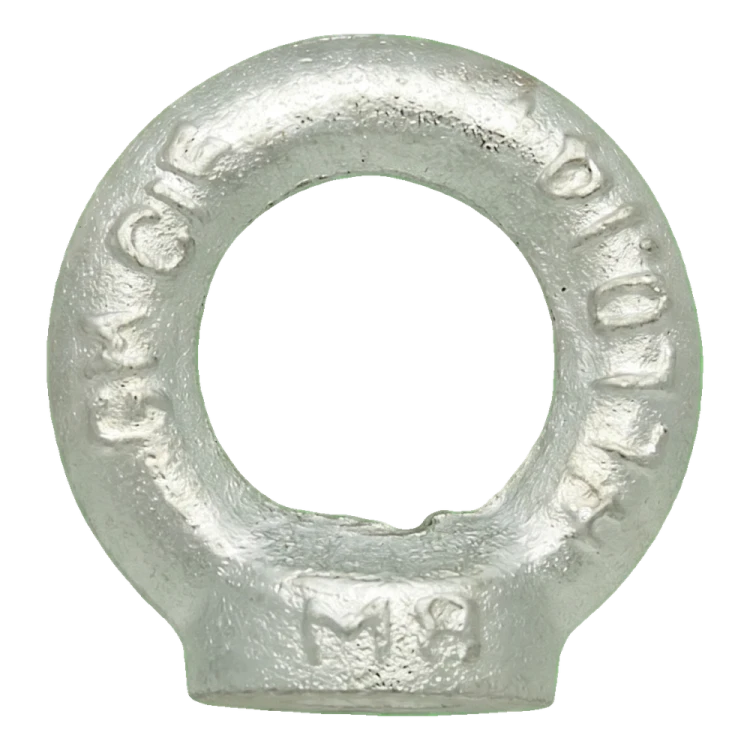

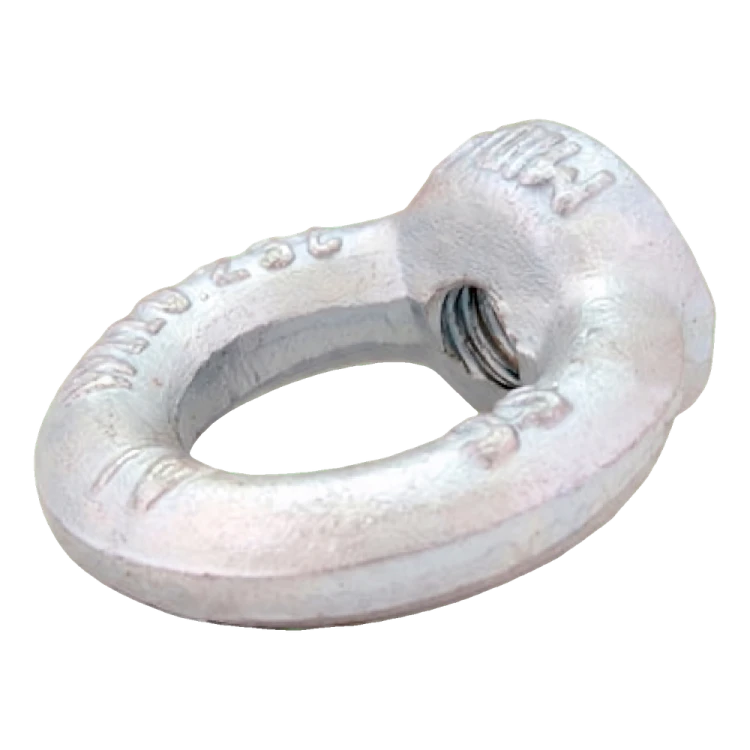

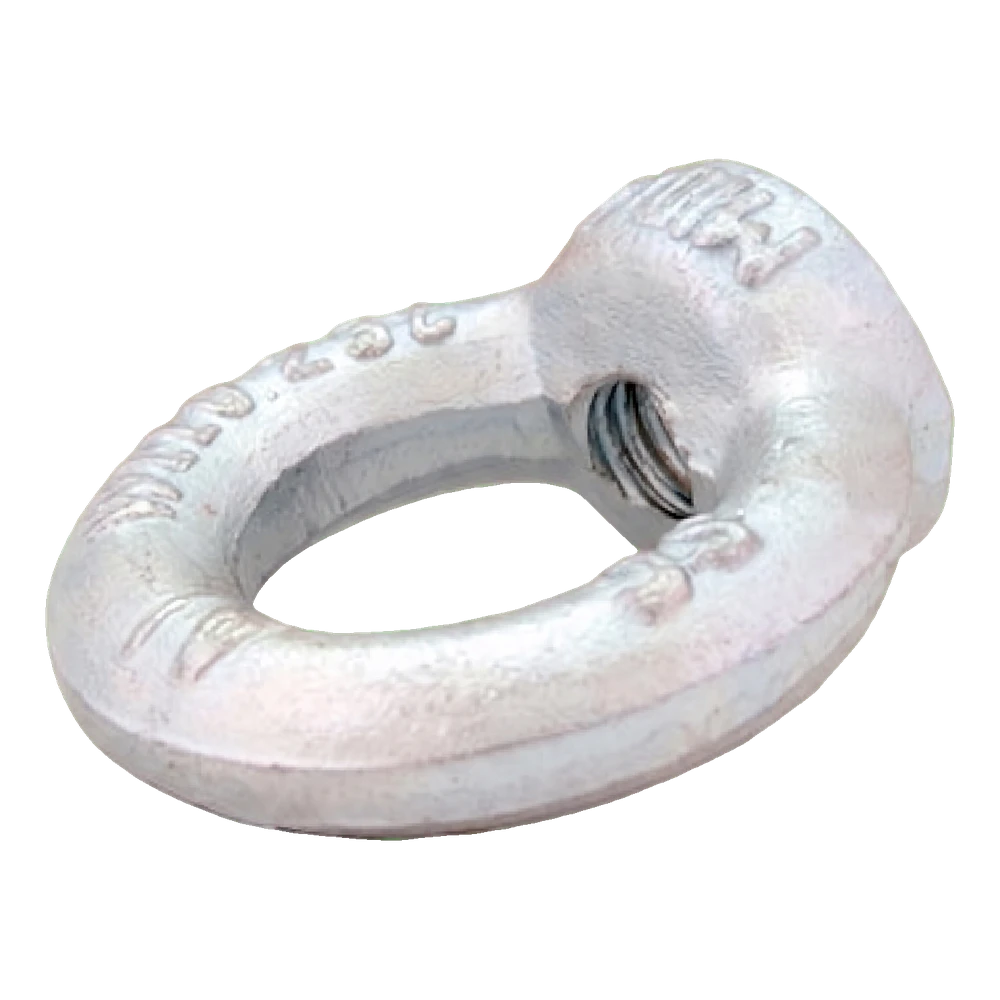

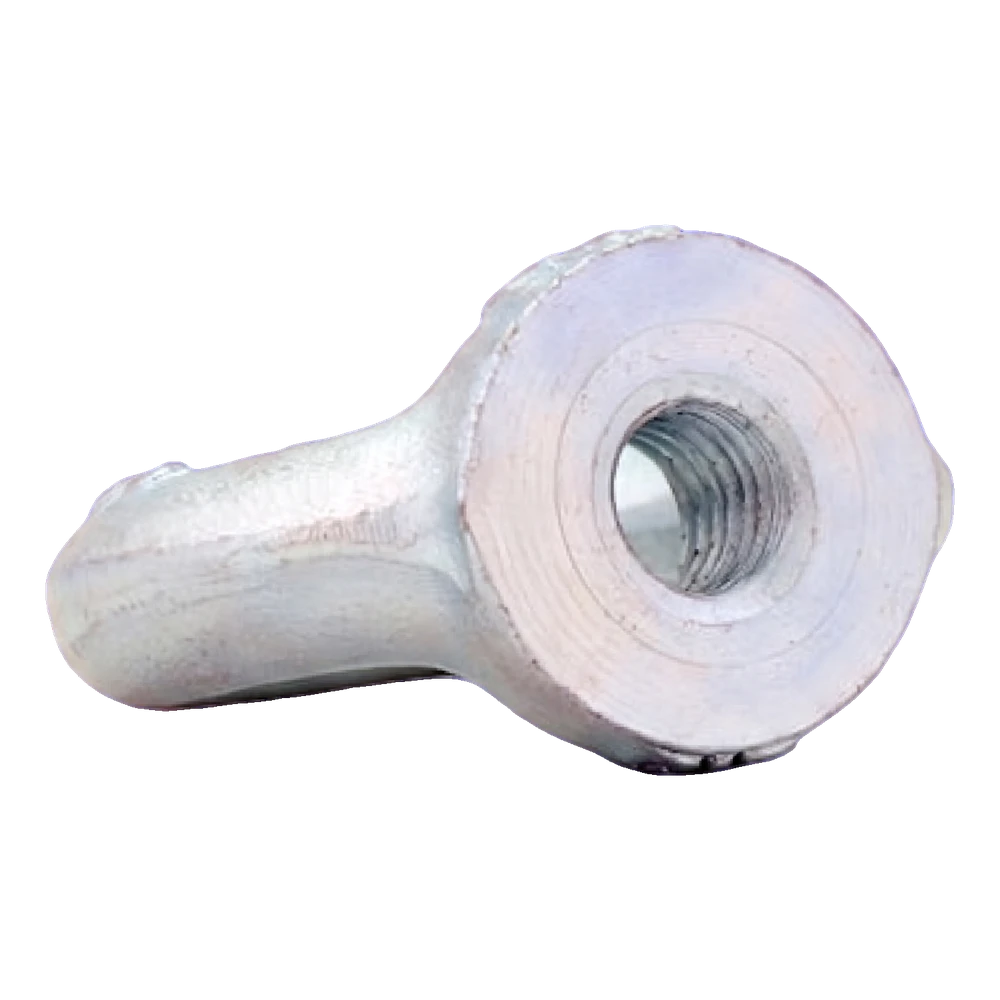

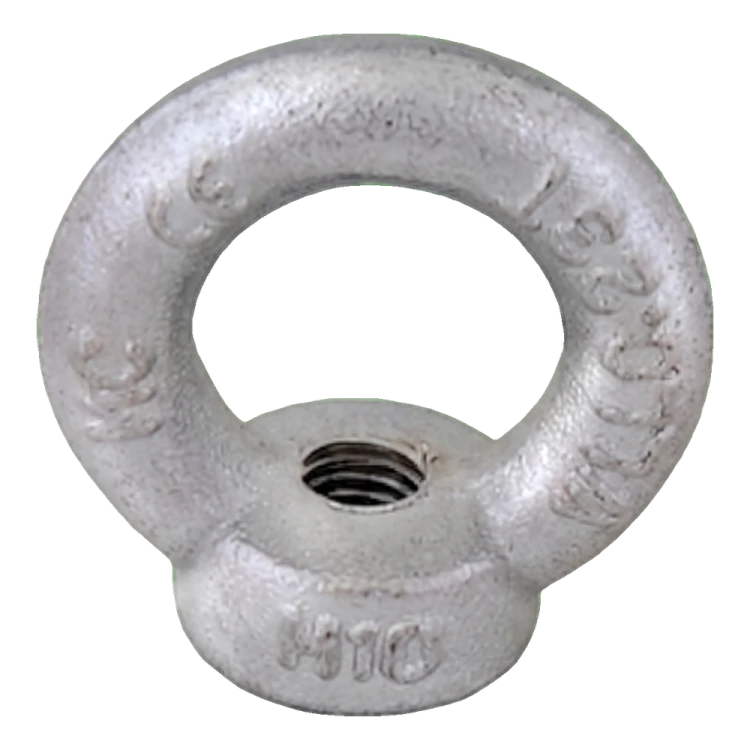

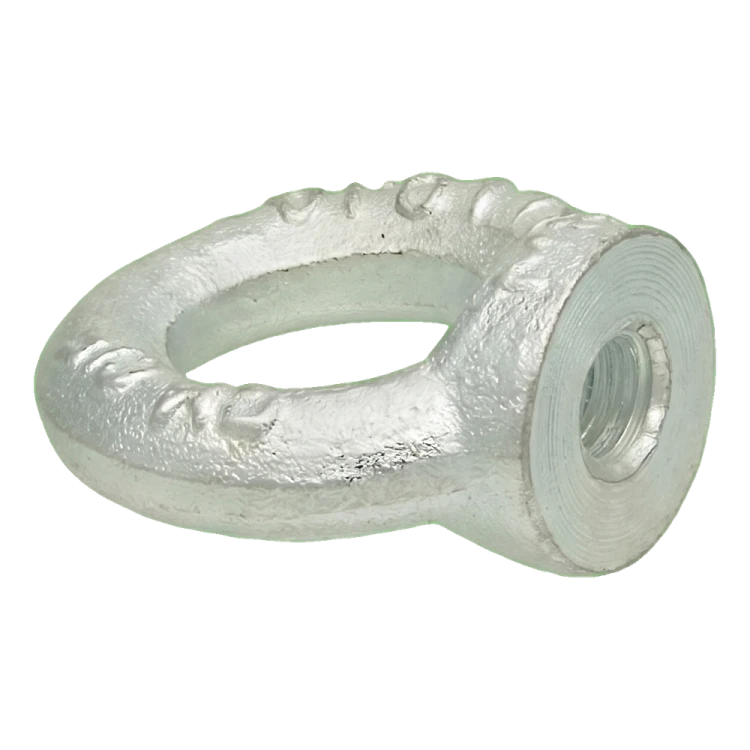

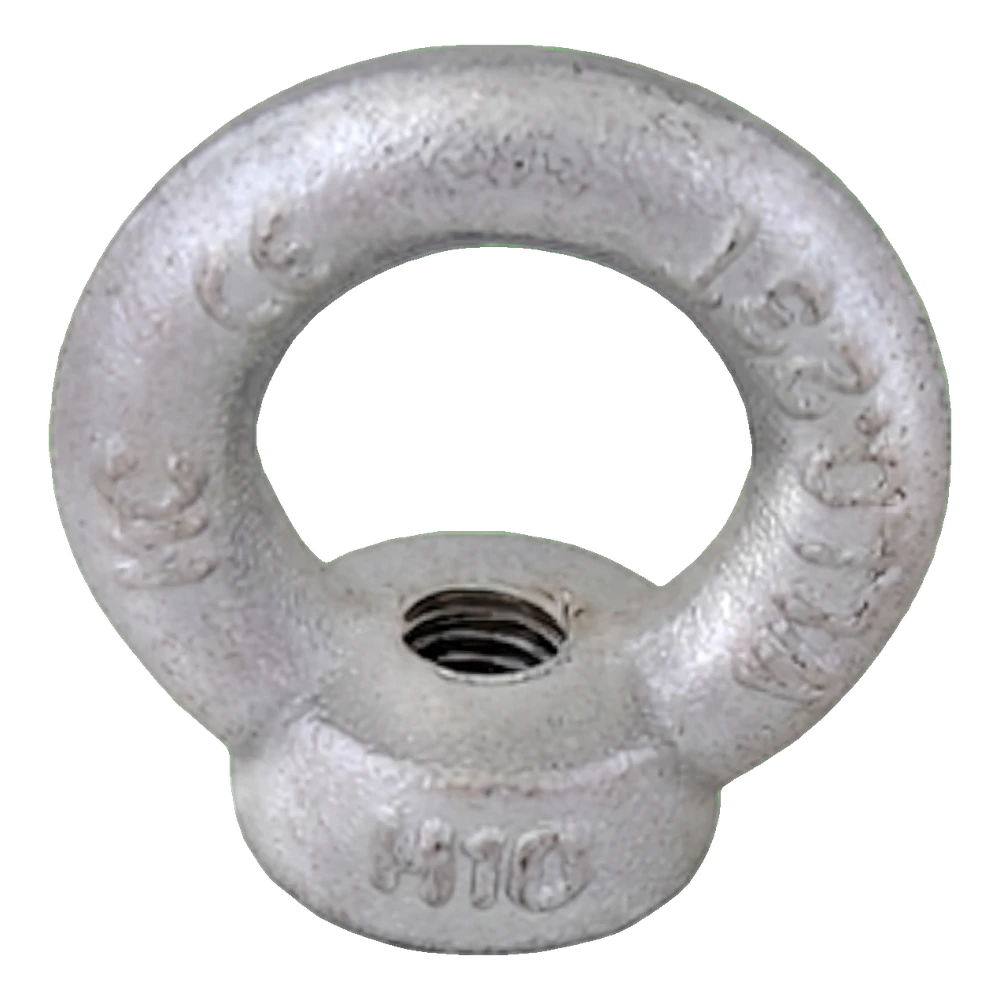

Ringmutter DIN 582 M22, Stahl C15, verzinkt. Geschlossene Öse, D 72 mm, Lochdurchmesser Ø 40 mm, Höhe 71 mm (Toleranz ±5 %). Nennlast 1500 kg, Bruchlast 8830 kg. Gewicht 0,343 kg.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 002-406
Produkteigenschaften
[PIM] osprzet-do-lin-i-lancuchow #1023
- Art des Zubehörs Ringmutter
- Gewindeart M22
- Max. Tragkraft [kg] 1500
Beschreibung
Ringmutter zur Herstellung eines Anschlagpunkts an einer Schraube oder einem Gewindestab; Öse mit Bund, Stahl C15 verzinkt
Über das Produkt
Die Ringmutter dient zur Herstellung eines Anschlagpunkts an einer Schraube oder einem Gewindestab – für Seile, Ketten und Zubehör. Sie hat ein Gewinde zum Aufschrauben auf eine Schraube oder einen Gewindestab sowie eine Öse mit Bund.

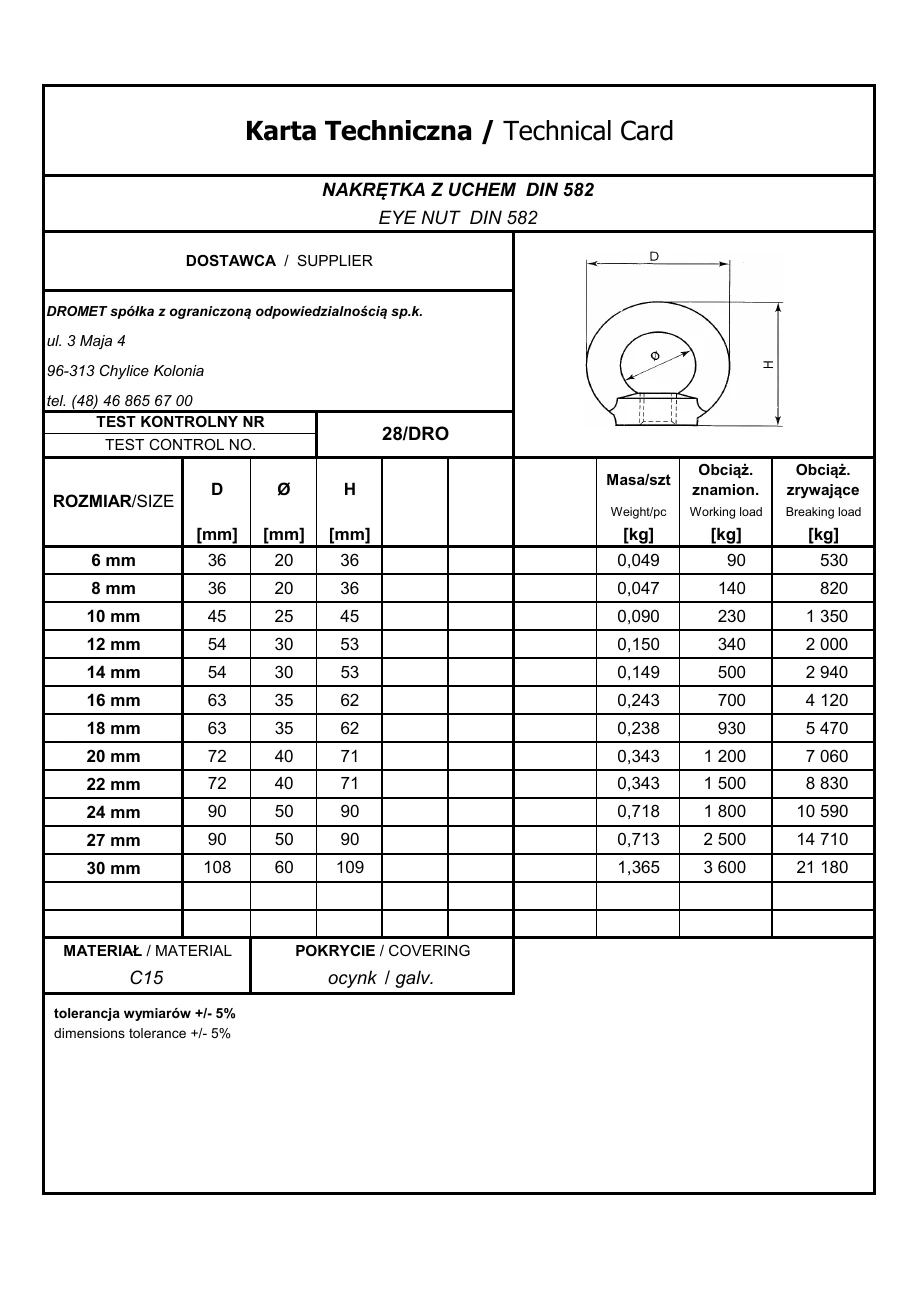

Das Gewinde M22 muss dem Gewinde der Schraube oder des Gewindestabs entsprechen. Der Außendurchmesser der Öse D beträgt 72 mm, der Innendurchmesser der Öse Ø beträgt 40 mm. Die Höhe H beträgt 71 mm. Dies sind Nennwerte gemäß dem Datenblatt des Herstellers. Die Norm der Mutter ist DIN 582. Schrauben Sie die Mutter bei der Montage so weit auf, bis der Bund vollständig auf der Oberfläche aufliegt. Richten Sie die Öse vor dem Einhängen eines Seils oder einer Kette in der Ebene der Belastungsrichtung aus.
Werkstoff: Stahl C15. Beschichtung: verzinkt. Die Zinkbeschichtung schützt den Stahl unter üblichen Bedingungen vor Korrosion; wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung. Die Nenntragfähigkeit von 1500 kg gemäß dem Datenblatt des Herstellers gilt für ein ordnungsgemäß aufgeschraubtes Bauteil. Bei Zug unter einem Winkel zur Achse ist die zulässige Belastung geringer; die Arbeitslast für den konkreten Einsatz wird durch die Planung festgelegt. Die im Datenblatt des Herstellers angegebene Bruchlast von 8830 kg ist keine Arbeitslast. Verwenden Sie das Bauteil nicht zum Heben von Personen.
Auswahl und Montage
- ✓Prüfen Sie das Gewinde der Schraube oder des Gewindestabs: Es muss dem Gewinde der Mutter M22 entsprechen.
- ✓Schrauben Sie die Mutter so weit auf, bis der Bund vollständig auf der Oberfläche aufliegt.
- ✓Richten Sie die Öse vor dem Einhängen eines Seils oder einer Kette in der Ebene der Belastungsrichtung aus.
Wichtig
Die Nenntragfähigkeit gemäß dem Datenblatt gilt für ein ordnungsgemäß aufgeschraubtes Bauteil; bei Belastung unter einem Winkel ist sie geringer. Verwenden Sie das Bauteil nicht zum Heben von Personen. Die Arbeitslast für den konkreten Einsatz wird durch die Planung festgelegt.
