Ringmutter verzinkt M24 DIN 582 – Stahl C15
Leave feedback on the product

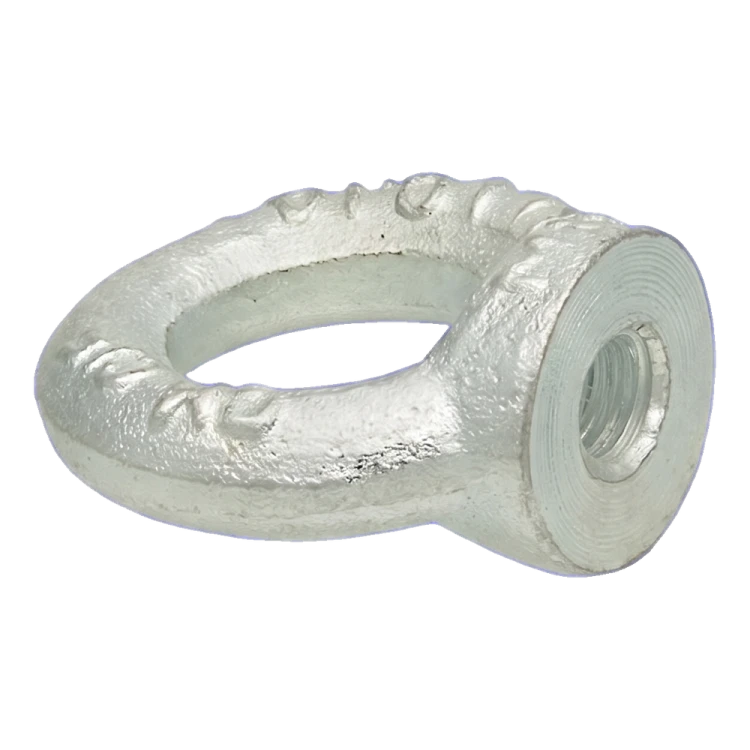

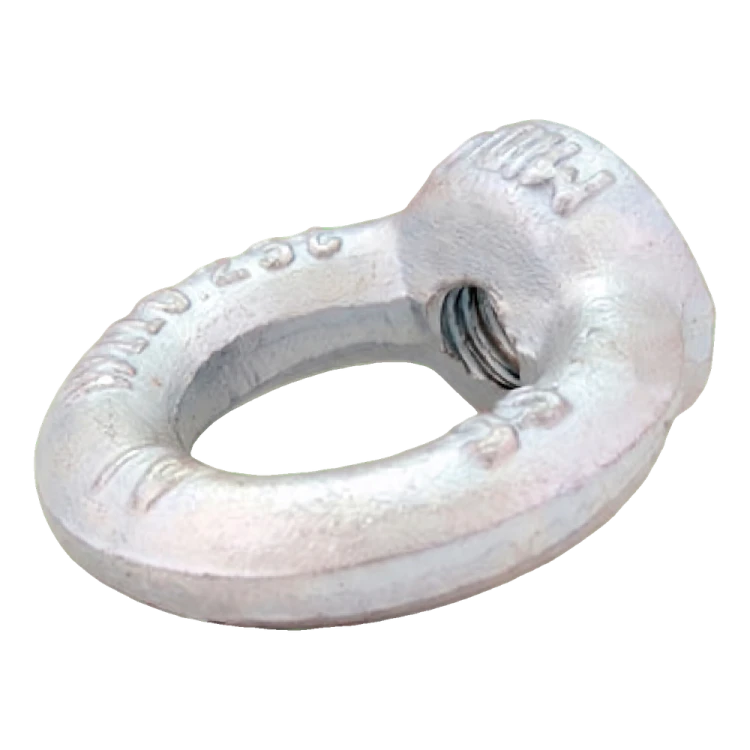

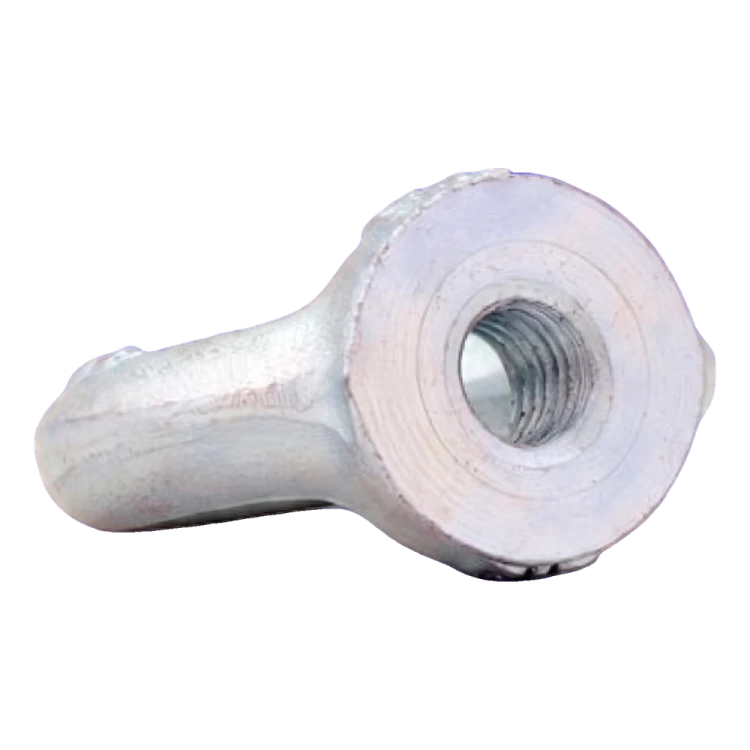

Ringmutter M24 DIN 582 aus Stahl C15, verzinkt. Außendurchmesser der Öse 90 mm, Innendurchmesser 50 mm, Höhe 90 mm. Nennlast 1800 kg, Bruchlast 10 590 kg. Gewicht 0,718 kg.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 002-407
Produkteigenschaften
[PIM] osprzet-do-lin-i-lancuchow #1023
- Art des Zubehörs Ringmutter
- Gewindeart M24
- Max. Tragkraft [kg] 1800
Beschreibung
Ringmutter zur Herstellung eines Anschlagpunkts an einer Schraube oder einem Gewindestab; Öse mit Bund, Stahl C15 verzinkt
Über das Produkt

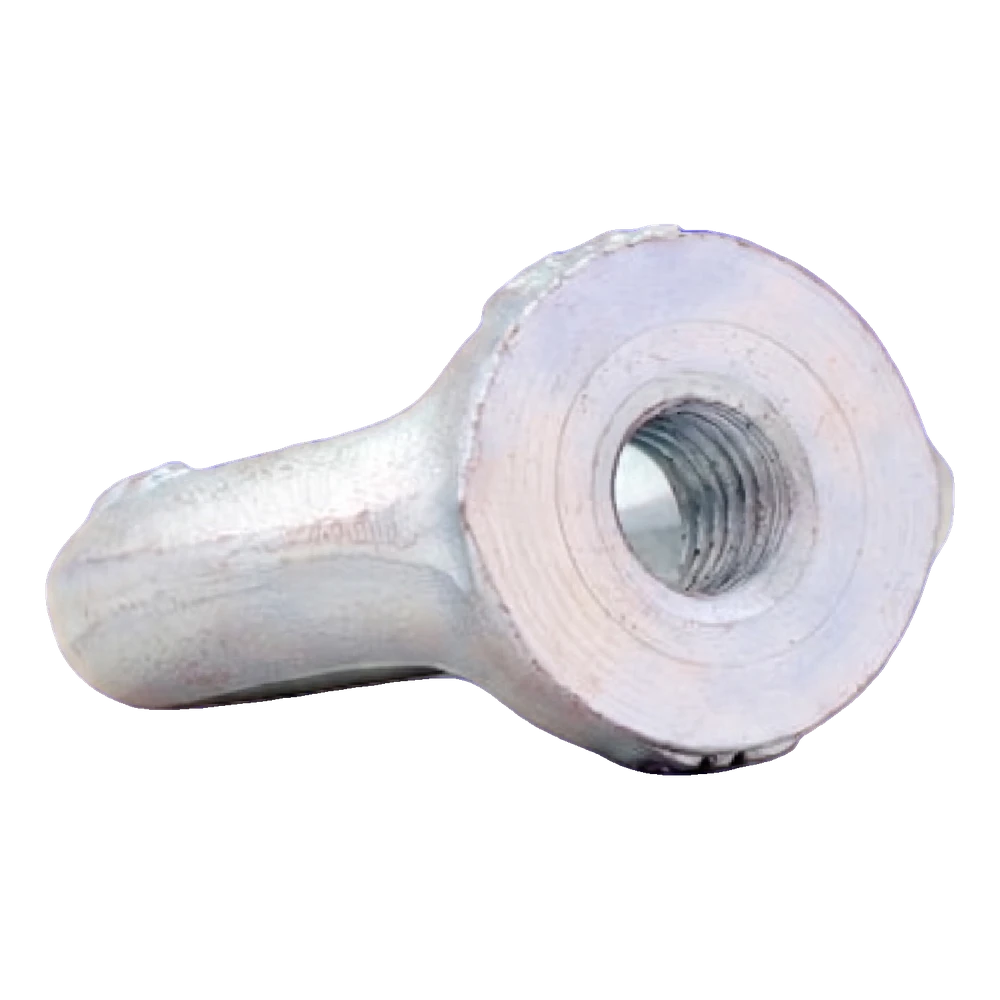

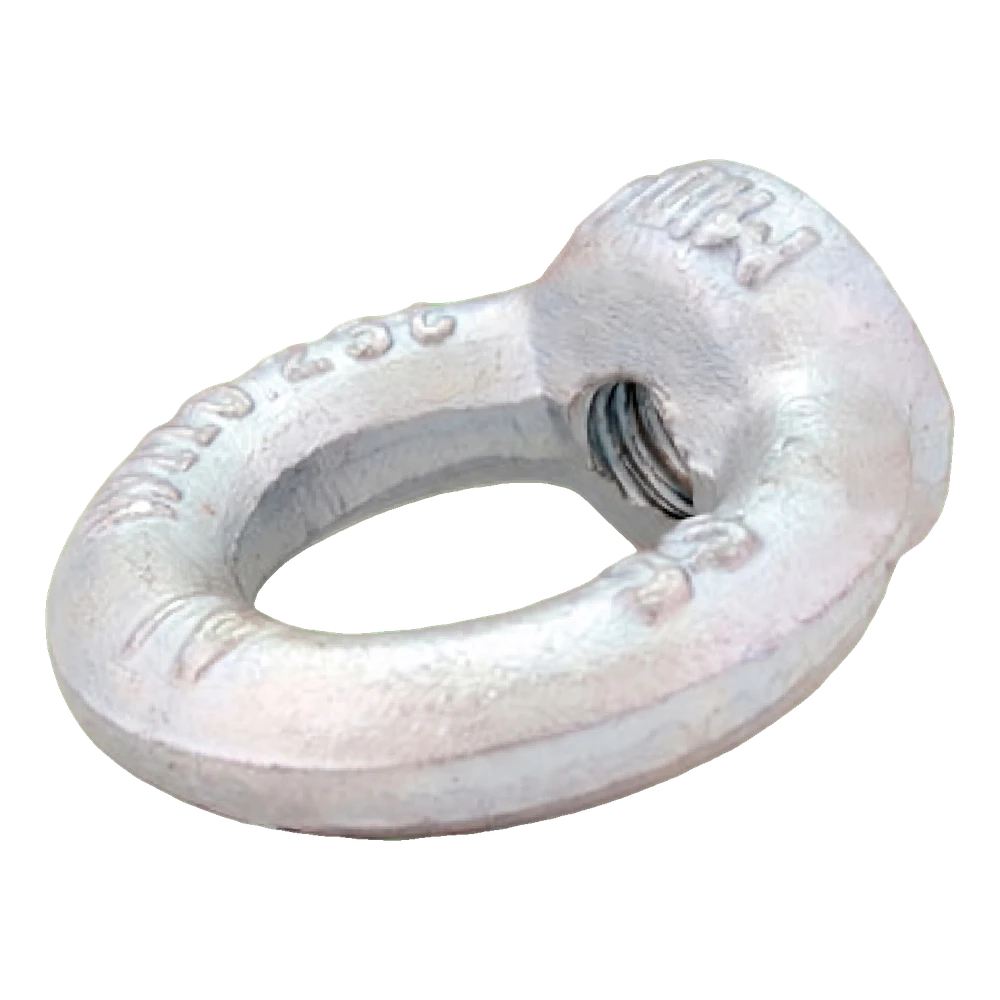

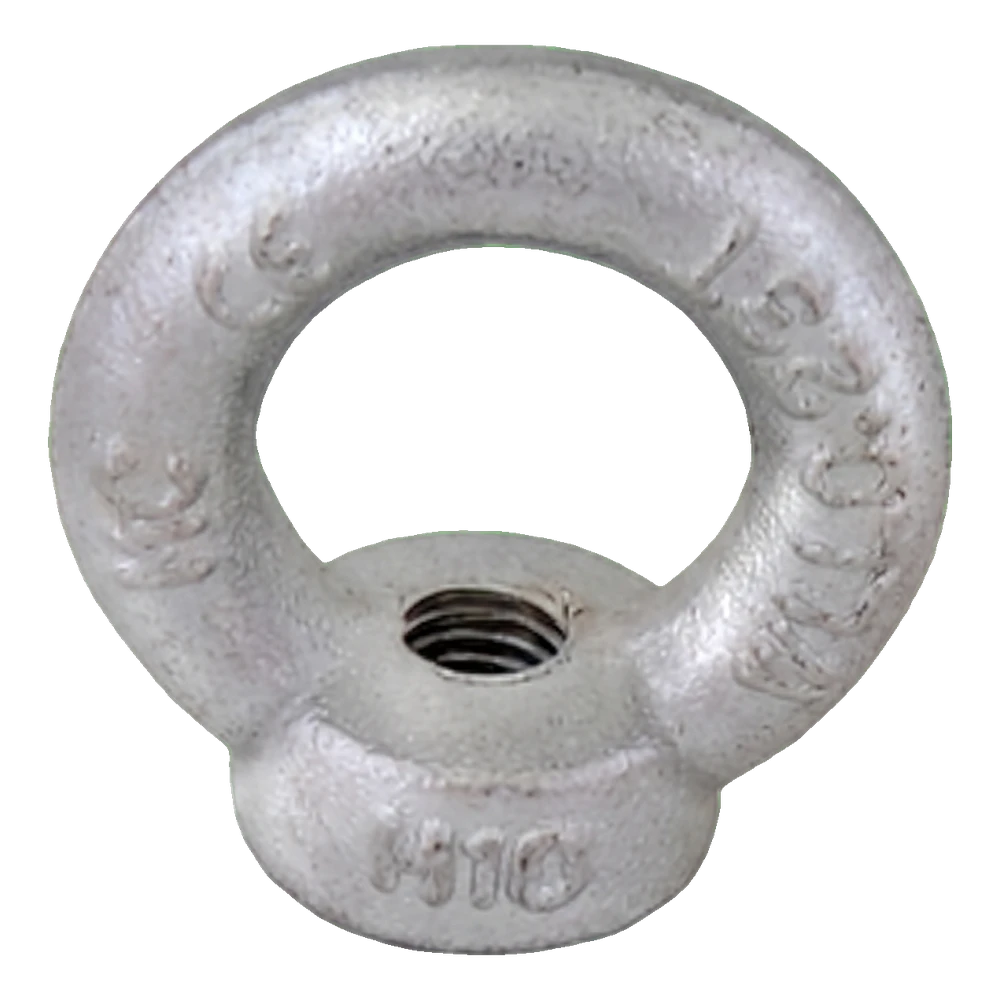

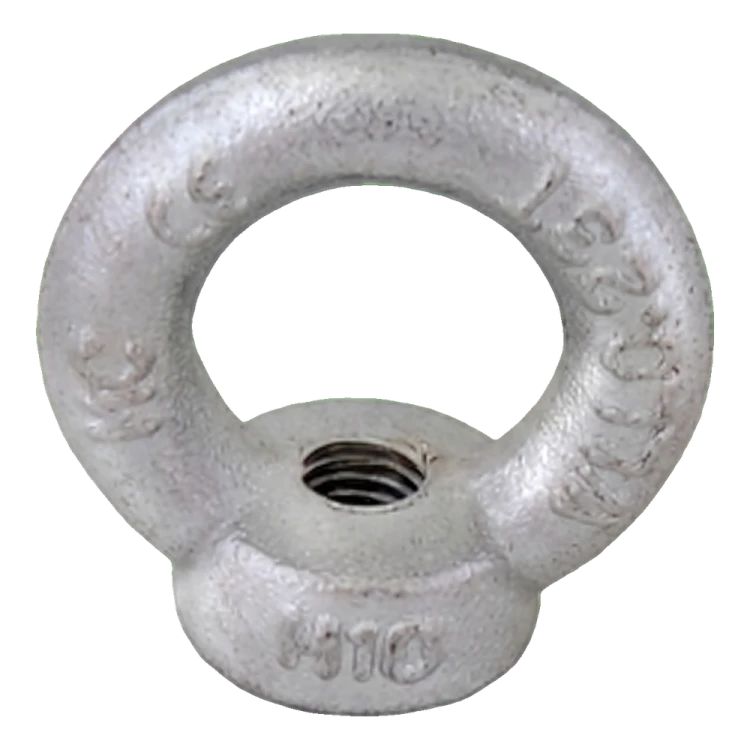

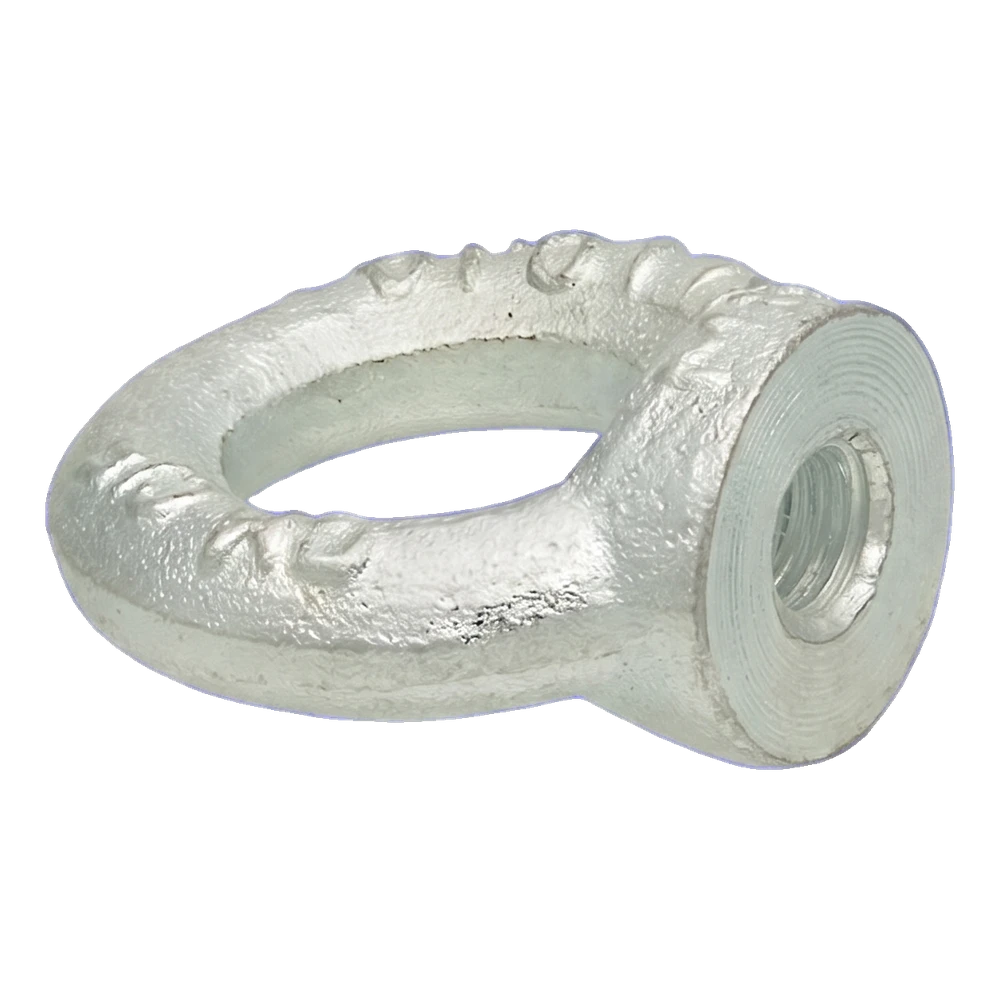

Die Ringmutter dient zur Herstellung eines Anschlagpunkts an einer Schraube oder einem Gewindestab – für Seile, Ketten und Zubehör. Sie hat ein Gewinde zum Aufschrauben auf eine Schraube oder einen Gewindestab sowie eine Öse mit Bund.

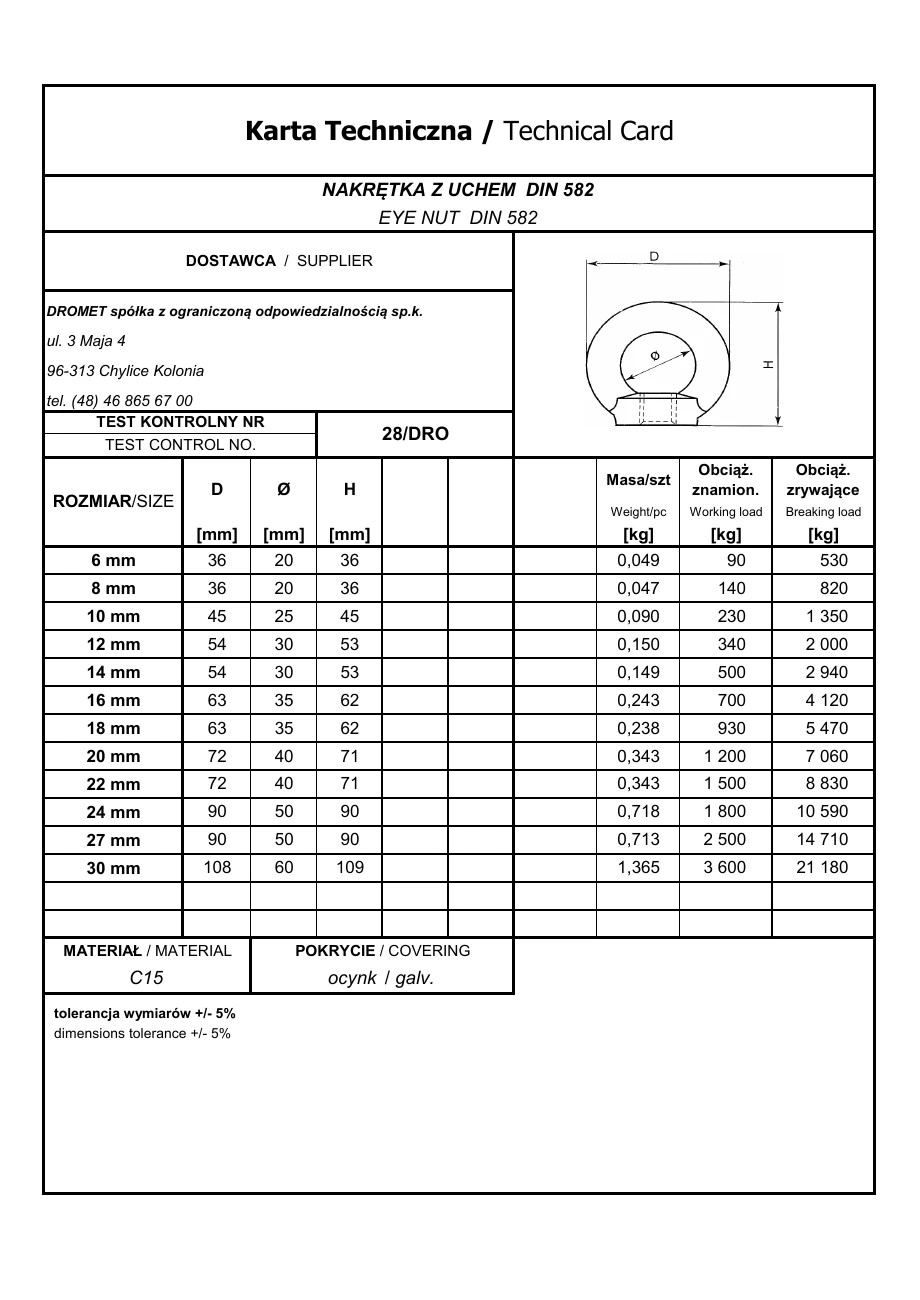

Das Gewinde M24 muss dem Gewinde der Schraube oder des Gewindestabs entsprechen. Der Außendurchmesser der Öse D beträgt 90 mm, der Innendurchmesser der Öse Ø beträgt 50 mm. Die Höhe H beträgt 90 mm. Dies sind Nennwerte gemäß dem Datenblatt des Herstellers. Die Norm der Mutter ist DIN 582. Schrauben Sie die Mutter bei der Montage so weit auf, bis der Bund vollständig auf der Oberfläche aufliegt. Richten Sie die Öse vor dem Einhängen eines Seils oder einer Kette in der Ebene der Belastungsrichtung aus.
Werkstoff: Stahl C15. Beschichtung: verzinkt. Die Zinkbeschichtung schützt den Stahl unter üblichen Bedingungen vor Korrosion; wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung. Die Nenntragfähigkeit von 1800 kg gemäß dem Datenblatt des Herstellers gilt für ein ordnungsgemäß aufgeschraubtes Bauteil. Bei Zug unter einem Winkel zur Achse ist die zulässige Belastung geringer; die Arbeitslast für den konkreten Einsatz wird durch die Planung festgelegt. Die im Datenblatt des Herstellers angegebene Bruchlast von 10590 kg ist keine Arbeitslast. Verwenden Sie das Bauteil nicht zum Heben von Personen.
Auswahl und Montage
- ✓Prüfen Sie das Gewinde der Schraube oder des Gewindestabs: Es muss dem Gewinde der Mutter M24 entsprechen.
- ✓Schrauben Sie die Mutter so weit auf, bis der Bund vollständig auf der Oberfläche aufliegt.
- ✓Richten Sie die Öse vor dem Einhängen eines Seils oder einer Kette in der Ebene der Belastungsrichtung aus.
Wichtig
Die Nenntragfähigkeit gemäß dem Datenblatt gilt für ein ordnungsgemäß aufgeschraubtes Bauteil; bei Belastung unter einem Winkel ist sie geringer. Verwenden Sie das Bauteil nicht zum Heben von Personen. Die Arbeitslast für den konkreten Einsatz wird durch die Planung festgelegt.
