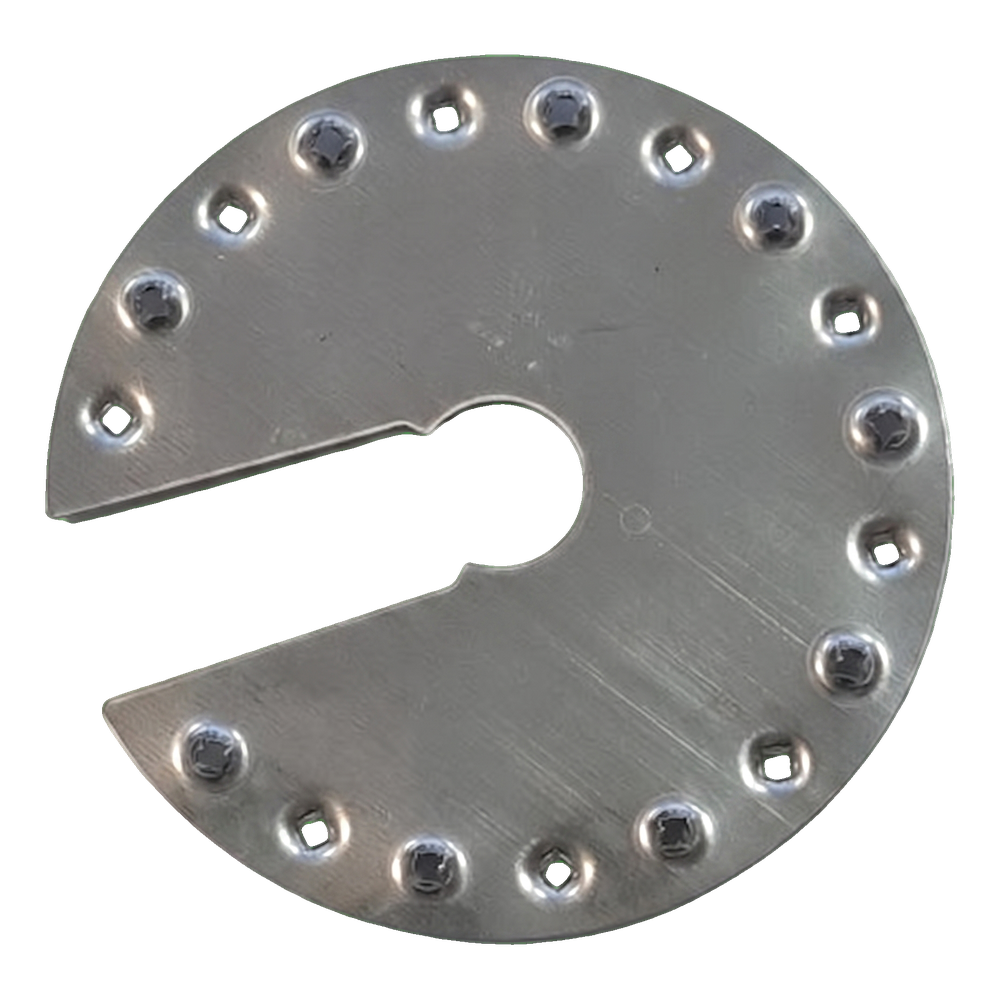

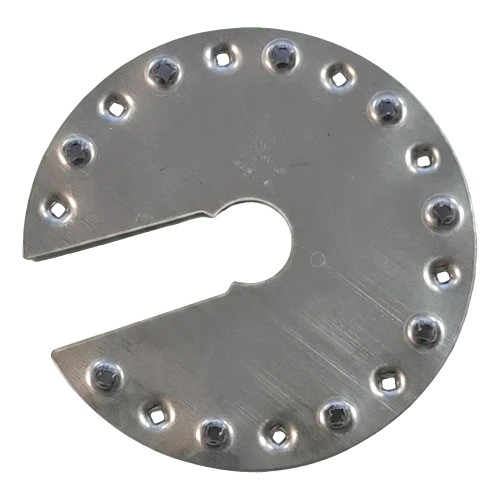

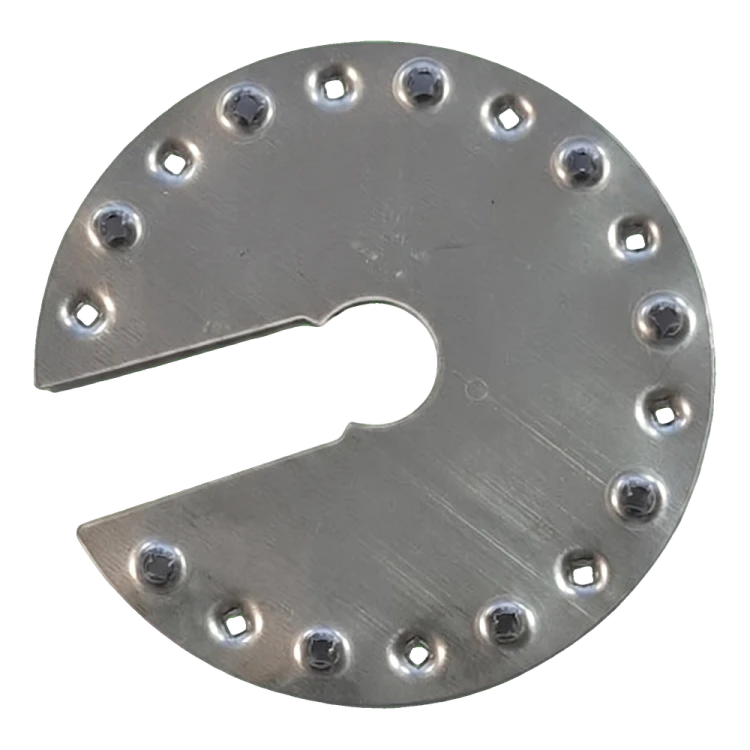

Runde PV-Erdungsscheibe mit Aussparung Ø44 mm – Edelstahl A2

Runde Erdungsscheibe mit Aussparung Ø44 mm aus Edelstahl A2

Die Erdungsscheibe Variante IV ist ein rundes Montageelement mit charakteristischer Aussparung, das zum Potentialausgleich in Photovoltaikanlagen dient. Sie gewährleistet die galvanische Kontinuität der Verbindungen zwischen den PV-Modulrahmen und der Montagekonstruktion und erfüllt damit die Anforderungen an den Blitzschutz und die Erdung des Systems. Die Scheibe ist mit umlaufend angeordneten scharfen Noppen ausgestattet, die beim Anziehen der Schraube die dünne eloxierte Aluminiumschicht auf den Rahmen der PV-Module durchdringen. Die eloxierte Schicht wirkt als Isolator — erst nach deren Durchdringung erreichen die Noppen das reine Aluminium und bilden eine stabile, dauerhafte elektrische Verbindung. Die Ausführung aus Edelstahl A2 (1.4301, Güte 304) garantiert außergewöhnliche Korrosionsbeständigkeit unter allen Witterungsbedingungen und sorgt für einen unterbrechungsfreien Betrieb während der gesamten Lebensdauer der Anlage.

Wichtige Vorteile für den Installateur

Noppen durchdringen die eloxierte Schicht — sichere elektrische Verbindung ohne zusätzliche Oberflächenvorbereitung

Austenitischer, nicht magnetischer Edelstahl — flexibel und spannungsbeständig, für den Einsatz unter allen Umgebungsbedingungen geeignet

Die Aussparung ermöglicht das schnelle Aufschieben der Scheibe auf die Schraube ohne deren Demontage — beschleunigt die Montage

Kompakte und leichte Konstruktion — ohne Einfluss auf die Belastung der Profile und Rahmen

Hohe Korrosionsbeständigkeit dank Nickelzusatz in der Legierung — Langlebigkeit während der gesamten Lebensdauer der PV-Anlage

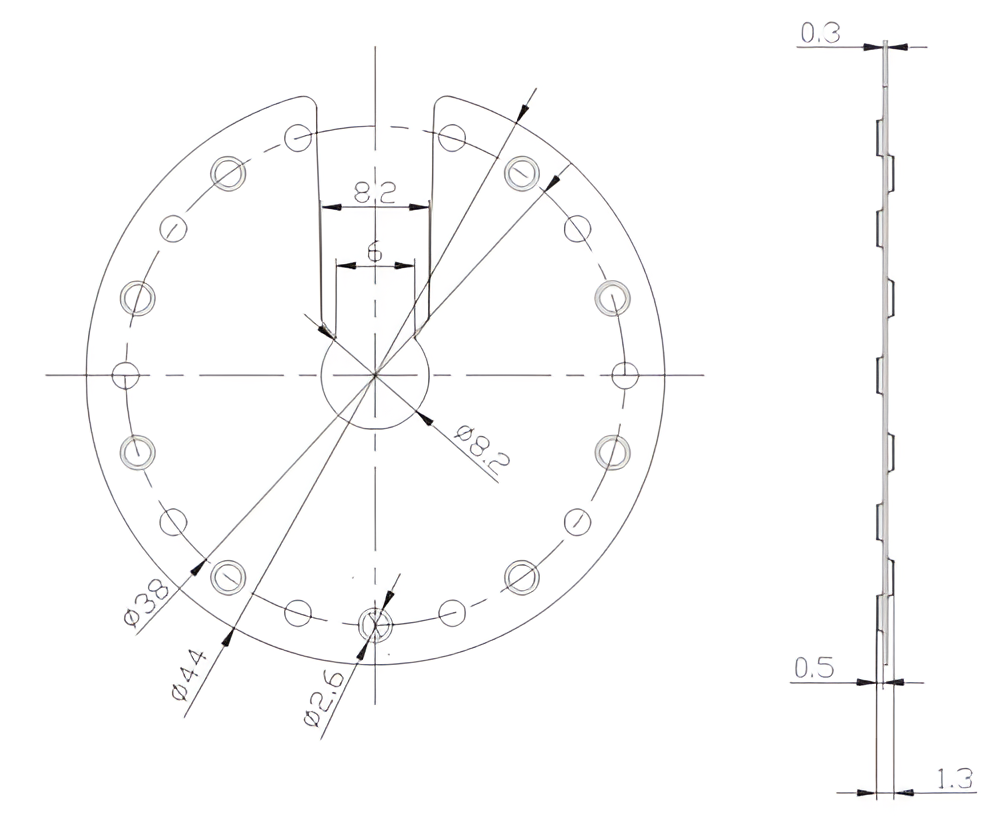

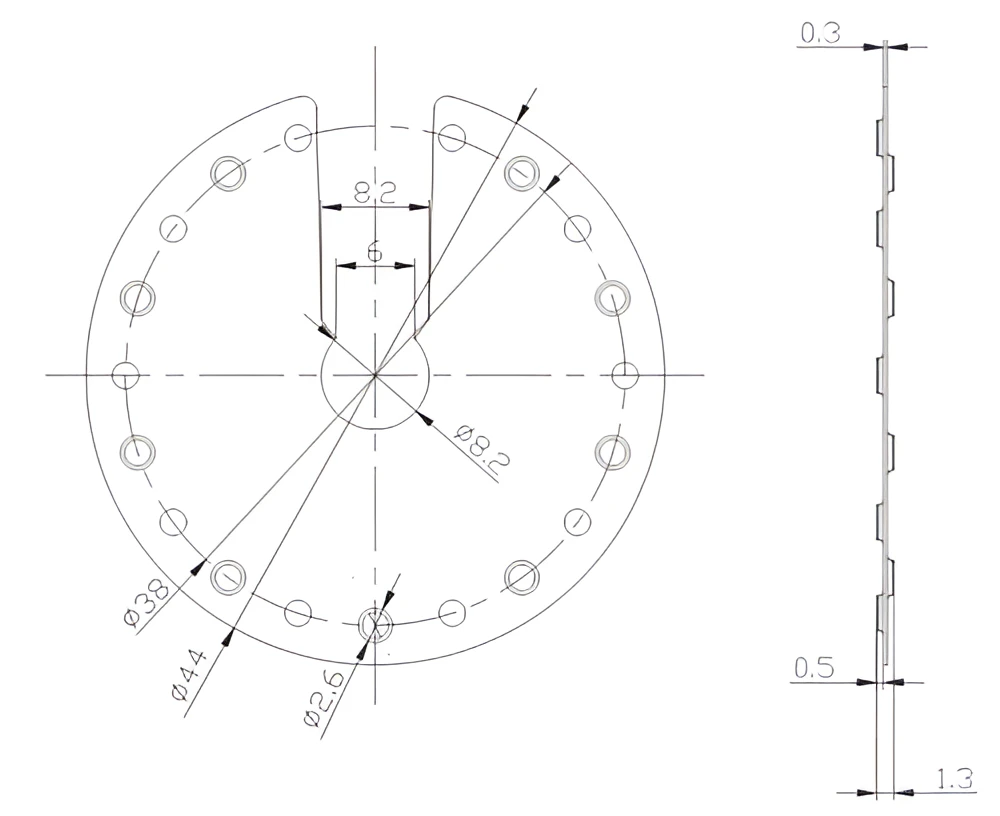

Maßzeichnung der Erdungsscheibe Ø44 mm mit Seitenschnitt

Die technische Zeichnung zeigt die Draufsicht sowie den Seitenschnitt der Scheibe. Zu sehen sind die umlaufend angeordneten Noppen, die Mittelbohrung mit schlüssellochartiger Aussparung sowie das Seitenprofil, das die Höhe der Noppen im Verhältnis zur Grundebene darstellt.

Video zur Vorstellung der Erdungsscheibe für Photovoltaikanlagen

Technische Parameter

Elementtyp	Erdungsscheibe Variante IV — rund mit Aussparung
Durchmesser / Abmessung	Ø44 mm
Dicke	0,3 mm (Basis) / 1,3 mm (gesamt mit Noppen)
Gewicht	0,002 kg (2 g)

Abmessungen

Außendurchmesser	Ø44 mm
Lochkreisdurchmesser der Noppen	Ø38 mm
Mittelbohrung	Ø8,2 mm
Breite der Aussparung	8,2 mm (breiter) / 6 mm (schmaler)
Durchmesser der Noppen	Ø2,6 mm
Höhe der Noppe	0,5 mm

Material

Material	Edelstahl A2 — 1.4301 (Güte 304)
Korrosionsbeständigkeit	hoch — austenitischer Edelstahl mit Nickelzusatz

Montage und Anwendung

Montageart	auf Schraube M8 — die Aussparung ermöglicht das Aufschieben ohne Demontage der Schraube
Kompatible Profile / Konstruktionen	PV-Modulrahmen aus eloxiertem Aluminium, Photovoltaik-Montagekonstruktionen

Sicherheit
