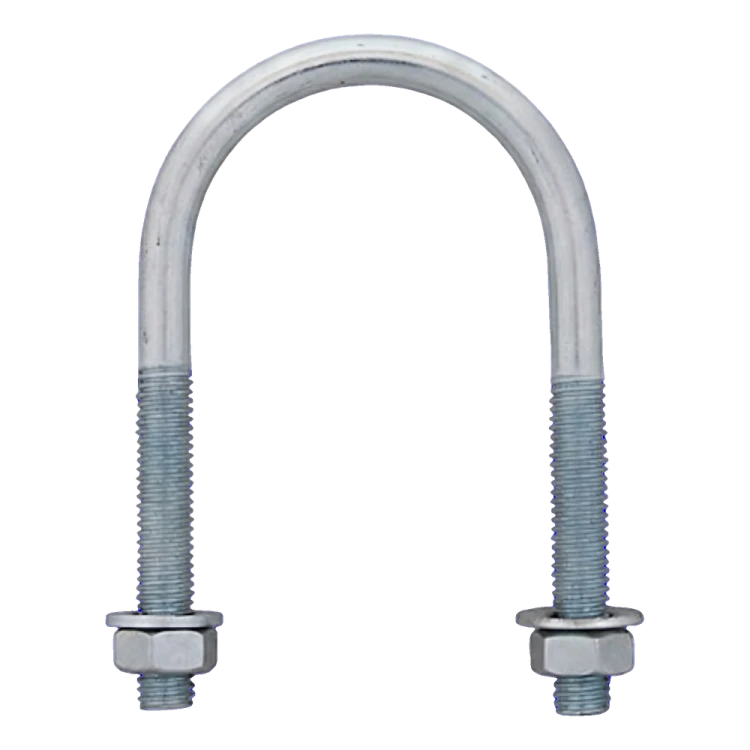

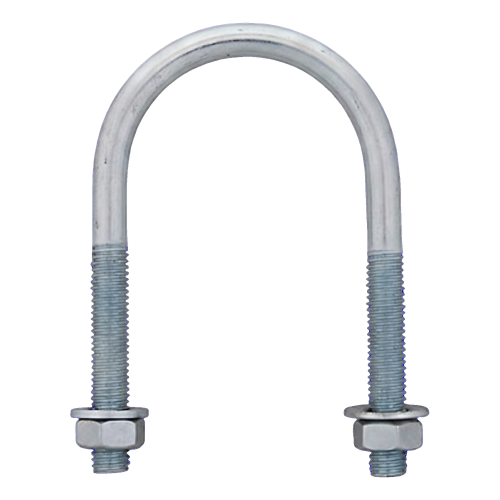

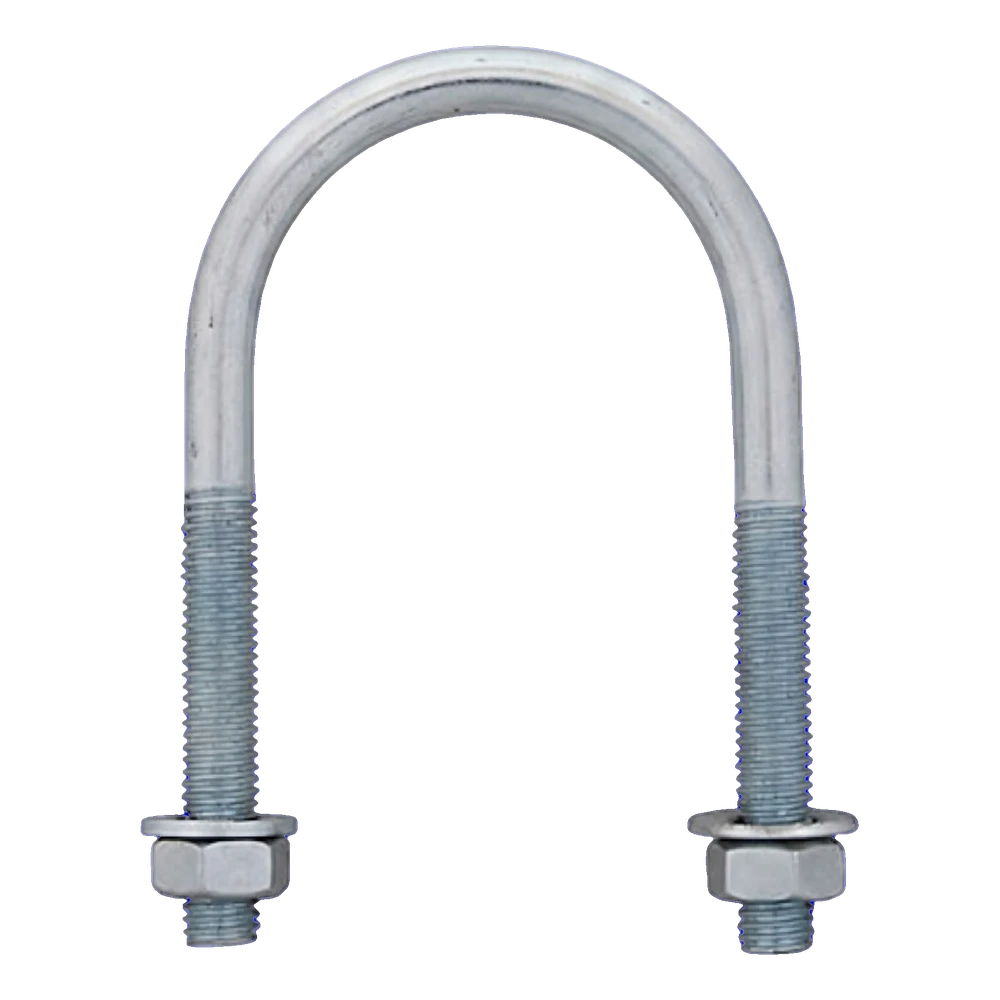

Rundstahlbügel (Rohrschelle) verzinkt M6 × 14 mm, für Rohr 1/4"

Bügelförmige Schelle aus einem Rundstab mit Gewinde an beiden Enden – zur Befestigung von Rohren und Rundstäben; verzinkte Ausführung

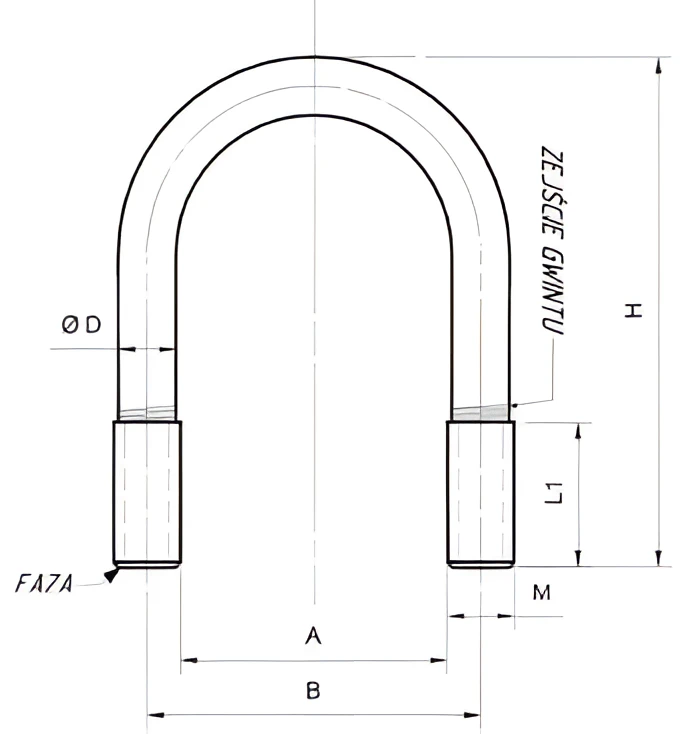

Maßzeichnung in voller Größe öffnen

Über das Produkt

Ein Rohrbügel ist eine bügelförmige Schelle aus einem Rundstab mit Gewinde an beiden Enden. Er dient zur Befestigung von Rohren, Masten und Rundstäben an Trägern, Stützen und Konstruktionen.

In der Herstellerbezeichnung M6 × 14 mm steht M6 für das Gewinde und 14 mm für den lichten Schenkelabstand A. Das Produkt ist für ein Rohr der Größe 1/4" vorgesehen – wählen Sie den Rohrbügel passend zum Außendurchmesser des zu befestigenden Rohres. Die Werte sind Nennmaße gemäß der Maßbezeichnung des Herstellers; die Schenkel- und Gewindelängen in der Zeichnung dienen nur der Veranschaulichung. Führen Sie bei der Montage die Schenkel durch die Bohrungen im Untergrund oder in einer Gegenplatte für Rohrbügel derselben Größe. Ziehen Sie die Muttern M6 auf beiden Seiten abwechselnd an, bis der Bügel gleichmäßig am Rohr anliegt.

Die Beschichtung (verzinkt) schützt den Stahl unter üblichen Bedingungen vor Korrosion. Wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung. Die Tragfähigkeit der Befestigung hängt vom Untergrund, vom Rohr und von der Anziehkraft ab – sie wird durch die Planung festgelegt.

Abmessungen

Werkstoff und Beschichtung

Verkaufseinheit

Auswahl und Montage

• ✓Wählen Sie den Rohrbügel passend zum Außendurchmesser des Rohres – der lichte Schenkelabstand beträgt A = 14 mm.
• ✓Führen Sie die Schenkel durch die Bohrungen im Untergrund oder in einer Gegenplatte für Rohrbügel derselben Größe.
• ✓Ziehen Sie die Muttern M6 auf beiden Seiten abwechselnd an, bis der Bügel gleichmäßig am Rohr anliegt.
