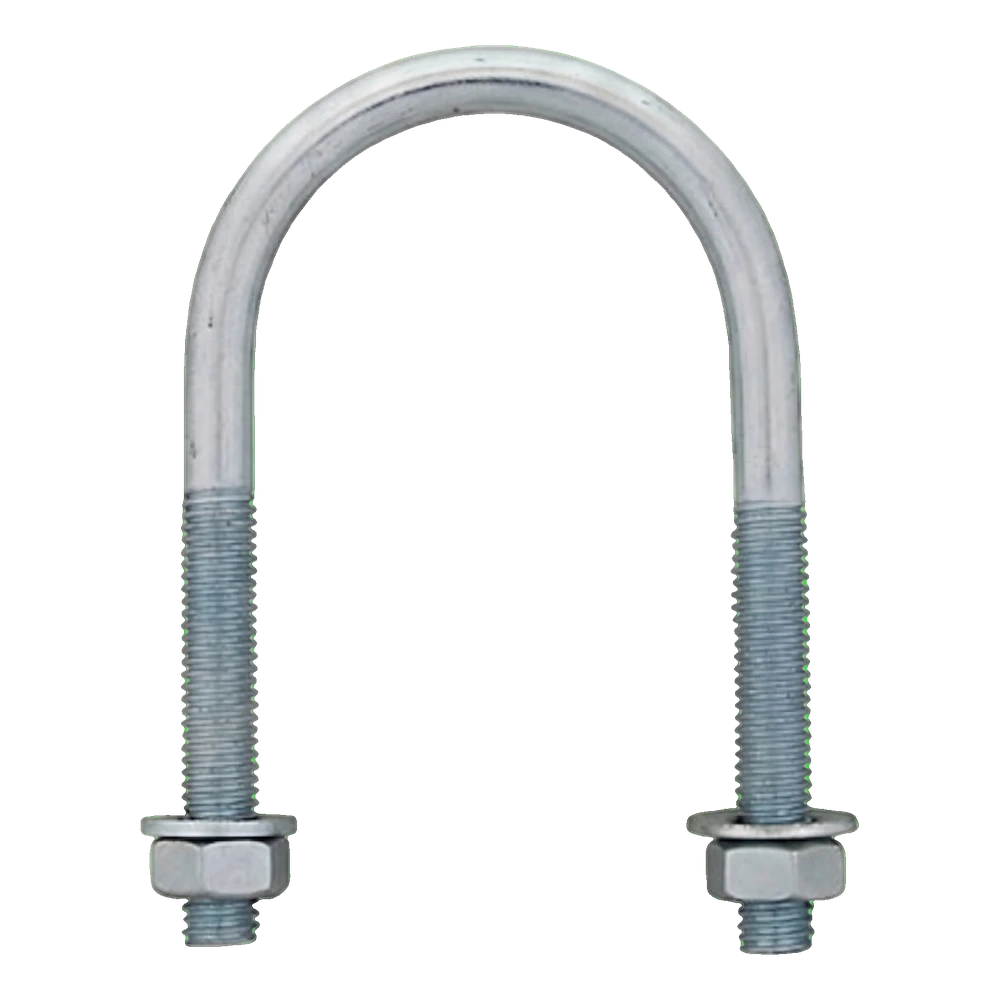

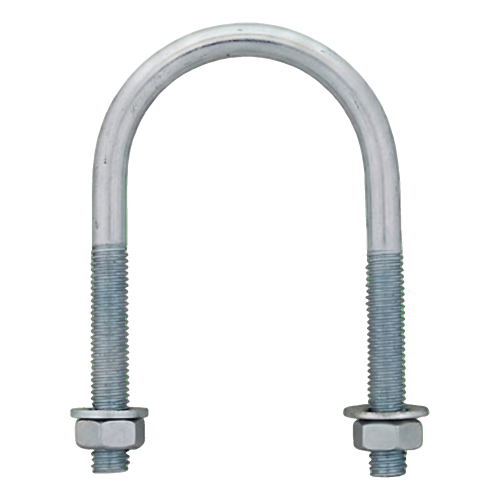

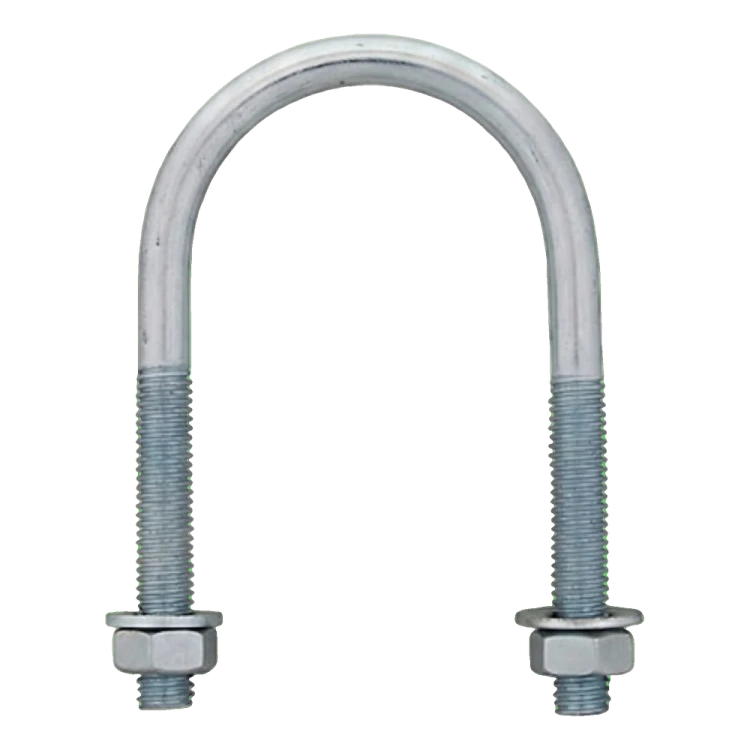

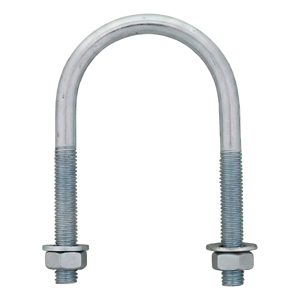

Rundstahlbügel (Rohrschelle) verzinkt M6 × 23 mm, für Rohr 1/2"

Bügelschelle aus Rundstab mit Gewinde an beiden Enden – zur Befestigung von Rohren und Rundstäben; verzinkte Ausführung

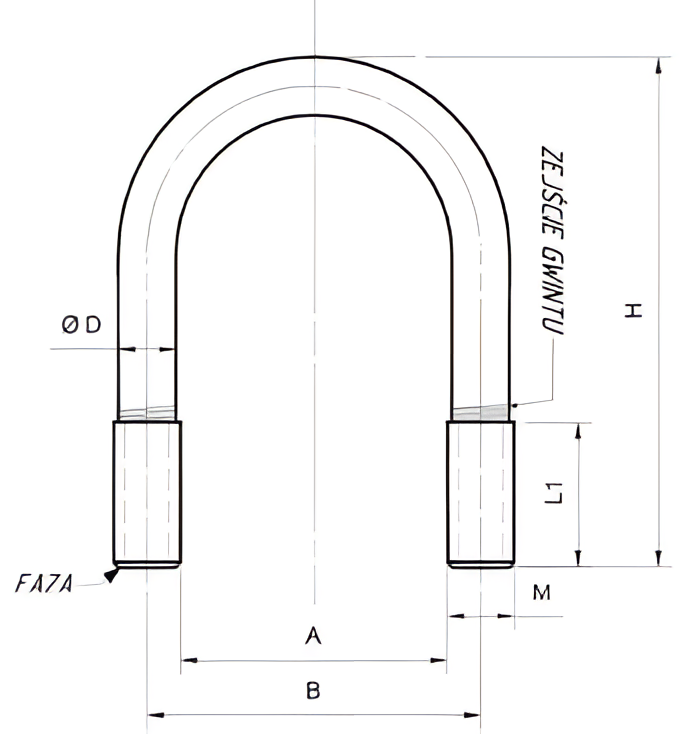

Maßzeichnung in voller Größe öffnen

Über das Produkt

Ein Rundstahlbügel ist eine bügelförmige Schelle (Bogen) aus einem Rundstab mit Gewinde an beiden Enden. Er dient zur Befestigung von Rohren, Masten und Rundstäben an Trägern, Stützen und Konstruktionen.

In der Herstellerbezeichnung M6 × 23 mm gibt das Symbol M6 das Gewinde an, und 23 mm ist der lichte Schenkelabstand A. Das Produkt ist für Rohr 1/2" vorgesehen – wählen Sie den Rundstahlbügel passend zum Außendurchmesser des zu befestigenden Rohres. Die Werte sind Nennwerte gemäß der Maßbezeichnung des Herstellers; Schenkel- und Gewindelänge in der Zeichnung dienen nur der Veranschaulichung. Führen Sie bei der Montage die Schenkel durch die Bohrungen im Untergrund oder in einer Gegenplatte für Rundstahlbügel derselben Größe. Ziehen Sie die Muttern M6 auf beiden Seiten abwechselnd an, bis der Bügel gleichmäßig am Rohr anliegt.

Die Beschichtung (verzinkt) schützt den Stahl unter üblichen Bedingungen vor Korrosion. Wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung. Die Tragfähigkeit der Befestigung hängt vom Untergrund, vom Rohr und von der Anziehkraft ab – sie wird durch die Planung festgelegt.

Abmessungen

Werkstoff und Beschichtung

Verkaufseinheit

Auswahl und Montage

• ✓Wählen Sie den Rohrbügel passend zum Außendurchmesser des Rohres – der lichte Schenkelabstand beträgt A = 23 mm.
• ✓Führen Sie die Schenkel durch die Bohrungen im Untergrund oder in einer Gegenplatte für Rundstahlbügel derselben Größe.
• ✓Ziehen Sie die Muttern M6 auf beiden Seiten abwechselnd an, bis der Bügel gleichmäßig am Rohr anliegt.
