Schäkel geschweifte Form verzinkt 6,5 t – Bolzen Ø25 mm, EN 13889

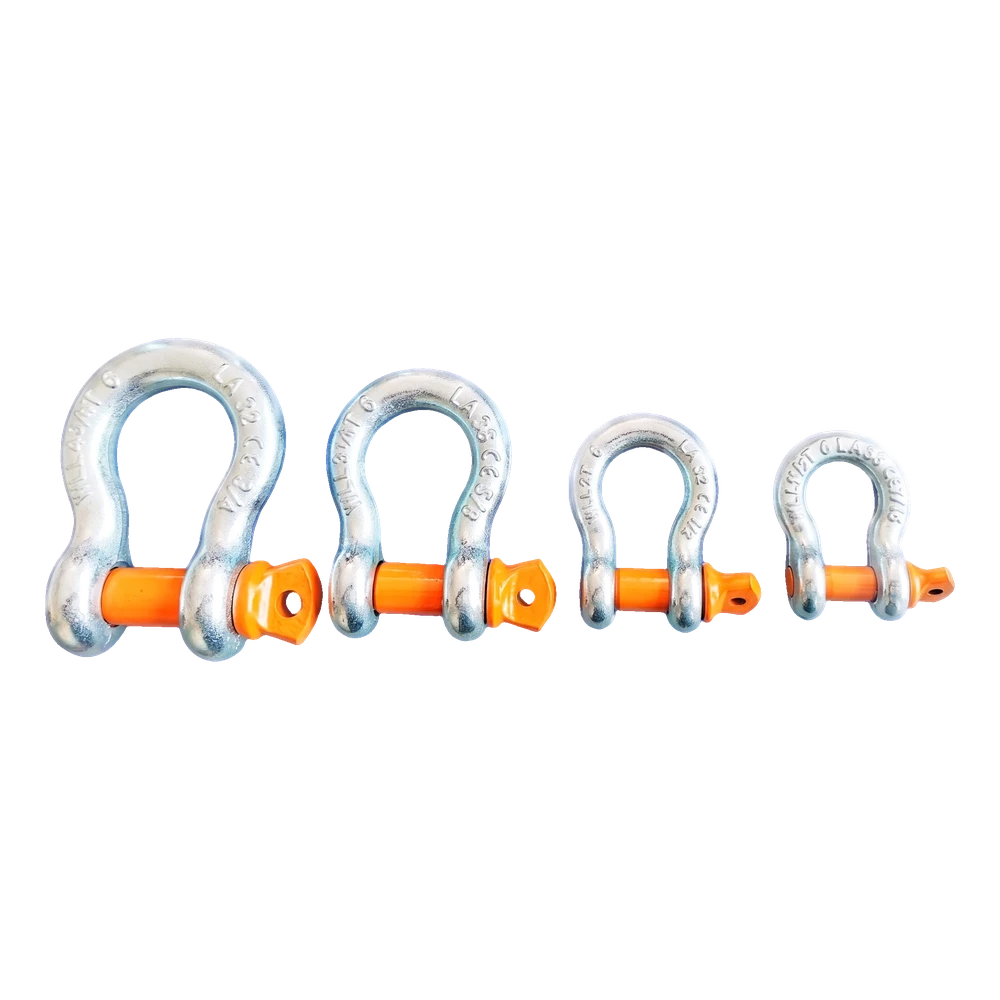

Geschmiedeter Schäkel mit rundem Bügel (Omega) und Schraubbolzen – zum Verbinden von Anschlagmitteln, Seilen und Ketten; Körper verzinkt

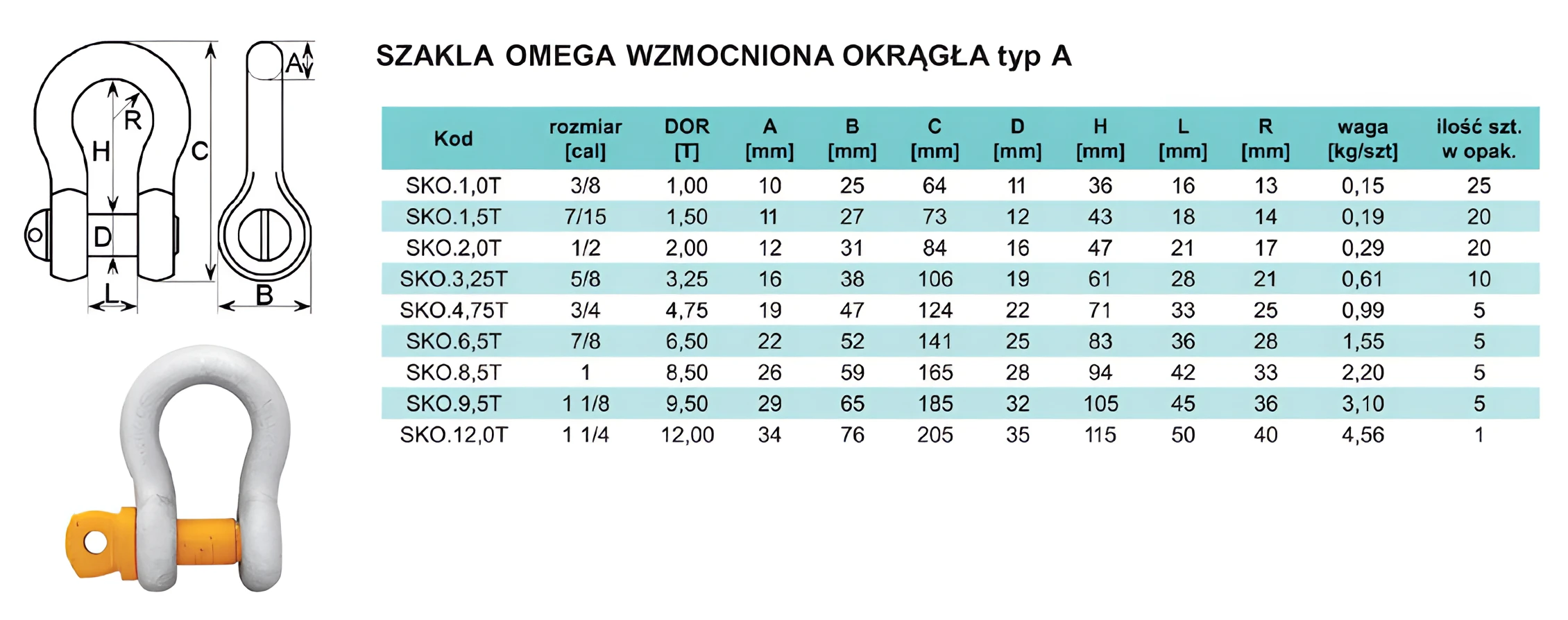

Maßzeichnung in voller Größe öffnen

Über das Produkt

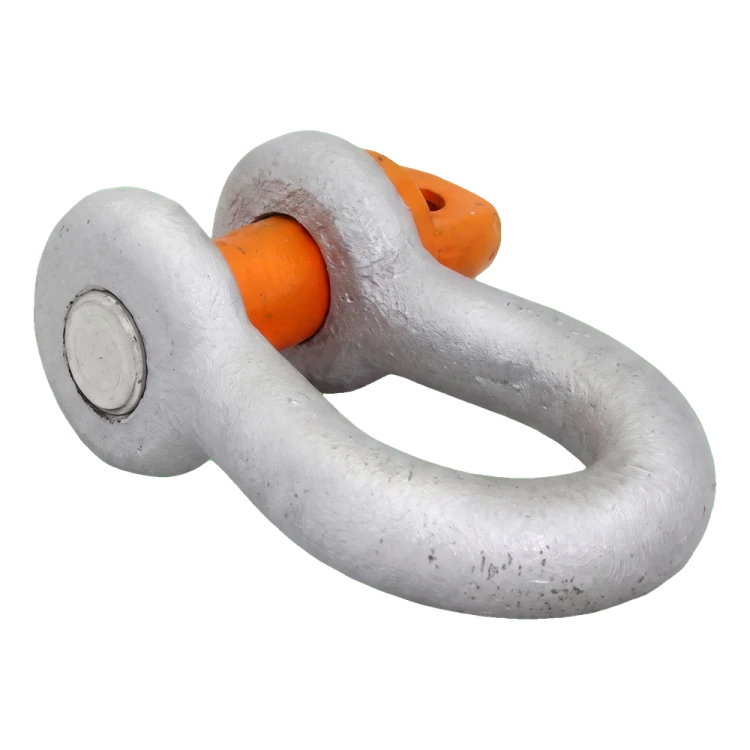

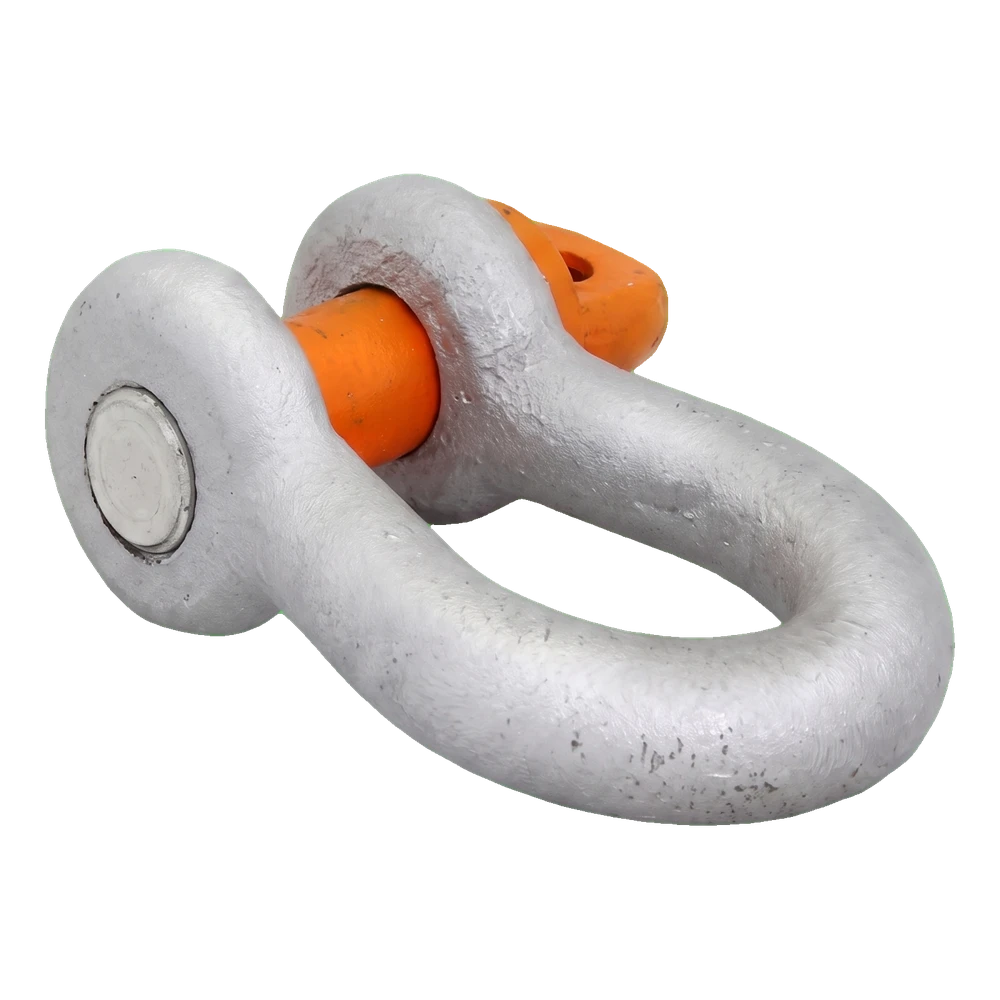

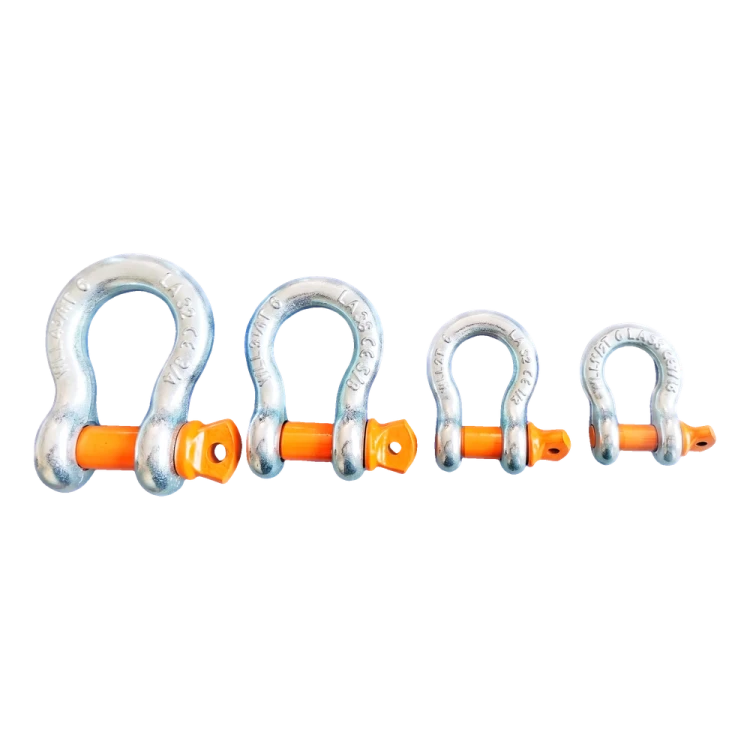

Der geschmiedete Schäkel in geschweifter Form dient zum Verbinden von Anschlagmitteln, Seilen und Ketten. Er verfügt über einen runden Bügel und einen Schraubbolzen. Der Bügel bietet Platz für mehrere Elemente gleichzeitig.

Die Größe in Zoll beträgt 7/8". Der Stabdurchmesser des Bügels beträgt 22 mm, der Bolzendurchmesser 25 mm. Die Innenmaße sind: lichte Weite 36 mm, lichte Höhe 83 mm und Innenradius des Bügels 28 mm. Die Augenhöhe beträgt 52 mm, die Gesamthöhe 141 mm. Dies sind Nennwerte gemäß der Maßtabelle des Lieferanten. Überschreiten Sie nicht die zulässige Arbeitslast von 6,5 t – sie gilt für die Belastung entlang der Schäkelachse. Berücksichtigen Sie bei mehreren Anschlagmitteln im Bügel den Neigungswinkel. Schrauben Sie den Bolzen bis zum Anschlag ein und sichern Sie ihn bei einer dauerhaften Verbindung gegen Losdrehen, z. B. mit Draht durch das Loch im Bolzenkopf.

Material: legierter Stahl, gesenkgeschmiedet, gehärtet und angelassen. Oberflächenausführung: Körper verzinkt, Bolzen lackiert. Die Zinkschicht schützt den Stahl unter üblichen Bedingungen vor Korrosion; wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine für die Umgebungsbedingungen geeignete Ausführung. Die Bruchlast von 26 t ist keine zulässige Arbeitslast; der Sicherheitsfaktor beträgt 4:1. Norm: EN 13889 (Lastwerte, Sicherheitsfaktor und Norm gemäß den Angaben des Lieferanten). Prüfen Sie vor jedem Gebrauch den Schäkel und den Bolzen – verwenden Sie keine verformten oder gerissenen Teile oder Teile mit beschädigtem Gewinde. Verwenden Sie den Schäkel zum Heben von Lasten gemäß den Vorschriften und der Dokumentation der Anschlagmittel.

Maße gemäß Tabelle

Werkstoff und Festigkeit

Verkaufseinheit

Auswahl und Montage

• ✓Wählen Sie den Schäkel passend zur Belastung – überschreiten Sie nicht die zulässige Arbeitslast von 6,5 t.
• ✓Berücksichtigen Sie bei mehreren Anschlagmitteln im Bügel den Neigungswinkel – die zulässige Arbeitslast gilt für die Belastung entlang der Schäkelachse.
• ✓Schrauben Sie den Bolzen bis zum Anschlag ein; sichern Sie ihn bei einer dauerhaften Verbindung gegen Losdrehen (z. B. mit Draht durch die Öse im Bolzenkopf).
