Scharnier 180° für Glashalter 45 x 45 x 26 mm AISI304, satiniert
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

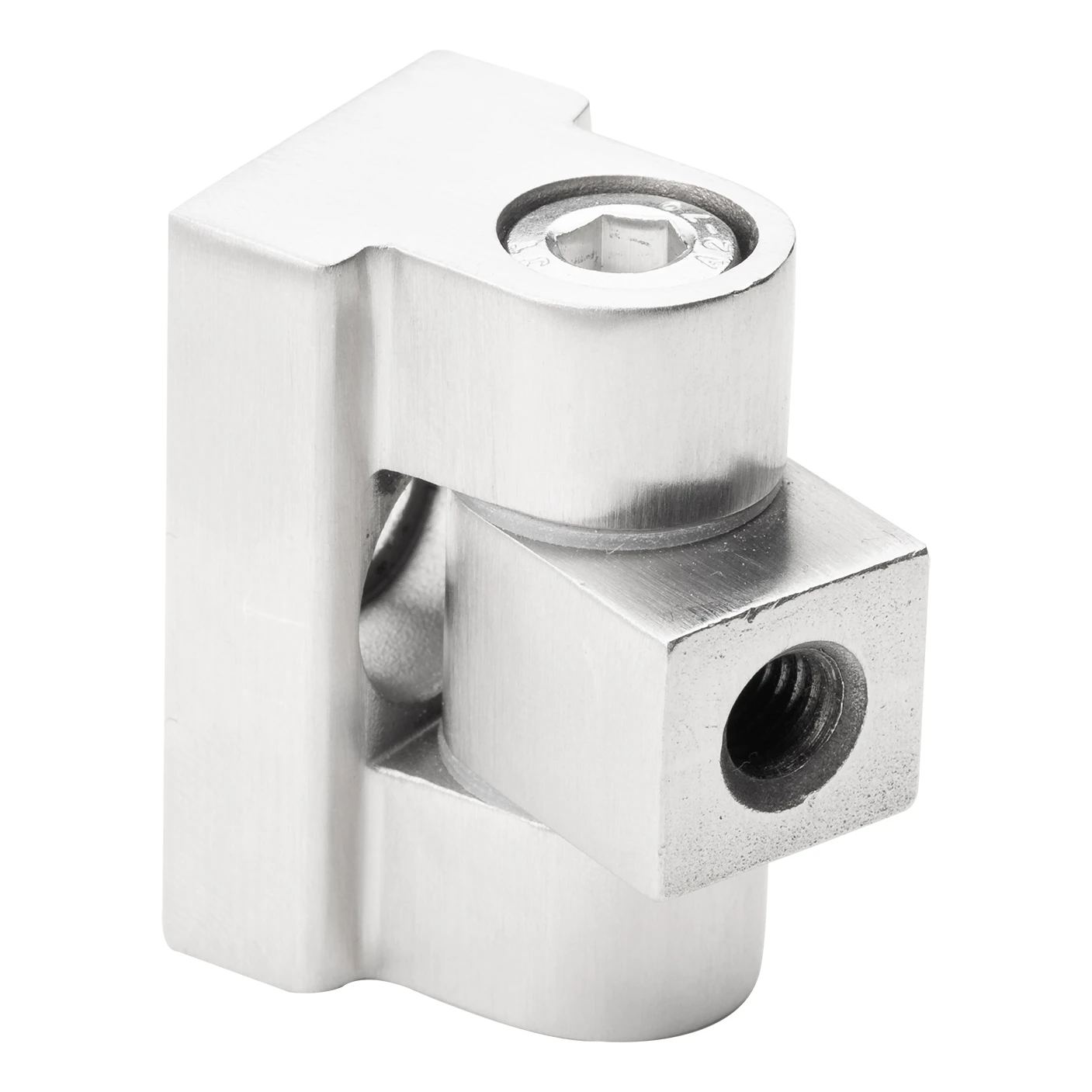

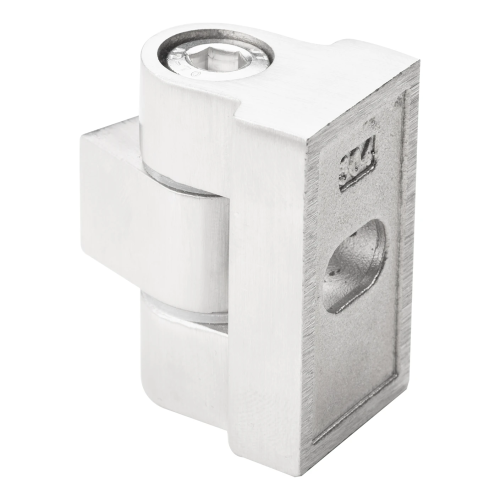

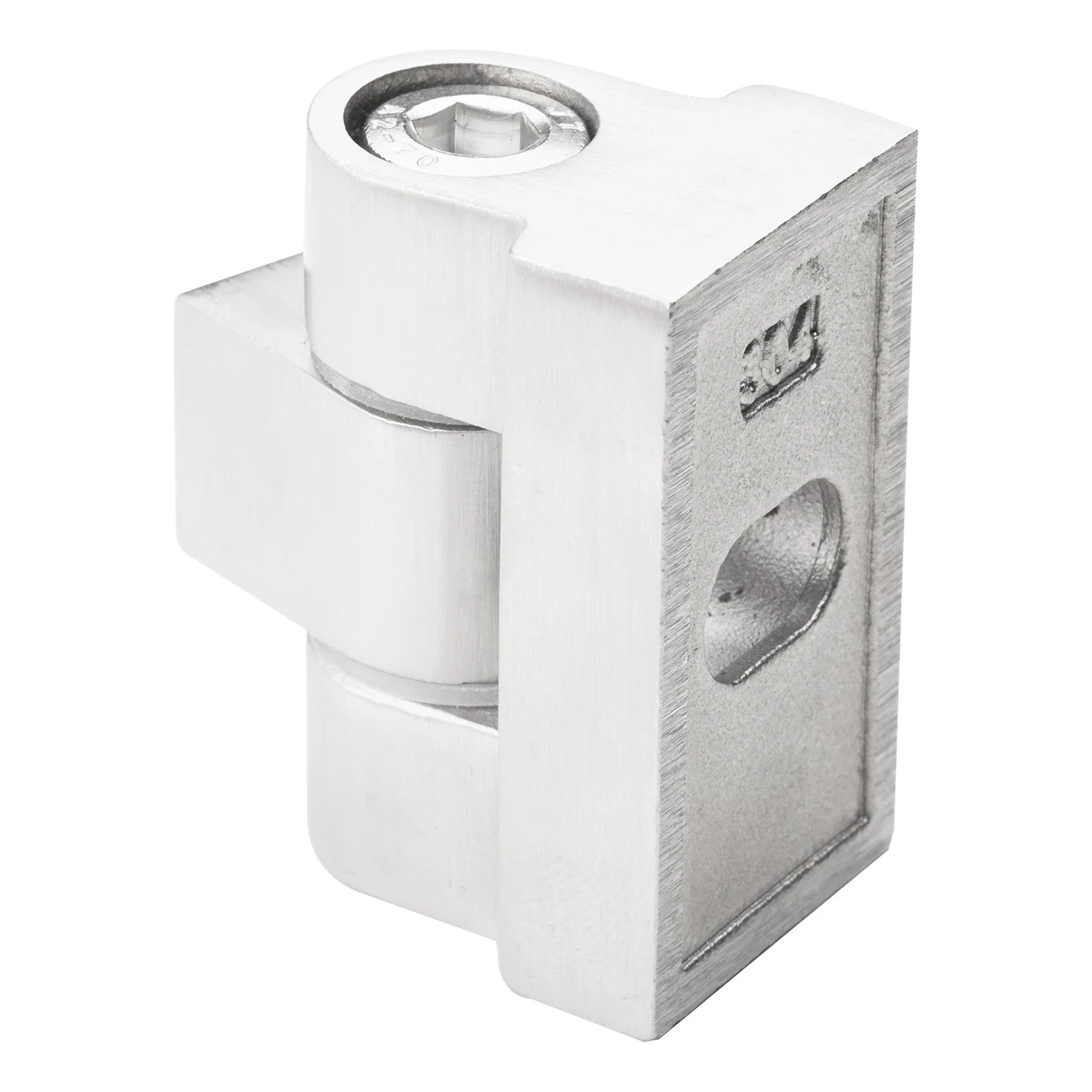

Scharnier 180° für Glashalter AISI 304 – 45×45×26 mm, satiniert
Scharnier 180° für Glashalter aus Edelstahl AISI 304 in satinierter Ausführung — präzises Verbindungselement für Glasgeländersysteme, die auf Rohren mit einem Durchmesser von 42,4 mm montiert werden. Dank des vollständigen Drehbereichs von 180° (2 × 90°) ermöglicht es eine stufenlose Winkelverstellung der Glaspaneele, was die Montage bei ungewöhnlichen Konstruktionsformen erheblich erleichtert.
Solide Konstruktion und Korrosionsbeständigkeit
Das Scharnier ist aus Edelstahl AISI 304 gefertigt, der hohe mechanische Festigkeit und ausgezeichnete Korrosionsbeständigkeit garantiert — auch in Umgebungen mit erhöhter Feuchtigkeit wie Schwimmbädern, Terrassen oder Balkonen. Die satinierte Oberflächenausführung kaschiert wirksam Fingerabdrücke und kleine Verschmutzungen und bewahrt das elegante, moderne Aussehen über die gesamte Nutzungsdauer.
Die Montage erfolgt durch Verschraubung (Gewinde M8), was eine hohe Verbindungsfestigkeit gewährleistet und gleichzeitig eine einfache Demontage ohne Spezialwerkzeug ermöglicht. Das ist ein wichtiger Vorteil für Montageteams, die die Einstellung der Glaspaneele während der Installation schnell korrigieren können.
Technische Spezifikation
- Material: Edelstahl AISI 304
- Ausführung: satiniert
- Öffnungswinkel: 180° (2 × 90°)
- Rohrdurchmesser: 42,4 mm (R 21,2 mm)
- Glasstärke: von 6 mm bis 10,76 mm
- Grundabmessungen (L × H × B): 45 × 45 × 26 mm
- Abmessungen Drehauge (L × H × B): 24,5 × 18 × 15 mm
- Einbautiefe (Referenzmaß): ca. 40,1 mm
- Montagegewinde: M8
- Bolzenlochdurchmesser: ø8,2 / ø8,5 mm
- Schraubenkopf-Senkungsdurchmesser: ø13,5 mm
- Langloch im Grundteil: 13,5 × 9 mm
- Fasen: 2×C0,5 am Auge, C1 an Gewindebohrungen
- Oberflächenrauheit: Ra 1,6 / Ra 3,2
- Gewicht: 0,16 kg
- EAN: 5903313205153
Anwendung und Kompatibilität
Das Scharnier ist für die Verwendung mit Glashaltern für Glasstärken von 6 bis 10,76 mm vorgesehen, was sowohl einzelne gehärtete Scheiben als auch laminiertes VSG-Glas umfasst. Montiert auf Rohre mit einem Durchmesser von 42,4 mm, bewährt es sich hervorragend in Glasgeländersystemen, Handläufen und architektonischen Verglasungen. Das Langloch im Grundteil ermöglicht eine präzise Justierung der Montageposition.

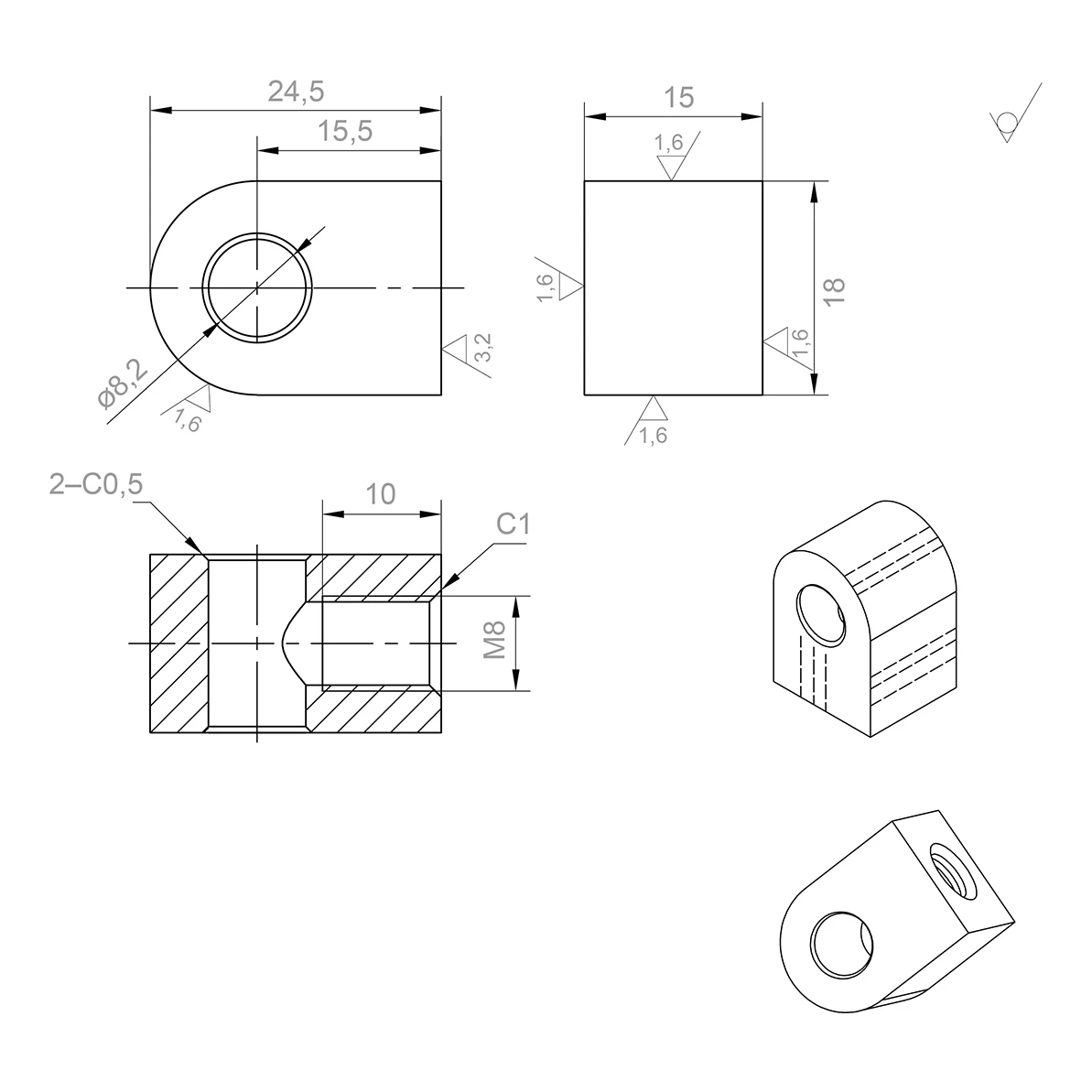

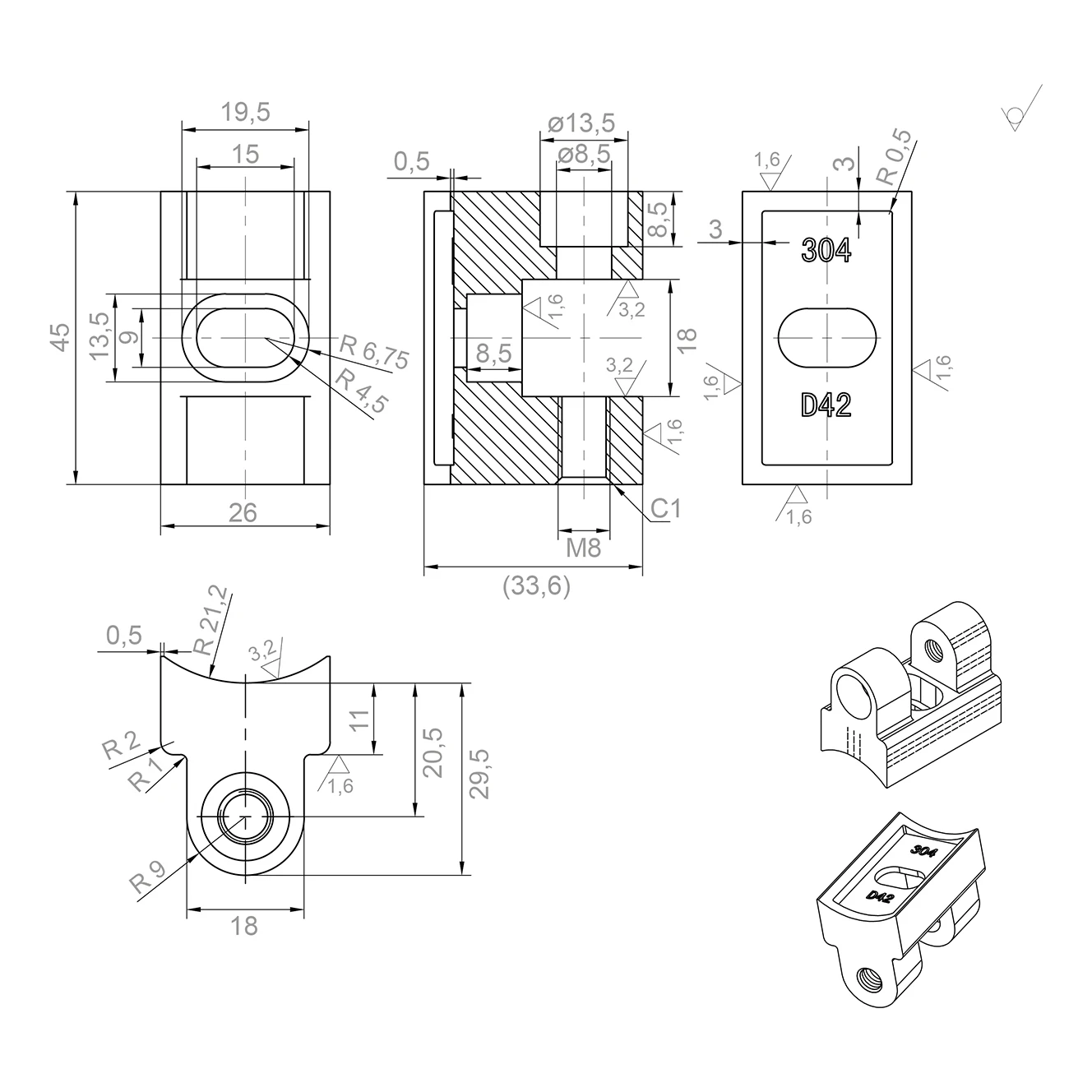

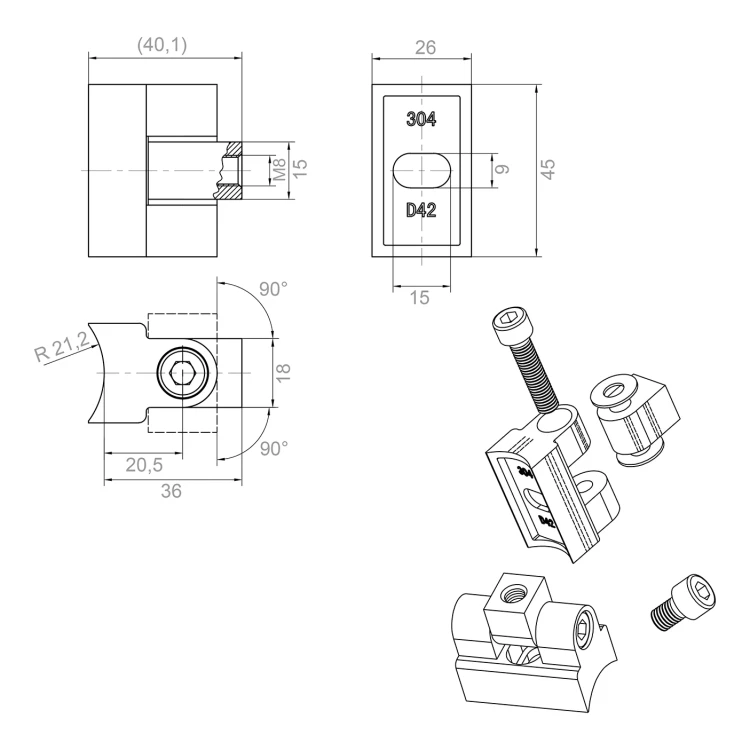

Maßzeichnungen
Technische Daten
| Oberfläche | Satin |
| Material | AISI 304 |
