Schaukelhaken mit metrischem Gewinde verzinkt M10×200 mm
Leave feedback on the product

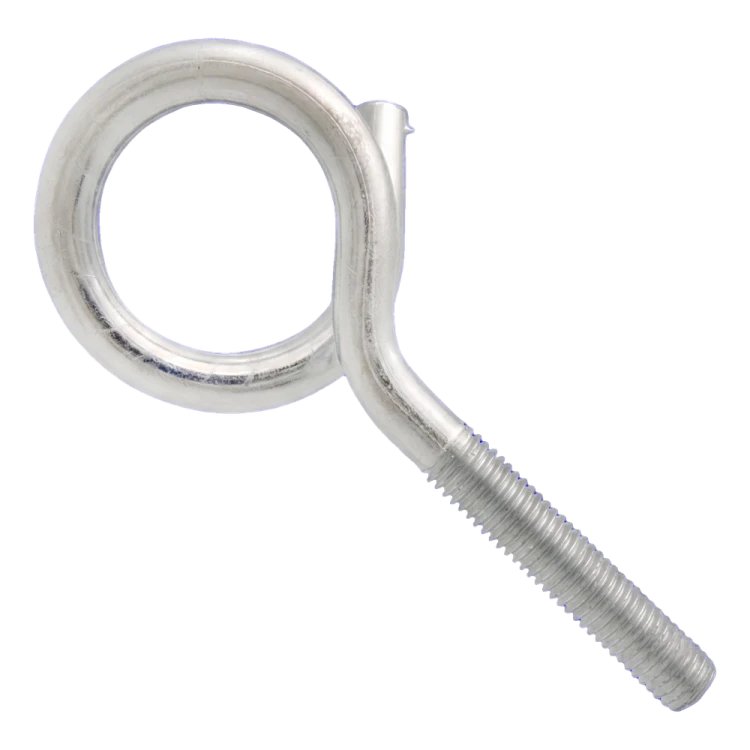

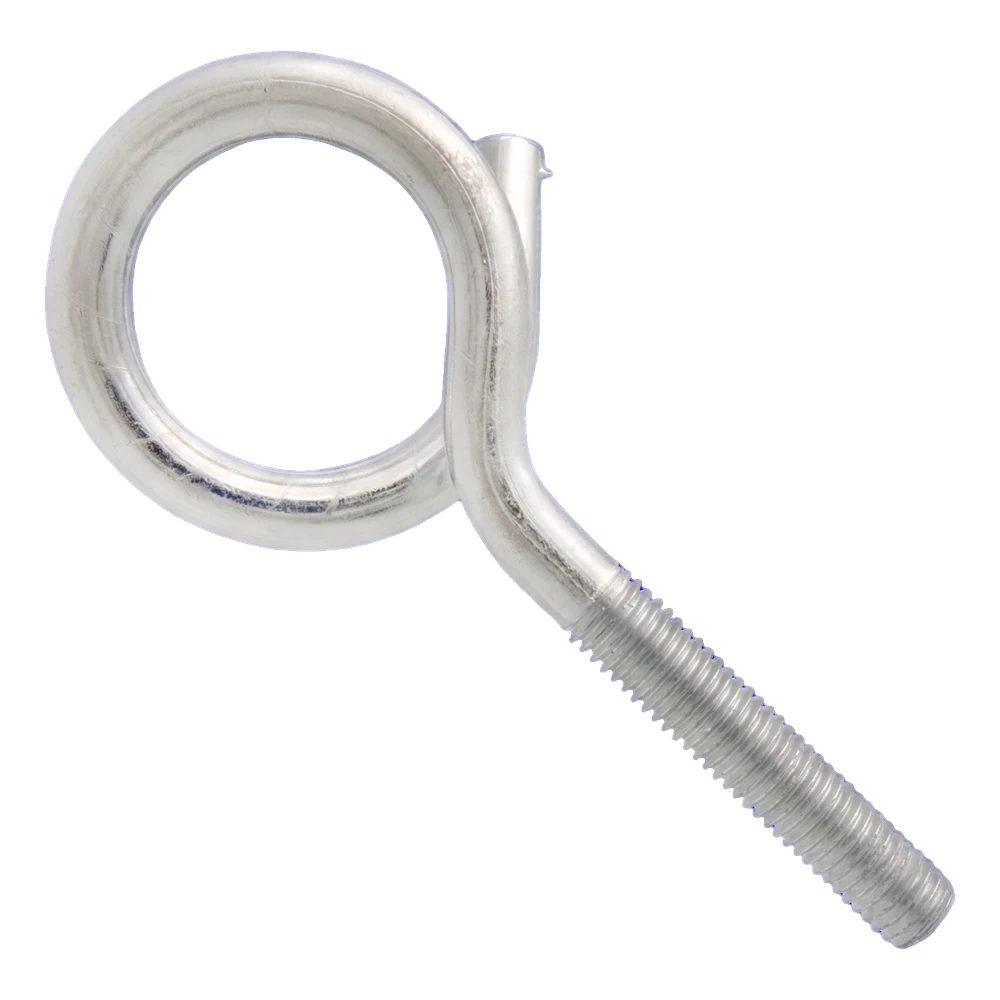

Schaukelhaken mit metrischem Gewinde HOH aus Stahl der Festigkeitsklasse 5.8, galvanisch verzinkt. Gewinde M10, Länge 200 mm, Gewindelänge 130 mm. Außendurchmesser der Öse Ø54 mm, Gewicht 0,155 kg. Für den Einsatz im Innenbereich und unter Überdachung.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 002-342
Produkteigenschaften
[PIM] haki-budowlane #1022
- Hakenform Schaukelhaken HOH
- Gewindeart M10
- Länge [mm] 200
Beschreibung
Gewindestange mit geschlossenem Ring und überstehendem Ende – zum Einschrauben in ein metrisches Gewinde, z. B. zum Aufhängen von Schaukeln und Seilen; Stahl der Festigkeitsklasse 5.8, galvanisch verzinkt
Über das Produkt
Der Schaukelhaken mit metrischem Gewinde dient zum Aufhängen von Schaukeln, Hängematten und Seilen. Er besteht aus einer Gewindestange mit geschlossenem Ring und überstehendem Ende. Er wird in ein Gegenstück mit Innengewinde eingeschraubt, zum Beispiel in eine Ankerhülse, eine Mutter oder eine Gewindebohrung.

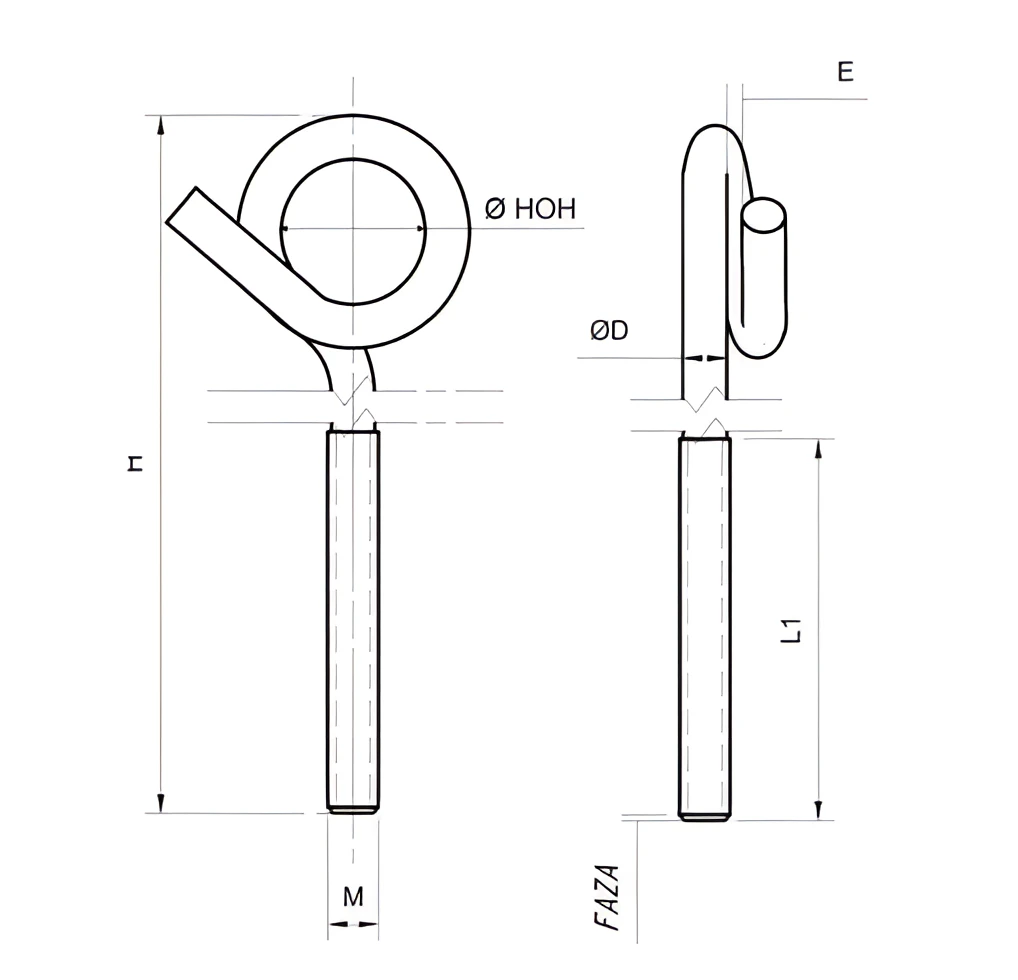

Die Bezeichnung M10 gibt das metrische Gewinde des Hakens an – das Gewinde des Gegenstücks muss darauf abgestimmt sein. Die Gesamtlänge H beträgt 200 mm und wird vom Gewindeende bis zum äußersten Punkt des gebogenen Teils gemessen. Die Gewindelänge L1 beträgt 130 mm, der Außendurchmesser der Biegung Dz beträgt 54 mm. Dies sind Nennwerte gemäß der Tabelle des Herstellers. Schrauben Sie den Haken bis zur vom Gegenstück vorgegebenen Einschraubtiefe ein und sichern Sie das über das Gegenstück hinausragende Gewinde mit einer Kontermutter. Richten Sie das Hakenende nach der Montage in Belastungsrichtung aus; belasten Sie den Haken an der Biegung nicht seitlich.
Werkstoff: Stahl. Festigkeitsklasse: 5.8. Beschichtung: galvanisch verzinkt. Die Zinkbeschichtung schützt den Stahl unter üblichen Bedingungen vor Korrosion; wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung. Der Hersteller gibt keine Tragfähigkeit des Hakens an. Die zulässige Belastung hängt vom Untergrund und von der Befestigungsart ab – sie wird durch die Planung oder den Ankerhersteller festgelegt. Verwenden Sie den Haken weder zum Heben von Lasten noch zur Personensicherung.
Auswahl und Montage
- ✓Stimmen Sie das Gewinde des Gegenstücks auf M10 ab – Anker, Mutter oder Hülse mit Innengewinde.

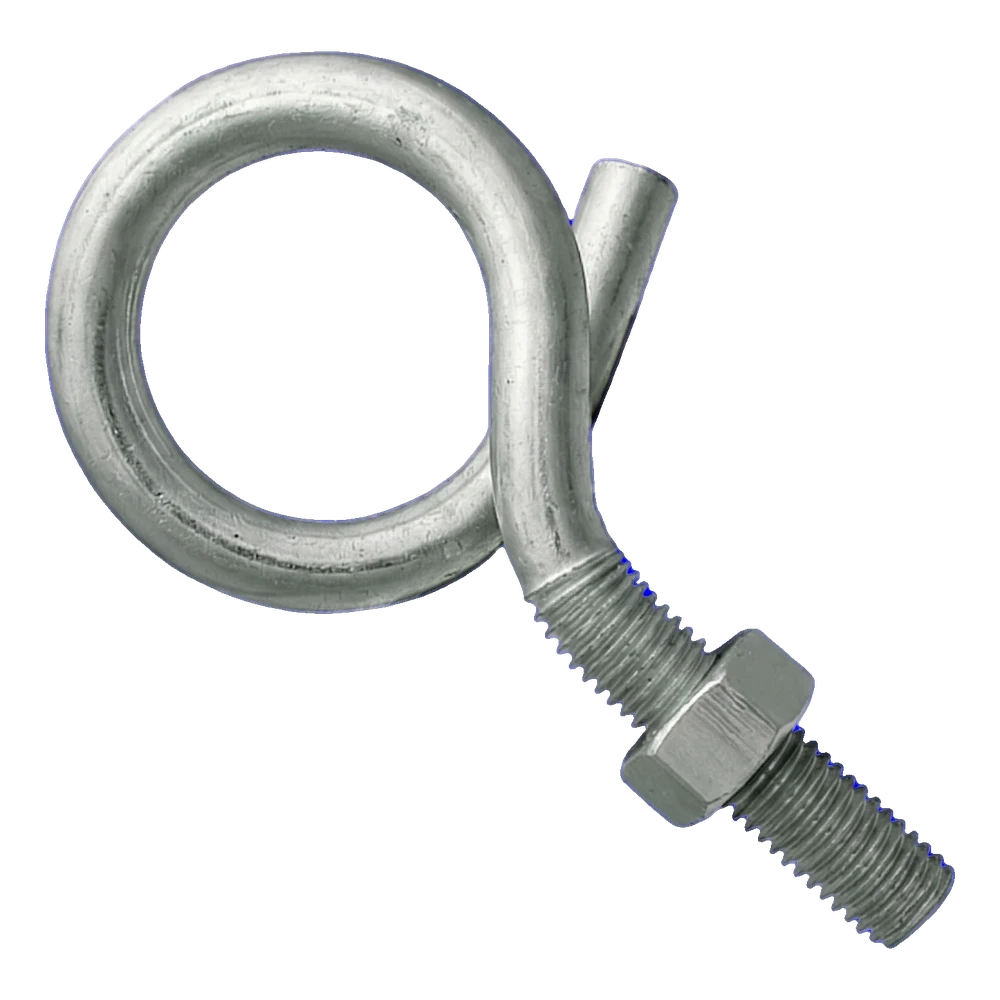

- ✓Schrauben Sie den Haken bis zur vom Gegenstück vorgegebenen Einschraubtiefe ein (verfügbares Gewinde: L1 = 130 mm); sichern Sie das über das Gegenstück hinausragende Gewinde mit einer Kontermutter.
- ✓Richten Sie das Hakenende nach der Montage in Belastungsrichtung aus; belasten Sie den Haken an der Biegung nicht seitlich.
Wichtig
Der Hersteller gibt keine Tragfähigkeit des Hakens an. Die zulässige Belastung hängt vom Untergrund und von der Befestigungsart ab – sie wird durch die Planung oder den Ankerhersteller festgelegt. Verwenden Sie den Haken weder zum Heben von Lasten noch zur Personensicherung.
