Schaukelhaken mit metrischem Gewinde verzinkt M6×120 mm

Gewindestange mit geschlossenem Ring und überstehendem Ende – zum Einschrauben in ein metrisches Gewinde, z. B. zum Aufhängen von Schaukeln und Seilen; Stahl der Festigkeitsklasse 5.8, galvanisch verzinkt

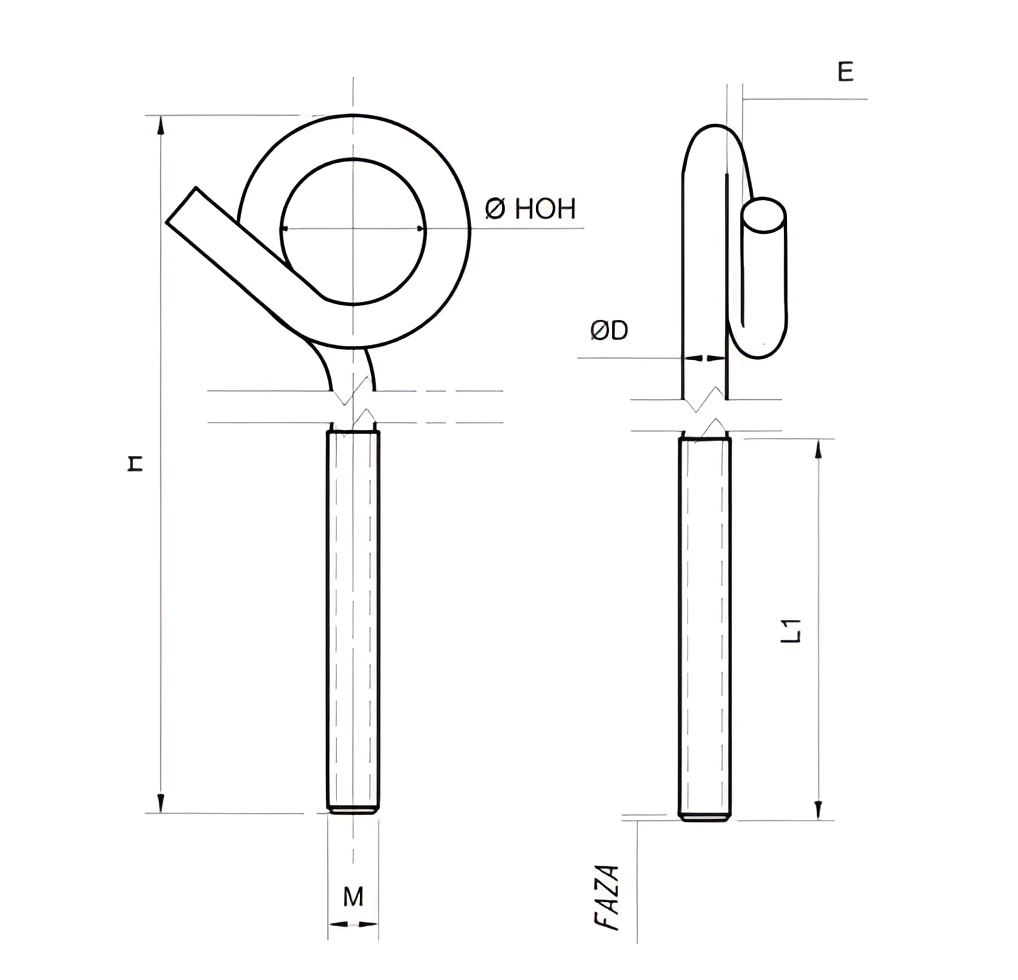

Maßzeichnung in voller Größe öffnen

Über das Produkt

Der Schaukelhaken mit metrischem Gewinde dient zum Aufhängen von Schaukeln, Hängematten und Seilen. Er besteht aus einer Gewindestange mit geschlossenem Ring und überstehendem Ende. Er wird in ein Gegenstück mit Innengewinde eingeschraubt, zum Beispiel in eine Ankerhülse, eine Mutter oder eine Gewindebohrung.

Die Bezeichnung M6 gibt das metrische Gewinde des Hakens an – das Gewinde des Gegenstücks muss darauf abgestimmt sein. Die Gesamtlänge H beträgt 120 mm und wird vom Gewindeende bis zum äußersten Punkt des gebogenen Teils gemessen. Die Gewindelänge L1 beträgt 75 mm, der Außendurchmesser der Biegung Dz beträgt 27 mm. Dies sind Nennwerte gemäß der Tabelle des Herstellers. Schrauben Sie den Haken bis zur vom Gegenstück vorgegebenen Einschraubtiefe ein und sichern Sie das über das Gegenstück hinausragende Gewinde mit einer Kontermutter. Richten Sie das Hakenende nach der Montage in Belastungsrichtung aus; belasten Sie den Haken an der Biegung nicht seitlich.

Werkstoff: Stahl. Festigkeitsklasse: 5.8. Beschichtung: galvanisch verzinkt. Die Zinkbeschichtung schützt den Stahl unter üblichen Bedingungen vor Korrosion; wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung. Der Hersteller gibt keine Tragfähigkeit des Hakens an. Die zulässige Belastung hängt vom Untergrund und von der Befestigungsart ab – sie wird durch die Planung oder den Ankerhersteller festgelegt. Verwenden Sie den Haken weder zum Heben von Lasten noch zur Personensicherung.

Abmessungen

Werkstoff und Beschichtung

Verkaufseinheit

Auswahl und Montage

• ✓Stimmen Sie das Gewinde des Gegenstücks auf M6 ab – Anker, Mutter oder Hülse mit Innengewinde.
• ✓Schrauben Sie den Haken bis zur vom Gegenstück vorgegebenen Einschraubtiefe ein (verfügbares Gewinde: L1 = 75 mm); sichern Sie das über das Gegenstück hinausragende Gewinde mit einer Kontermutter.
• ✓Richten Sie das Hakenende nach der Montage in Belastungsrichtung aus; belasten Sie den Haken an der Biegung nicht seitlich.
