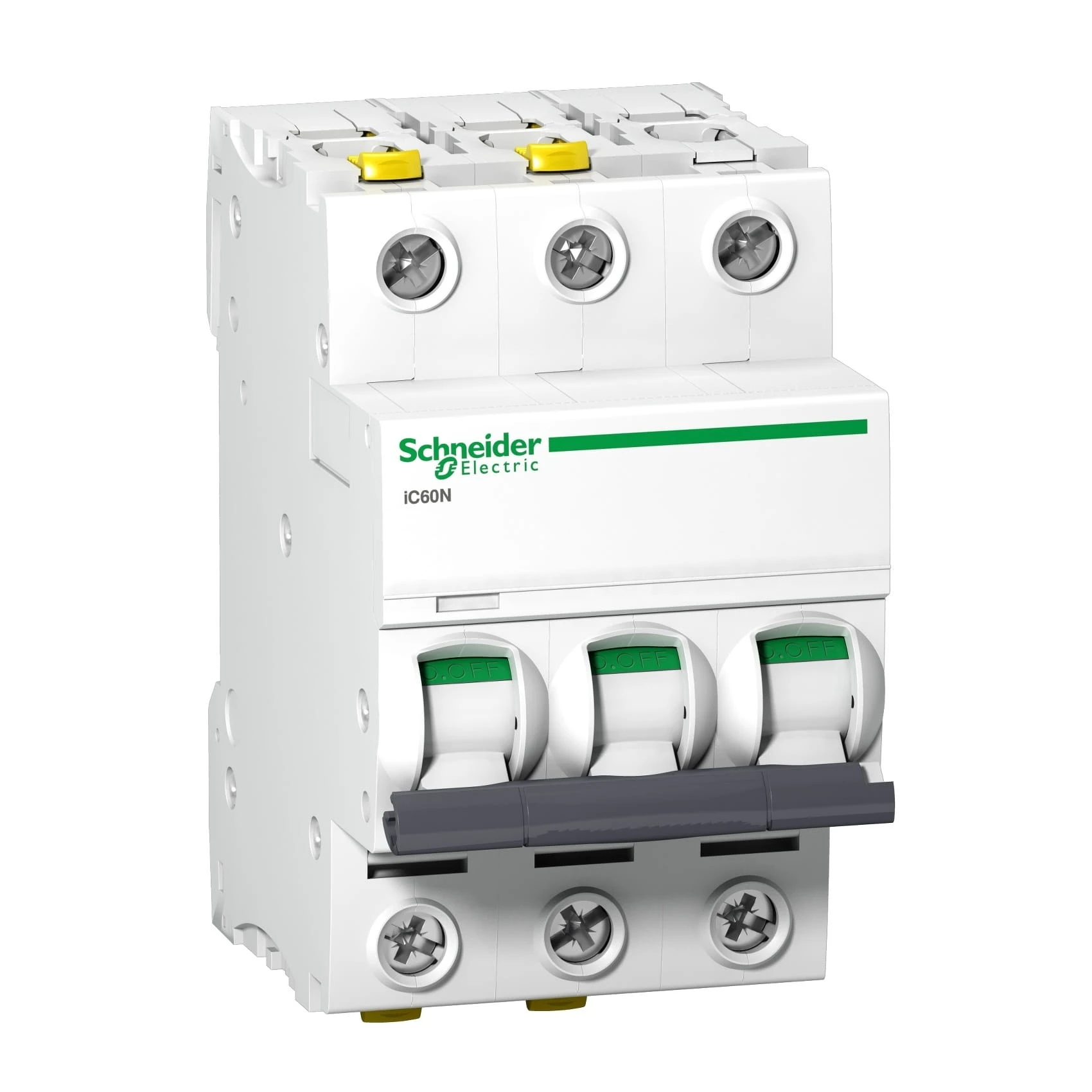

Schneider Electric Leitungsschutzschalter B 16A 3-polig 6kA Acti9
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung
Schneider Electric Leitungsschutzschalter B 16A 3P 6kA Acti9
Der Leitungsschutzschalter B 16A 3P 6kA iC60N-B16-3 Acti9 A9F03316 von SCHNEIDER ELECTRIC schützt elektrische Installationen zuverlässig vor Überlastung und Kurzschluss.
Er eignet sich ideal zum Schutz elektrischer Installationen in Wohngebäuden und ähnlichen Objekten und lässt sich mit anderen Geräten zu einem vollständigen Schutzsystem kombinieren, das auf die Anforderungen des Wohnungsbaus zugeschnitten ist. Er zeichnet sich durch ein Kurzschluss-Schaltvermögen von 6kA aus.
Spezifikation
| Parameter | Wert |
|---|---|
| Geräteanwendung | Verteilung |
| Produktpalette | Acti 9 |
| Produktname | Acti 9 iC60 |
| Produkt- oder Komponententyp | Leitungsschutzschalter |
| Kurzbezeichnung des Geräts | IC60N |
| Polbeschreibung | 3P |
| Anzahl der geschützten Pole | 3 |
| [In] Bemessungsstrom | 16 A |
| Netzart | [[Gleichstrom (DC) Wechselstrom (AC)]] |
| Auslösetechnologie | Thermomagnetisch |
| Charakteristik | B |
| Gebrauchskategorie | [[Kategorie A gemäß EN 60898-1 Kategorie A gemäß IEC 60898-1]] |
| Trennfunktion | [[Ja gemäß EN 60898-1 Ja gemäß EN 60947-2 Ja gemäß IEC 60898-1 Ja gemäß IEC 60947-2]] |
| Normen | [[IEC 60898-1 EN 60947-2 IEC 60947-2 EN 60898-1]] |
Ergänzende Parameter
| Parameter | Wert |
|---|---|
| Netzfrequenz | 50/60 Hz |
| Obere Grenze der magnetischen Auslösung | 4 x In +/- 20 % |
| Strombegrenzungsklasse | [[3 gemäß EN 60898-1 3 gemäß IEC 60898-1]] |
| Bemessungsisolierspannung [Ui] | [[500 V Wechselstrom (AC) 50/60 Hz gemäß EN 60947-2 500 V Wechselstrom (AC) 50/60 Hz gemäß IEC 60947-2]] |
| Bemessungsstoßspannungsfestigkeit [Uimp] | [[6 kV gemäß EN 60947-2 6 kV gemäß IEC 60947-2]] |
| Kontaktstellungsanzeige | Ja |
| Steuerungsart | Hebel |
| Lokale Signalisierung | Auslöseanzeige |
| Montagebasis | DIN-Schiene |
| Breite in 9-mm-Modulen | 6 |
| Höhe | 91 mm |
| Breite | 54 mm |
| Tiefe | 78,5 mm |
| Produktgewicht | 0,375 kg |
| Farbe | Weiß |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 10000 Zyklen |
| Anschlüsse - Klemmen | [[Doppelklemme (oben oder unten) 1…25 mm² starr Doppelklemme (oben oder unten) 1…16 mm² flexibel]] |
| Abisoliertiefe | 14 mm für oben oder unten Anschluss |
| Anzugsmoment | 2 N.m oben oder unten |
| Fehlerstromschutz | Separater Block |
Betriebsumgebung
| Parameter | Wert |
|---|---|
| Schutzart IP | [[IP20 gemäß IEC 60529 IP20 gemäß EN 60529]] |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | IV |
| Tropikalisierung | 2 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur für Betrieb | -35…70 °C |
| Umgebungstemperatur für Lagerung | -40…85 °C |
Nachhaltigkeitsangebot
| Parameter | Wert |
|---|---|
| Status des nachhaltigen Angebots | Green Premium Produkt |
| Ohne SVHC REACh | Ja |
| Europäische RoHS-Richtlinie | Konform |
| Ohne toxische Schwermetalle | Ja |
| Ohne Quecksilber | Ja |
| China RoHS-Norm | Proaktive China RoHS-Richtlinie (außerhalb des rechtlichen Geltungsbereichs von China RoHS) |
| WEEE | Das Produkt muss gemäß den in der Europäischen Union geltenden Abfallvorschriften entsorgt werden und darf nicht mit dem normalen Hausmüll entsorgt werden. |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Dateien zum Herunterladen:
Technische Daten
| Schaltertyp | Überstrom |
| Nennstrom [A] | 16A |
| Polzahl | 3P |
| Kurzschlussleistung [kA] | 6 kA |
| Marke | SCHNEIDER ELECTRIC |
| Auslösecharakteristik | B |
