Schräger Trapezbrückenadapter mit EPDM-Dichtung H63 L330 – Aluminium-Dachadapter PV
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung

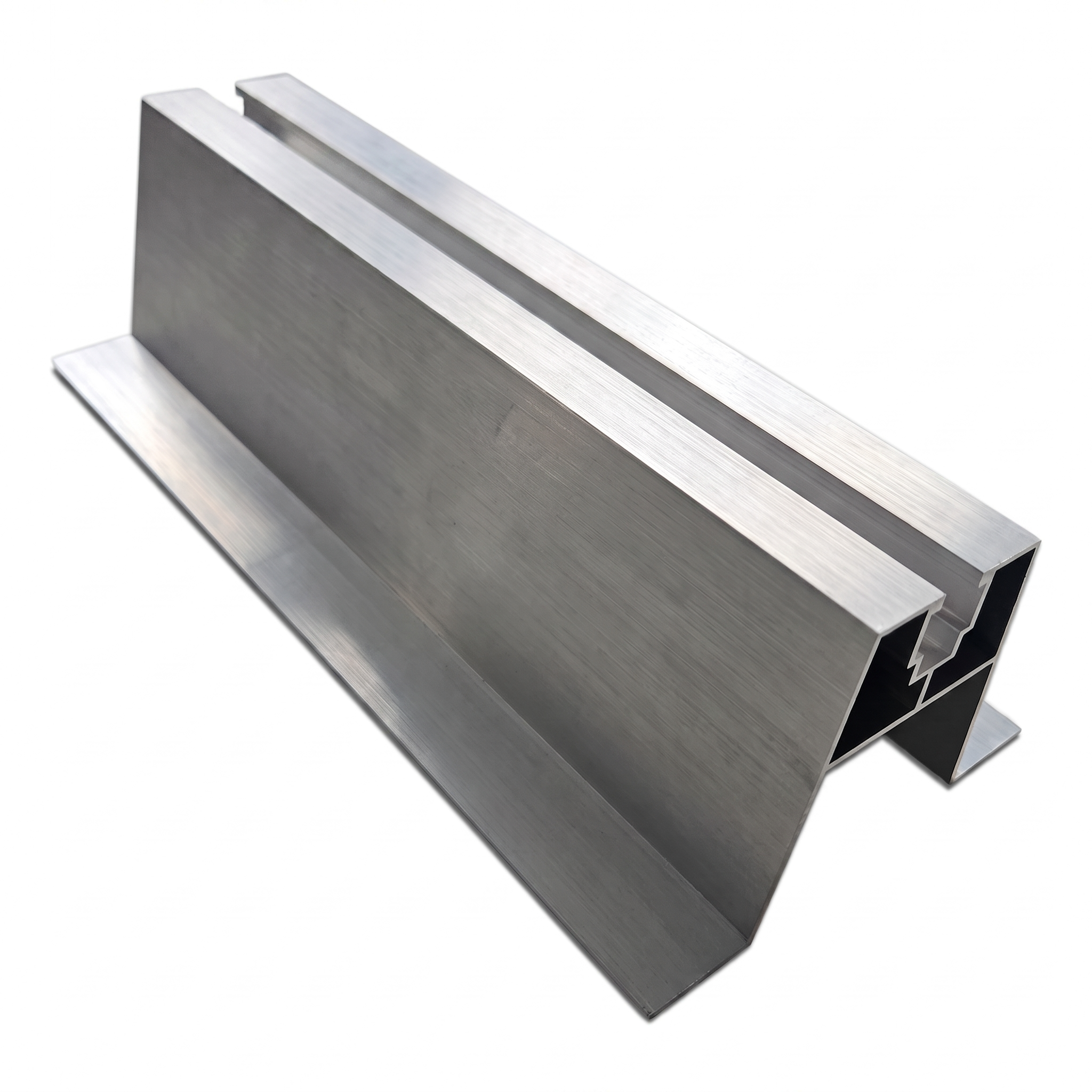

Schräger Trapez-Distanzblock mit EPDM-Dichtung H63 L330 – Aluminium
Schräger Trapez-Distanzblock mit EPDM-Dichtung ist ein Aluminium-Distanzelement für die Montage von Photovoltaikkonstruktionen auf Dächern mit Trapezblech. Das schräge Profil passt sich ideal der Wellengeometrie des Blechs an und bietet eine stabile und dichte Unterstützung der Montageschiene, ohne dass zusätzliche Ausgleichsunterlagen erforderlich sind.
Dank der integrierten EPDM-Dichtung schützt der Distanzblock die Dacheindeckung zuverlässig vor dem Eindringen von Wasser an der Befestigungsstelle. Die Dichtung gleicht Unebenheiten der Blechoberfläche aus und dämpft Mikrovibrationen, was die Lebensdauer der Verbindung verlängert und das Korrosionsrisiko an der Kontaktstelle minimiert.
Vorteile für das Montageteam
- Schräge Geometrie — Profil angepasst an die Neigung der Trapezblechwelle, eliminiert das Schneiden und Biegen von Elementen auf der Baustelle
- EPDM-Dichtung im Lieferumfang — montagefertiges Element, das keine separate Bestellung und kein Kleben von Dichtungen erfordert
- Aluminium — leichtes, korrosionsbeständiges Material, das den Transport auf das Dach erleichtert und eine jahrelange Haltbarkeit gewährleistet
- Kompaktes Gewicht 0,350 kg — einfach zu handhaben und zu lagern, belastet die Dachkonstruktion nicht
Abmessungen und technische Parameter
- Länge (L): 330 mm
- Höhe (H): 63 mm
- Gesamtbreite der Basis: 94,4 mm
- Breite der oberen Plattform: 40 mm
- Wandstärke des Profils: 1,2 mm
- Wandstärke des Befestigungskanals: 1,3 mm
- Breite des oberen Kanals (außen): 16,3 mm
- Breite des oberen Kanals (innen): 13,7 mm
- Gewicht: 0,350 kg
Material und Oberfläche
- Profilmaterial: Aluminium
- Oberfläche: Standardeloxierung
- Dichtung: EPDM
Profilaufbau

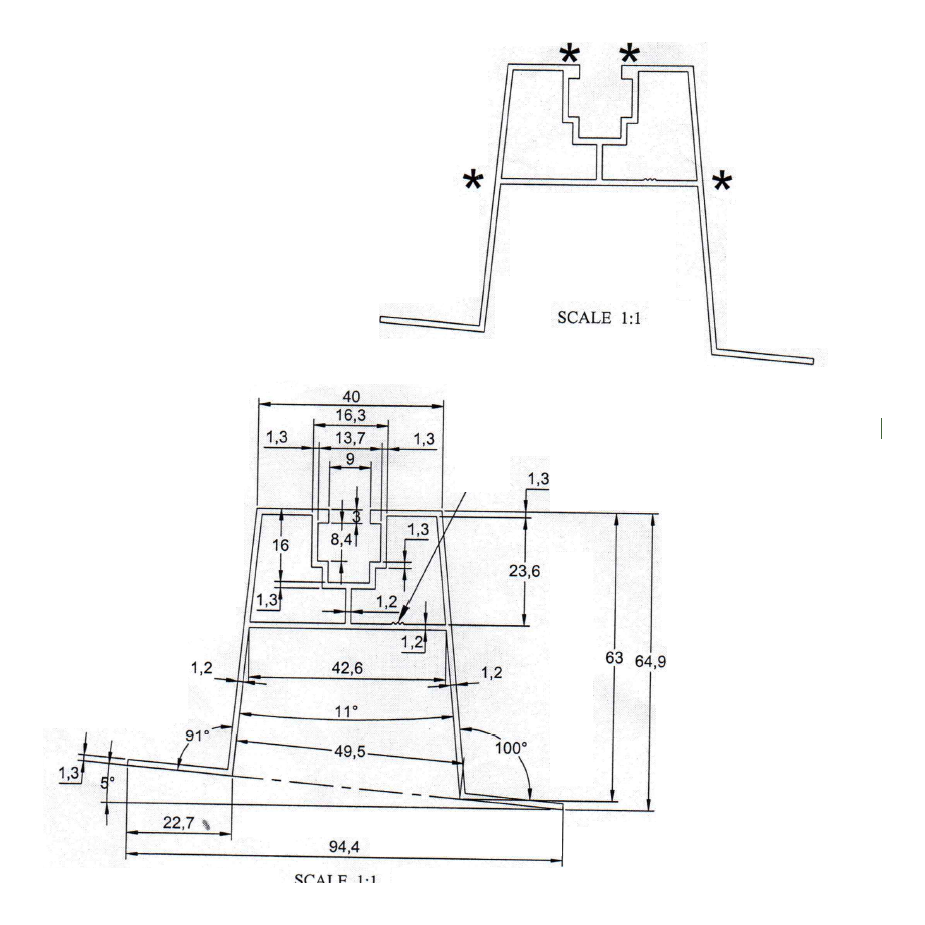

Der trapezförmige Profilquerschnitt verfügt über zwei symmetrische Füße, die an der Oberfläche des Dachabdeckblechs anliegen. Die Seitenwände gehen in einen inneren Verstärkungssteg über. Im oberen Teil des Profils befindet sich ein Montagekanal mit einer Innenbreite von 13,7 mm und einer Öffnung von 8,4 mm, der die Befestigung von Schrauben und Klemmen an Tragschienen ermöglicht. An mit einem Sternchen gekennzeichneten Stellen können Wärmespuren (Heat Lines) auftreten, die beim Strangpressen von Aluminium entstehen – dies stellt keinen Qualitätsmangel dar.
Der schräge Trapez-Distanzblock H63 L330 ist ein zuverlässiges Verbindungselement zwischen Trapezblech und Photovoltaikkonstruktion, das die Montagezeit verkürzt und die Qualität jeder Dachmontage verbessert.
