Schraubglied verzinkt 10 mm – Nennlast 500 kg
Leave feedback on the product

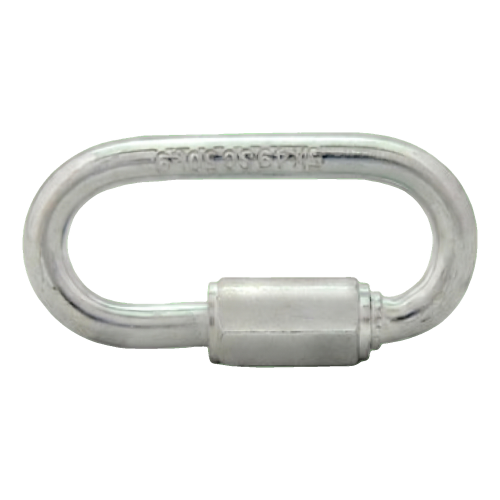

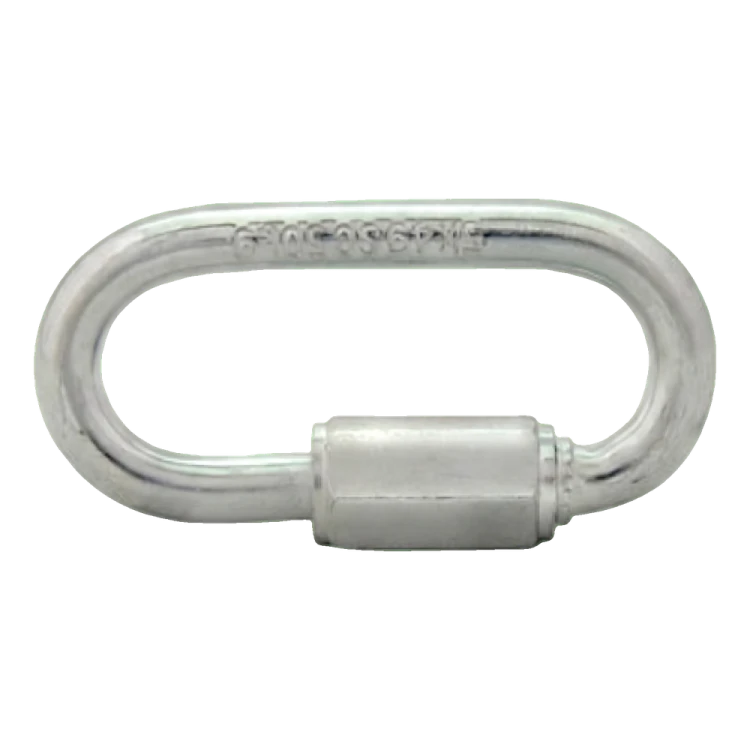

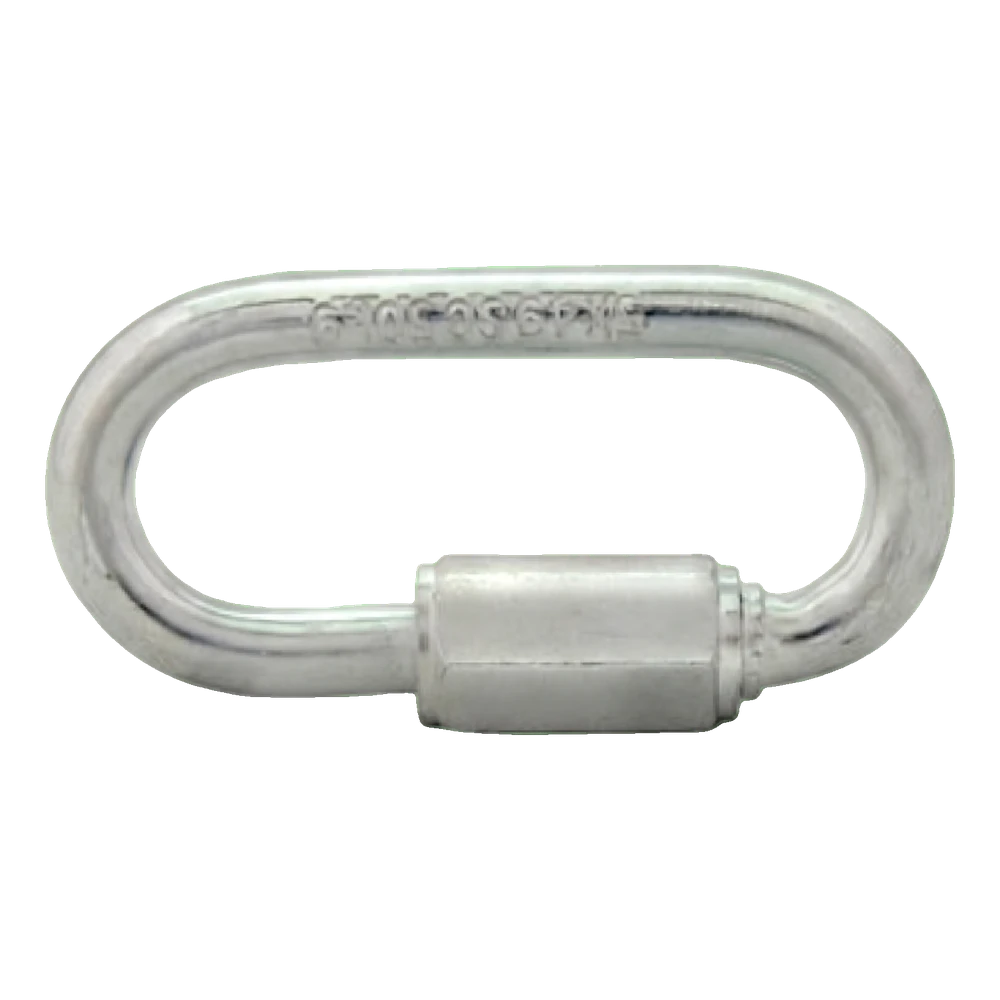

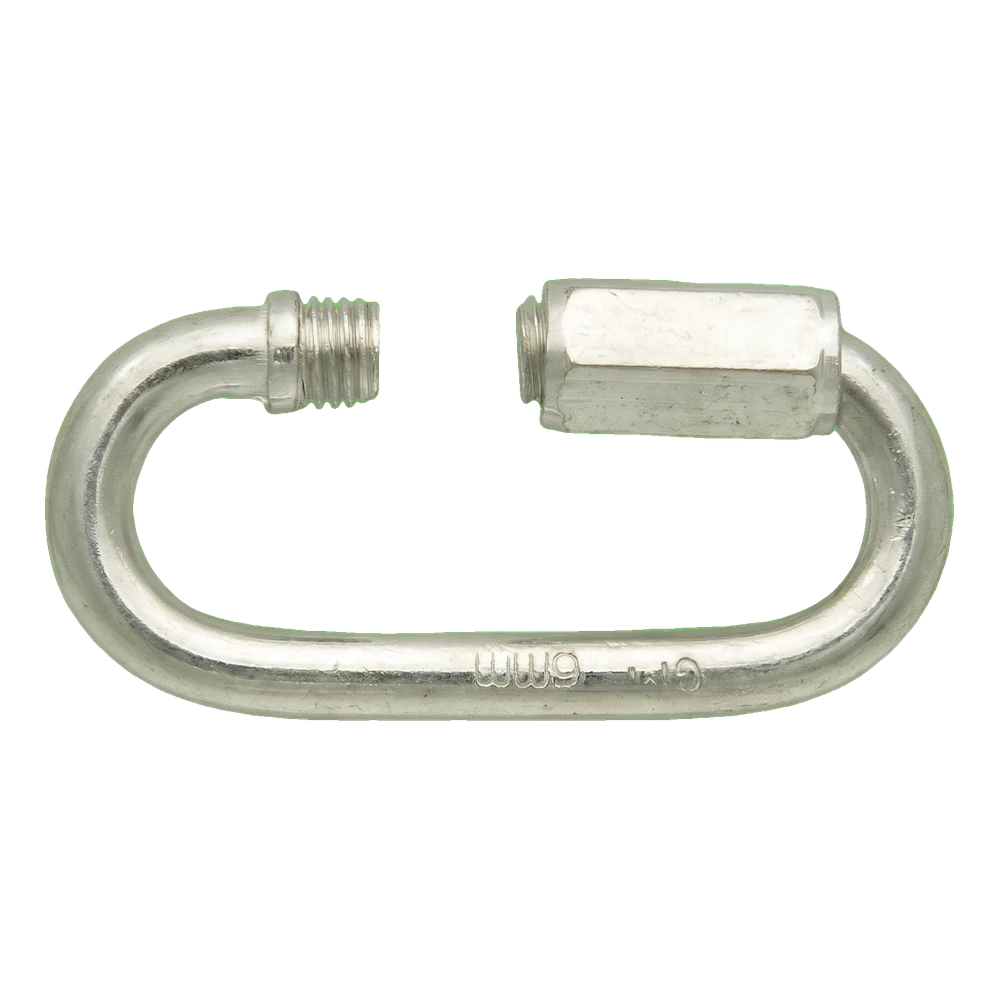

Schraubglied OGZ 10 aus Stahl C15, verzinkt, mit Gewindeverschluss. Durchmesser 10 mm, Länge 90 mm, Breite 41 mm, Innenbreite 29 mm. Nennlast 500 kg, Bruchlast 2000 kg. Gewicht 0,128 kg.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 002-543
Produkteigenschaften
[PIM] ogniwa-laczace #1050
- Art des Zubehörs Schraubglied
- Durchmesser 10
- Max. Tragkraft [kg] 500
Beschreibung
Schraubglied mit Gewindeverschluss zum Verbinden von Ketten, Seilen mit Kauschen und Halterungen; wird durch Aufschrauben der Hülse auf das Gewinde geschlossen, Stahl C15, verzinkt
Über das Produkt

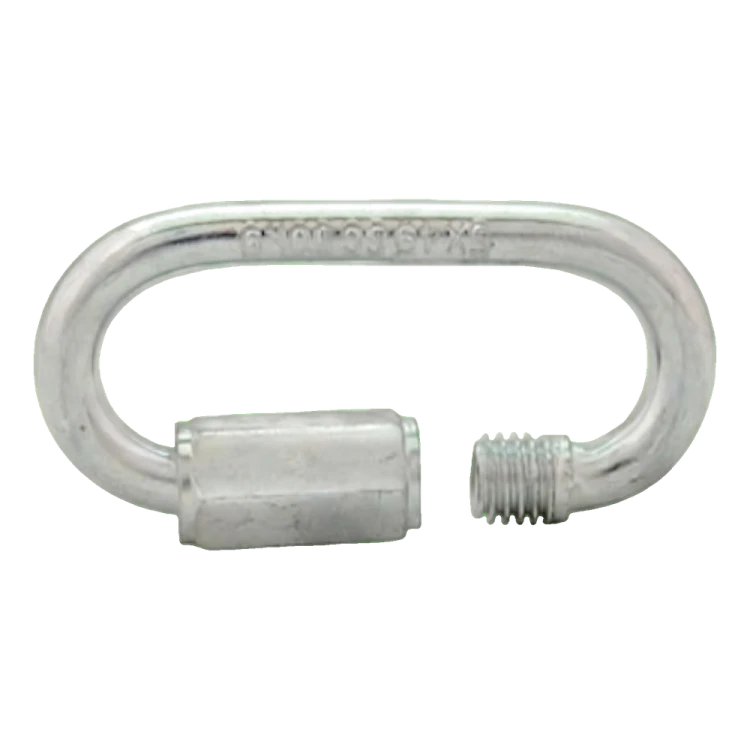

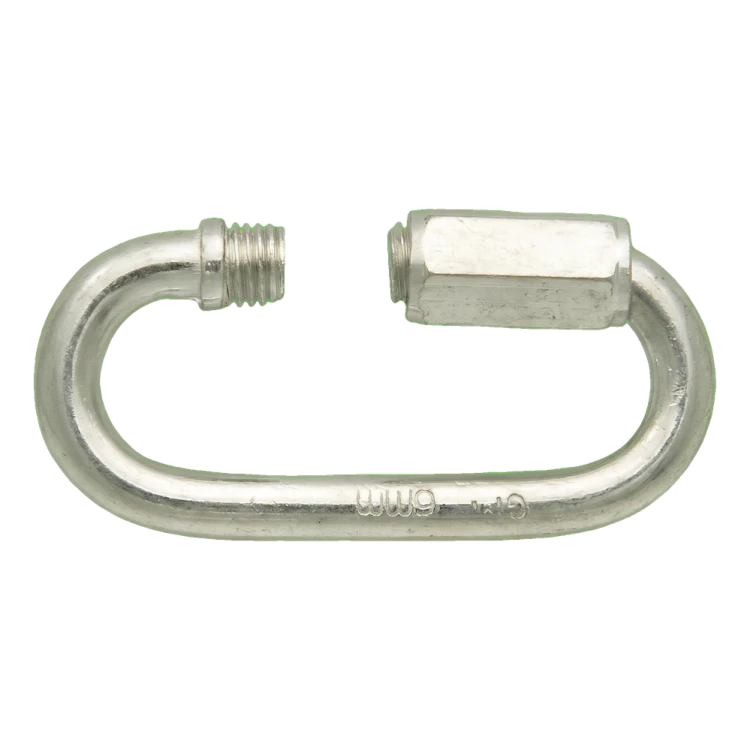

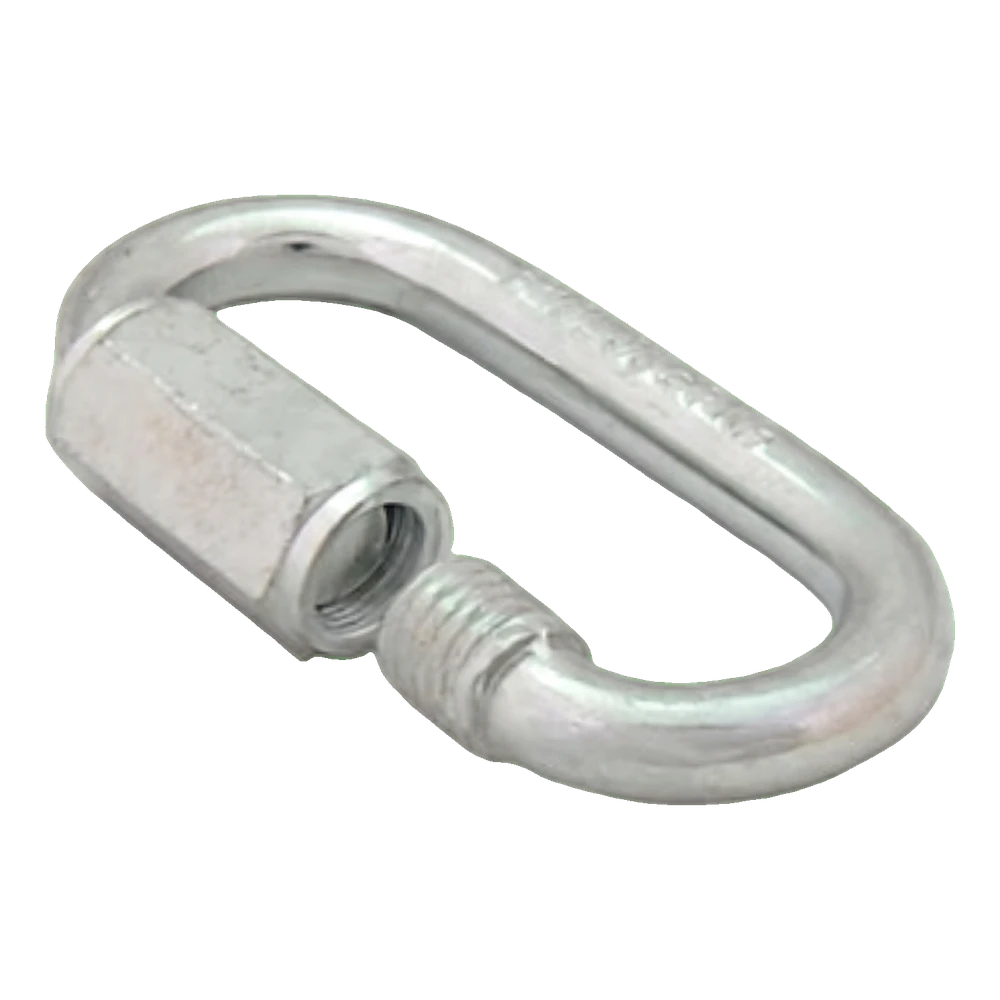

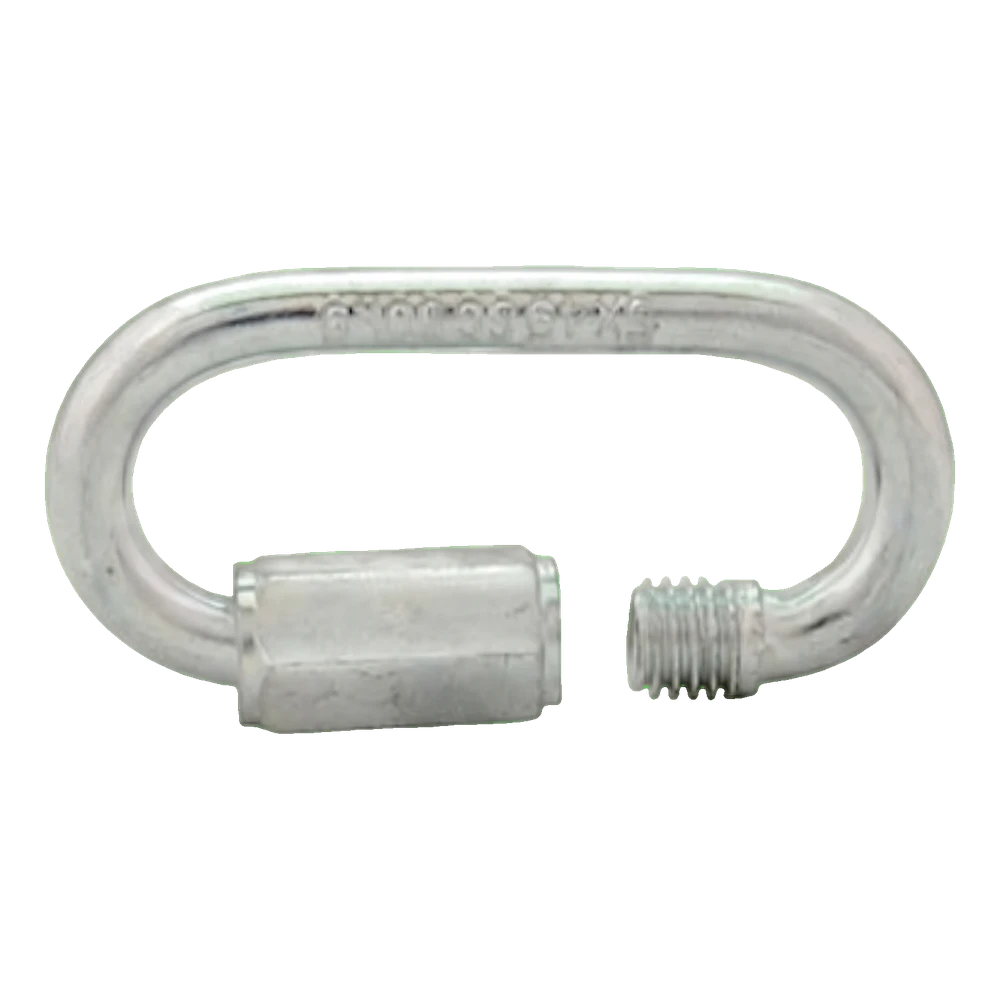

Das Schraubglied dient zum schnellen Verbinden von Ketten, Seilen mit Kauschen, Haken und Halterungen ohne Spezialwerkzeug. Es verfügt über einen Gewindeverschluss: Zum Öffnen wird die Hülse zurückgeschraubt, zum Schließen wird sie auf das Gewinde aufgeschraubt.

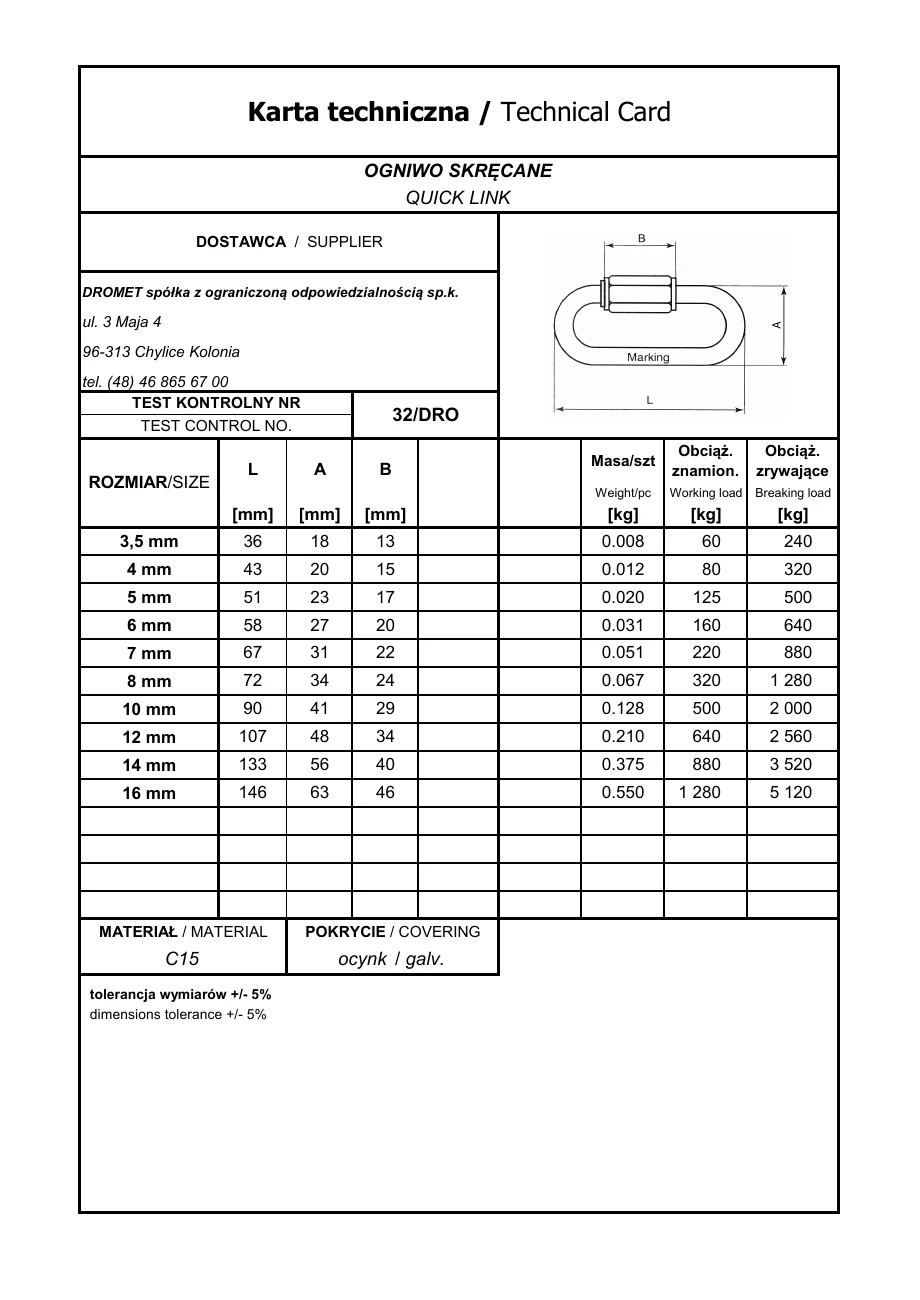

Die Größe 10 mm bezeichnet den Stabdurchmesser. Die Außenlänge L beträgt 90 mm, die Außenbreite A beträgt 41 mm und die Hülsenlänge B beträgt 29 mm. Dies sind Nennwerte gemäß dem Herstellerdatenblatt. Wählen Sie ein Schraubglied, dessen Tragfähigkeit mindestens derjenigen der zu verbindenden Kette entspricht. Schrauben Sie bei der Montage die Hülse zurück, bis die Öffnung des Schraubglieds frei ist, und setzen Sie die zu verbindenden Elemente so ein, dass sie weder auf dem Gewinde noch auf der Hülse aufliegen. Schrauben Sie anschließend die Hülse bis zum Anschlag fest – vor der Belastung muss das Schraubglied vollständig geschlossen sein.
Werkstoff: Stahl C15. Beschichtung: verzinkt. Die Zinkbeschichtung schützt den Stahl unter üblichen Bedingungen vor Korrosion; wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung. Die Nennlast gemäß dem Herstellerdatenblatt beträgt 500 kg und darf nicht überschritten werden. Die Bruchlast von 2000 kg ist ein Grenzwert und keine zulässige Arbeitslast. Das Schraubglied ist weder zum Heben von Lasten noch zur Personensicherung vorgesehen. Ersetzen Sie verschlissene, verformte oder korrodierte Elemente.
Auswahl und Montage
- ✓Schrauben Sie die Hülse zurück, bis die Öffnung des Schraubglieds frei ist.
- ✓Setzen Sie die zu verbindenden Elemente so ein, dass sie weder auf dem Gewinde noch auf der Hülse aufliegen.
- ✓Schrauben Sie die Hülse bis zum Anschlag fest – vor der Belastung muss das Schraubglied vollständig geschlossen sein.
Wichtig
Nicht zum Heben von Lasten oder zur Personensicherung. Überschreiten Sie nicht die Nennlast von 500 kg; ersetzen Sie verschlissene, verformte oder korrodierte Elemente.
