Schraubglied verzinkt 7 mm – Nennlast 220 kg
Leave feedback on the product

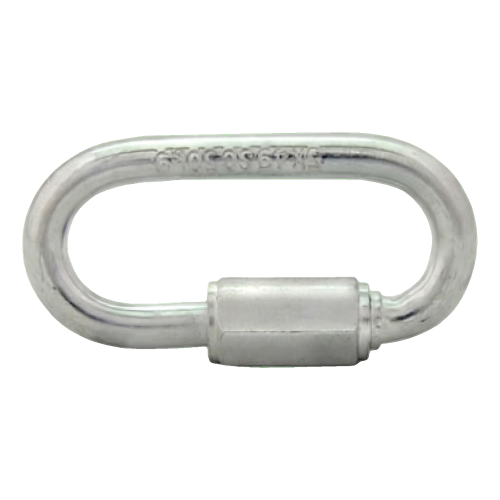

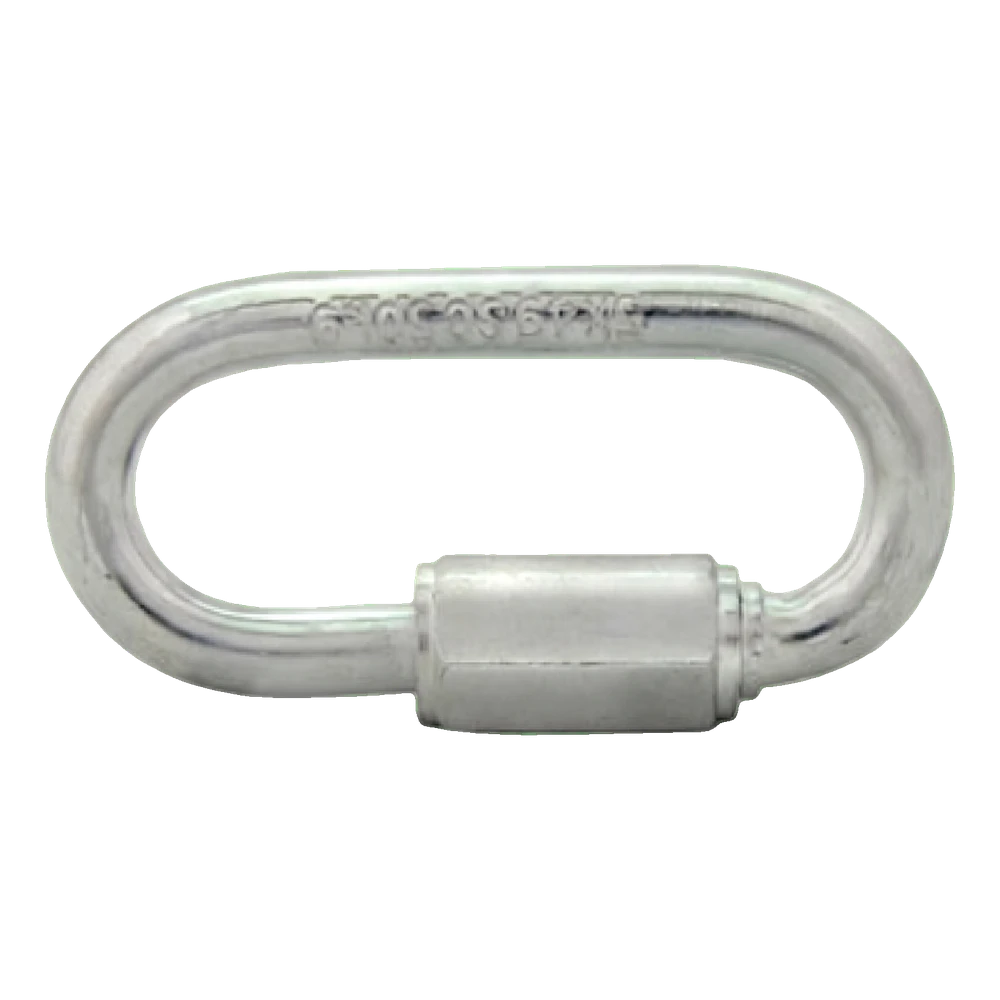

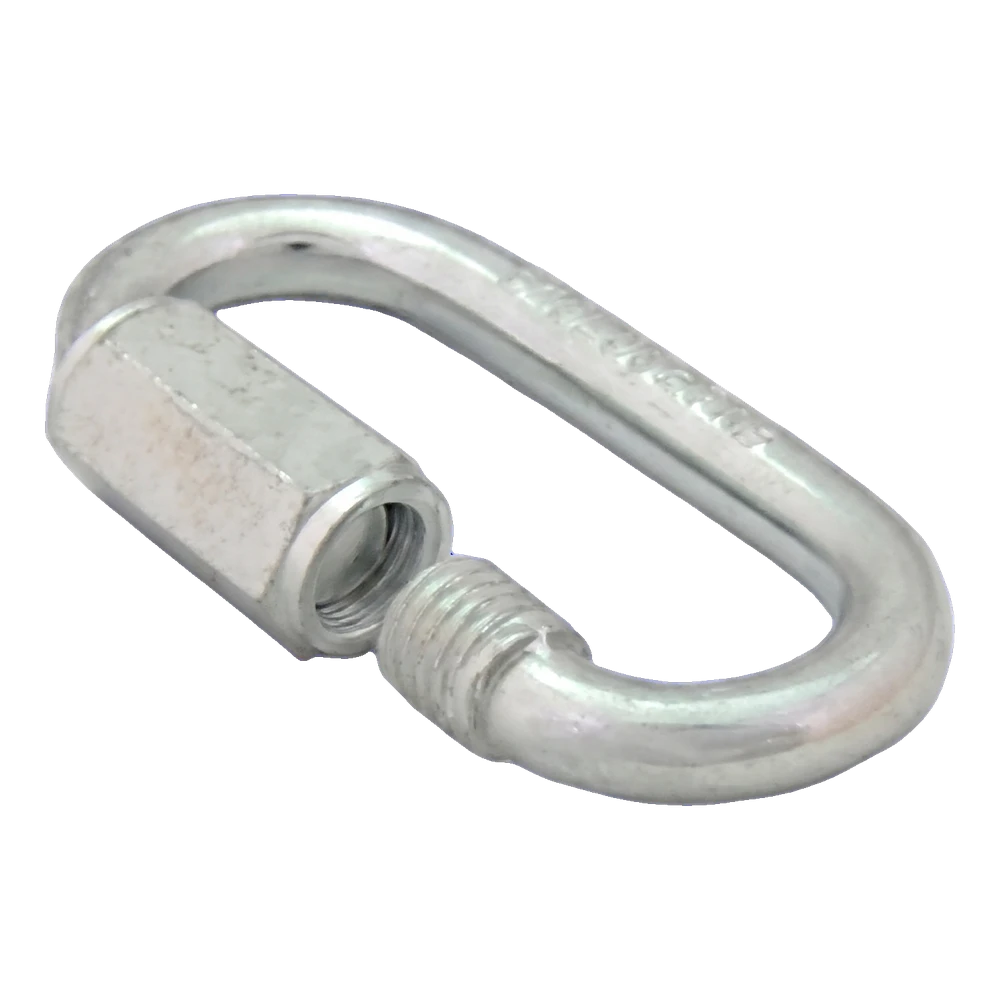

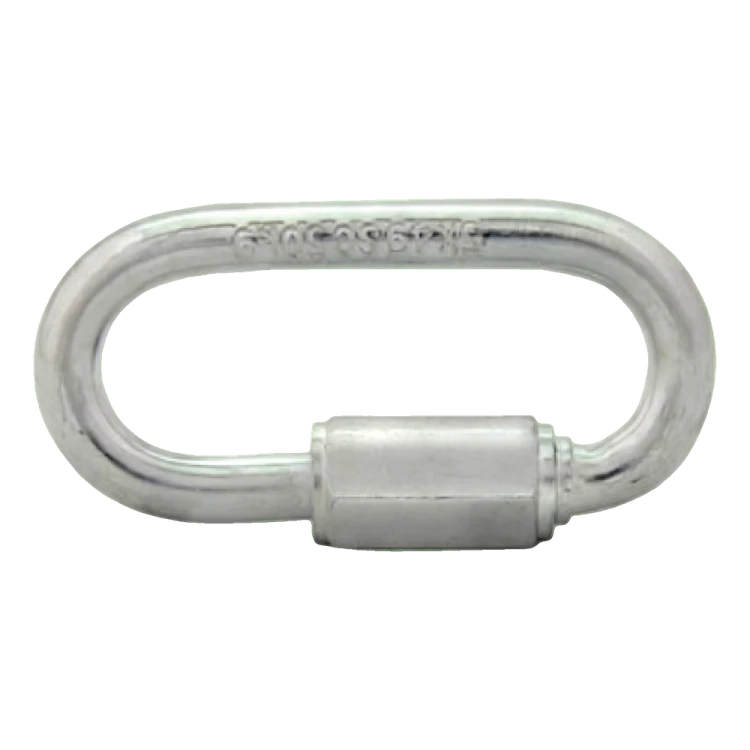

Schraubglied OGZ mit Gewindeverschluss, verzinkt, aus Stahl C15. Stabdurchmesser Ø 7 mm, Abmessungen 67 x 31 mm, Innenbreite 22 mm. Nennlast 220 kg, Bruchlast 880 kg. Gewicht 0,051 kg.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 002-541
Produkteigenschaften
[PIM] ogniwa-laczace #1050
- Art des Zubehörs Schraubglied
- Durchmesser 7
- Max. Tragkraft [kg] 220
Beschreibung
Schraubglied mit Gewindeverschluss zum Verbinden von Ketten, Seilen mit Kauschen und Halterungen; wird durch Aufschrauben der Hülse auf das Gewinde geschlossen, Stahl C15, verzinkt
Über das Produkt

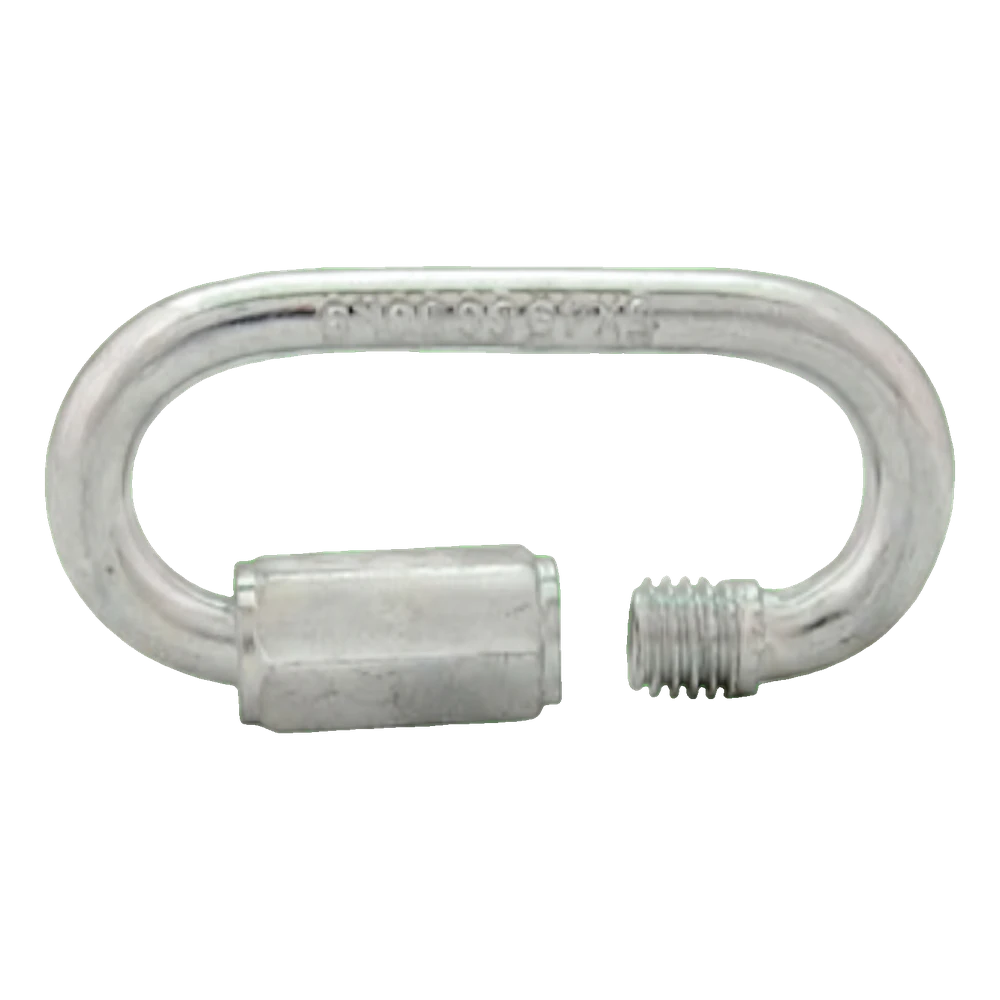

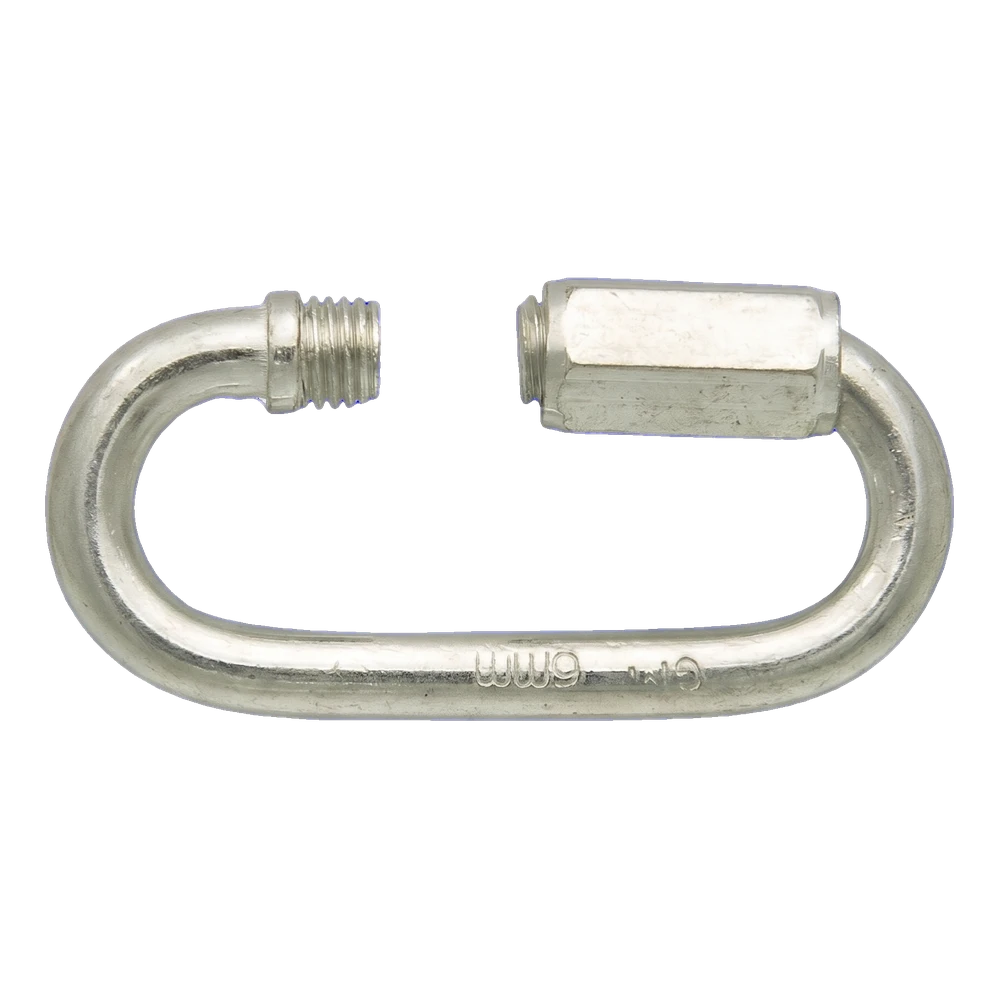

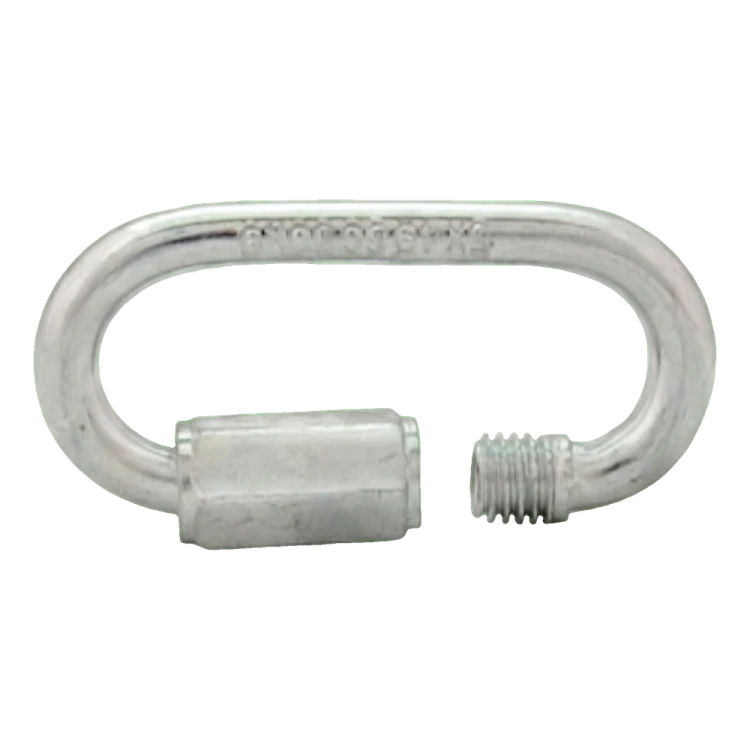

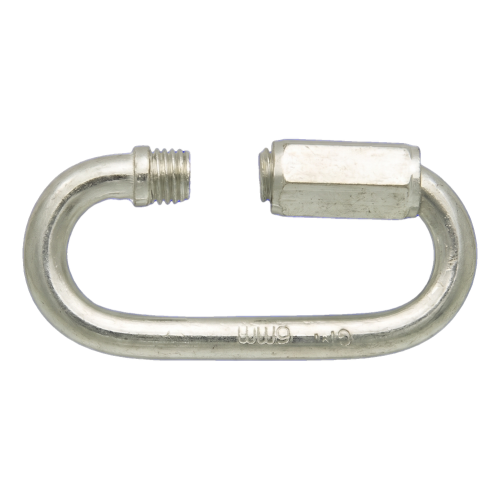

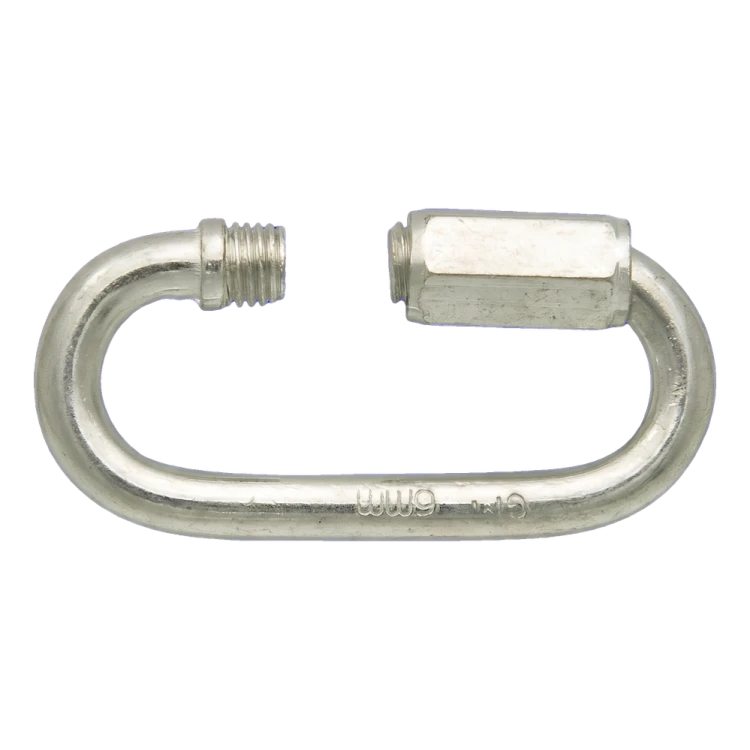

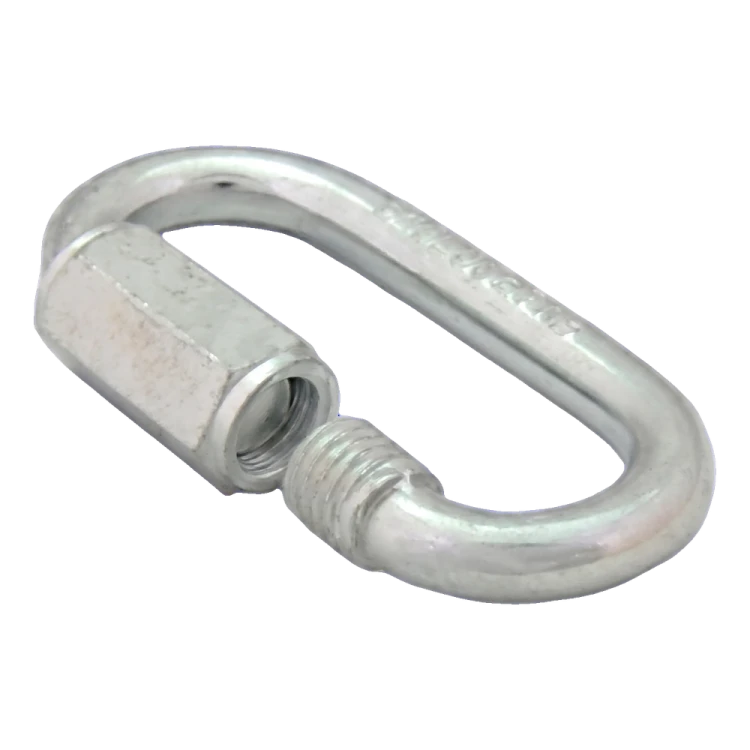

Das Schraubglied dient zum schnellen Verbinden von Ketten, Seilen mit Kauschen, Haken und Halterungen ohne Spezialwerkzeug. Es verfügt über einen Gewindeverschluss: Zum Öffnen wird die Hülse zurückgeschraubt, zum Schließen wird sie auf das Gewinde aufgeschraubt.
Die Größe 7 mm bezeichnet den Stabdurchmesser. Die Außenlänge L beträgt 67 mm, die Außenbreite A beträgt 31 mm und die Hülsenlänge B beträgt 22 mm. Dies sind Nennwerte gemäß dem Herstellerdatenblatt. Wählen Sie ein Schraubglied, dessen Tragfähigkeit mindestens derjenigen der zu verbindenden Kette entspricht. Schrauben Sie bei der Montage die Hülse zurück, bis die Öffnung des Schraubglieds frei ist, und setzen Sie die zu verbindenden Elemente so ein, dass sie weder auf dem Gewinde noch auf der Hülse aufliegen. Schrauben Sie anschließend die Hülse bis zum Anschlag fest – vor der Belastung muss das Schraubglied vollständig geschlossen sein.
Werkstoff: Stahl C15. Beschichtung: verzinkt. Die Zinkbeschichtung schützt den Stahl unter üblichen Bedingungen vor Korrosion; wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung. Die Nennlast gemäß dem Herstellerdatenblatt beträgt 220 kg und darf nicht überschritten werden. Die Bruchlast von 880 kg ist ein Grenzwert und keine zulässige Arbeitslast. Das Schraubglied ist weder zum Heben von Lasten noch zur Personensicherung vorgesehen. Ersetzen Sie verschlissene, verformte oder korrodierte Elemente.
Auswahl und Montage
- ✓Schrauben Sie die Hülse zurück, bis die Öffnung des Schraubglieds frei ist.
- ✓Setzen Sie die zu verbindenden Elemente so ein, dass sie weder auf dem Gewinde noch auf der Hülse aufliegen.
- ✓Schrauben Sie die Hülse bis zum Anschlag fest – vor der Belastung muss das Schraubglied vollständig geschlossen sein.
Wichtig
Nicht zum Heben von Lasten oder zur Personensicherung. Überschreiten Sie nicht die Nennlast von 220 kg; ersetzen Sie verschlissene, verformte oder korrodierte Elemente.
