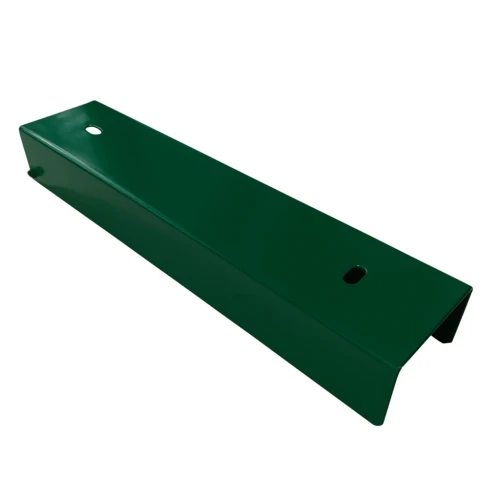

Sockelplattenhalter 250×55 mm grün

Sockelplattenhalter mit einer Länge von 250 mm und einer Innenbreite von 57 mm – verbindet die Sockelplatte 250 × 55 mm mit dem Pfosten

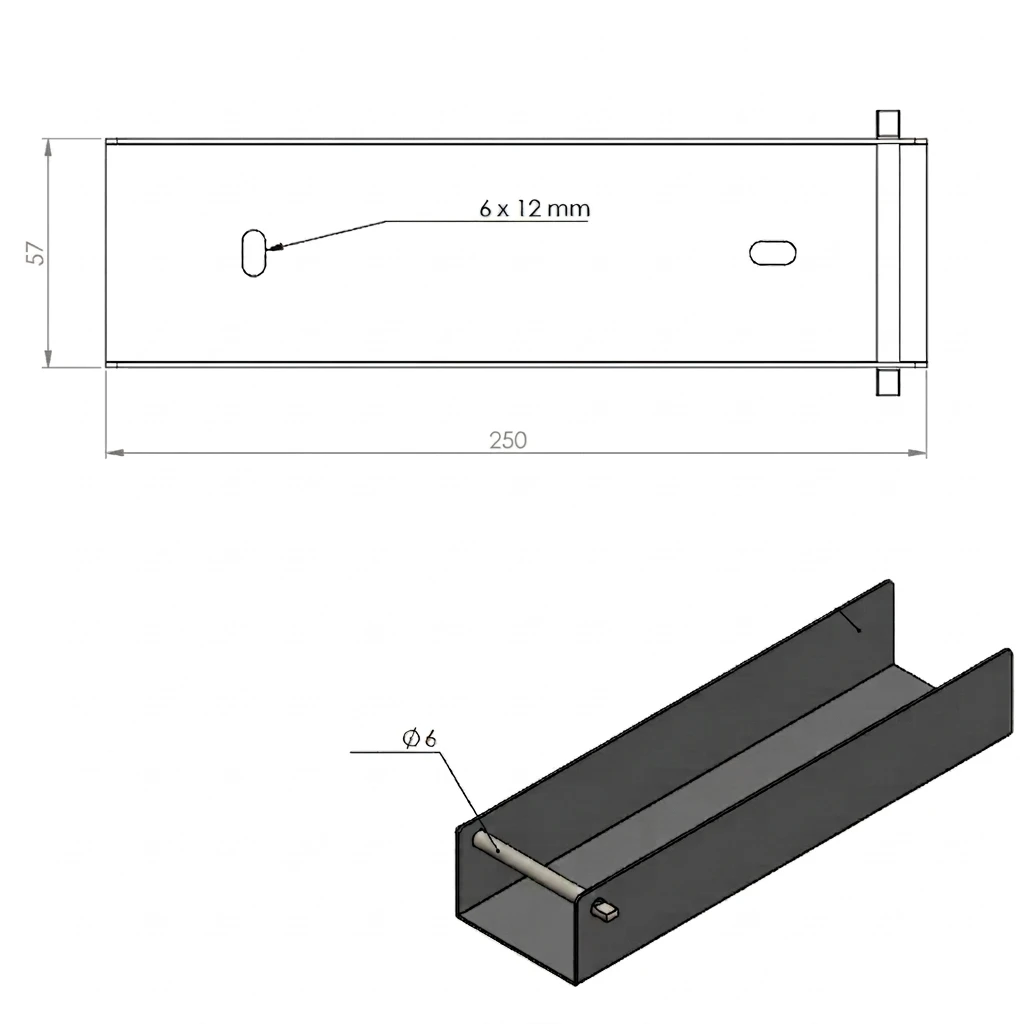

Maßzeichnung in voller Größe öffnen

Über das Produkt

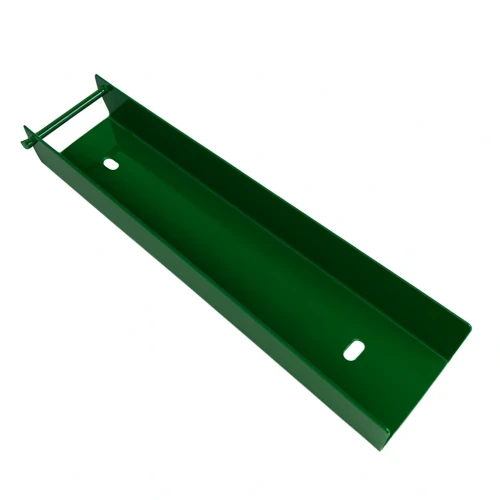

Der Sockelplattenhalter verbindet die Betonsockelplatte mit dem Zaunpfosten. Er wird am Pfosten verschraubt, und das Ende der Platte wird zwischen die Schenkel des Sockelplattenhalters geschoben.

Die Länge L beträgt 250 mm und entspricht der Höhe der Sockelplatte 250 × 55 mm. Die Innenbreite w beträgt 57 mm. Schenkeltiefe, Bohrungen und Distanzstab sind in der Zeichnung schematisch dargestellt.

Die Beschichtung (verzinkt + pulverbeschichtet, Grün RAL 6005) schützt den Stahl unter üblichen Bedingungen vor Korrosion; wählen Sie bei Kontakt mit Salz oder Chemikalien eine den Umgebungsbedingungen entsprechende Ausführung.

Abmessungen

Werkstoff und Beschichtung

Verkaufseinheit

Auswahl und Montage

• ✓Prüfen Sie das Maß der Sockelplatte – der Sockelplattenhalter ist für Platten 250 × 55 mm vorgesehen.
• ✓Schrauben Sie den Sockelplattenhalter mit dem Steg durch die 2 Montagebohrungen am Pfosten fest.
• ✓Schieben Sie das Ende der Sockelplatte in den Sockelplattenhalter; verwenden Sie bei zwei Platten an einem Pfosten auf jeder Seite einen Sockelplattenhalter.
