Spannschloss Haken–Öse M16×170 mm, verzinkt, DIN 1480
Leave feedback on the product
Spannschloss Haken–Öse M16x170 mm, DIN 1480, aus Stahl C15, galvanisch verzinkt. Gewindelänge 83 mm, Hakenabstand 20 mm, Ösendurchmesser 22 mm. Gewicht 0,91 kg. Mindestbruchkraft 13,56 kN. Zum Spannen von Seilen und Ketten.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 002-447
Produkteigenschaften
[PIM] osprzet-do-lin-i-lancuchow #1023
- Art des Zubehörs Spannschloss
- Gewindeart M16
Beschreibung
Spannschloss Haken–Öse M16×170 mm, verzinkt, DIN 1480

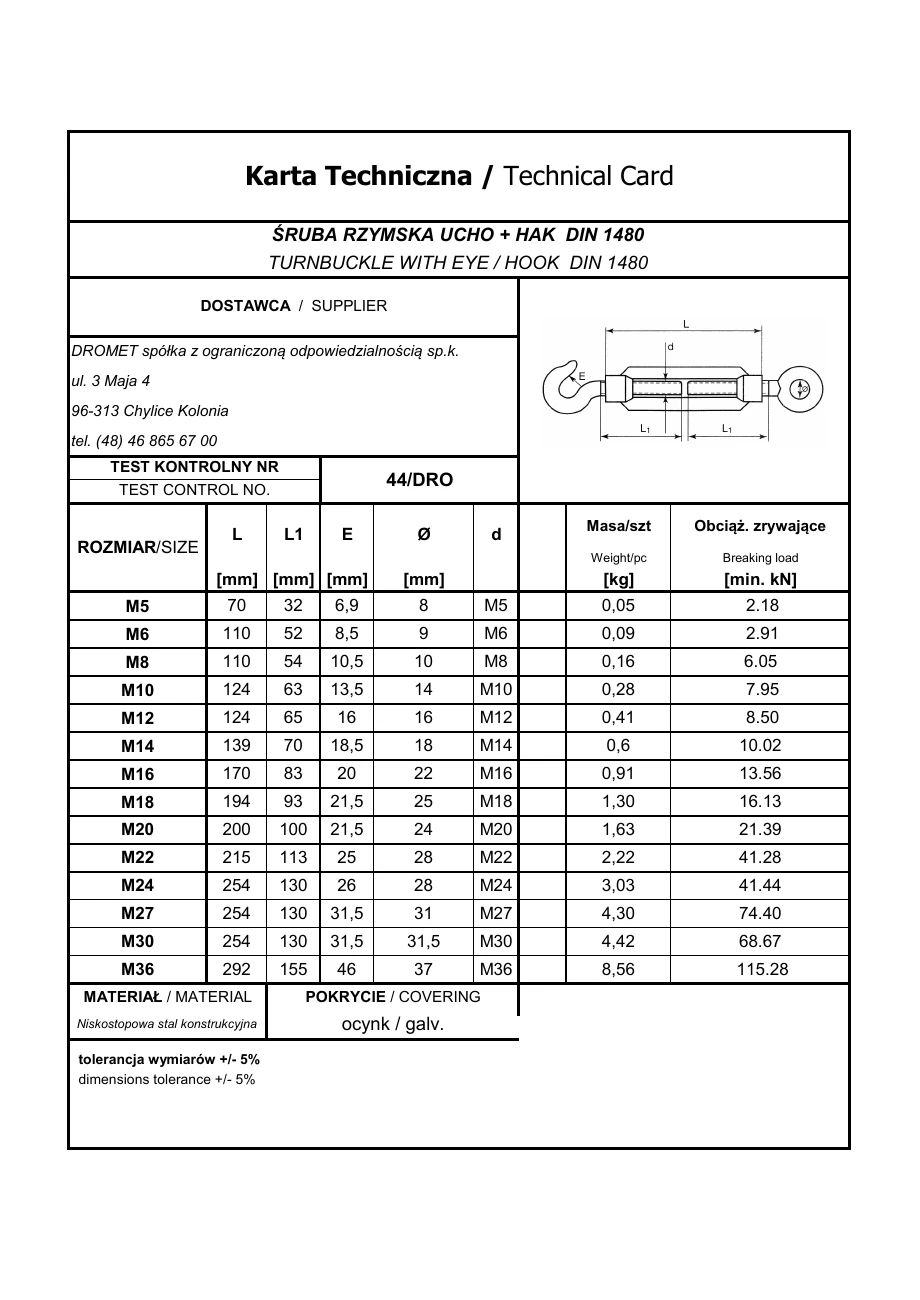

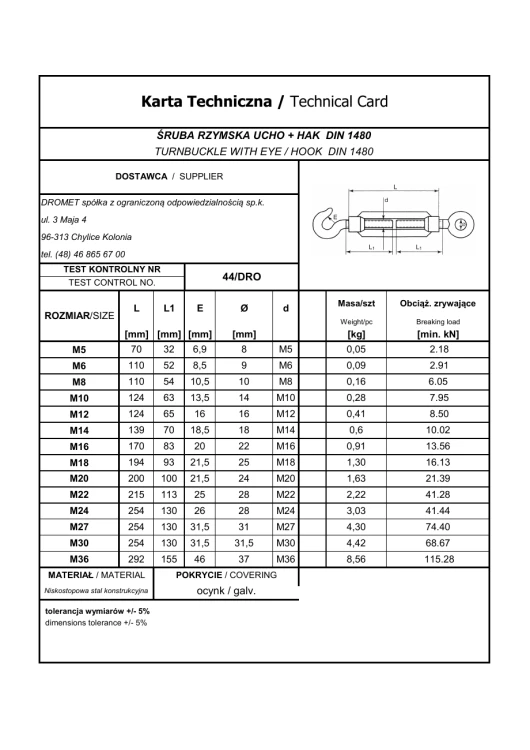

Geschmiedetes Spannschloss Haken–Öse M16x170 nach DIN 1480 ist ein widerstandsfähiges Spannelement zum Einstellen der Spannung von Stahlseilen, Ketten und Zugstangen. Es besteht aus niedriglegiertem Baustahl C15 und ist mit einer galvanischen Verzinkung versehen, die im Außenbereich wirksamen Korrosionsschutz bietet. Die Ausführung Haken–Öse ermöglicht die bequeme Verbindung mit verschiedenen Arten von Zubehör – der Haken erlaubt das schnelle Einhängen eines Seils oder einer Kette, die Öse sorgt für eine dauerhafte Befestigung mittels Schäkel oder Bolzen. Der geschmiedete Körper garantiert eine hohe mechanische Festigkeit – die Mindestbruchkraft beträgt 13,56 kN (ca. 1383 kg), was durch das Datenblatt des Herstellers bestätigt wird (Kontrollprüfung 44/DRO). Die Maßtoleranz liegt im Bereich von ±5%.
Merkmale und Anwendung
- Geschmiedete Konstruktion mit hoher Festigkeit und Langlebigkeit bei anspruchsvollen Anwendungen
- Ausführung Haken–Öse – universelle Verbindung mit Schäkeln, Ösen, Haken und anderen Elementen des Seilzubehörs
- Galvanische Verzinkung schützt vor Korrosion unter Witterungseinfluss
- Das Gewinde M16 ermöglicht die stufenlose Einstellung der Seil- oder Kettenspannung durch Drehen des Körpers
- Konform mit DIN 1480 – genormtes Element für Abspannungen, Stahlkonstruktionen, Windverbände und Spannsysteme

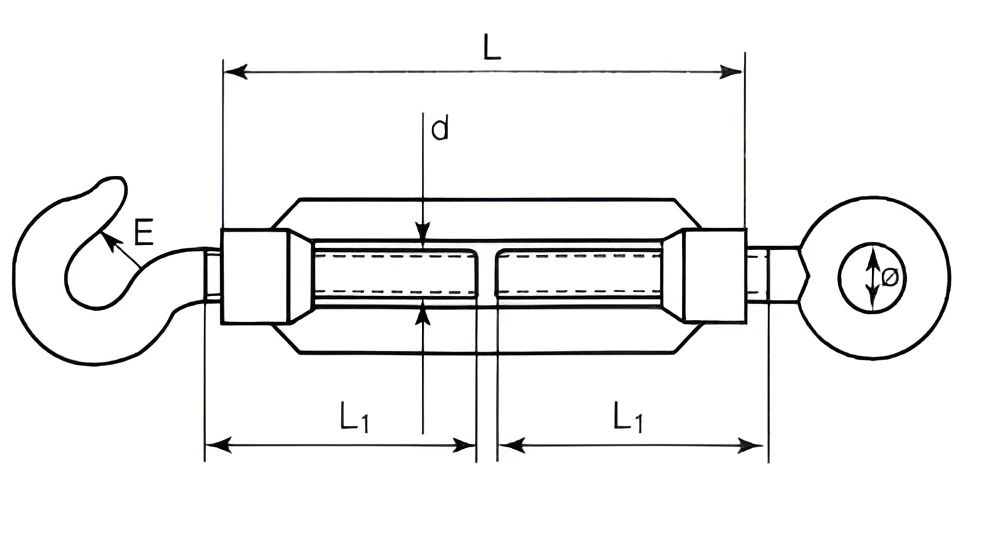

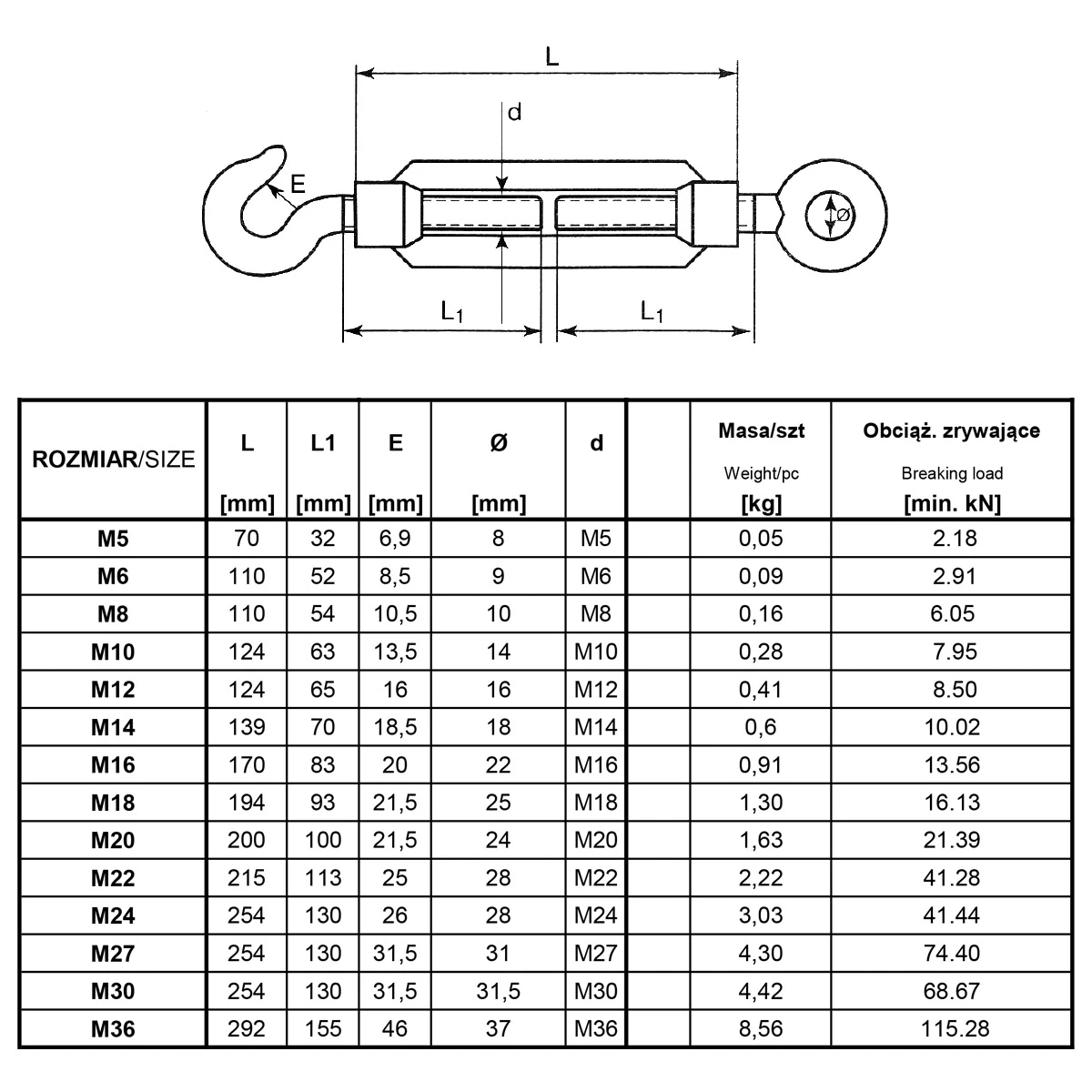

Die technische Zeichnung zeigt die wichtigsten Abmessungen des Spannschlosses Haken–Öse: die gesamte Arbeitslänge L, die Gewindelänge L1, den Hakenabstand E, den Ösendurchmesser Ø sowie den Gewindedurchmesser d. Dank der Normung nach DIN 1480 sind die Elemente vollständig austauschbar mit anderen Spannschlössern Haken–Öse dieser Norm, was die Zusammenstellung des Zubehörs auf der Baustelle erleichtert.
