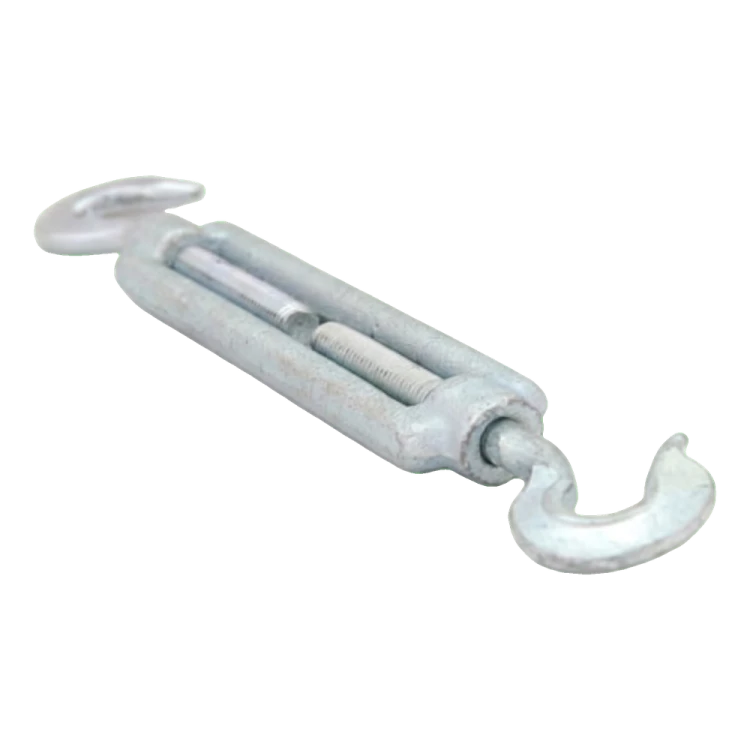

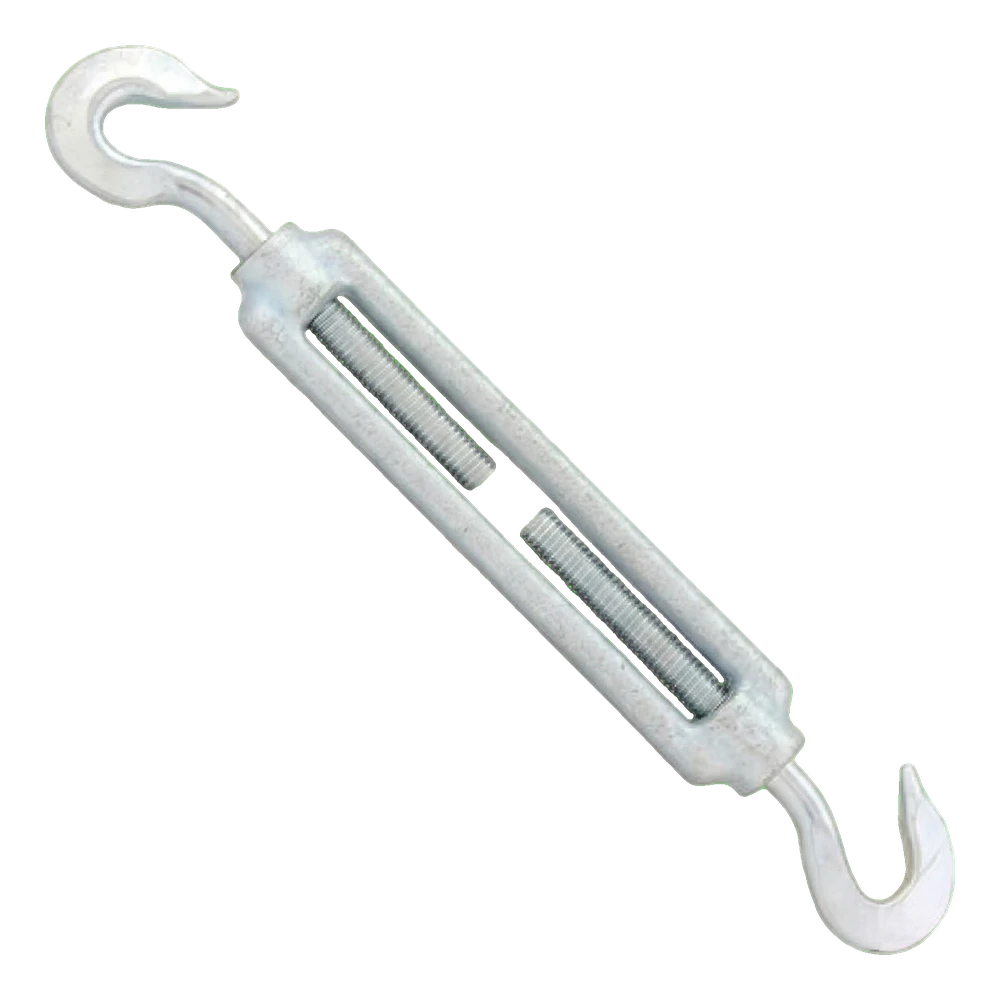

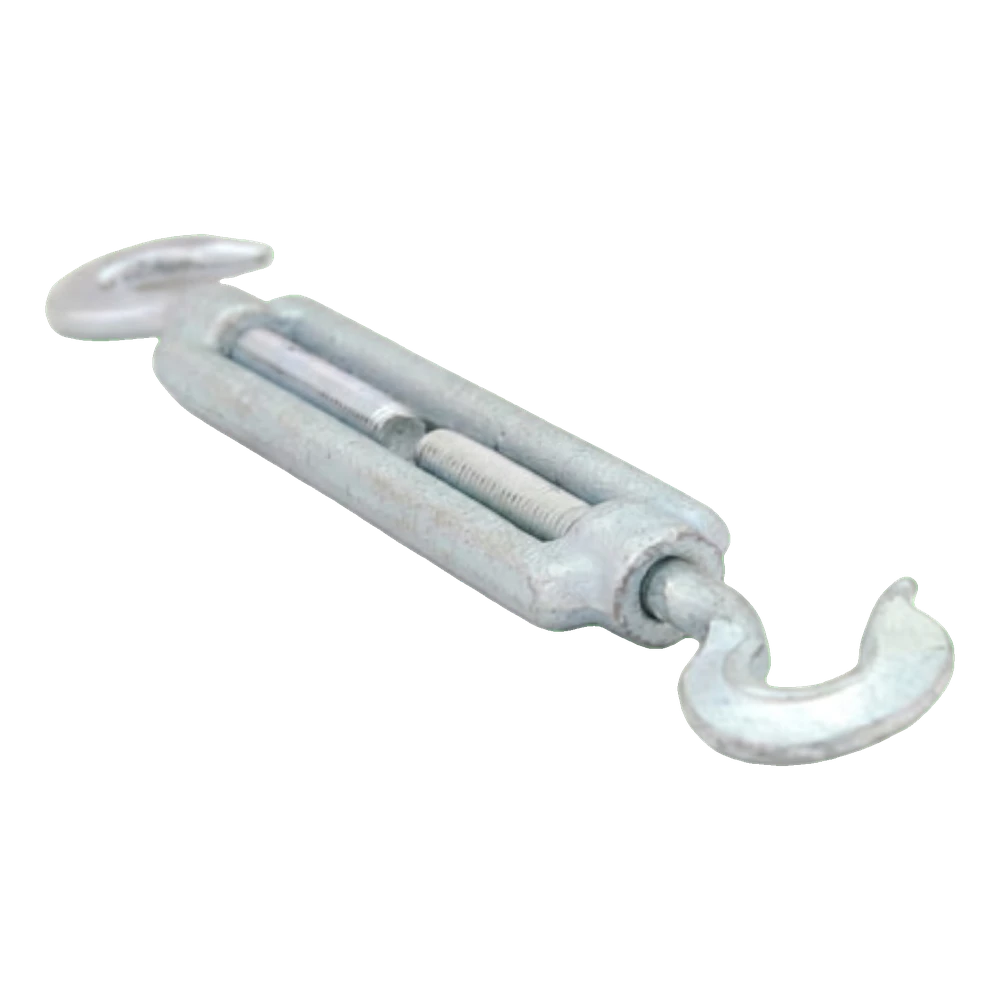

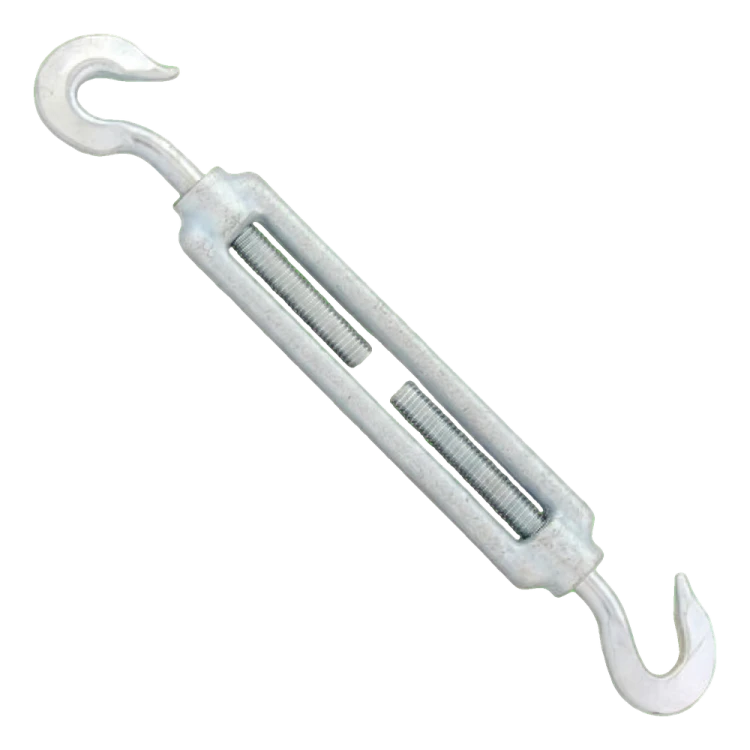

Spannschloss geschmiedet Haken-Haken 16x170 DIN 1480

Geschmiedetes Spannschloss Haken–Öse, Ausführung Haken-Haken M16x170 ist ein widerstandsfähiges Element der Seilausrüstung, gefertigt gemäß der Norm DIN 1480. Es dient zum Einstellen der Spannung von Stahlseilen, Ketten und Abspannungen – überall dort, wo präzises Spannen und eine einfache Korrektur der Verbindungslänge erforderlich sind. Der Korpus der Schraube ist geschmiedet aus niedriglegiertem Stahl, was eine hohe mechanische Festigkeit und Beständigkeit gegen dynamische Belastungen gewährleistet. Der Abschluss in der Ausführung Haken-Haken ermöglicht ein schnelles Verbinden mit Ösen, Kettengliedern, Schäkeln oder direkt mit Konstruktionselementen ohne zusätzliches Zubehör. Die Beschichtung aus galvanischer Verzinkung schützt vor Korrosion im Außenbereich und unter industriellen Bedingungen. Die Festigkeit wird durch das technische Datenblatt des Herstellers bestätigt, was reproduzierbare Parameter bei jedem gelieferten Stück garantiert.

Merkmale und Anwendung

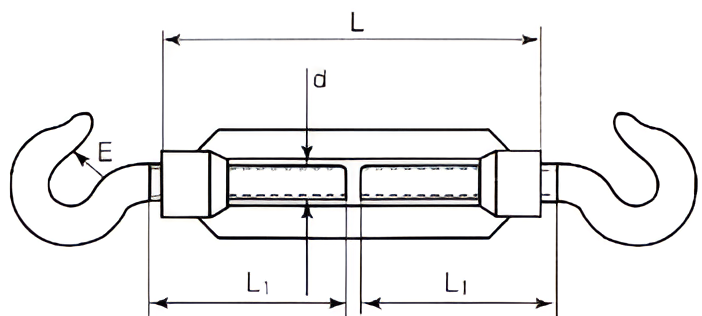

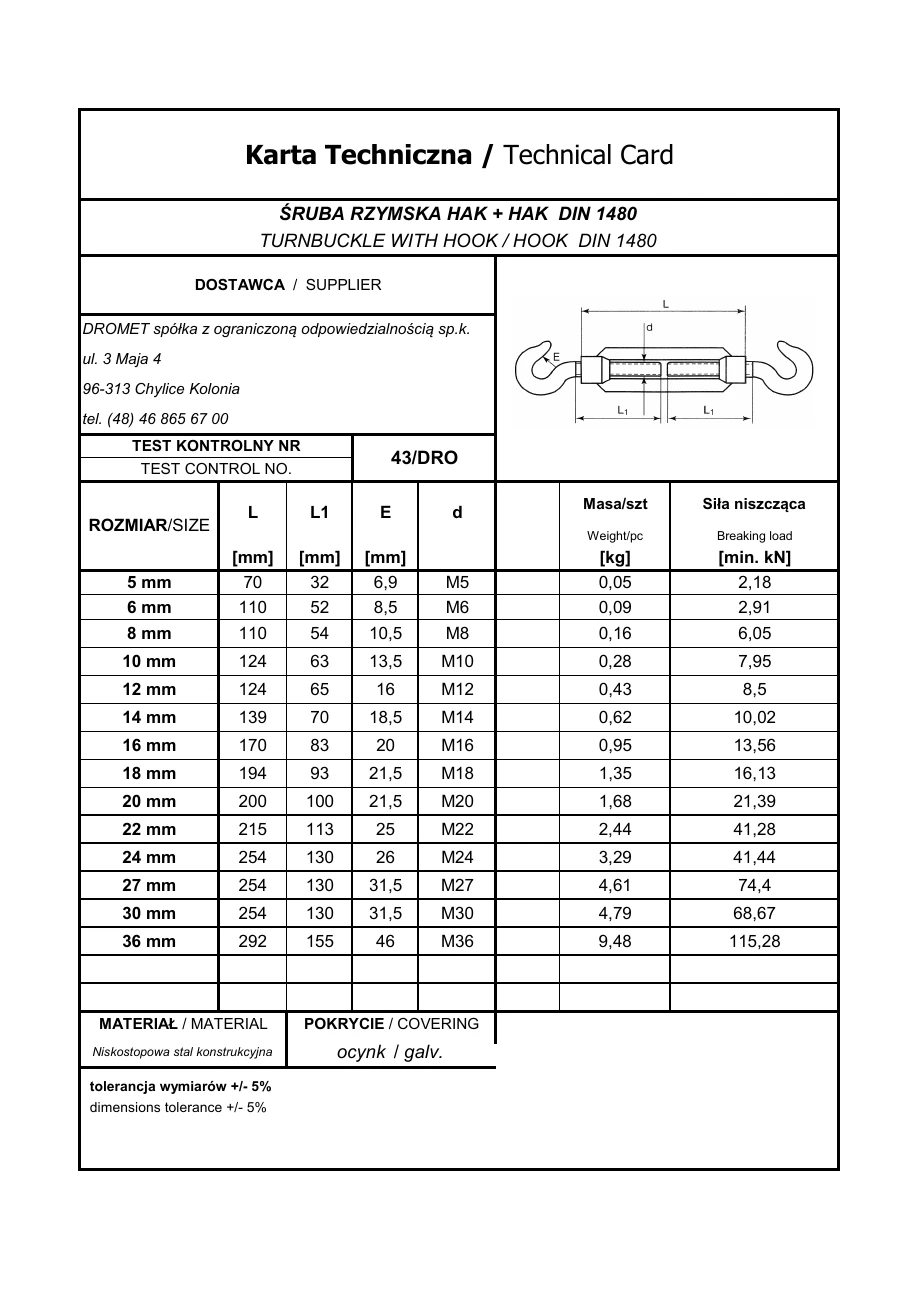

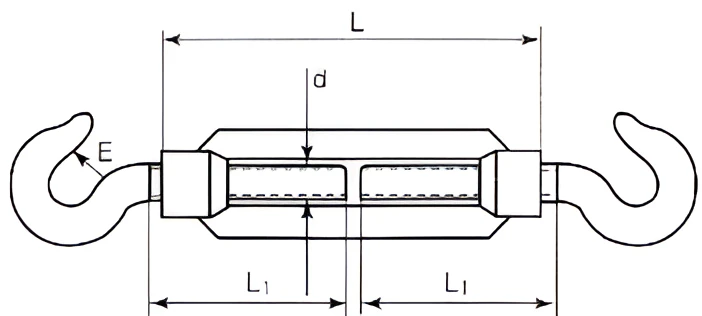

Das technische Datenblatt des Herstellers zeigt die gesamte Serie geschmiedeter Spannschlösser Haken-Haken nach DIN 1480 in Größen von 5 mm bis 36 mm. Das Dokument enthält eine Maßzeichnung mit den Bezeichnungen L, L₁, E und d sowie eine Tabelle mit Gewichten und Mindestbruchkräften für jede Größe. Das Datenblatt bestätigt die Parameter des verwendeten Materials und der Schutzbeschichtung.

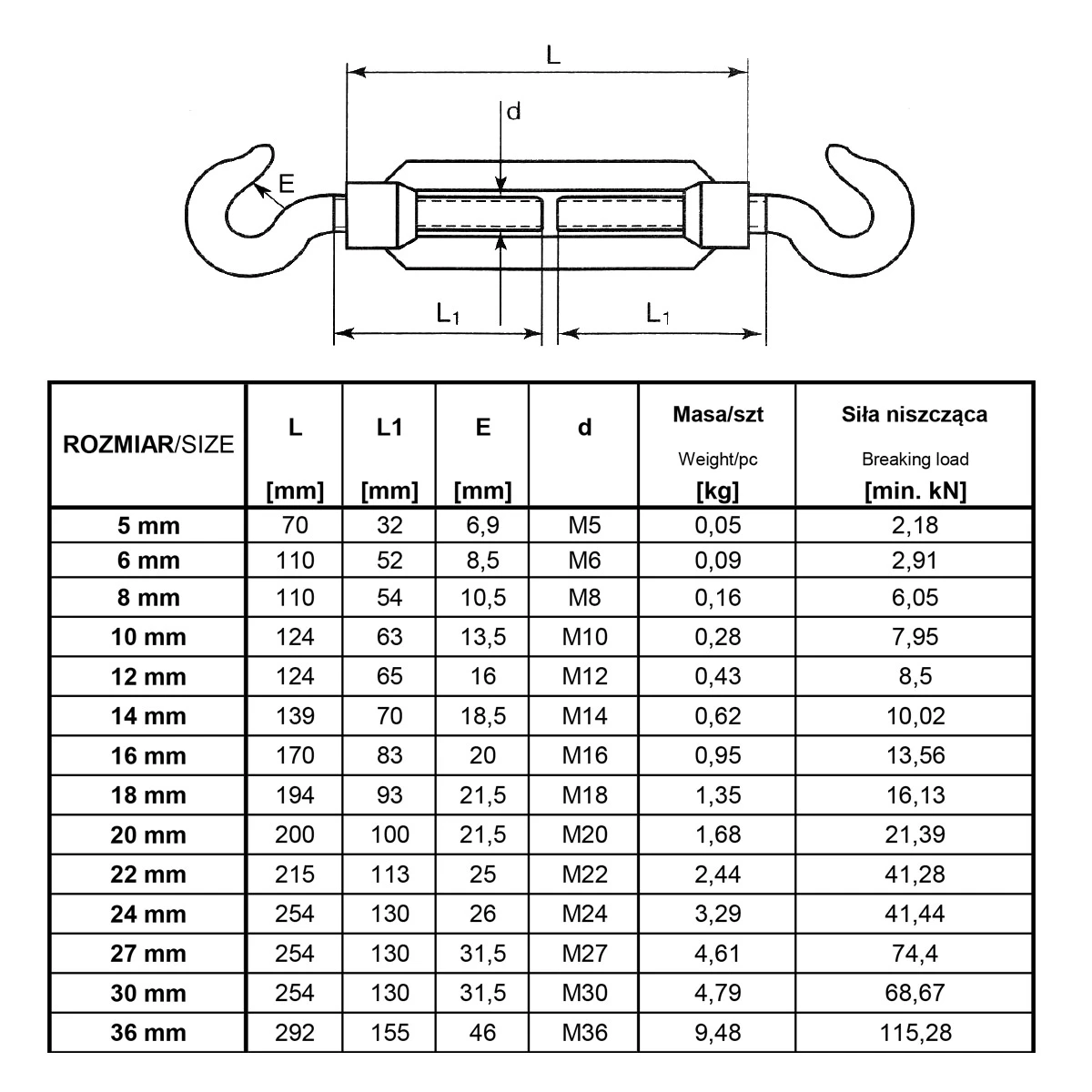

Die technische Zeichnung mit der Vergleichstabelle der gesamten Serie ermöglicht die schnelle Auswahl der passenden Größe des Spannschlosses für die geplante Anwendung. Die Maße L, L₁ und E nehmen proportional zum Gewindedurchmesser zu, was die Planung von Verbindungen erleichtert.
