Synerga Balus 1 – PV-Montageset für Balkonbrüstungen
Leave feedback on the product
Montageset Synerga Balus 1 zur Montage von PV-Modulen auf Balkonbrüstungen. Edelstahl H17 und Aluminium 6060. Max. Modulhöhe 1052 mm, Neigungswinkel 10°. Montageprofile 40×40×1040 mm, EPDM-Dichtung 80 cm. Verpackungsgewicht 6,75 kg, Abmessungen 114×36×7 cm.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Variante wählen:
Individual variants may differ in price
Verpackungsoptionen
Product code:
Beschreibung
Synerga Balus 1 – PV-Montageset für Balkonbrüstungen
Synerga Balus 1 ist ein komplettes Montageset, mit dem Photovoltaikmodule an Balkonbrüstungen, Terrassengeländern oder anderen Geländern befestigt werden können. Durch den Einsatz von Edelstahl H17 und Aluminium 6060 ist die Konstruktion leicht, langlebig und witterungsbeständig. Das Set ist für PV-Module mit einer maximalen Höhe von 1052 mm ausgelegt und gewährleistet einen Neigungswinkel des Moduls von 10°.
Das moderne, minimalistische Design der Halterung sorgt dafür, dass sich das montierte Modul harmonisch in die Gebäudefassade einfügt. Die ideale Lösung für den Mehrfamilienhausbau sowie überall dort, wo eine Montage der PV-Anlage auf dem Dach oder am Boden nicht möglich ist.
Technische Parameter
- Maximale Modulgröße: 1052 mm
- Neigungswinkel des Moduls: 10°
- Material der Halterungen: Edelstahl 1.4016/H17, Dicke 5 mm
- Material der Winkel 65×65: Edelstahl 1.4016/H17
- Material der Verbinder und Profile: Aluminium 6060
- Montageprofile: 40×40×1040 mm
- Dichtung: EPDM 80 cm

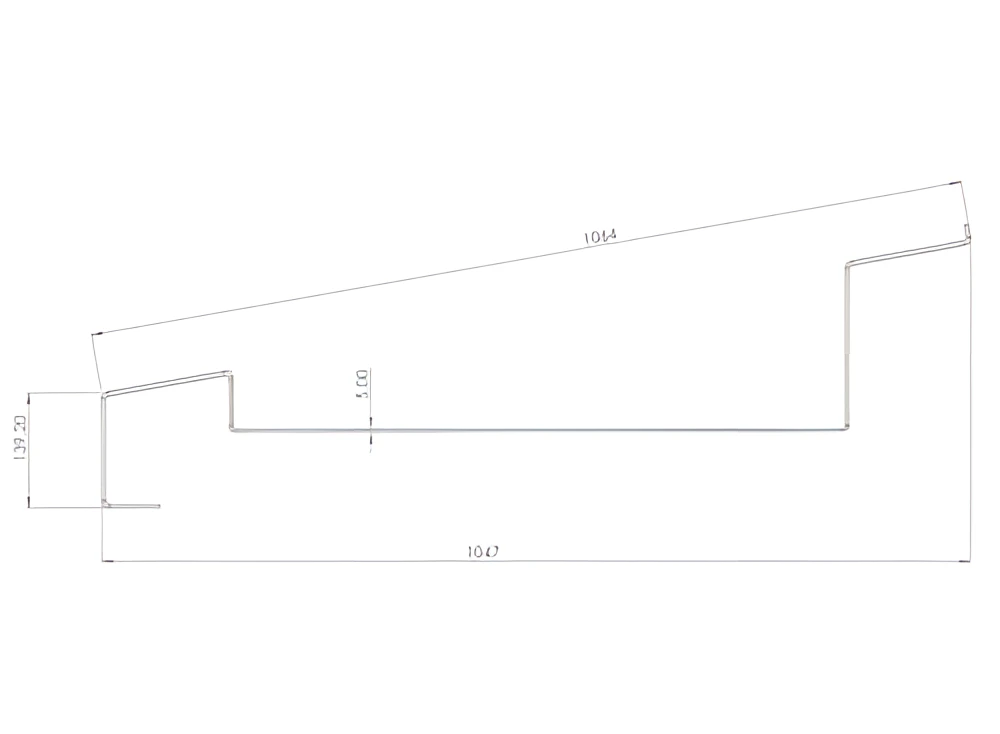

- Abmessungen der Tragehalterung: Länge 1000 mm, Schräge 1014 mm, Tiefe 139,20 mm, Dicke 3 mm
- Verpackungsgewicht: 6,75 kg
- Verpackungsabmessungen: 114 × 36 × 7 cm

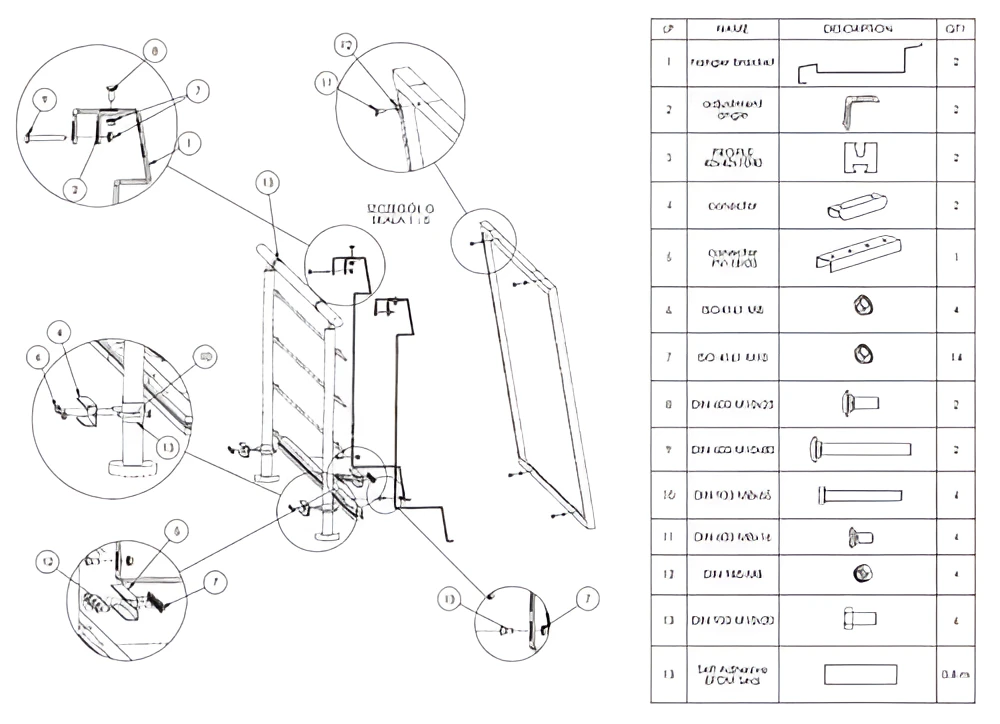

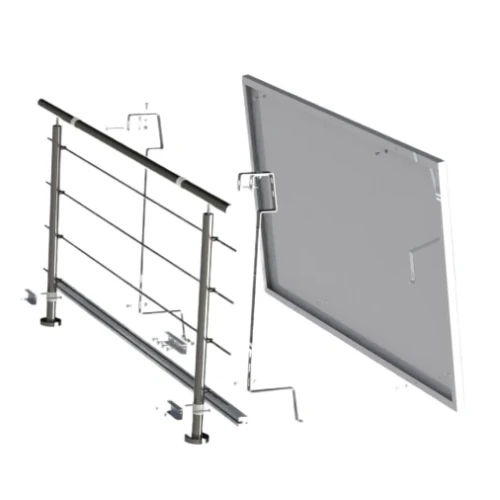

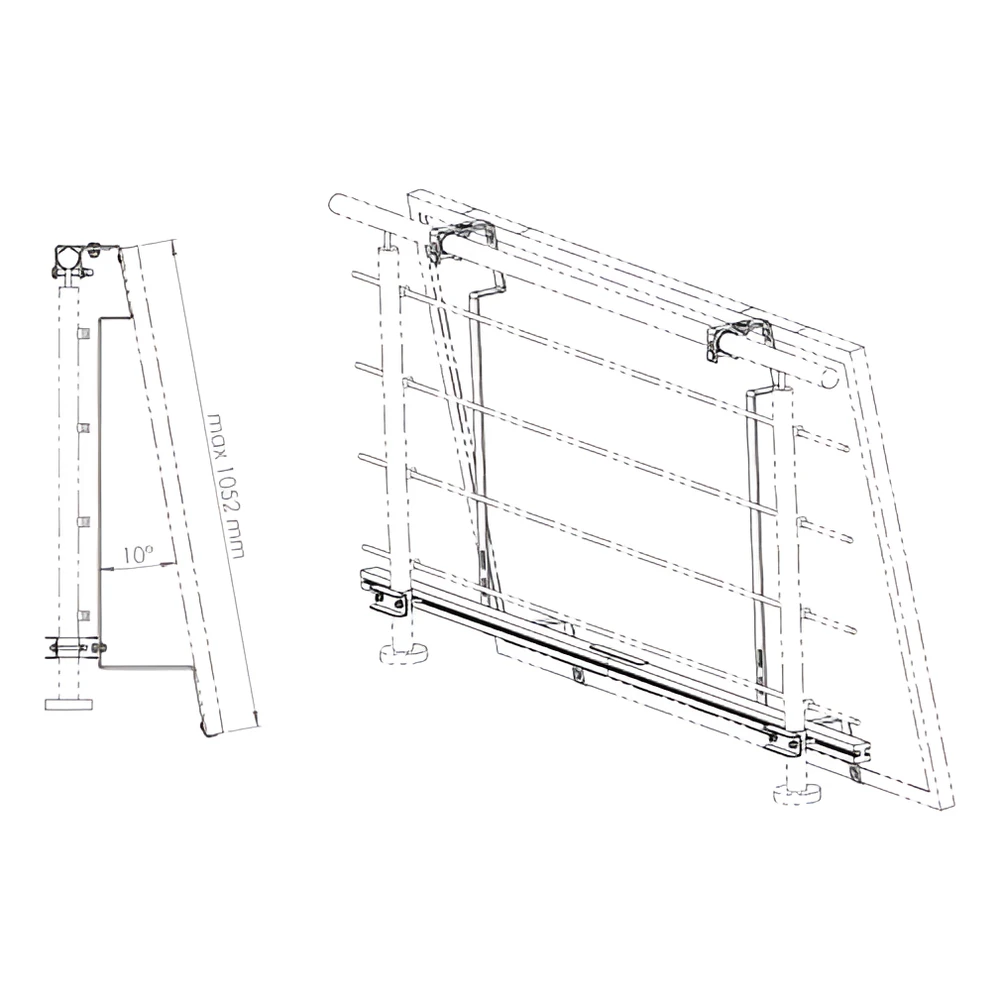

Montageschema und Konstruktionsansicht

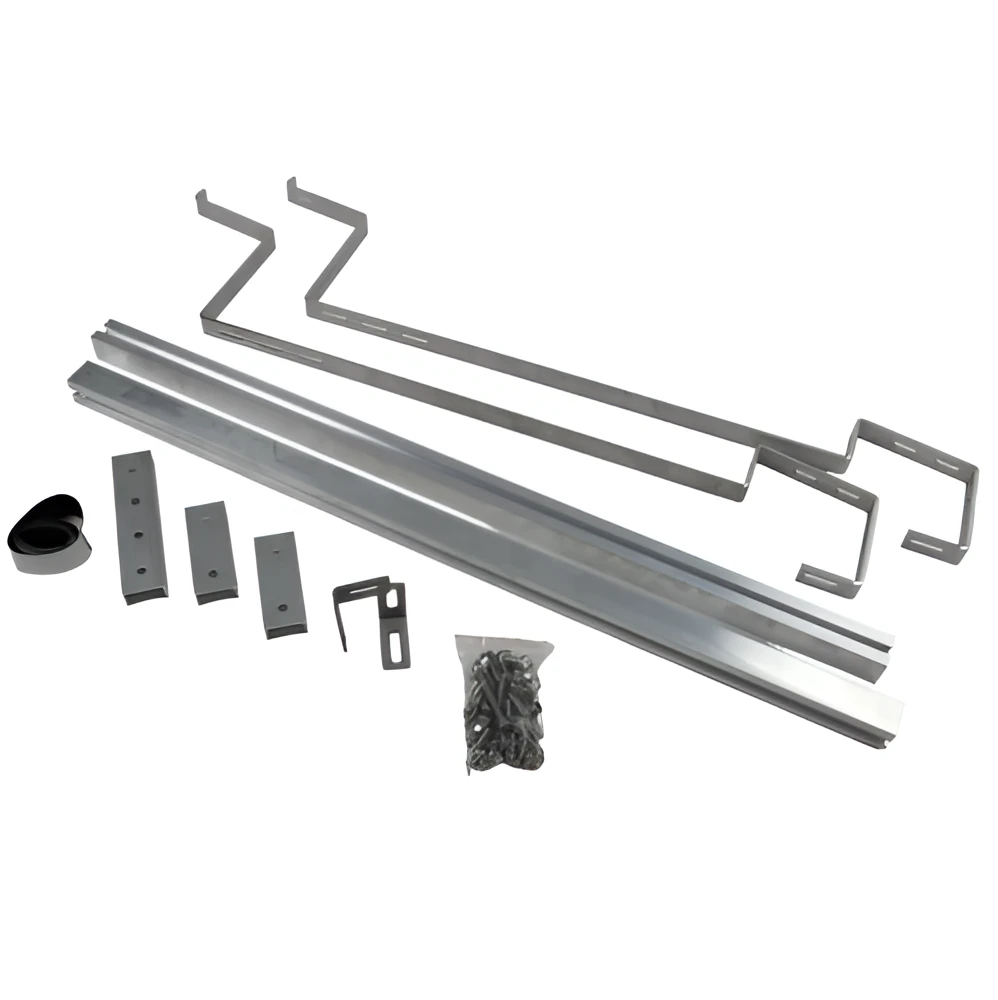

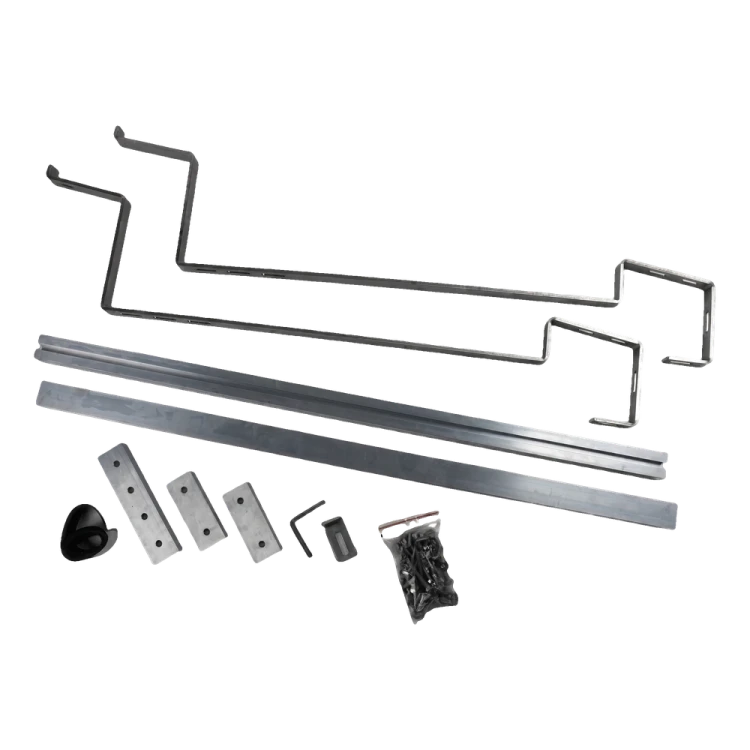

Lieferumfang
Das Set umfasst zwei Halterungen für Photovoltaikmodule, Montageprofile 40×40×1040 mm, EPDM-Dichtung 0,8 m sowie einen kompletten Satz Schrauben, Muttern und Verbinder, die für die Montage des Moduls am Geländer erforderlich sind.
Teileliste des Sets Balus 1
| Nr. | Bezeichnung | Menge |
|---|---|---|
| 1 | Rahmenhalterung | 2 |
| 2 | Winkelverbinder | 2 |
| 3 | Kunststoffeinsatz | 2 |
| 4 | Verbinder | 2 |
| 5 | Verbinderhalterung | 1 |
| 6 | Mutter M6 | 4 |
| 7 | Mutter M8 | 14 |
| 8 | Schraube M6×20 | 2 |
| 9 | Schraube M8×40 | 2 |
| 10 | Dübel 8×40 | 4 |
| 11 | Schraube M4×10 | 4 |
| 12 | Mutter M4 | 4 |
| 13 | Schraube M8×20 | 6 |
| 14 | Selbstklebendes EPDM-Band | 0,4 m |
Materialspezifikation
Technische Spezifikation
| Parameter | Wert |
|---|---|
| Maximale Modulgröße | 1052 mm |
| Neigungswinkel | 10° |
| Material der Halterungen | Edelstahl 1.4016/H17 |
| Material der Winkel 65×65 | Edelstahl 1.4016/H17 |
| Material der Verbinder und Profile | Aluminium 6060 |
| Montageprofile | 40×40×1040 mm |
| Halterungen – Länge | 1047 mm |
| Halterungen – Dicke | 5 mm |
| EPDM-Dichtung | 80 cm |
| Verpackungsgewicht | 6,75 kg |
| Verpackungsabmessungen | 114 × 36 × 7 cm |
Anwendung
Das Set Balus 1 ist für die Montage an Balkongeländern vorgesehen. Es stellt eine Lösung dar, die speziell für den Mehrfamilienhausbau sowie für Objekte entwickelt wurde, bei denen eine klassische Montage der Photovoltaikanlage auf dem Dach oder am Boden nicht möglich ist. Alle Elemente sind aus korrosionsbeständigen Materialien gefertigt, was eine langfristige und sichere Halterung des Moduls unter Außenbedingungen gewährleistet.

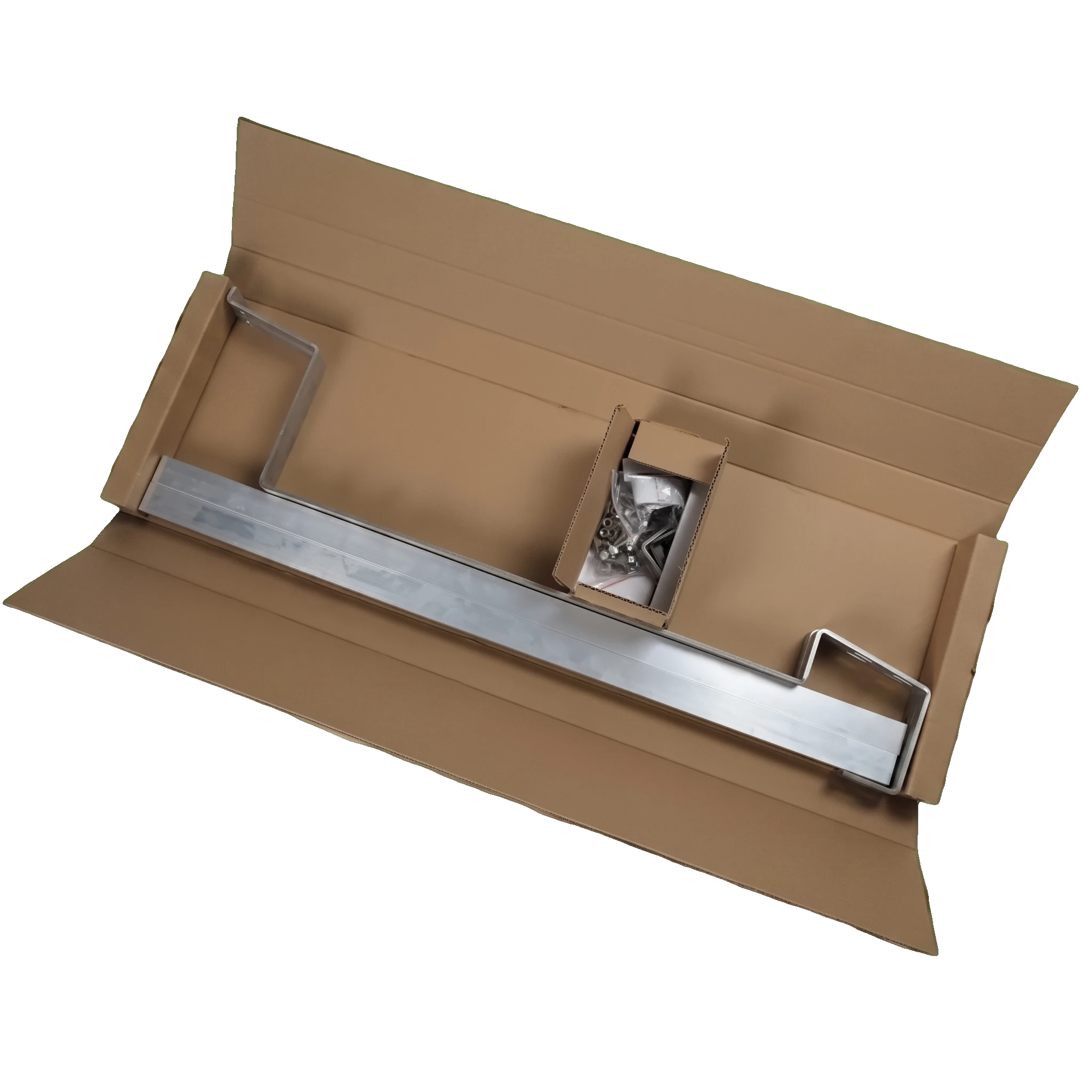

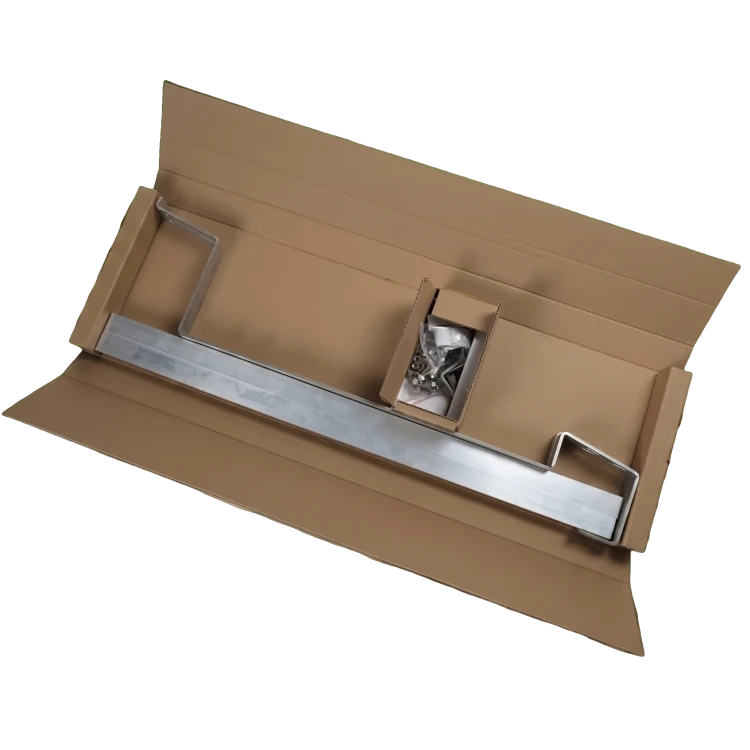

Verpackung und Logistik
Das Set wird in einer kompakten Kartonverpackung mit den Abmessungen 114 × 36 × 7 cm und einem Gewicht von 6,75 kg geliefert, was die Lagerung und den Transport erleichtert. Alle Montageelemente — Halterungen, Profile, Verbinder, Schrauben und Dichtung — sind sorgfältig in einer Sendung verpackt.
