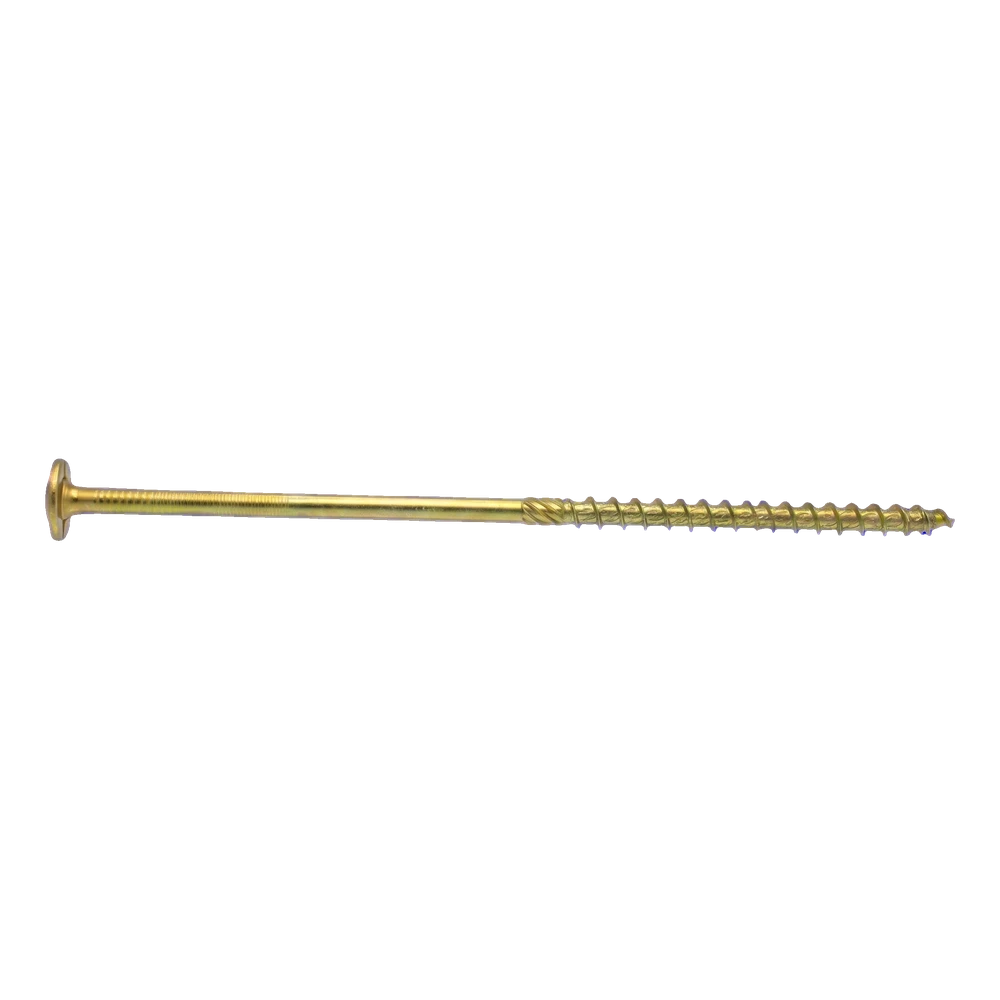

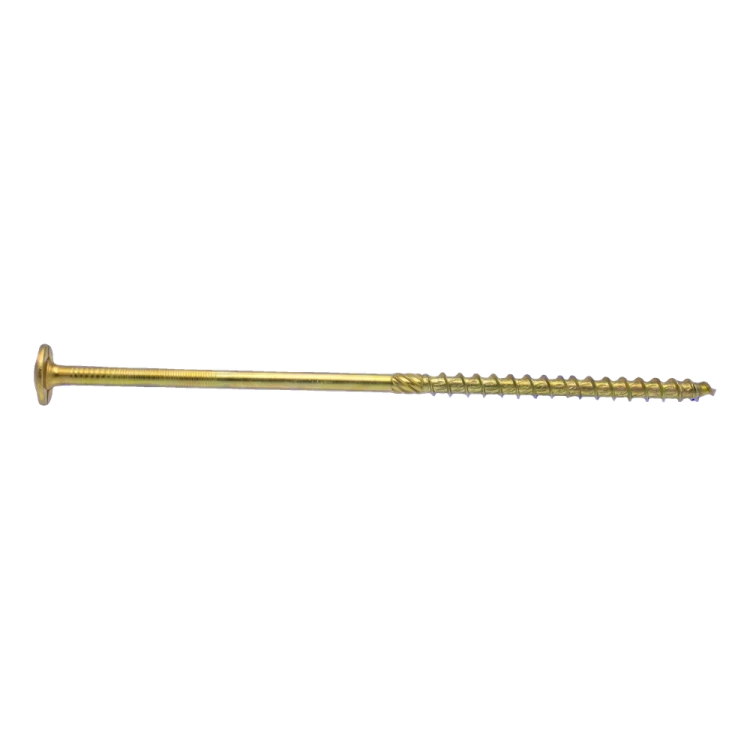

Tellerkopfschraube verzinkt TX40 8,0×160 mm – Teilgewinde – Packung à 50 Stück

Holzschraube mit Tellerkopf, Antrieb TX40 und Teilgewinde 80 mm; kohlenstoffarmer Stahl, galvanisch verzinkt

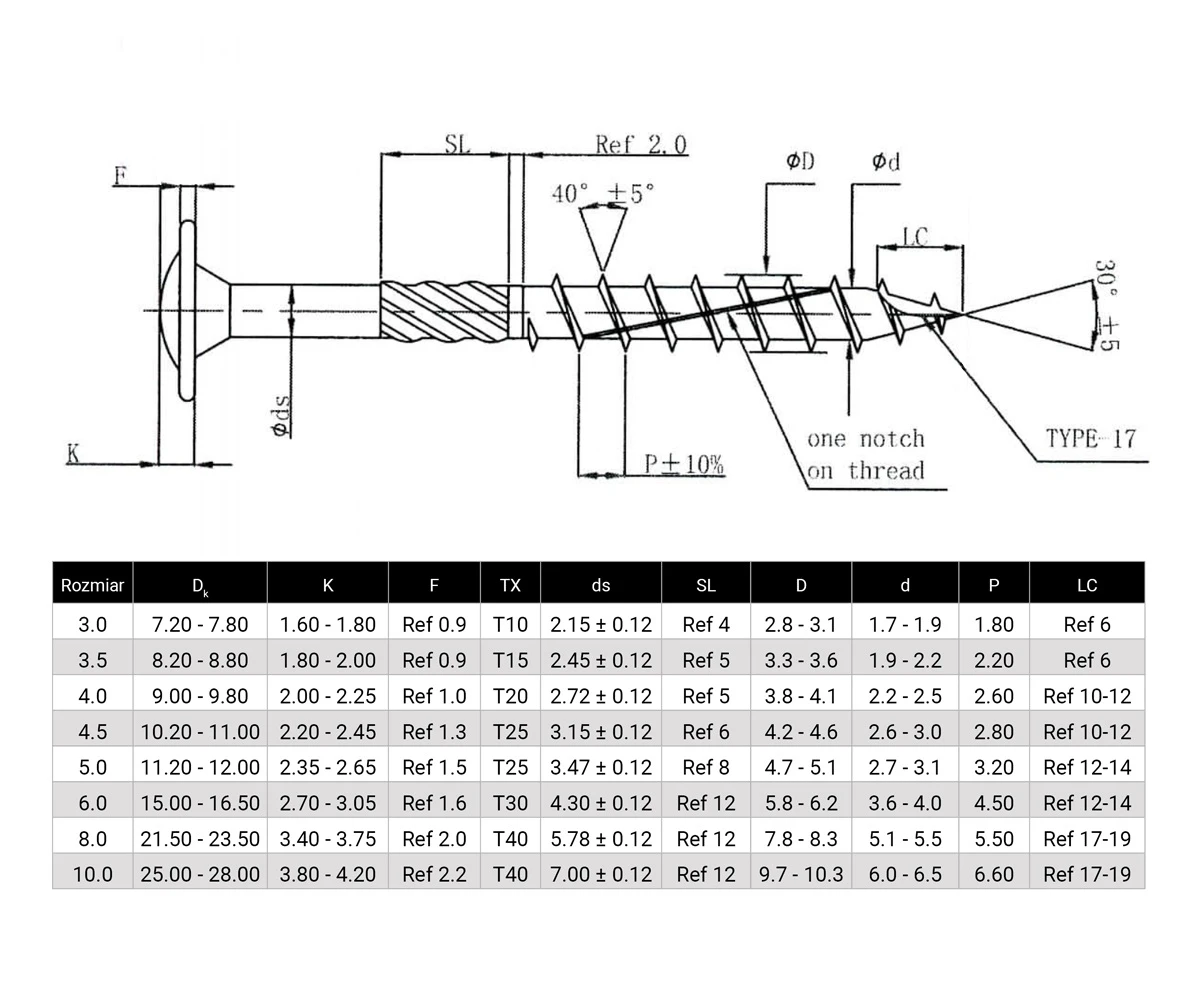

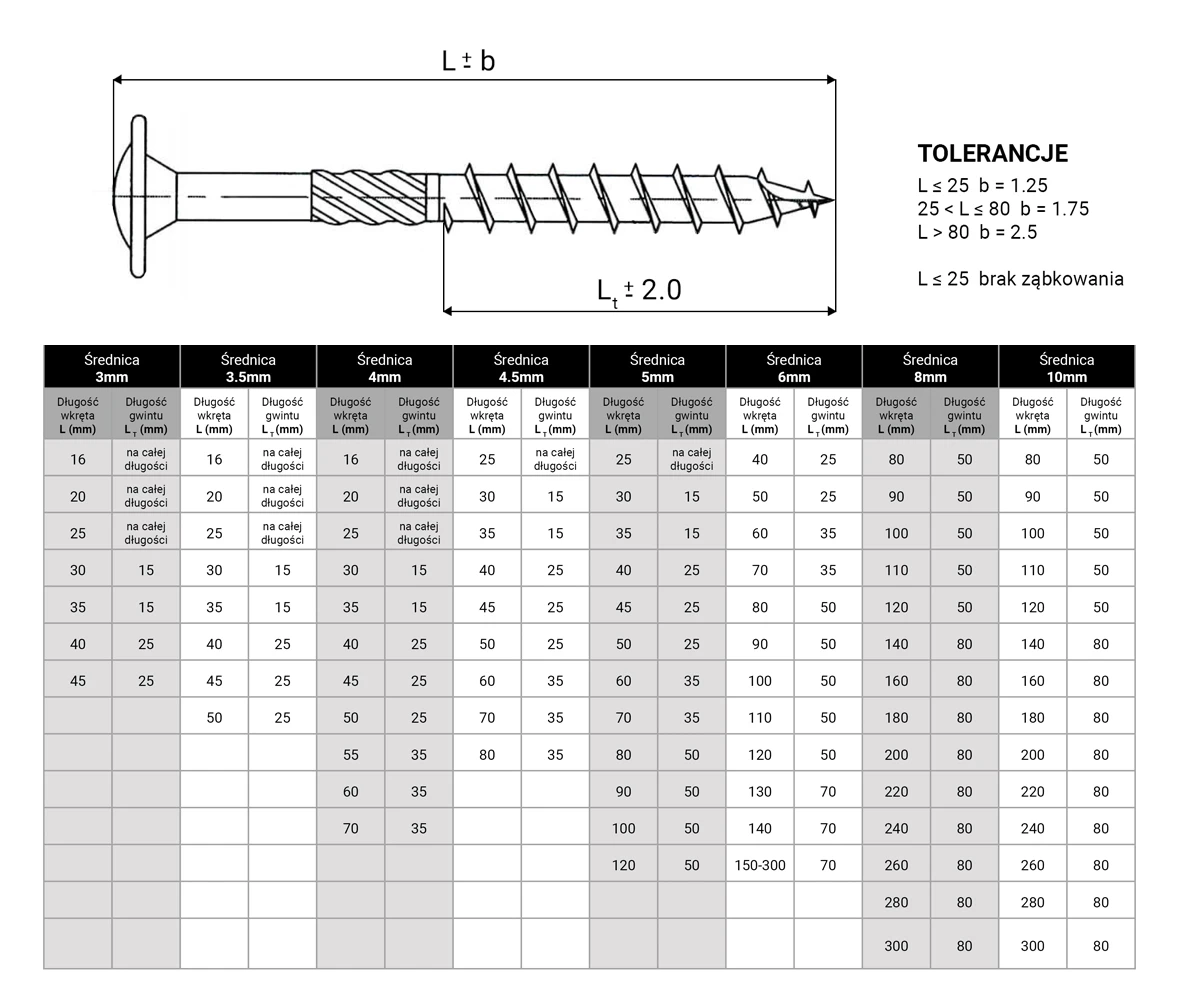

Maßzeichnung in voller Größe öffnen

Über das Produkt

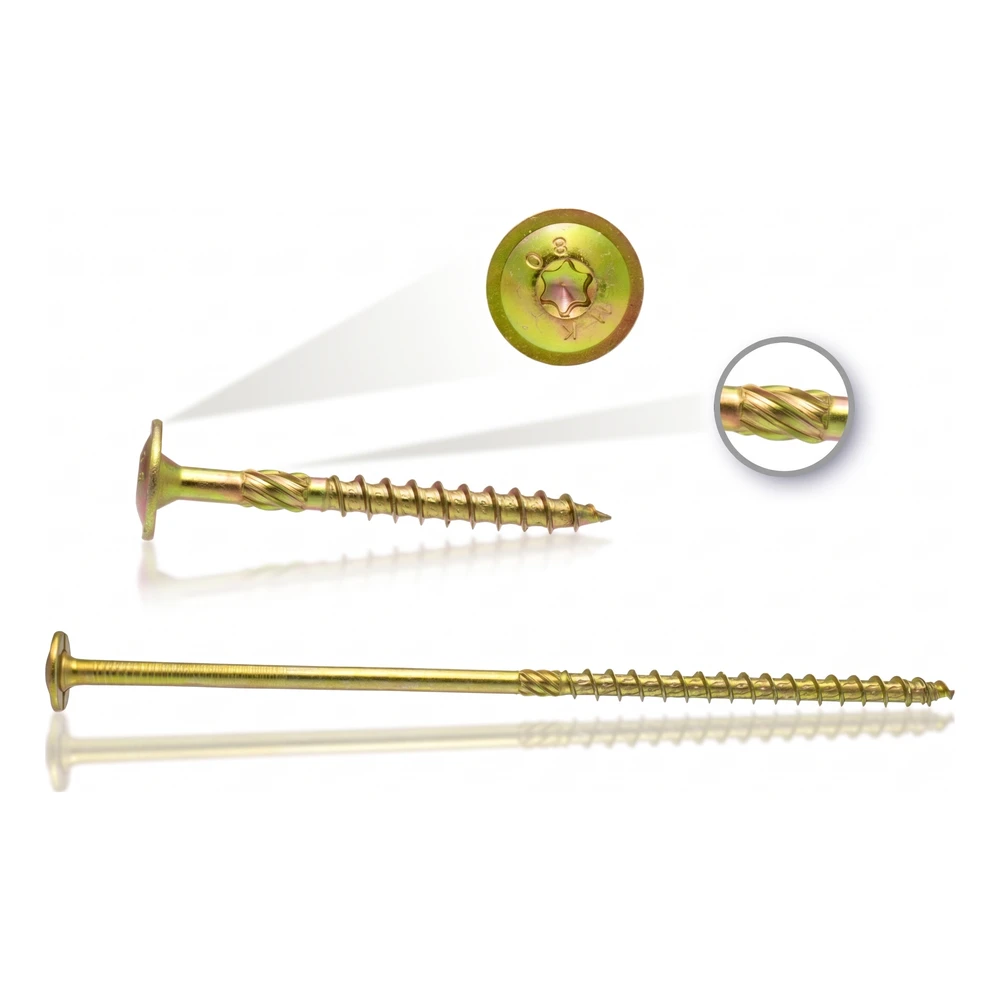

Die Tellerkopfschraube dient zum Verbinden von Holzbauteilen. Sie hat einen Tellerkopf, einen Torx-Antrieb TX40 und ein Teilgewinde. Der Tellerkopf presst das Bauteil mit einer großen Auflagefläche an – ohne separate Unterlegscheibe. Das Produkt wird in Packungen zu je 50 Stück verkauft.

Die Größe 8 × 160 mm umfasst den Nenndurchmesser 8 mm und die Gesamtlänge L von 160 mm (einschließlich Kopf). Die Bezeichnung Lt steht für die Teilgewindelänge: 80 mm. Dk bezeichnet den Kopfdurchmesser im Bereich von 21,5–23,5 mm und K die Kopfhöhe: 3,4–3,75 mm. Dies sind Nennmaße gemäß dem Maßblatt des Lieferanten (Dk und K sind als Bereiche aus dem Maßblatt angegeben). Verwenden Sie zum Einschrauben einen Bit TX40. Stimmen Sie die Vorbohrung auf die Holzart ab. Bohren Sie in Randnähe des Bauteils vor – dies verringert die Spaltgefahr.

Werkstoff: kohlenstoffarmer Stahl. Beschichtung: galvanisch verzinkt. Die Zinkbeschichtung schützt den Stahl unter üblichen Bedingungen vor Korrosion. Wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung. Die Abmessungen der Schraube bestimmen nicht die Tragfähigkeit einer konkreten Verbindung. Diese hängt unter anderem vom Holz, der Einschraubtiefe und der Anordnung der Verbindung ab und wird durch die Planung festgelegt.

Abmessungen laut Datenblatt

Werkstoff und Beschichtung

Verkaufseinheit

Auswahl und Montage

• ✓Vorbohrung passend zur Holzart wählen.
• ✓Am Rand des Bauteils vorbohren – das verringert das Risiko des Aufspaltens.
• ✓Mit Bit TX40 eindrehen.
