Trapezblechbrücke aus Aluminium H-60 mit EPDM 330 mm – PV-Montage auf Trapezblech

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.396 kg

Preis/ stk.: € 3,94 3.94

inkl. 20% MwSt., zzgl. Versandkosten

Nettopreis/ stk.: € 3,29

zzgl. 20% MwSt., zzgl. Versandkosten

* Verpackungsoptionen:

Stück
Paket: 50 Stück
Paket: 500 Stück
Paket: 1000 Stück

Menge stk.

Gesamt:

Produkt nicht verfügbar

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

Anbieter: -

Produktcode: PV-02-02

Einem Freund empfehlen

Beschreibung

Trapezblechbrücke aus Aluminium H-60 mit EPDM 330 mm – PV-Montage auf Trapezblech

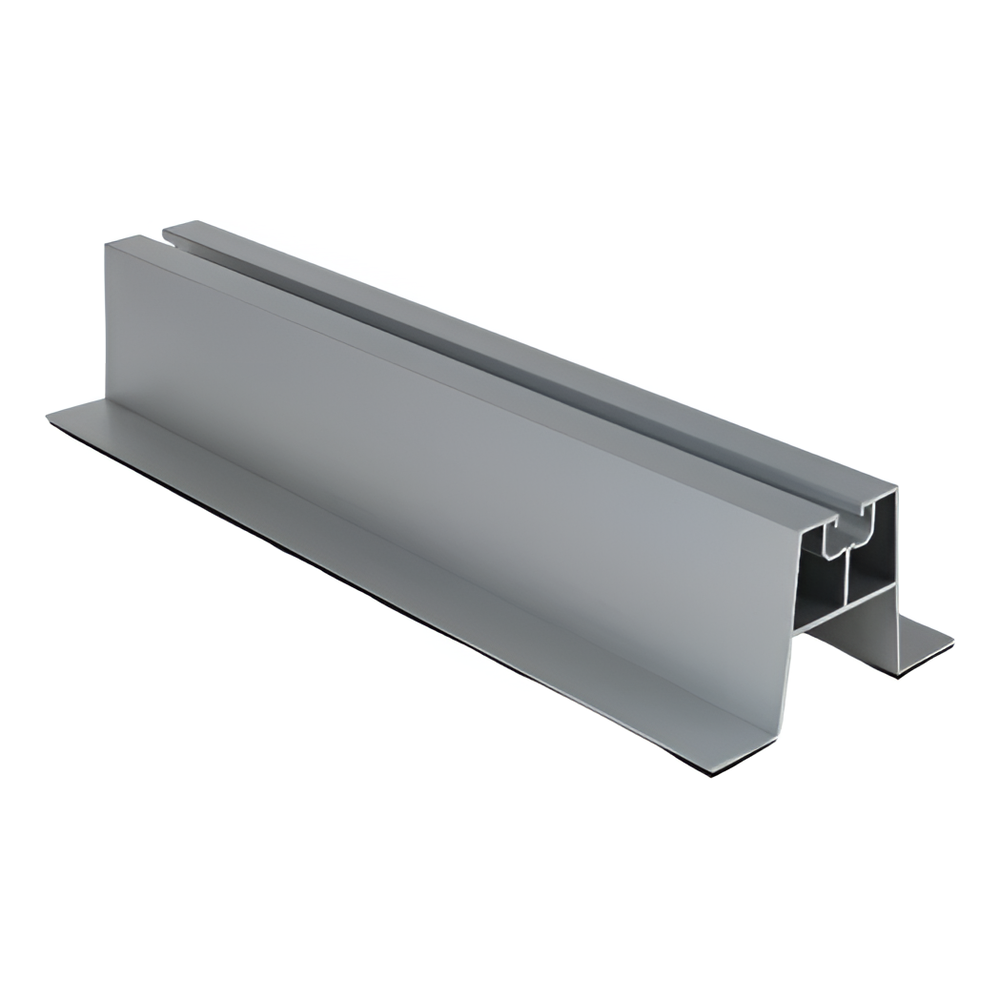

Trapezblechbrücke aus Aluminium H-60, 330 mm, mit EPDM-Dichtung – perspektivische Ansicht des Profils

Die Trapezblechbrücke H-60 aus Aluminium mit EPDM-Dichtung ist ein Konstruktionselement zur direkten Befestigung von Photovoltaikmodulen auf Dächern mit Trapezblecheindeckung. Das Profil mit einer Höhe von 60 mm sorgt für einen ausreichenden Abstand zwischen dem Modul und der Dachfläche, was einen freien Luftstrom unter dem Modul ermöglicht — die natürliche Kühlung erhöht die Leistung der Anlage und verlängert die Lebensdauer der Module. Die Brücke ist mit Mittel- und Endklemmen kompatibel, die mittels Einschubstein, Gewindeeinsatz oder Hammerkopfschraube im oberen Kanal der Schiene befestigt werden. Die Montagelöcher werden direkt am Dach angebracht, was volle Flexibilität bei der Anpassung an den Wellenabstand des Trapezblechs bietet. Die integrierte EPDM-Dichtung an der Profilbasis schützt die Dacheindeckung vor Beschädigungen und sorgt für Dichtheit an der Kontaktstelle mit dem Blech.

Wichtigste Vorteile für Montageteams

Direkte Montage auf Trapezblech — ohne zusätzliche Unterkonstruktion erforderlich

Die Höhe von 60 mm garantiert eine Belüftung unter dem Modul, was zu einer besseren Kühlung der Module und einer höheren Energieproduktion an heißen Tagen führt

Korrosionsbeständiges Aluminium 6060 — langjähriger Einsatz ohne Wartung

Die mitgelieferte EPDM-Dichtung schützt das Blech und eliminiert das Risiko von Undichtigkeiten

Vor-Ort-gebohrte Löcher — volle Flexibilität bei der Anpassung an den Wellenabstand des Dachs

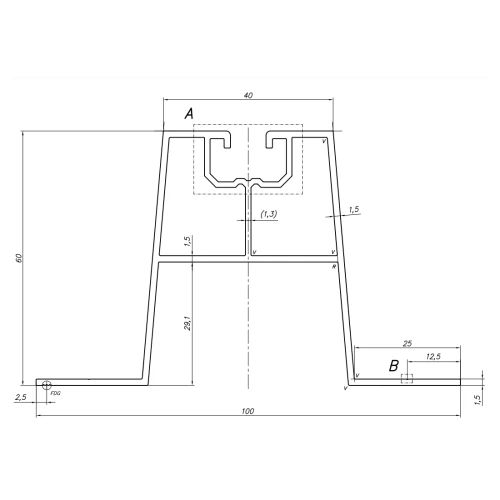

Technische Zeichnung des Querschnitts der Trapezblechbrücke H-60 mit Maßen: Basisbreite 100 mm, Höhe 60 mm, oberer Kanal 40 mm

Der Profilquerschnitt mit einer Basisbreite von 100 mm und einem oberen Montagekanal von 40 mm gewährleistet eine stabile Aufnahme der Klemmen. Die Wandstärke von 1,5 mm sorgt für ein optimales Verhältnis von Festigkeit zu Gewicht. Das Aluminium 6060 eignet sich zum Eloxieren, was bei Bedarf einen zusätzlichen Oberflächenschutz und eine ästhetische Veredelung ermöglicht.

Video zur Vorstellung der Trapezblechbrücke für die Montage von Photovoltaikmodulen auf Trapezblech

Abmessungen

Querschnitt (Breite × Höhe)	100 × 60 mm
Länge	330 mm
Wandstärke	1,5 mm
Breite des oberen Kanals	40 mm
Gewicht pro Meter	1,199 kg/m

Material und Ausführung

Material / Legierung	Aluminium 6060
EPDM-Dichtung	ja — integriert an der Profilbasis
Farbe	silber (Rohaluminium)

Montage und Kompatibilität

Montagekanal / Nuttyp	oberer Kanal für Einschubstein / Gewindeeinsatz / Hammerkopfschraube
Dachtyp / Untergrund	Dächer mit Trapezblech
Verbindungsart	Mittel- und Endklemmen; Löcher werden vor Ort gebohrt

Weitere Parameter

Menge pro Packung	1 Stk.

Sicherheit
