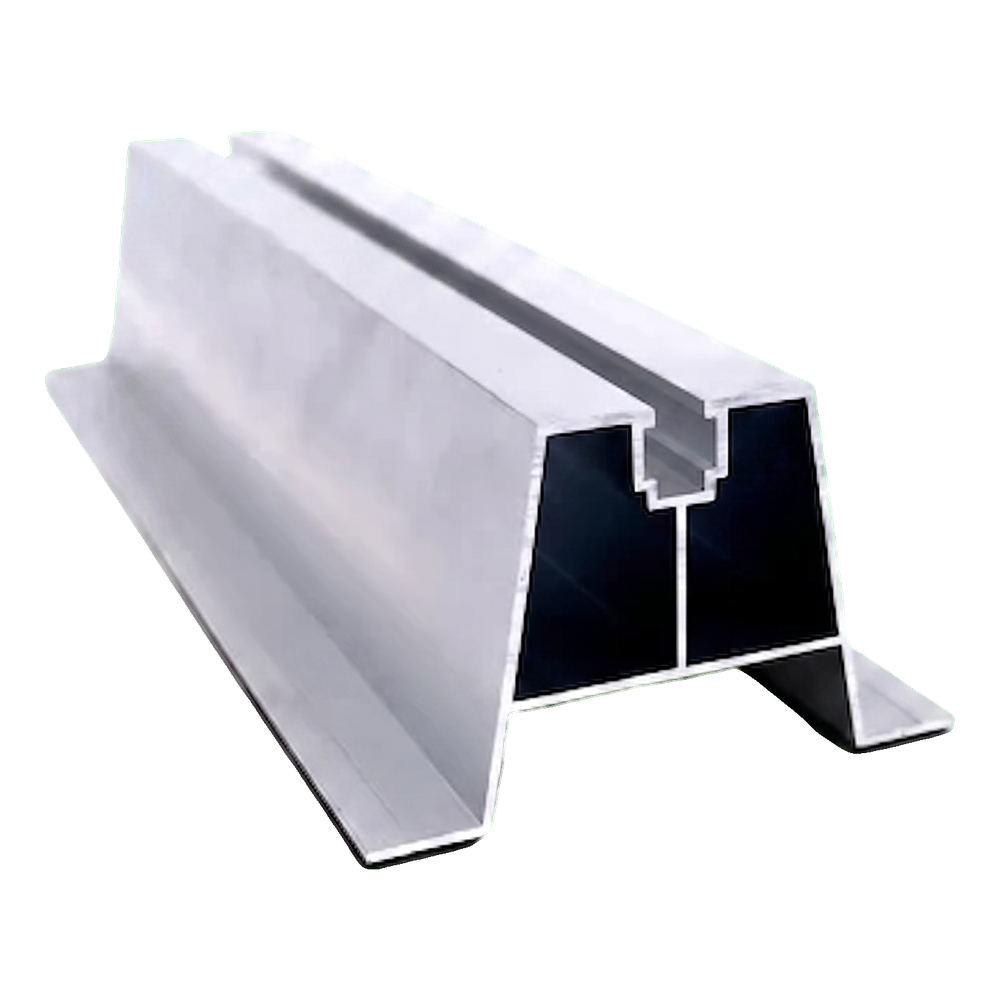

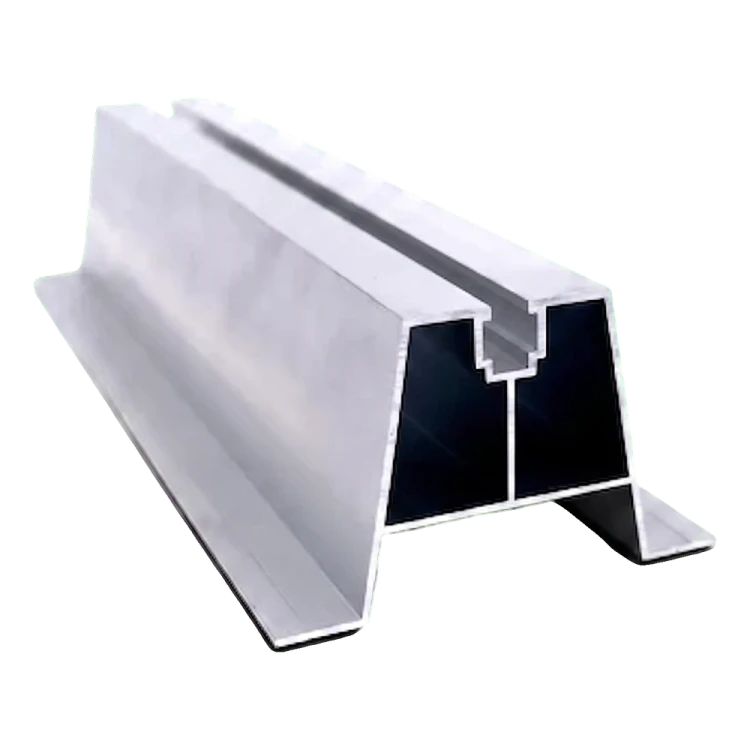

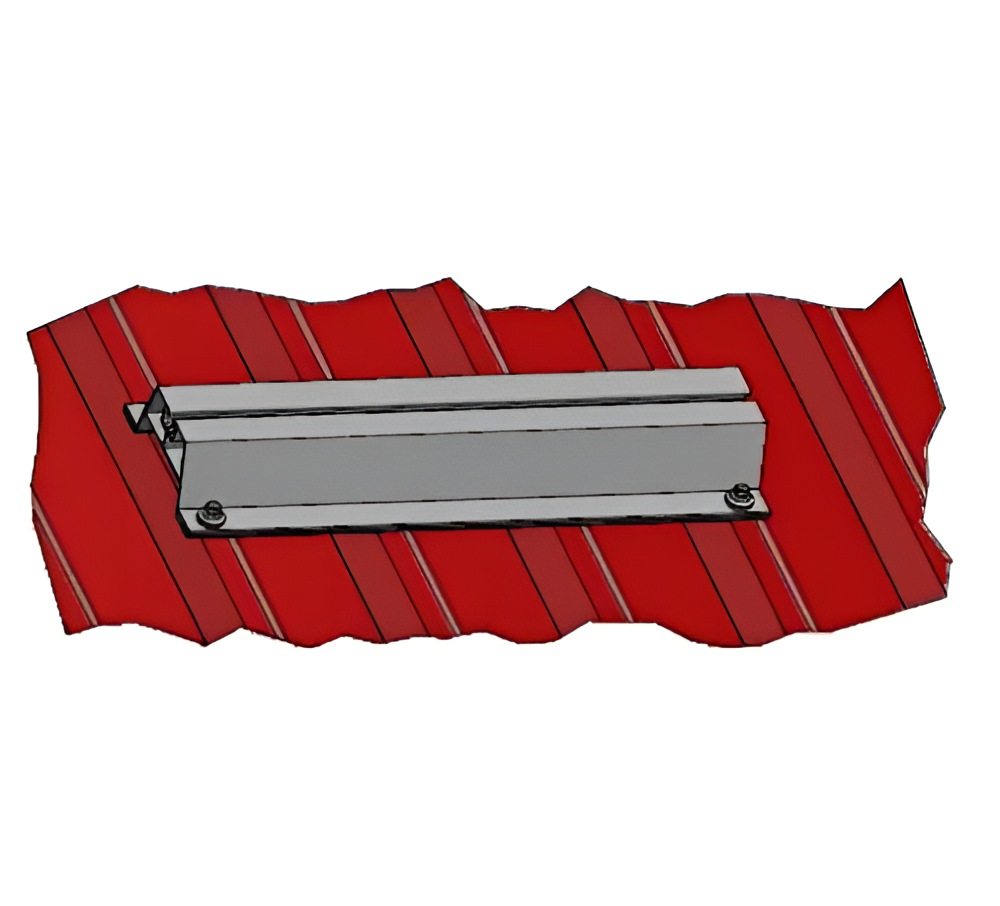

Trapezblechsteg aus Aluminium H-70 mit EPDM 400 mm – PV-Montage auf Trapezblech

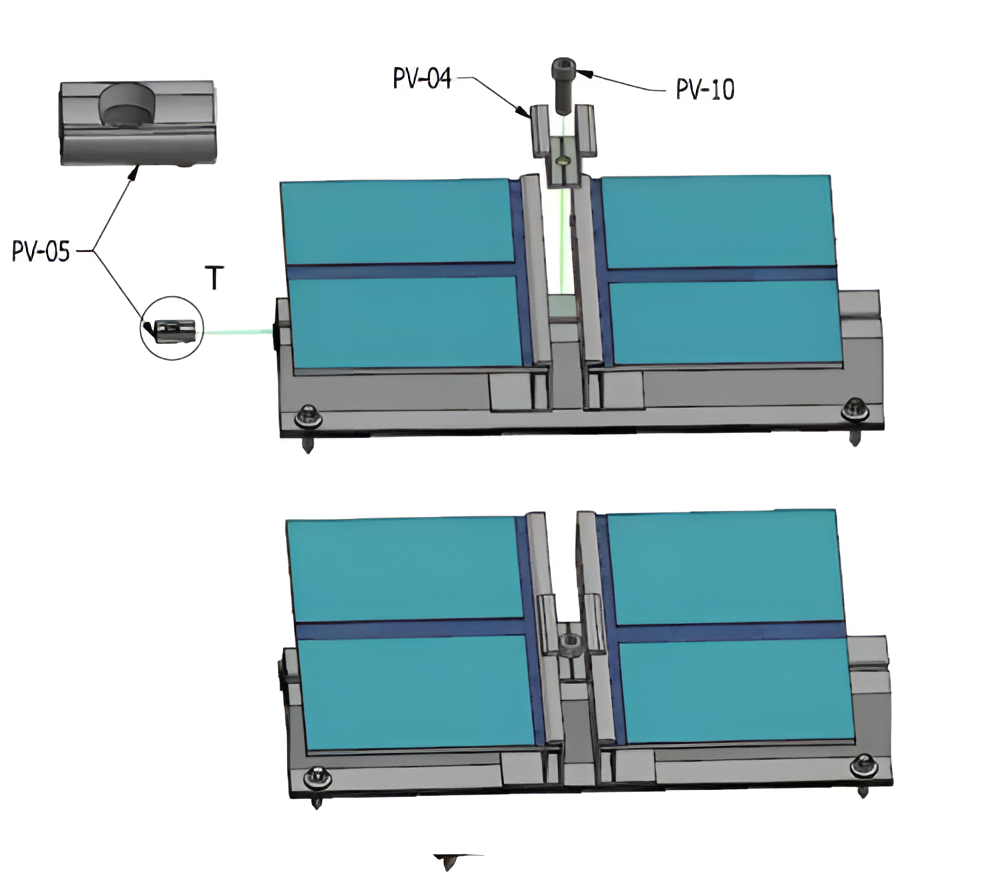

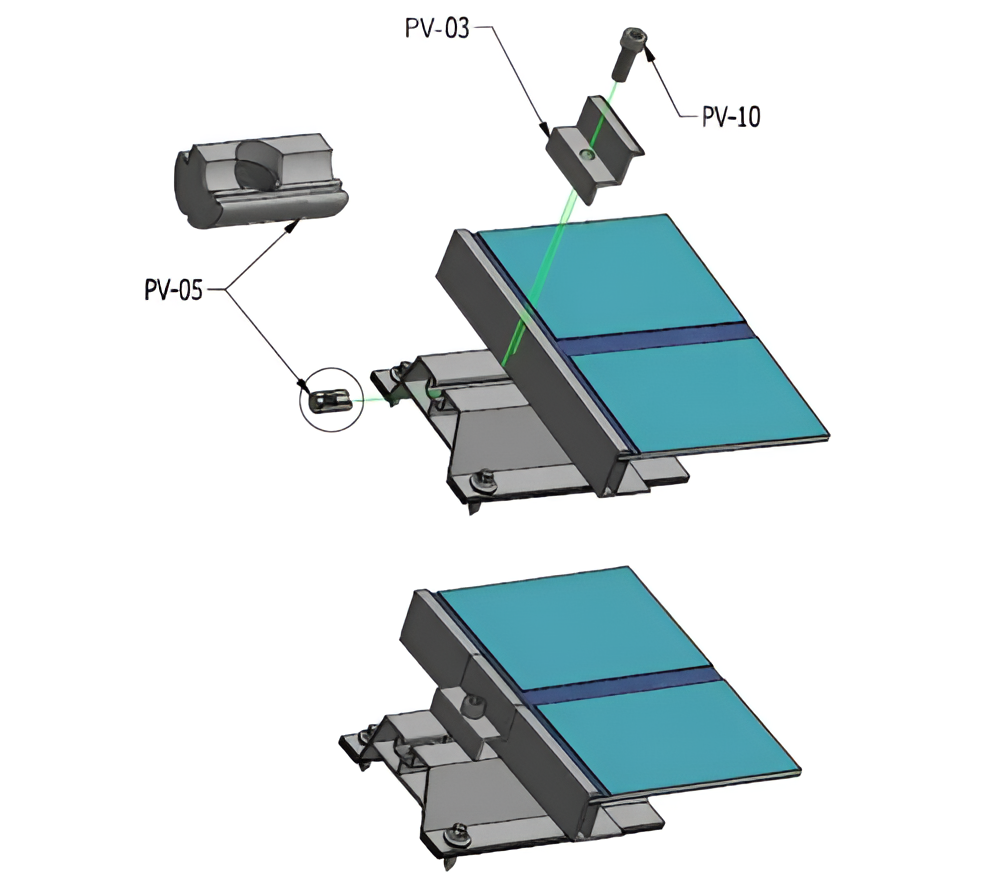

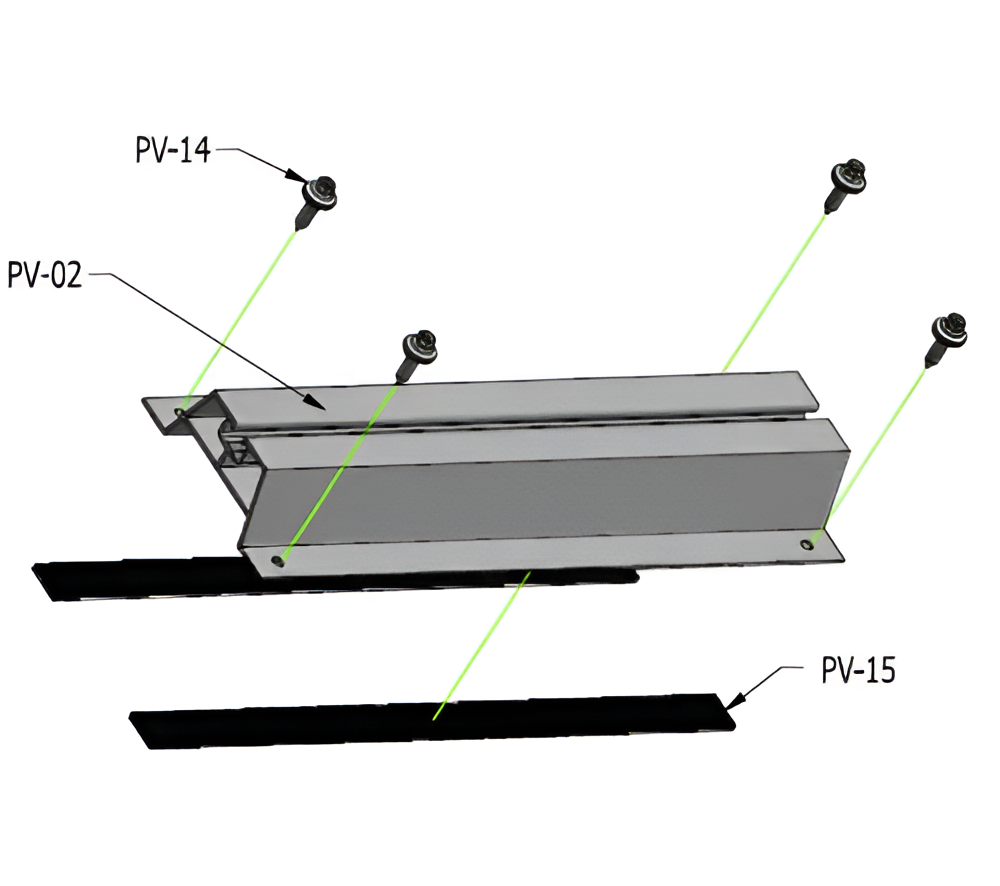

Der Trapezblechsteg H-70 mit EPDM-Dichtung ist ein Aluminium-Distanzprofil, das für die direkte Montage von Photovoltaikmodulen auf Dächern mit Trapezblecheindeckung entwickelt wurde. Die Höhe des Profils sorgt für den nötigen Abstand zwischen Modul und Dachfläche und ermöglicht so einen freien Luftstrom unter dem Panel. Die natürliche Belüftung begünstigt die Kühlung der Module, was sich unmittelbar positiv auf deren Leistung an heißen Tagen auswirkt. Das Profil besteht aus der Aluminiumlegierung 6060, die sich durch eine hohe Korrosionsbeständigkeit und gute mechanische Festigkeit auszeichnet. Der untere Teil des Stegs ist mit einer EPDM-Dichtung ausgestattet, die die Dacheindeckung vor Beschädigung schützt und für eine dichte Anlage an das Trapezblech sorgt. Die obere Schiene mit Montagekanal ermöglicht die schnelle Befestigung von Mittel- und Endklemmen mittels Innensechskantschrauben und Vierkantmuttern — ganz ohne Spezialwerkzeug.

Vorteile des Stegprofils H-70

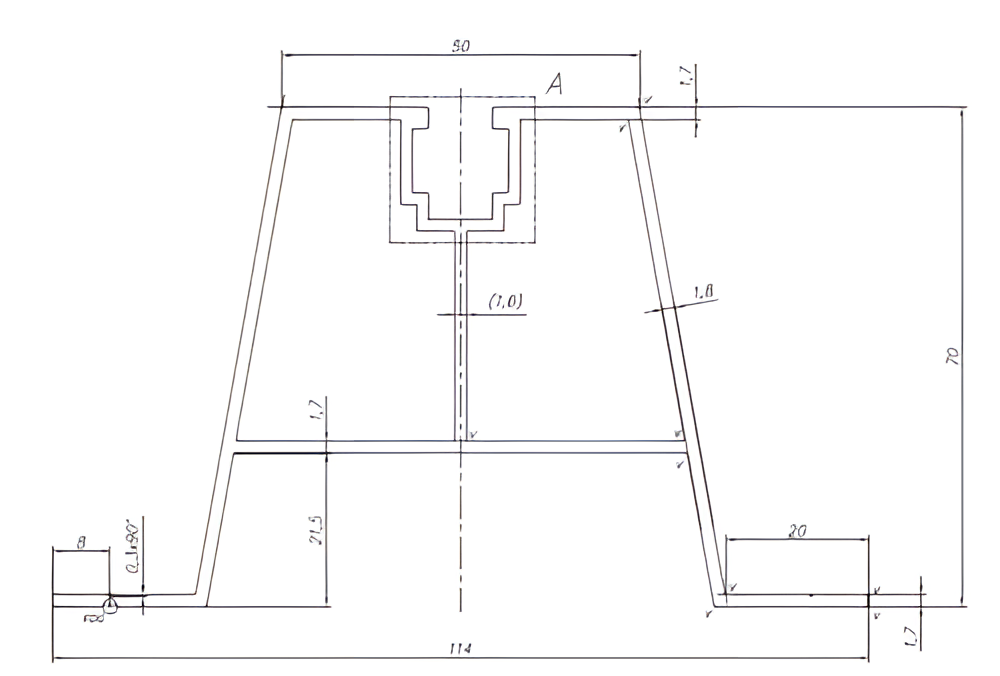

Die technische Zeichnung zeigt den vollständigen Querschnitt des Profils mit den Maßen der wichtigsten Konstruktionselemente. Deutlich erkennbar sind die charakteristische Trapezform der Profilfüße, der zentrale Montagekanal in der oberen Schiene sowie die Nut zum Einschieben der Vierkantmuttern. Die detaillierten Profilmaße finden Sie in der Tabelle Abmessungen weiter unten.
