Trapezbrücke Aluminium H40 L330 mit EPDM-Dichtung 2 mm für PV-Montage
Leave feedback on the product

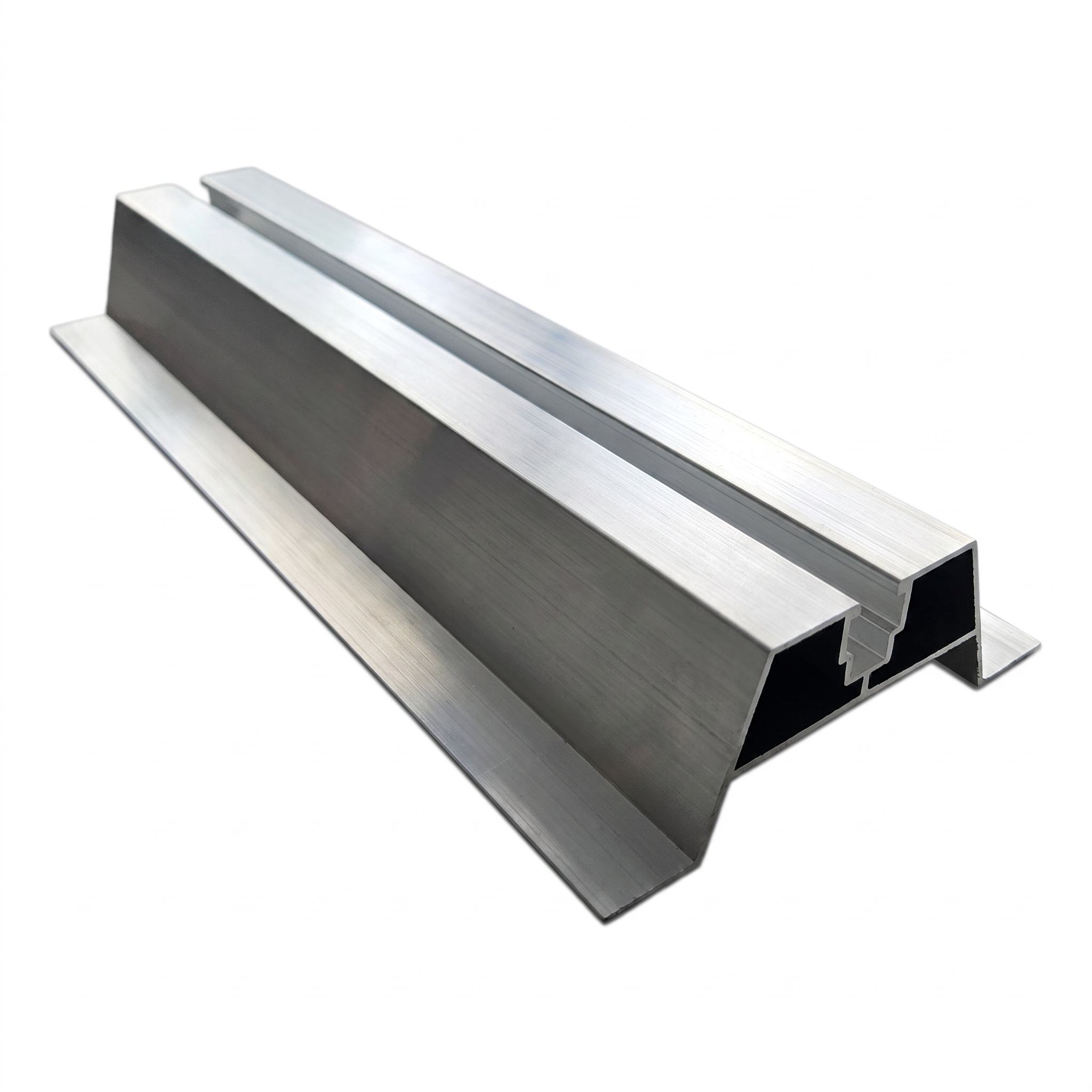

Aluminium-Trapezbrücke mit EPDM-Dichtung 2 mm für die PV-Montage. Abmessungen 330×113×40 mm, Standardeloxierung.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 001-779
Beschreibung
Trapezbrücke Aluminium H40 L330 mit EPDM-Dichtung 2 mm für PV-Montage
Aluminium-Trapezbrücke mit EPDM-Dichtung ist ein professioneller Dachadapter für die Montage von Photovoltaik-Konstruktionen auf Trapezblechen. Dank des Profils mit einer Höhe von 40 mm bildet die Brücke die Wellenform des Blechs exakt nach und bietet eine stabile und dichte Basis für PV-Montageschienen. Im Lieferumfang enthalten ist eine Unterlagscheibe aus EPDM-Gummi mit 2 mm Stärke, die Schwingungen dämpft, Unebenheiten ausgleicht und die Blechoberfläche vor Beschädigungen schützt.
Wesentliche Vorteile für den Installateur
- Integrierter Montagekanal – ermöglicht die schnelle Befestigung von Schienen mittels Gleitschrauben ohne zusätzliche Bauteile
- Standardeloxierung – dauerhafter Korrosionsschutz des Aluminiums für langjährige Witterungsbeständigkeit
- EPDM-Dichtung 2 mm im Lieferumfang – verhindert galvanischen Kontakt zwischen Aluminium und Stahlblech und gewährleistet die Wasserdichtheit der Verbindung
- Gewicht von nur 0,315 kg – belastet die Dachkonstruktion nicht und erleichtert den Transport zur Baustelle

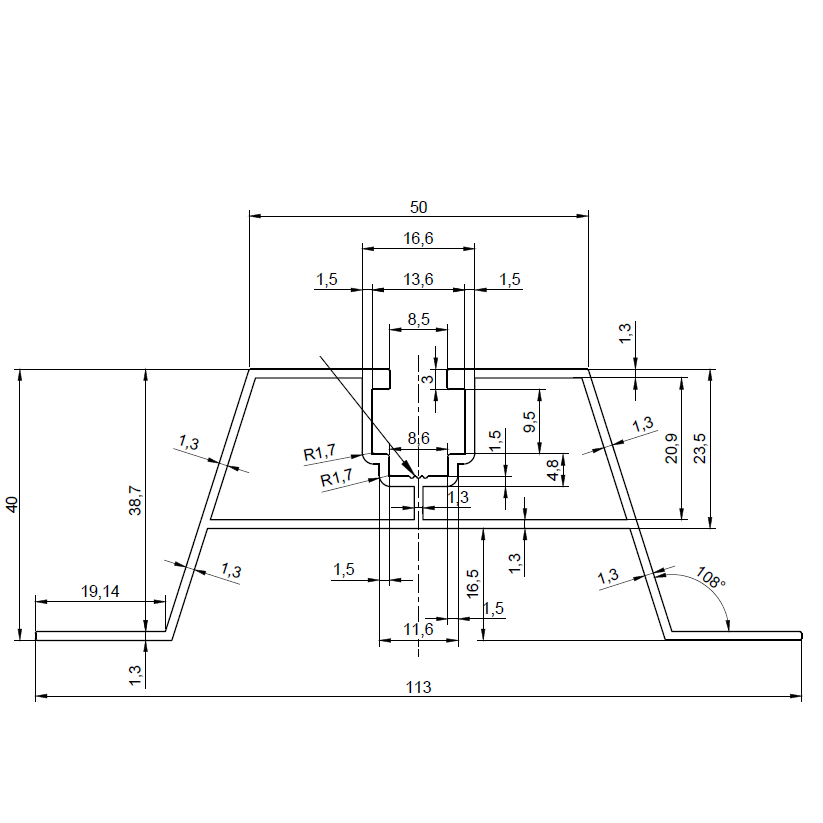

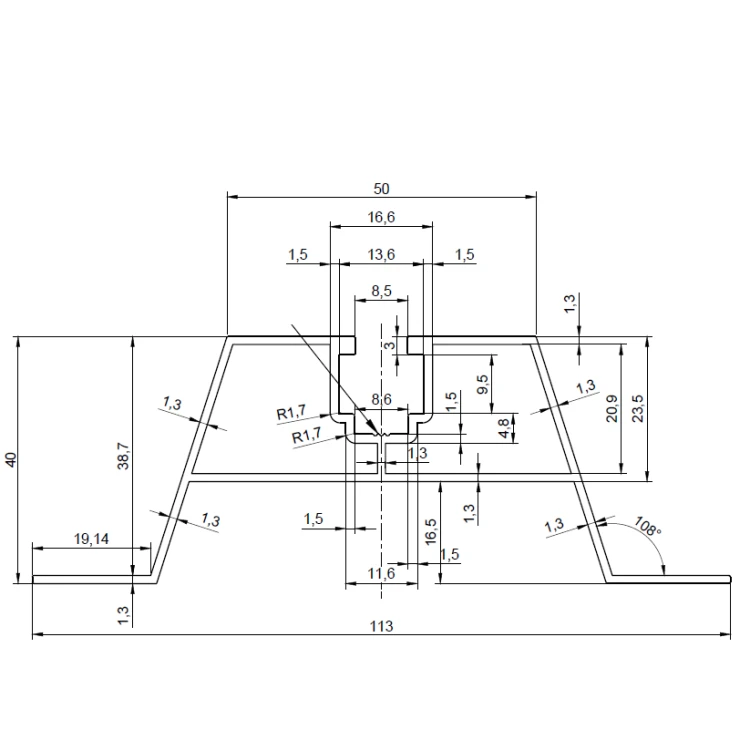

Abmessungen und Profilparameter (Querschnitt)
- Länge der Brücke: 330 mm
- Gesamthöhe des Profils: 40 mm
- Obere Breite (Kopf): 50 mm
- Gesamtbreite an der Basis: 113 mm
- Breite der Seitenflügel: 19,4 mm (links und rechts)
- Wandstärke seitlich: 1,3 mm
- Wandstärke oben: 1,3 mm
- Montagekanal – Öffnung: 8,5 mm, lichte Innenbreite: 13,6 mm
Allgemeine Daten
- Profilmaterial: Aluminium mit Standardeloxierung
- Dichtung: EPDM 2 mm
- Gewicht: 0,315 kg
- Außenabmessungen: 330 × 113 × 40 mm (L × B × H)
Die Aluminium-Trapezbrücke ist ein unverzichtbares Element des PV-Montagesystems auf Dächern mit Trapezblech. Die symmetrische Konstruktion mit innerer Versteifungsrippe gewährleistet eine gleichmäßige Lastübertragung von der Montageschiene auf die Blechfaltung. An in der Zeichnung markierten Stellen können Wärmespuren aus dem Extrusionsprozess sichtbar sein – dies ist ein normales Produktionsmerkmal, das die Festigkeitseigenschaften des Profils nicht beeinträchtigt.
