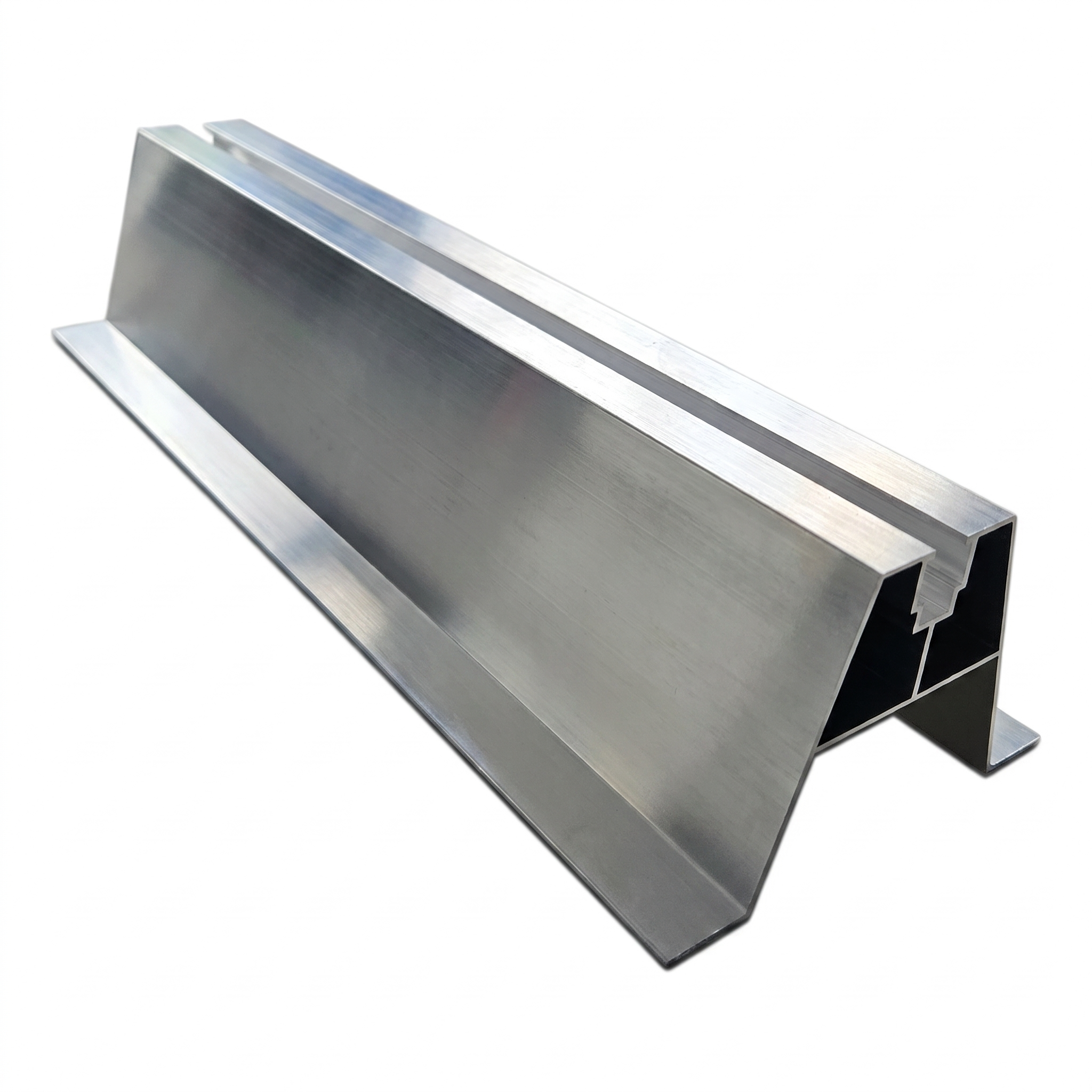

Aluminium-Trapezbrücke PV, H70 L330, mit EPDM-Dichtung 2 mm. Länge 330 mm, Höhe 70 mm, obere Breite 40 mm. Aluminium, Schutzanodisierung. Gewicht 0,357 kg. Für PV-Installationen auf Trapezblech-Dächern.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 001-777
Beschreibung
Aluminium-Trapezbrücke PV mit EPDM H70 L330 für Trapezblech
Aluminium-Trapezbrücke H70 L330 ist ein robustes Montageprofil für Photovoltaikanlagen auf Dächern mit Trapezblech. Dank der EPDM-Dichtung mit 2 mm Stärke sorgt sie für eine dichte und stabile Anlage an der Unterlage und eliminiert das Risiko von Mikrovibrationen sowie Beschädigungen der Blechbeschichtung. Das fertige Element verkürzt die Montagezeit und gewährleistet Reproduzierbarkeit auf jedem Dach.
Das Profil ist aus Aluminium in der Ausführung Standard (Schutzanodisierung) gefertigt. Die Konstruktion mit trapezförmigem Querschnitt und zentralem Führungskanal ermöglicht eine sichere Befestigung mit Schraube oder Bohrschraube und garantiert eine hohe Tragfähigkeit bei einem geringen Eigengewicht von nur 0,357 kg.
Anwendung
- Montage von PV-Montageschienen auf Trapezblech-Dächern
- Kompensation des Trapezprofils – die Brücke verteilt den Druck gleichmäßig auf die Blechrippen
- Zusammenarbeit mit Bohrschrauben oder Schrauben mit EPDM-Unterlegscheibe
Produktparameter
- Länge: 330 mm
- Höhe: 70 mm
- Profilmaterial: Aluminium
- Ausführung: Standard (Schutzanodisierung)
- Dichtung: EPDM 2 mm
- Gewicht: 0,357 kg
Abmessungen und technische Parameter
- Länge (L): 330 mm
- Höhe (H): 63 mm (Profilmaß: 70 mm laut Querschnittszeichnung)
- Breite des Oberteils: 40 mm
- Breite der Basisfüße: 26,63 mm (links und rechts)
- Innerer Abstand der Füße: 62,74 mm
- Winkel der Schrägwände: 14°
- Wandstärke: 1,2–1,5 mm
- Stärke der Oberwand: 1,3 mm
- Führungskanal – Öffnungsbreite: 9 mm, Tiefe: 16 mm
- Nicht definierte Radien: R0,25
Der präzise gestaltete Trapezquerschnitt mit innerer Verstärkungsrippe und zentralem Führungskanal garantiert die Steifigkeit des Profils und eine einfache Positionierung der Befestigungselemente.
