Trapezsteg Aluminium H100 L330 mit EPDM-Dichtung 2 mm für PV-Montage
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung

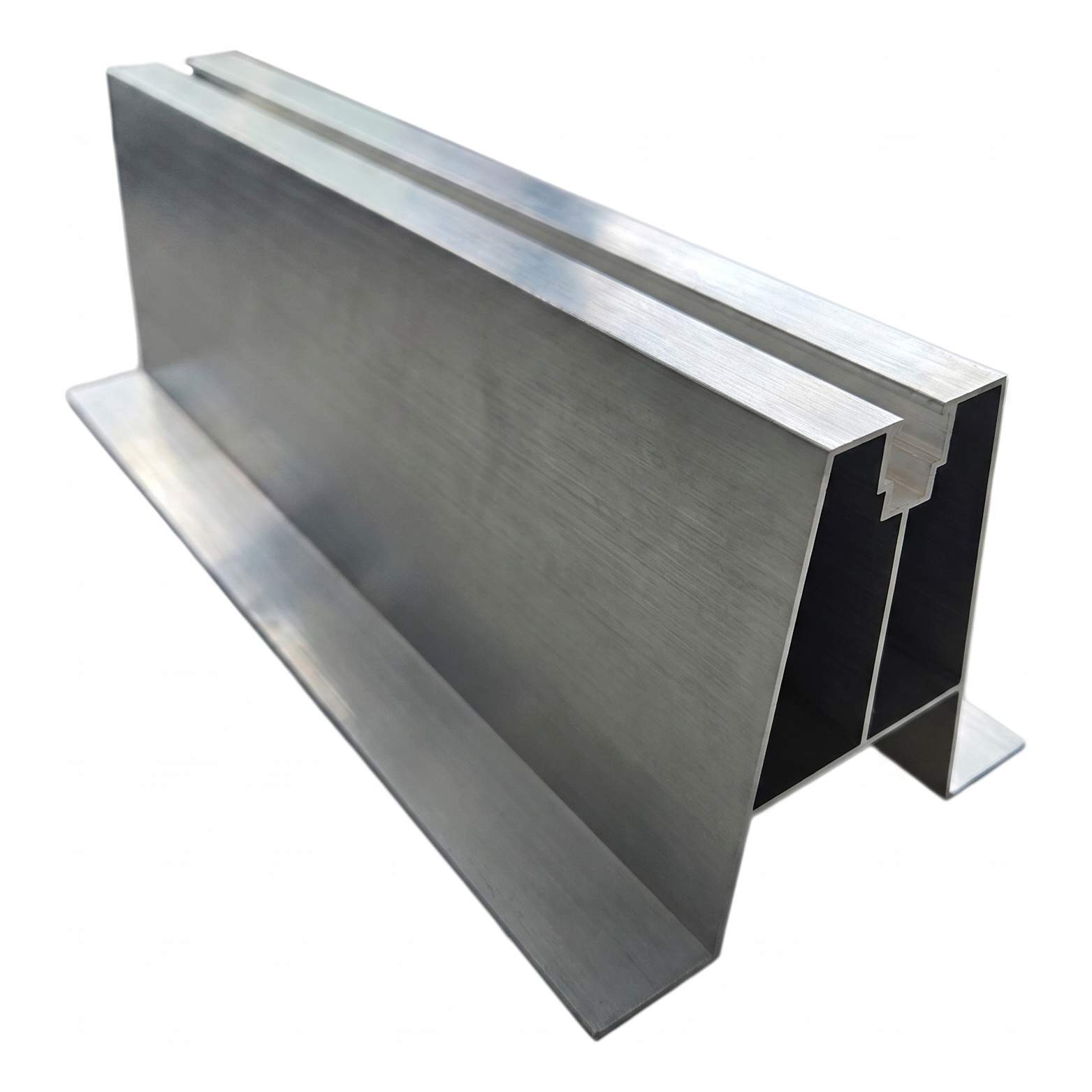

Trapezbrücke Aluminium H100 L330 mit EPDM-Dichtung 2 mm für PV-Montage
Aluminium-Trapezbrücke H100 L330 ist ein fertig konfektionierter Dachadapter für die Befestigung von Photovoltaikkonstruktionen auf Dächern mit Trapezblech. Dank der werkseitig aufgebrachten EPDM-Dichtung mit 2 mm Stärke sorgt die Brücke für eine dichte Anlage an der Blechrippe und eliminiert die Notwendigkeit einer zusätzlichen Abdichtung, was die Montage erheblich beschleunigt.
Das Profil ist aus Aluminium mit einer Standard-Eloxierung gefertigt, was eine hohe Korrosionsbeständigkeit und eine langjährige Haltbarkeit im Außenbereich gewährleistet. Die trapezförmige Querschnittsgeometrie bildet die Geometrie gängiger Dachbleche ideal ab – die Brücke stützt sich stabil auf den Rippenkämmen ab und überträgt die Lasten gleichmäßig auf die Dachunterkonstruktion.
Der obere Teil des Profils ist mit einem Montagekanal mit einer Öffnungsbreite von 9 mm und einer Tiefe von 16 mm ausgestattet, der eine schnelle Befestigung von Montageschienen oder Klemmen mittels Hakenbolzen oder T-Muttern ermöglicht. Diese Lösung erlaubt eine flexible Positionierung der PV-Konstruktionselemente ohne das Bohren zusätzlicher Löcher.

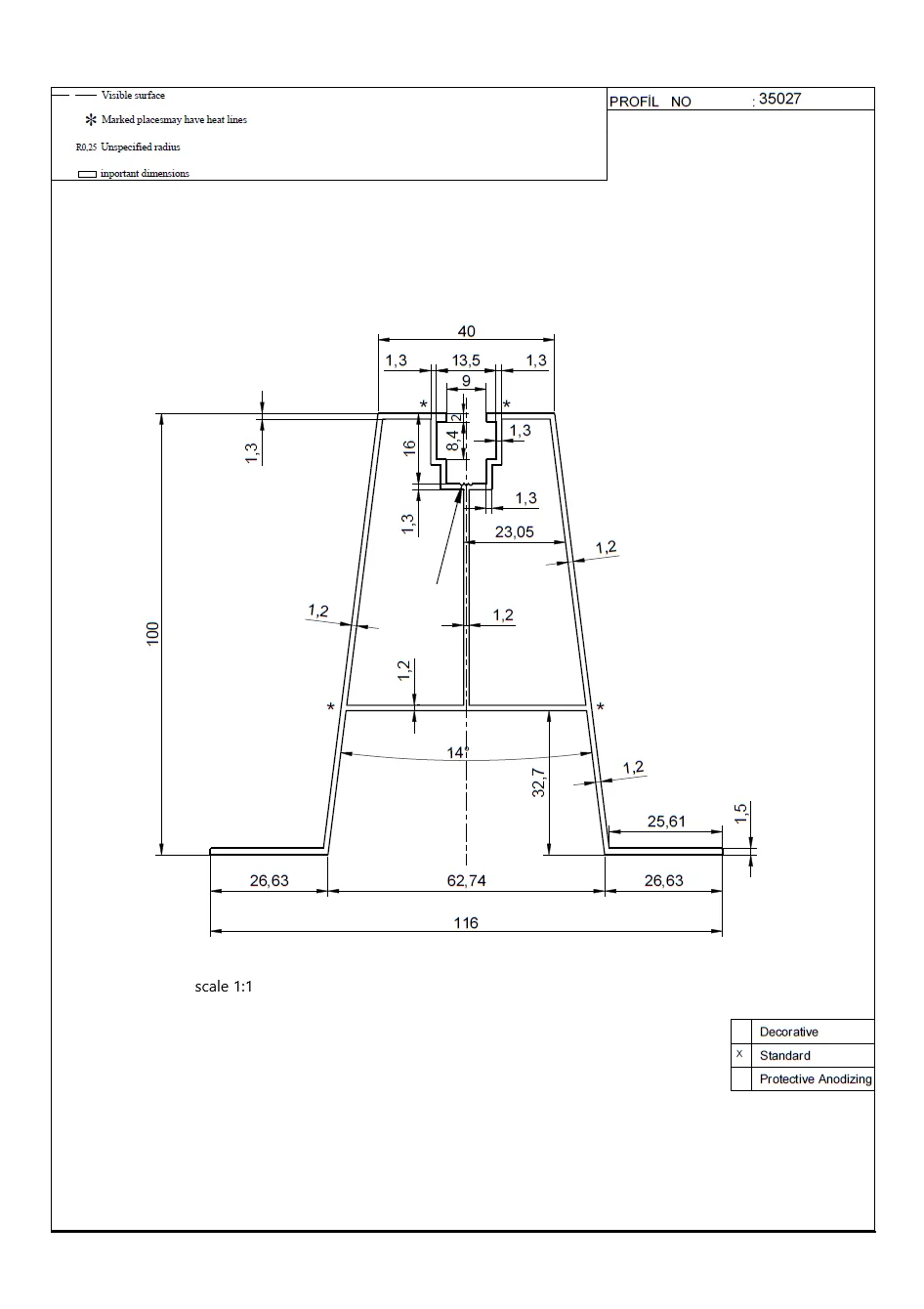

Abmessungen und Profilgeometrie
- Länge der Brücke: 330 mm
- Gesamthöhe: 100 mm
- Gesamtbreite der Basis: 116 mm
- Breite der oberen Plattform: 40 mm
- Innere Breite der Basis: 62,74 mm
- Breite der seitlichen Füße: 26,63 mm (jeweils)
- Neigungswinkel der Seitenwände: 14°
Montagekanal (oberer Profilbereich)
- Breite der Einlauföffnung: 9 mm
- Innere Kanalbreite: 13,5 mm
- Kanaltiefe: 16 mm
- Tiefe der unteren Kanalkammer: 8,4 mm
- Wandstärke der Kanallippe: 2 mm
Wandstärken und Konstruktion
- Wandstärke der Seitenwände: 1,2 mm
- Stärke des inneren Querstegs: 1,2 mm
- Wandstärke der oberen Plattform: 1,3 mm
- Stärke des Basisfußes: 1,5 mm
- Undefinierter Radius: R0,25 mm
- Höhe bis zum inneren Quersteg: 32,7 mm
Produktparameter
- Profilmaterial: Aluminium (Standard-Eloxierung)
- Dichtung: EPDM 2 mm
- Gewicht: 0,438 kg
- Außenmaße: L 330 × H 100 mm
Die Trapezbrücke ist ein unverzichtbares Verbindungselement zwischen Dachblech und der Trägerkonstruktion für PV-Module. Dank der EPDM-Dichtung schützt sie die Dacheindeckung vor dem Eindringen von Wasser an den Befestigungspunkten, und die Aluminiumkonstruktion belastet das Dach kaum. Die universelle Geometrie macht das Profil kompatibel mit den gängigsten Trapezblechen, die im Industrie- und Gewerbebau eingesetzt werden.
