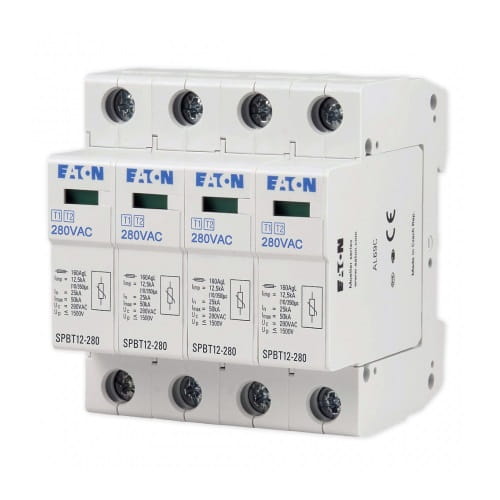

Überspannungsableiter SPBT12 Typ 1+2 (Klasse B+C) 4-polig 12,5kA 280V 1,5kV IP20
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung
Überspannungsableiter Typ 1+2 (B+C) 4P 12,5kA 1,5kV SPBT12/280/4 158331 EATON
Der Überspannungsableiter, Überspannungsschutzgerät B+C SPBT-12/280/4 Moeller ist ein fortschrittliches Überspannungsschutzsystem, das die Eigenschaften von Ableitern der Klasse B und C mittels Varistoren in einer einzigen Einheit vereint.
Dieses Gerät ist hauptsächlich für den Einsatz im Wohnbereich konzipiert und verfügt über eine visuelle Fehleranzeige. Es bietet eine maximale Stoßstromfestigkeit von bis zu 12,5kA (10/350)µs und ist in verschiedenen Konfigurationen von ein- bis vierstufig erhältlich, wodurch die Überspannungspegel auf Werte unter 1,5kV minimiert werden. Der moderne Überspannungsableiter wurde entwickelt, um wirksamen Schutz vor den Folgen direkter und indirekter Blitzeinschläge sowie Schaltüberspannungen zu gewährleisten und ist die ideale Lösung für Wohn- und Mehrfamilienhäuser.
Es wird empfohlen, die Sets (von der Versorgungsseite aus betrachtet) vor Mess- und Fehlerstromschutzgeräten zu installieren. Dadurch wird ein Fehlauslösen der Fehlerstromschutzschalter während des Stoßstromflusses nach Ansprechen der Überspannungsableiter verhindert. Ein vor den Überspannungsableitern montierter Fehlerstromschutzschalter ist Stoßströmen ausgesetzt, die zu seiner Zerstörung oder unnötigem Auslösen führen können.
- Überspannungsableiter der Klasse nach IEC 61643-1
- Typprüfung nach EN61643-1
- Schnelle Montage auf Tragschiene nach EN 50022
- Bei Überspannungsableitern SPB-25/440 und SPB-60/400 erfolgt der Gasaustritt nach außen - erforderlicher Abstand zu brennbaren Bauteilen!
- Überspannungsableiter der Klasse nach Norm VDE 0675, Teil 6/A3 11.97
Überspannungsableiter SP-B+C sind zu installieren in:
- Gebäuden mit äußerer Blitzschutzanlage
- Gebäuden mit äußerer Freileitung und Blitzschutzanlage
- geschütztem Objekt, in dem die innere Stahlkonstruktion als Blitzschutzanlage genutzt wird
- Gebäuden mit Kabelversorgung, wenn der Abstand zwischen Gebäude und Trafostation gering ist (Möglichkeit hoher Kurzschlussströme)
- Objekten ohne Blitzschutzanlage in unmittelbarer Nähe hoher Objekte, wenn die Erdungsanlagen der Objekte verbunden sind
SPEZIFIKATION
| Parameter | Wert |
|---|---|
| Verpackungsgewicht | 0,3 kg |
| Für Netz | TN |
| Schutzgeräteklasse | B+C (Typ 1+2) |
| Anzahl der Pole | 4 |
| Nennableitstoßstrom (In) | 12,5kA |
| Maximale Dauerbetriebsspannung | 280 V |
| Spannungsschutzpegel bei Nennableitstoßstrom | 1,5 kV |
| Betriebsfrequenz | 50/60 Hz |
| Stoßstrom | 25 kA |
| Schutzart IP | IP20 |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Anwendung | AC (Netz) |
| Überspannungsschutz-Typ (SPD-Klasse) | T1+T2 (B+C) |
| Nennspannung [V] | 275V AC |
| Polzahl | 4P |
| Blitzstrom (Iimp/In) [kA] | 12,5 kA |
| Marke | EATON |
| Schutzpegel (Up) [kV] | 1,5 kV |
