Verstellbarer Dachhaken S610 für Schrägdächer
Leave feedback on the product
Verstellbarer Dachhaken 610x30x4mm aus Edelstahl 1.4016 mit M10-Bohrung für Profil. Geeignet für die Montage von PV-Modulen auf Keramik- oder Betonziegeln mit max. 60mm Dicke. Ermöglicht die Montage von 40x40mm-Schienen an Dachlatten bis max. 50mm. Das Langloch ermöglicht Justierung und kompensiert Unebenheiten der Dachkonstruktion.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Variante wählen:
Individual variants may differ in price
Verpackungsoptionen
Product code:
Produkteigenschaften
[PIM] Haki i mocowania #22
- Typ S-Dachhaken
- Verstellung Ja
- Stahlklasse H17
Beschreibung
Dachhaken S610 Verstellbar für Schrägdächer

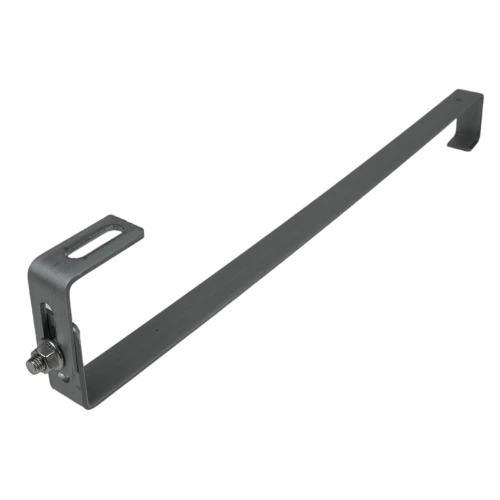

Verstellbarer Dachhaken S für Schrägdächer, Edelstahl 1.4016 mit den Abmessungen 610x30x4 mm und M10-Bohrung für Profile von Photovoltaik-Montagesystemen.
Der Dachhaken S ist für die Montage von Photovoltaikmodulen auf Dächern mit Keramik- oder Betonziegeln mit einer maximalen Dicke von 60 mm vorgesehen. Die Halterung ermöglicht die Befestigung von Montageschienen mit den Abmessungen 40×40 mm an Dachlatten mit einer maximalen Dicke von 50 mm. Sie ist aus Edelstahl gefertigt und garantiert Schutz vor ungünstigen Witterungseinflüssen. Im oberen Teil des Elements befindet sich eine M7-Bohrung für eine M6-Schraube, die das Verschrauben der Halterung an der Dachlatte und die Erhöhung der Konstruktionssteifigkeit ermöglicht. Das Langloch im Steg erlaubt die Korrektur der Ausrichtung der Montageschienen.
- Die im Haken verwendete Verstellung dient zum Ausgleich von Unebenheiten der Dachkonstruktion, an der die Haken befestigt werden. Bei Gebäuden mit unsorgfältig ausgeführter Dachkonstruktion ist dies die einzige Möglichkeit, eine stabile Halterung für die horizontalen Konstruktionsschienen zur Montage der Solarmodule präzise vorzubereiten.

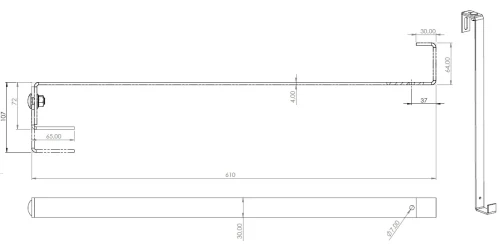

- Die Montageart ist analog zum Haken ohne Verstellung. Die genauen Abmessungen des Hakens sind in den obigen Grafiken dargestellt.
- Der Stahl H17, aus dem die Haken gefertigt sind, zeichnet sich durch hohe Beständigkeit gegen ungünstige Umweltbedingungen aus (Edelstahl).
