Verstellbares Scharnier mit Schild M16 80x80x3 mm, Öse verzinkt

Go to Product feedback

Verstellbares Scharnier für Tore und Pforten mit Schild 80×80 mm (Stärke 3 mm), Gewinde M16, Material verzinkter Stahl, Tragfähigkeit des Paares 65 kg bei einem 2 m langen Flügel.

Go to full description

€ 3,37

Shipping costs are not included in the price.

Quantity

stk.

Availability:

Auf Lager (große Menge)

Shipping time: 24 Stunden

[PIM] zawiasy #113

Verstellung Ja
Material Stahl
Gewindeart M16
Durchmesser 12
Montageart Mit Schild

Beschreibung

Einstellbares Scharnier mit Schildplatte M16 80×80 mm – verzinkt

Einstellbares Scharnier mit Schildplatte M16 ist ein robustes Montageelement für die professionelle Montage von Tor- und Gartenflügeln. Dank der Gewinderegulierung ermöglicht es eine präzise Ausrichtung des Flügels gegenüber dem Pfosten – sowohl bei der Erstmontage als auch im laufenden Betrieb.

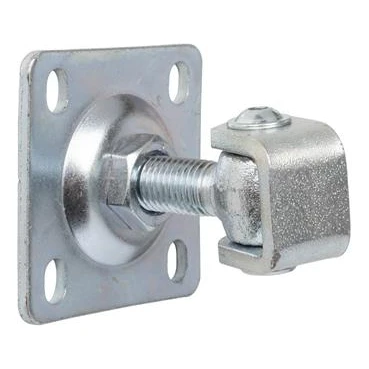

Einstellbares Scharnier mit Schildplatte M16 – Seitenansicht

Die Schildplatte mit den Abmessungen 80 × 80 mm und vier Montagebohrungen ermöglicht eine schnelle und stabile Befestigung am Zaunpfosten. Die Schilddicke von 3 mm gewährleistet ausreichende Steifigkeit und Dauerhaftigkeit der Verbindung. Die Konstruktion mit Drehlager sorgt für einen reibungslosen Betrieb des Torflügels, und die Zink-Korrosionsschutzbeschichtung schützt das Element über viele Jahre vor Witterungseinflüssen.

Die zulässige Traglast eines Scharnierpaares bei einem Flügel mit 2 m Länge beträgt 65 kg, wodurch sich das Produkt sowohl für leichte Gartentore als auch für Standard-Zaunflügel eignet.

Wesentliche Vorteile

Zinkbeschichtung – hohe Korrosionsbeständigkeit im Außenbereich

Nachträgliche Justierung – präzise Flügeleinstellung ohne Demontage möglich

Hohe mechanische Belastbarkeit und Verschleißfestigkeit

Schildplatte mit 4 Bohrungen – schnelle und sichere Pfostenbefestigung

Ästhetisches, neutrales Finish – passend zu verschiedenen Zauntypen

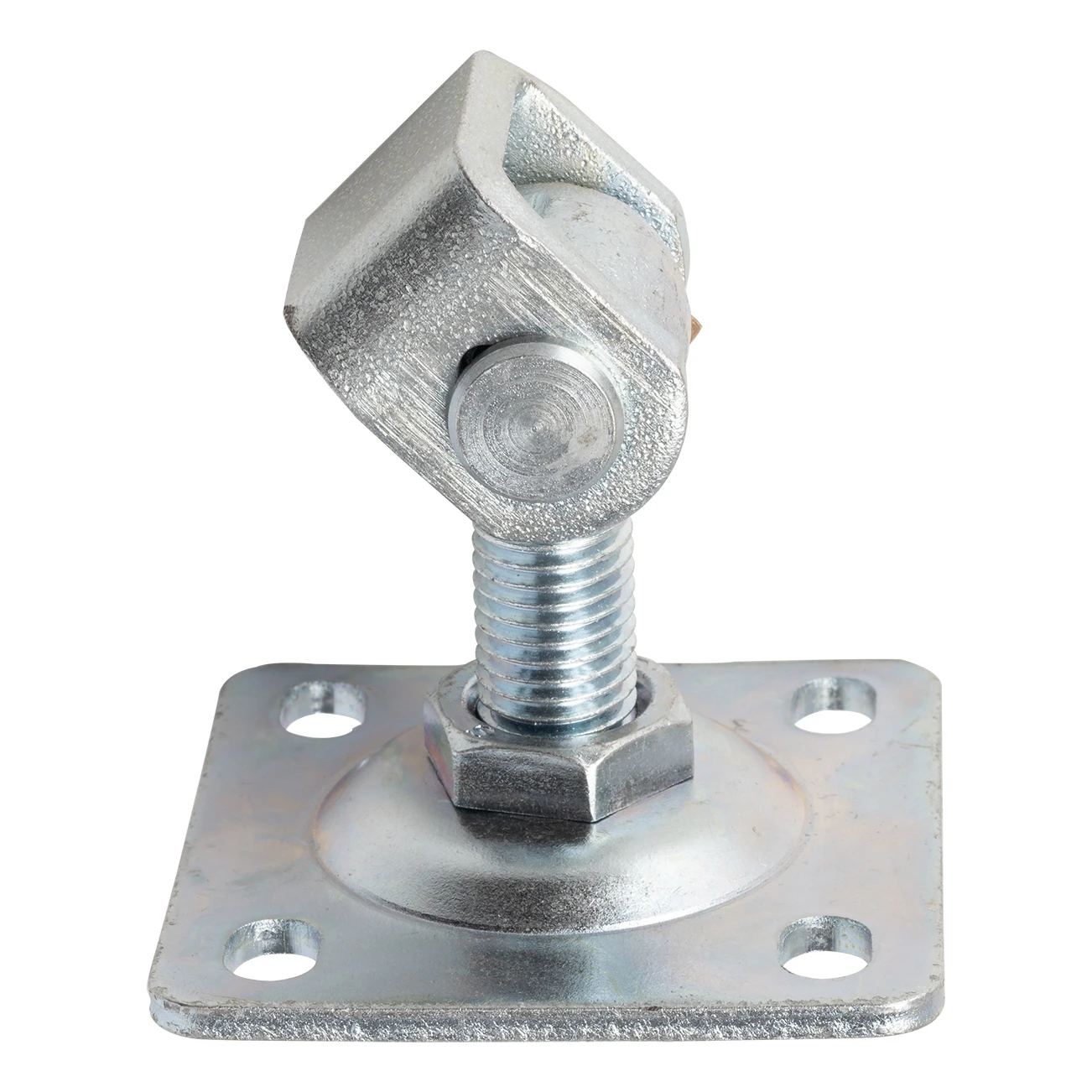

Einstellbares Scharnier mit Schildplatte M16 – Draufsicht

Technische Daten

Typ: einstellbares Scharnier mit Schildplatte

Gewinde: M16

Schildmaß: 80 × 80 mm

Schilddicke: 3 mm

Material: verzinkter Stahl

Korrosionsschutz: Zink

Traglast pro Paar (Flügel 2 m): 65 kg

Gewicht: 0,4 kg

Maße aus der technischen Zeichnung

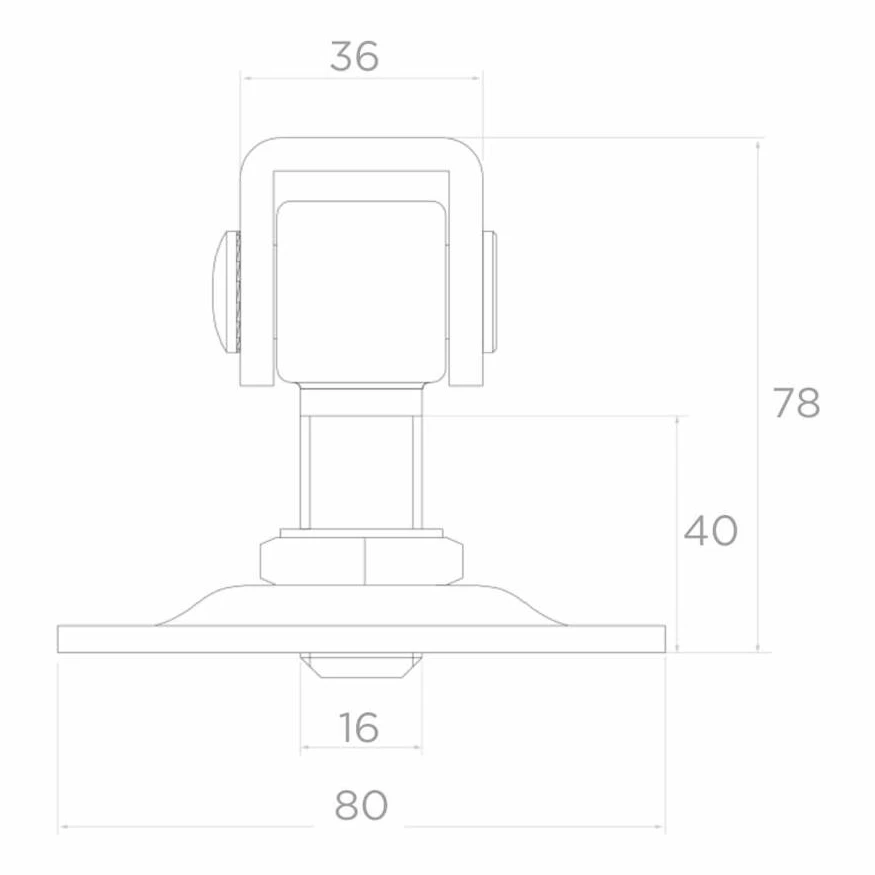

Einstellbares Scharnier M16 – technische Zeichnung mit Maßen

Ösenbreite: 36 mm

Gesamthöhe: 78 mm

Höhe des Gewindezapfens: 40 mm

Gewindedurchmesser: M16

Grundmaß (Schildplatte): 80 × 80 mm

Das einstellbare Scharnier mit Schildplatte M16 ist eine zuverlässige Montagelösung, die die Installation von Zaunanlagen erleichtert und einen langjährigen, problemlosen Betrieb ermöglicht. Eine ideale Ergänzung des Sortiments für Montageteams, die Zaunprojekte realisieren.
