Verstellbares Scharnier mit rechteckigem Schild M16 85x55 mm

Go to Product feedback

Scharnier für Gartentore aus verzinktem Stahl, Gewinde M16, Schild 85×55 mm mit vier Langlöchern. Einstellung nach der Montage, Belastung des Paares bis 65 kg.

Go to full description

€ 4,36

Shipping costs are not included in the price.

Quantity

stk.

Availability:

Auf Lager (große Menge)

Shipping time: 24 Stunden

[PIM] zawiasy #113

Verstellung Ja
Material Stahl
Gewindeart M16
Durchmesser 12
Montageart Mit Schild

Beschreibung

Verstellbares Scharnier mit rechteckigem Schild M16 85x55 mm für Gartentore

Das verstellbare Scharnier mit rechteckigem Schild ist ein robustes Montageelement für die Installation von Gartentoren. Dank des M16-Gewindes und der Möglichkeit zur Einstellung jederzeit nach Abschluss der Montage ermöglicht das Scharnier eine präzise Anpassung der Torflügelstellung — auch bei Durchhang der Konstruktion oder thermischen Verformungen durch extreme Witterungsbedingungen.

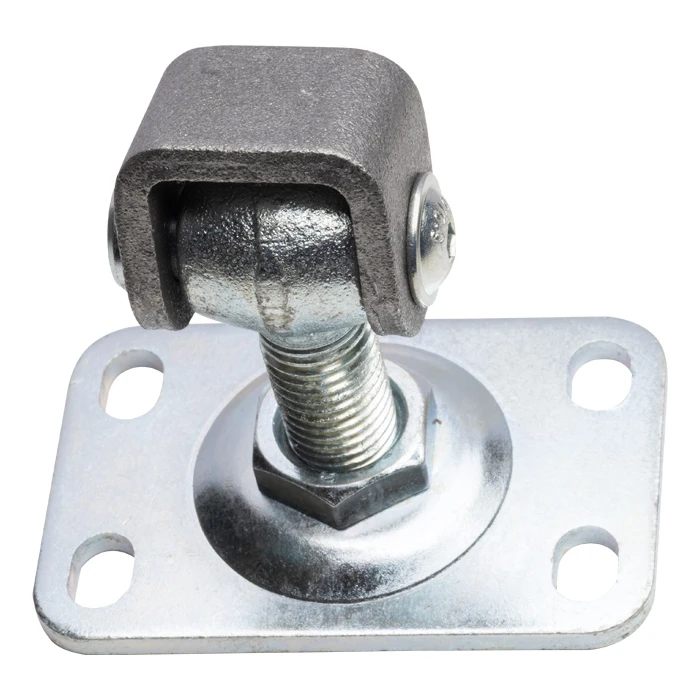

Verstellbares Scharnier mit rechteckigem Schild M16 – Produktansicht

Das rechteckige Schild mit den Maßen 85 × 55 mm ist mit vier Langlöchern ausgestattet, was eine solide Verschraubung am Pfosten gewährleistet und die Positionskorrektur während der Installation erleichtert. Die Konstruktion aus verzinktem Stahl garantiert hohe Korrosionsbeständigkeit — das Scharnier ist vollständig für langjährigen Außeneinsatz geeignet. Das Scharnieröhr hat eine schwarze Oberflächenbehandlung.

Die Einstellung erfolgt über die Mutter auf der Gewindeschraube — es genügt, sie anzuziehen oder zu lockern, um Geometrieveränderungen des Torflügels zu kompensieren. Dies ist besonders wichtig bei der Montage von Metalltoren, wo saisonale Temperaturschwankungen das Schrumpfen und Ausdehnen von Stahlelementen verursachen können.

Technische Parameter

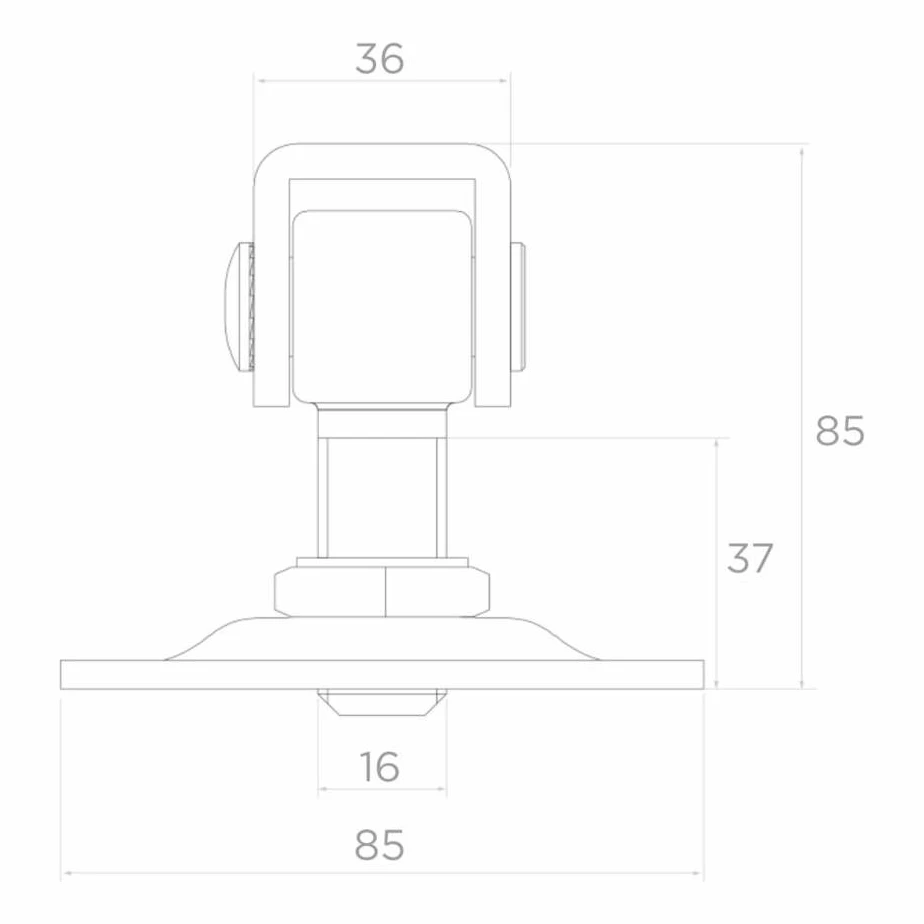

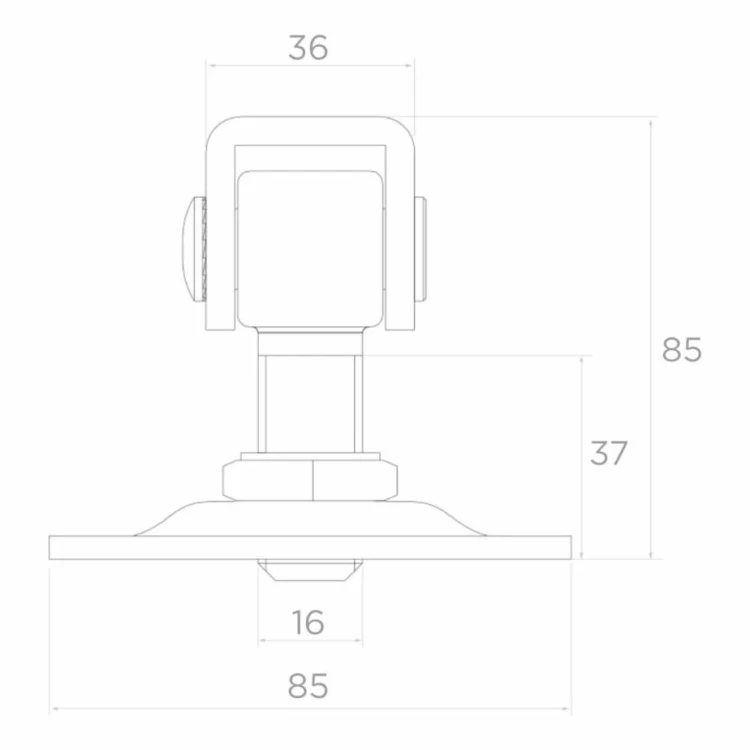

Verstellbares Scharnier M16 – technische Zeichnung mit Abmessungen

Material: verzinkter Stahl

Gewinde: M16

Schildabmessung: 85 × 55 mm

Öhrbreite: 36 mm

Gesamtlänge: 72 mm

Schraubenlänge: 37 mm

Gesamthöhe: 85 mm

Gewicht: 0,38 kg

Zulässige Belastung des Scharnierpaar bei Torflügel mit 2 m Länge: 65 kg

Vorteile für den Installateur

Schnelle und einfache Montage dank vier Langlöchern im Schild

Einstellmöglichkeit nach abgeschlossener Montage — ohne Demontage des Torflügels

Verzinkte Oberfläche gewährleistet jahrelangen Korrosionsschutz

Hochwertige Ausführung sorgt für Widerstandsfähigkeit gegen mechanische Beschädigungen und Belastung

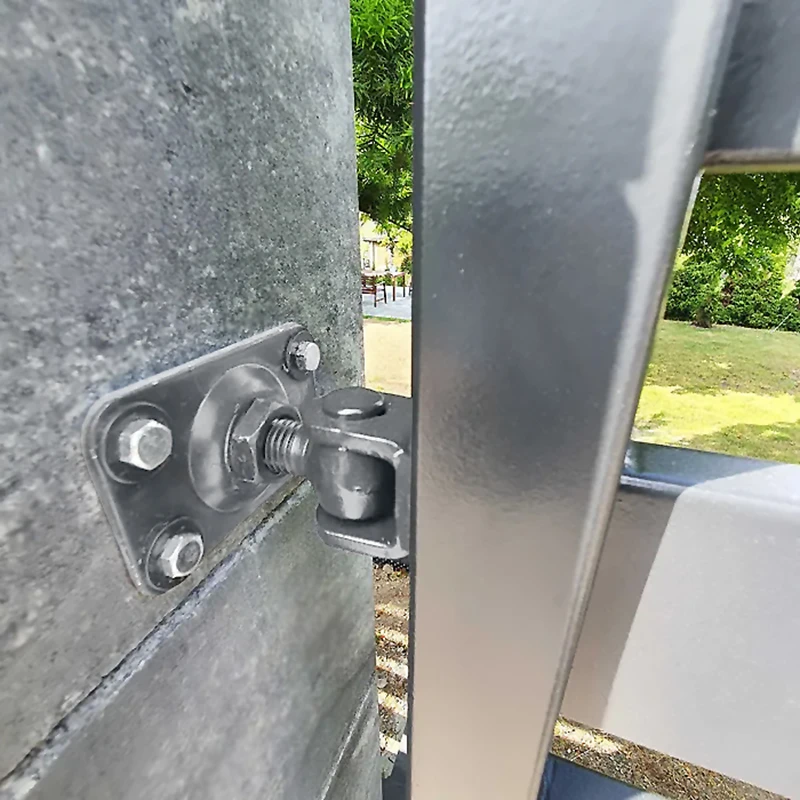

Verstellbares Scharnier mit rechteckigem Schild – Montage am Torpfosten

Das Bild zeigt eine beispielhafte Montage des Scharniers an einem Betonpfosten eines Gartentors. Das Schild wurde mit vier Schrauben befestigt, und das Scharnieröhr umfasst das Profil des Torflügels. Diese Art der Lösung bewährt sich sowohl bei Stahl- als auch bei Aluminiumtoren — überall dort, wo eine zuverlässige, einstellbare Scharnierkonstruktion erforderlich ist.
