Verstellbares Torband M16 mit Kugellager – verzinkt
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

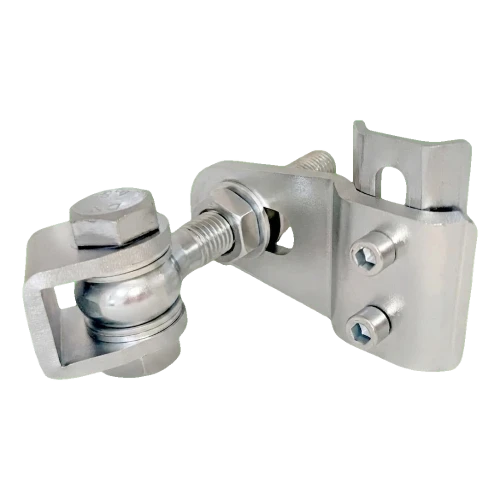

Verstellbares Torscharnier M16 mit Kugellager – verzinkt, einschraubbar
Das verstellbare Torscharnier M16 mit Kugellager ist ein robustes Beschlagelement zur Aufhängung von Flügeltoren und Pforten in Zaunssystemen. Das Scharnier ist in drei Ebenen verstellbar, was die Montage und spätere Korrektur der Einstellung erheblich erleichtert. Das eingebaute Kugellager gewährleistet einen reibungslosen, leisen Betrieb des Scharniers auch bei hohen Belastungen, und die solide Konstruktion aus verzinktem Stahl garantiert jahrelange Korrosionsbeständigkeit und Widerstand gegen Witterungseinflüsse. Das Scharnier benötigt kein Schweißen – es wird eingeschraubt.

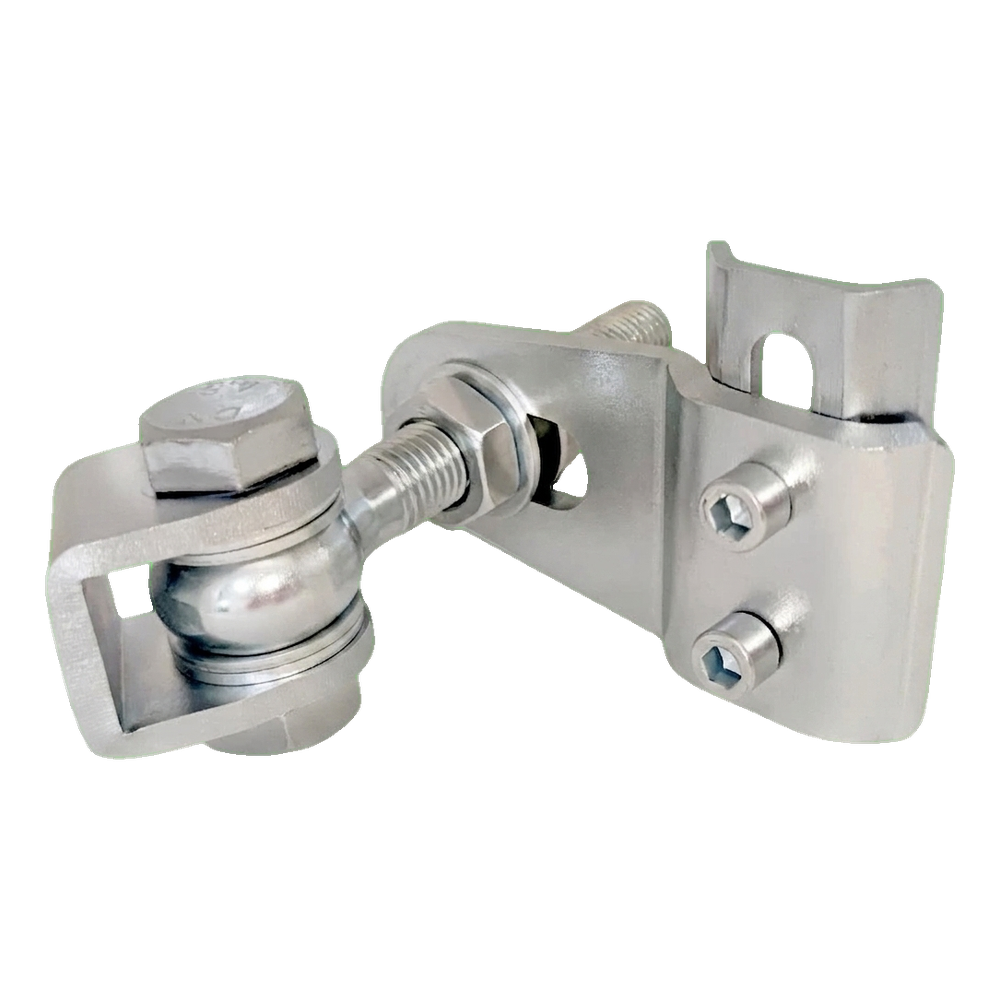

Das Scharnier besteht aus zwei Hauptelementen – einem U-förmigen Halter mit kugelgelagerter Drehachse und einem Befestigungsblech mit Schraubenlöchern. Beide Elemente sind durch einen verstellbaren Gewindestift verbunden, was eine stufenlose Abstandsregulierung und Ausrichtung des Torflügels zur Säule ermöglicht. Die Befestigung des Blechs erfolgt mittels zwei Inbusschrauben, was eine sichere und stabile Verbindung mit der Tragkonstruktion gewährleistet. Eine Nachstellung des Scharniers nach abgeschlossener Montage ist möglich.

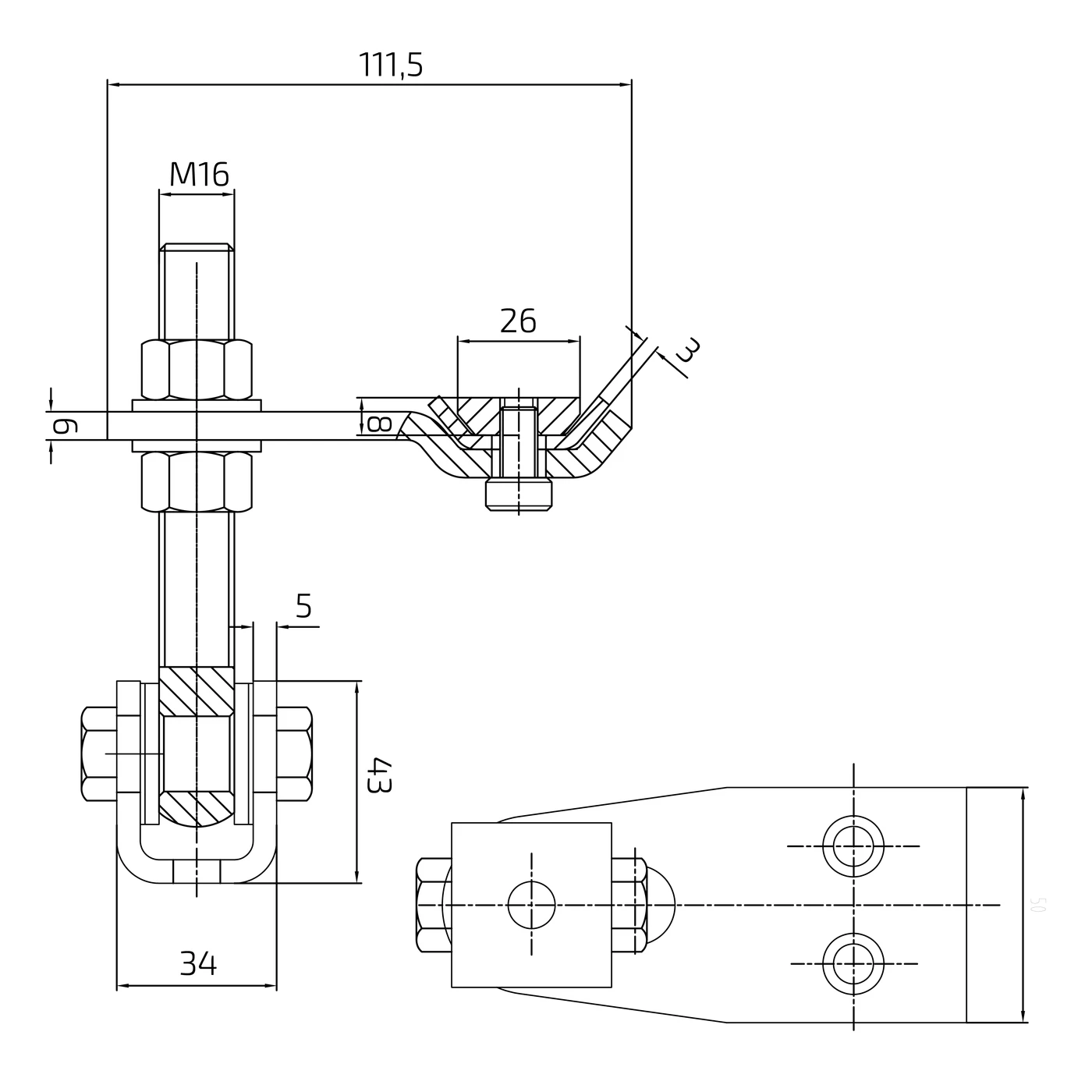

Abmessungen und technische Parameter
- Gewinde des Verstellstifts: M16
- Arbeitslänge (von Stiftachse zur Blechkante): 111,5 mm
- Außenbreite des U-Halters: 34 mm
- Länge des U-Halters: 43 mm
- Materialstärke des U-Halters: 5 mm
- Durchmesser der Lageraufnahme: 26 mm
- Stärke des Hauptflachstahls: 6 mm
- Stärke des profilierten Blechs: 3 mm
- Breite des Befestigungsblechs: ca. 50 mm
- Material: verzinkter Stahl
- Lager: Kugellager
- Tragfähigkeit des Scharniers: 105 kg
- Öffnungswinkel: 180°
- Verschleißbeständigkeit: ja
Anwendung und Montage
Das Scharnier ist hauptsächlich für Flügeltore und Pforten in Zaunsystemen für Privat-, Industrie- und öffentliche Gebäude bestimmt. Die Verstellung am M16-Gewinde ermöglicht die Korrektur der Flügelhöhe ohne Demontage des gesamten Scharniers – es genügt, die Kontermutter zu lösen, die gewünschte Position einzustellen und wieder festzuziehen. Für Montageteams bedeutet dies kürzere Montagezeiten sowie die Möglichkeit einfacher Korrektur bei Setzen der Pfosten oder Änderung der Torgeometrie nach längerer Nutzungsdauer.
Das Befestigungsblech mit Löchern für Inbusschrauben ermöglicht die Montage sowohl direkt am Stahlpfosten als auch an einer zusätzlichen Ankerplatte – dadurch ist das Scharnier mit vielen Arten von Zaunkonstruktionen kompatibel. Das Kugellager eliminiert Metall-auf-Metall-Reibung, was sich in störungsfreiem und leisem Betrieb über die gesamte Betriebsdauer niederschlägt.
Technische Daten
| Material | Stahl |
| Gewindeart | M16 |
| Montageart | Zum Einmauern |
