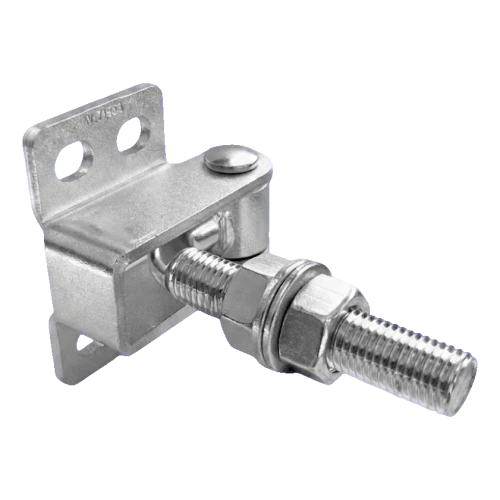

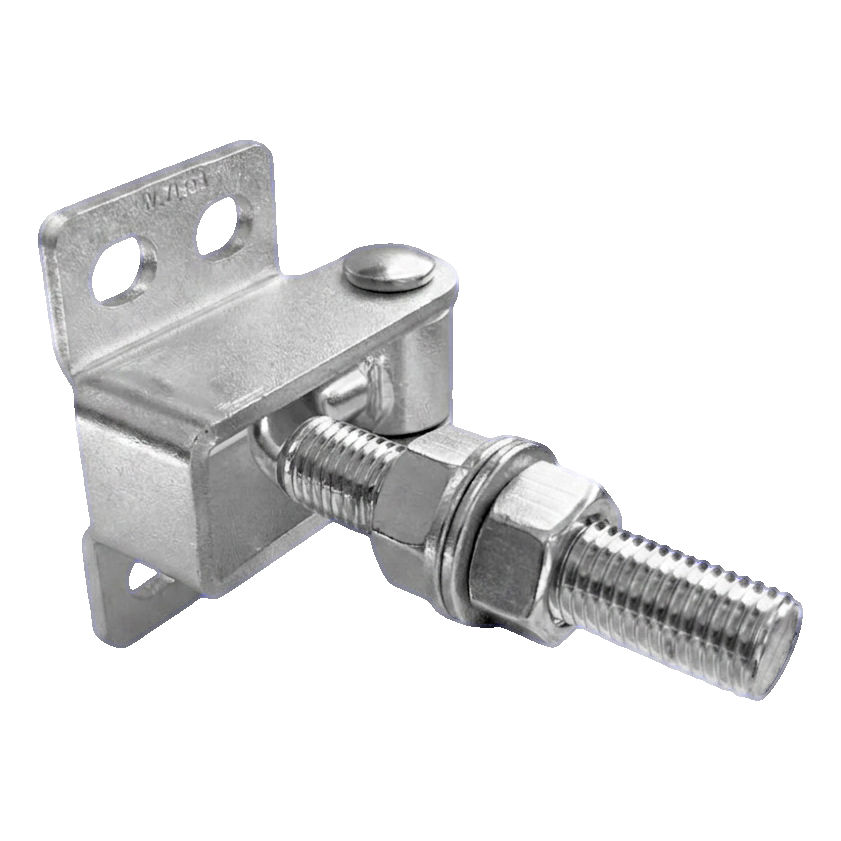

Verstellbares gebogenes Scharnier M16 für Tore und Türen – 180° / 125 mm, verzinkt
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung
Verstellbares gebogenes Scharnier M16 für Tore und Türen – 180° / 125 mm, verzinkt
Das verstellbare gebogene Scharnier M16 ist ein massives, vollständig verstellbares Scharnier für die Montage von Toren, Türen und Zaunpforten. Dank der gebogenen Armkonstruktion ermöglicht es eine Öffnung des Flügels um volle 180°, was freie Durchfahrt und Durchgang auch in engen Durchgängen gewährleistet. Die Möglichkeit, den Abstand zwischen Pfosten und Flügel zu verstellen, ermöglicht eine präzise Einstellung des Tors nach der Montage – ohne die Arbeit unterbrechen und neu bohren zu müssen.
Das Gewinde M16 garantiert eine starke und stabile Verbindung, geeignet für schwere Torflügel. Die Montageplatte mit 4 Befestigungslöchern (Langlöchern) ermöglicht eine solide Befestigung am Zaunpfosten, und ihre längliche Form erleichtert die Positionskorrektur während der Installation.
Langlebigkeit und Korrosionsschutz
Das Scharnier ist aus Stahl S235JR gefertigt und mit einer galvanischen Zinkbeschichtung in weißer Farbe überzogen. Die galvanische Verzinkung schützt wirksam vor Korrosion, Feuchtigkeit und wechselnden Witterungsbedingungen und gewährleistet jahrelange Haltbarkeit auch bei Regen und Schnee. Gleichzeitig verleiht sie dem Element ein ästhetisches, einheitliches Aussehen, das sich gut mit modernen Zäunen kombinieren lässt.
Technische Spezifikation
- Typ: gebogen, 180°
- Gewinde: M16
- Armlänge: 125 mm
- Achsenversatz des Arms (Biegung): 40 mm
- Material: Stahl S235JR
- Beschichtung: galvanischer Zink (weiß)
- Gewicht: 0,57 kg
- EAN: 5903313205597
Abmessungen der Montageplatte
- Plattenhöhe: 82 mm
- Plattenbreite: 50 mm
- Plattentiefe (Profil): 78 mm
- Lochabstand: 57,5 × 23,5 mm
- Montagelochmaß (Langloch): 14 × 10,5 mm
- Bolzendurchmesser: Ø12 mm
- Dicke der Bolzenhalterplatte: 4 mm
- Abstand der Bolzenachse zur Basis: 32,5 mm
- Anzahl Befestigungslöcher: 4

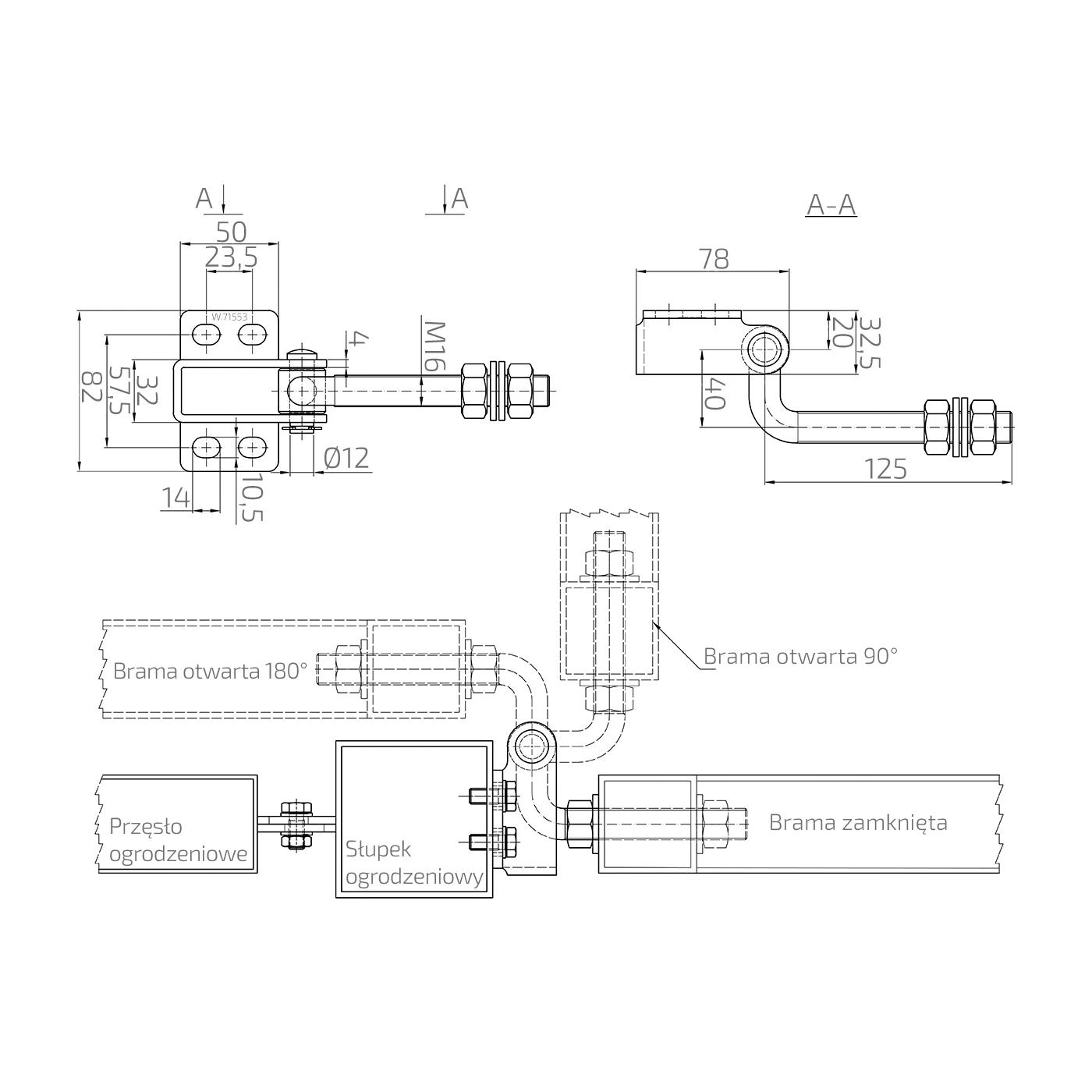

Montageschema
Die technische Zeichnung zeigt die Befestigung des Scharniers am Zaunpfosten mit drei Arbeitspositionen: Tor geschlossen, Tor 90° geöffnet und Tor 180° geöffnet. Die gebogene Armkonstruktion ermöglicht es dem Flügel, sich entlang des Zaunfeldes zu drehen, ohne mit dem Pfosten zu kollidieren – eine ideale Lösung bei begrenztem Manövrierraum.
Technische Daten
| Material | Stahl |
| Gewindeart | M16 |
