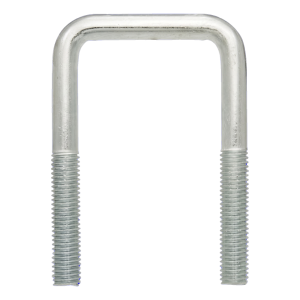

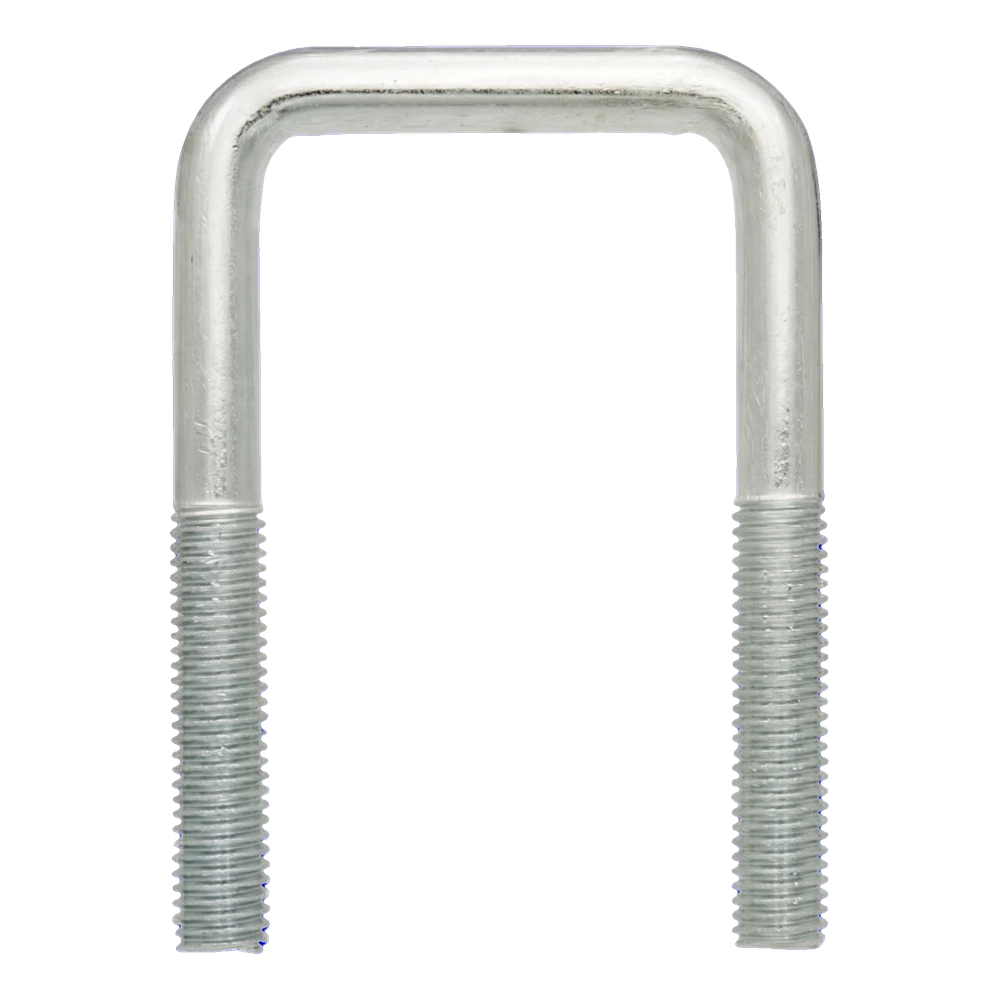

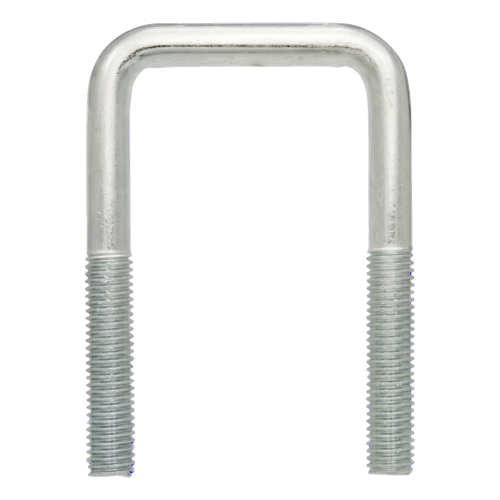

Vierkantbügel (Typ C) verzinkt M8 × 61 × 108 mm, für 2"-Rohr

Go to Product feedback

Rohrbügel (Rohrschelle) Typ C, verzinkt, Gewinde M8. Abmessungen 61 × 108 mm, für Rohr 2". Bügel mit quadratischem Profil, Gewicht 0,086 kg. Zur Befestigung von Rohren in Sanitär-, Heizungs- und Lüftungsanlagen, im Innen- und Außenbereich.

Go to full description
with VAT without VAT
Price € 0,87
incl. 20% VAT

Shipping costs are not included in the price.

stk.
Availability:
Auf Lager (große Menge)
Shipping time: 5 Arbeitstag

Produkteigenschaften

[PIM] cybanty-i-obejmy-do-rur #1017

  • Bügelform Vierkantbügel (Typ C)
  • Gewindeart M8
  • Rohrgröße [Zoll] 2"

Beschreibung

Rohrbügel Typ C · M8 × 61 × 108 mm · Rohr 2"

Rechteckige Schelle Typ C aus einem Rundstab mit Gewinde an beiden Enden – zur Befestigung von Rohren und Profilen; verzinkte Ausführung

M8Gewinde
A = 61 mmLichter Schenkelabstand
2"Rohrgröße
verzinktBeschichtung

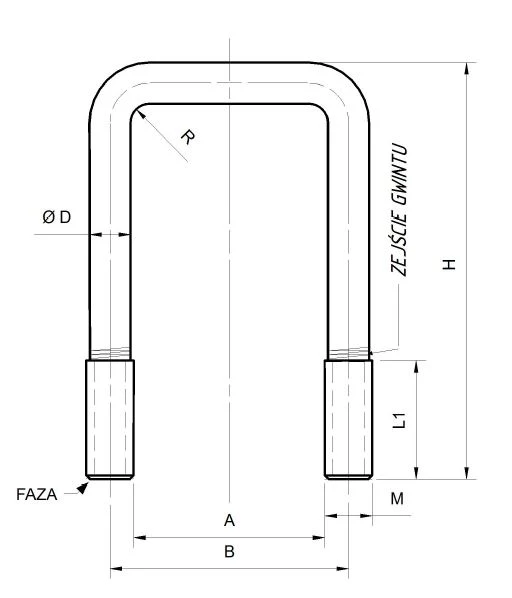

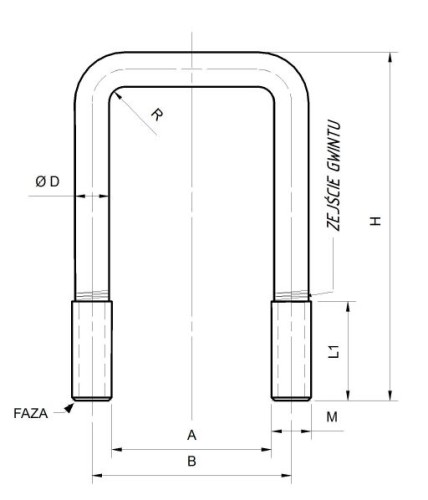

Maßzeichnung des Rohrbügels Typ C M8 × 61 × 108 mm: Gewinde M8, lichter Schenkelabstand A = 61 mm, Höhe H = 108 mm
Maßzeichnung in voller Größe öffnen
Schematische Zeichnung für die Größe M8 × 61 × 108 mm; Gewindelänge schematisch dargestellt. Werte gemäß der Maßbezeichnung des Herstellers.

Auf einen Blick

AnwendungBefestigung von Rohren, Masten und Rundstäben an Trägern, Stützen und Konstruktionen
AuswahlFür Rohr 2"; lichter Schenkelabstand A = 61 mm – prüfen Sie den Außendurchmesser des zu befestigenden Rohrs
BedingungenDie Zinkbeschichtung schützt den Stahl unter üblichen Bedingungen vor Korrosion; wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung

Über das Produkt

Ein Rohrbügel Typ C ist eine rechteckige Schelle aus einem Rundstab mit Gewinde an beiden Enden. Er dient zur Befestigung von Rohren und Profilen sowie von Masten und Rundstäben an Trägern, Stützen und Konstruktionen.

Dieses Modell ist für ein Rohr der Größe 2" vorgesehen; prüfen Sie bei der Auswahl jedoch dessen Außendurchmesser. Der lichte Schenkelabstand A beträgt 61 mm. Die Höhe H beträgt 108 mm, das Gewinde ist M8. Dies sind Nennwerte gemäß der Maßbezeichnung des Herstellers. Führen Sie bei der Montage die Schenkel durch die Bohrungen im Untergrund oder in einer Gegenplatte für Rohrbügel derselben Größe. Ziehen Sie die Muttern M8 auf beiden Seiten abwechselnd an, bis der Bügel gleichmäßig am Rohr anliegt.

Beschichtung: verzinkt. Sie schützt den Stahl unter üblichen Bedingungen vor Korrosion. Wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung. Die Tragfähigkeit der Befestigung hängt vom Untergrund, vom Rohr und von der Anziehkraft ab – sie wird durch die Planung festgelegt.

Abmessungen

GewindeM8
Lichter Schenkelabstand A61 mm
Höhe H108 mm
Rohrgröße2"
HerstellerbezeichnungM8 × 61 × 108 mm
Nennwerte gemäß der Maßbezeichnung des Herstellers.

Werkstoff und Beschichtung

Beschichtungverzinkt
Formrechteckig (Typ C)

Verkaufseinheit

Verkaufseinheit1 Stück
Masse je Einheit0,086 kg
Masse gemäß den Angaben des Lieferanten (Richtwert).

Auswahl und Montage

  • ✓Wählen Sie den Rohrbügel passend zum Außendurchmesser des Rohrs – der lichte Schenkelabstand beträgt A = 61 mm.
  • ✓Führen Sie die Schenkel durch die Bohrungen im Untergrund oder in einer Gegenplatte für Rohrbügel derselben Größe.
  • ✓Ziehen Sie die Muttern M8 auf beiden Seiten abwechselnd an, bis der Bügel gleichmäßig am Rohr anliegt.

Wichtig

Abmessungen gemäß der Herstellerbezeichnung. Die Tragfähigkeit der Befestigung hängt vom Untergrund, vom Rohr und von der Anziehkraft ab – sie wird durch die Planung festgelegt.
