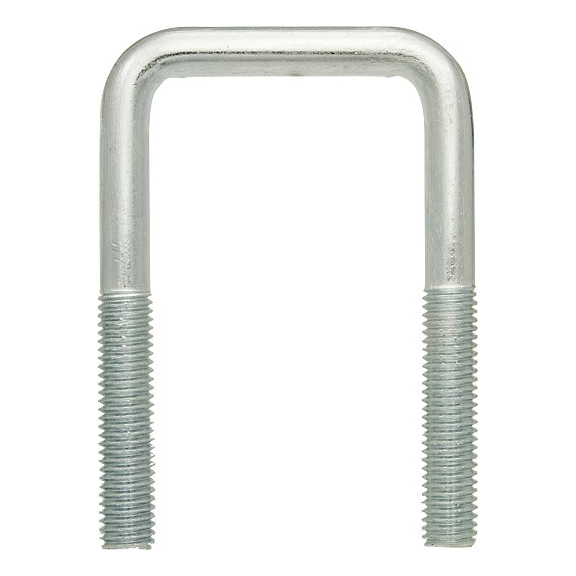

Vierkantbügel (Typ C) verzinkt M8 × 89 × 141 mm, für 3"-Rohr

Rechteckige Schelle Typ C aus einem Rundstab mit Gewinde an beiden Enden – zur Befestigung von Rohren und Profilen; verzinkte Ausführung

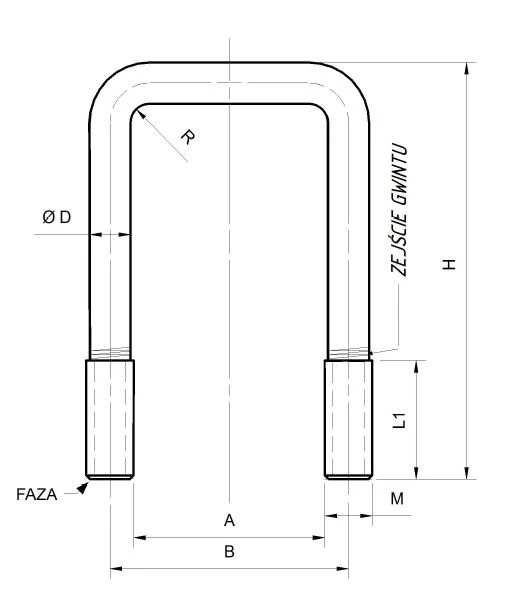

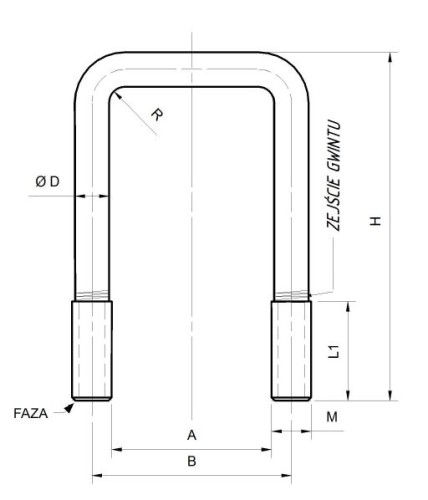

Maßzeichnung in voller Größe öffnen

Über das Produkt

Ein Rohrbügel Typ C ist eine rechteckige Schelle aus einem Rundstab mit Gewinde an beiden Enden. Er dient zur Befestigung von Rohren und Profilen sowie von Masten und Rundstäben an Trägern, Stützen und Konstruktionen.

Dieses Modell ist für ein Rohr der Größe 3" vorgesehen; prüfen Sie bei der Auswahl jedoch dessen Außendurchmesser. Der lichte Schenkelabstand A beträgt 89 mm. Die Höhe H beträgt 141 mm, das Gewinde ist M8. Dies sind Nennwerte gemäß der Maßbezeichnung des Herstellers. Führen Sie bei der Montage die Schenkel durch die Bohrungen im Untergrund oder in einer Gegenplatte für Rohrbügel derselben Größe. Ziehen Sie die Muttern M8 auf beiden Seiten abwechselnd an, bis der Bügel gleichmäßig am Rohr anliegt.

Beschichtung: verzinkt. Sie schützt den Stahl unter üblichen Bedingungen vor Korrosion. Wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung. Die Tragfähigkeit der Befestigung hängt vom Untergrund, vom Rohr und von der Anziehkraft ab – sie wird durch die Planung festgelegt.

Abmessungen

Werkstoff und Beschichtung

Verkaufseinheit

Auswahl und Montage

• ✓Wählen Sie den Rohrbügel passend zum Außendurchmesser des Rohrs – der lichte Schenkelabstand beträgt A = 89 mm.
• ✓Führen Sie die Schenkel durch die Bohrungen im Untergrund oder in einer Gegenplatte für Rohrbügel derselben Größe.
• ✓Ziehen Sie die Muttern M8 auf beiden Seiten abwechselnd an, bis der Bügel gleichmäßig am Rohr anliegt.
