Winkelhaken mit metrischem Gewinde verzinkt M12×185 mm
Leave feedback on the product

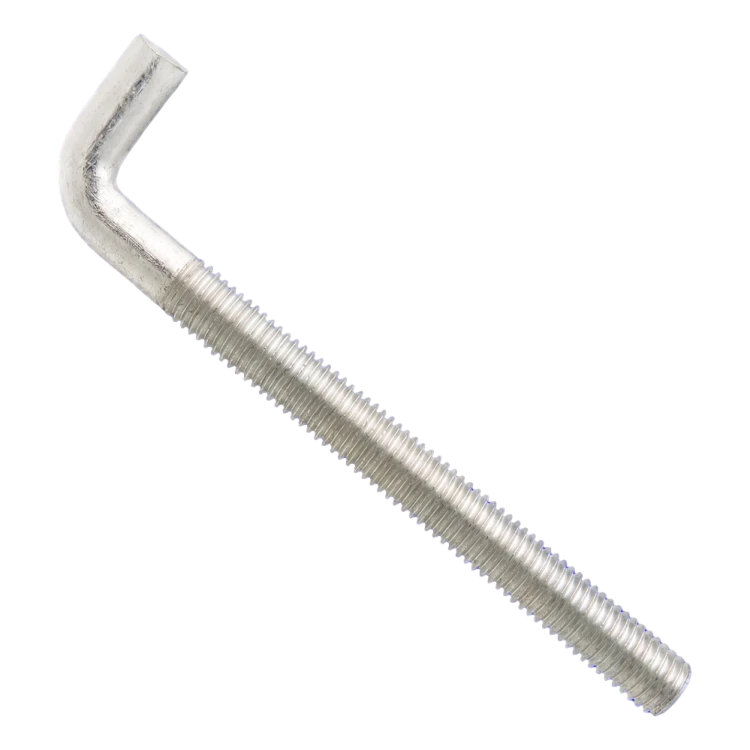

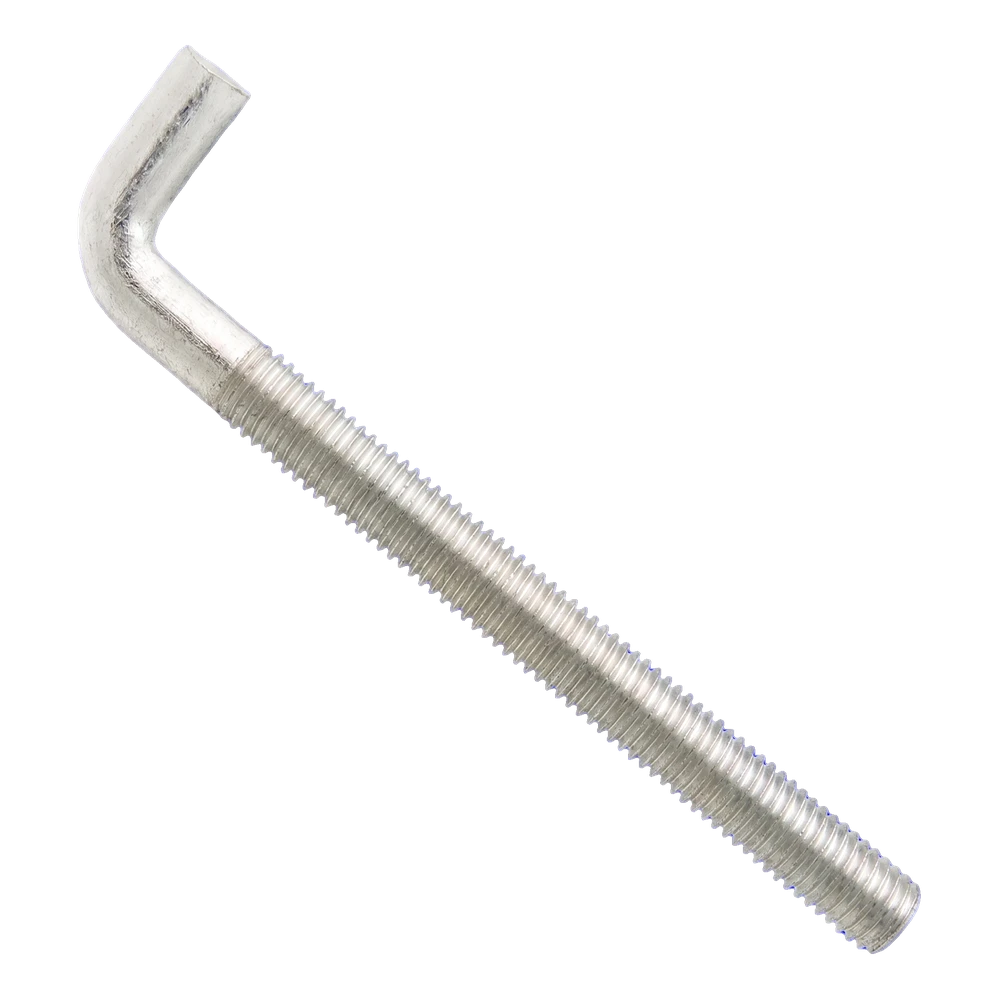

HP Winkelhaken mit metrischem Gewinde M12, galvanisch verzinkter Stahl. Länge 185 mm, Gewindelänge 155 mm, Abbiegung 40 mm. Festigkeitsklasse 5.8, Gewicht 0,149 kg. Zur Verankerung in Beton und Mauerwerk.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 002-356
Produkteigenschaften
[PIM] haki-budowlane #1022
- Hakenform Winkel (gerade) HP
- Gewindeart M12
- Länge [mm] 185
Beschreibung
Gewindestange mit rechtwinklig abgebogenem Ende – zum Einschrauben in ein metrisches Gewinde und zum Abstützen oder Aufhängen von Bauteilen; Stahl der Festigkeitsklasse 5.8, galvanisch verzinkt
Über das Produkt
Ein Winkelhaken mit metrischem Gewinde ist eine Gewindestange mit rechtwinklig abgebogenem Ende. Er dient zum Einschrauben in ein Gegenstück mit Innengewinde sowie zum Abstützen oder Aufhängen von Bauteilen, zum Beispiel Rohren, Leisten und Halterungen.
Das Gewinde des Hakens hat die Größe M12 – die Ankerhülse, Mutter oder Gewindebohrung muss dasselbe Innengewinde haben. Die Gesamtlänge H beträgt 185 mm und wird vom Gewindeende bis zum äußersten Punkt des gebogenen Teils gemessen. Die Gewindelänge L1 beträgt 155 mm, die Länge des abgewinkelten Endes A beträgt 40 mm. Dies sind Nennwerte gemäß der Tabelle des Herstellers. Schrauben Sie den Haken bis zur vom Gegenstück vorgegebenen Einschraubtiefe ein und sichern Sie das über das Gegenstück hinausragende Gewinde mit einer Kontermutter. Richten Sie das Hakenende nach der Montage in Belastungsrichtung aus; belasten Sie den Haken an der Biegung nicht seitlich.
Werkstoff: Stahl, Festigkeitsklasse: 5.8 (gemäß Herstellerangaben), Beschichtung: galvanisch verzinkt. Die Zinkbeschichtung schützt den Stahl unter üblichen Bedingungen vor Korrosion. Wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung. Der Hersteller gibt keine Tragfähigkeit des Hakens an. Die zulässige Belastung hängt vom Untergrund und von der Befestigungsart ab – sie wird durch die Planung oder den Ankerhersteller festgelegt. Verwenden Sie den Haken weder zum Heben von Lasten noch zur Personensicherung.
Auswahl und Montage
- ✓Wählen Sie das Gewinde des Gegenstücks passend zu M12 – Anker, Mutter oder Hülse mit Innengewinde.
- ✓Schrauben Sie den Haken bis zur vom Gegenstück vorgegebenen Einschraubtiefe ein (verfügbare Gewindelänge: L1 = 155 mm); sichern Sie das über das Gegenstück hinausragende Gewinde mit einer Kontermutter.
- ✓Richten Sie das Hakenende nach der Montage in Belastungsrichtung aus; belasten Sie den Haken an der Biegung nicht seitlich.
Wichtig
Der Hersteller gibt keine Tragfähigkeit des Hakens an. Die zulässige Belastung hängt vom Untergrund und von der Befestigungsart ab – sie wird durch die Planung oder den Ankerhersteller festgelegt. Verwenden Sie den Haken weder zum Heben von Lasten noch zur Personensicherung.
