Zaun-Eckschelle 80×80 mm verzinkt – Montageset mit Distanzstücken

Go to Product feedback

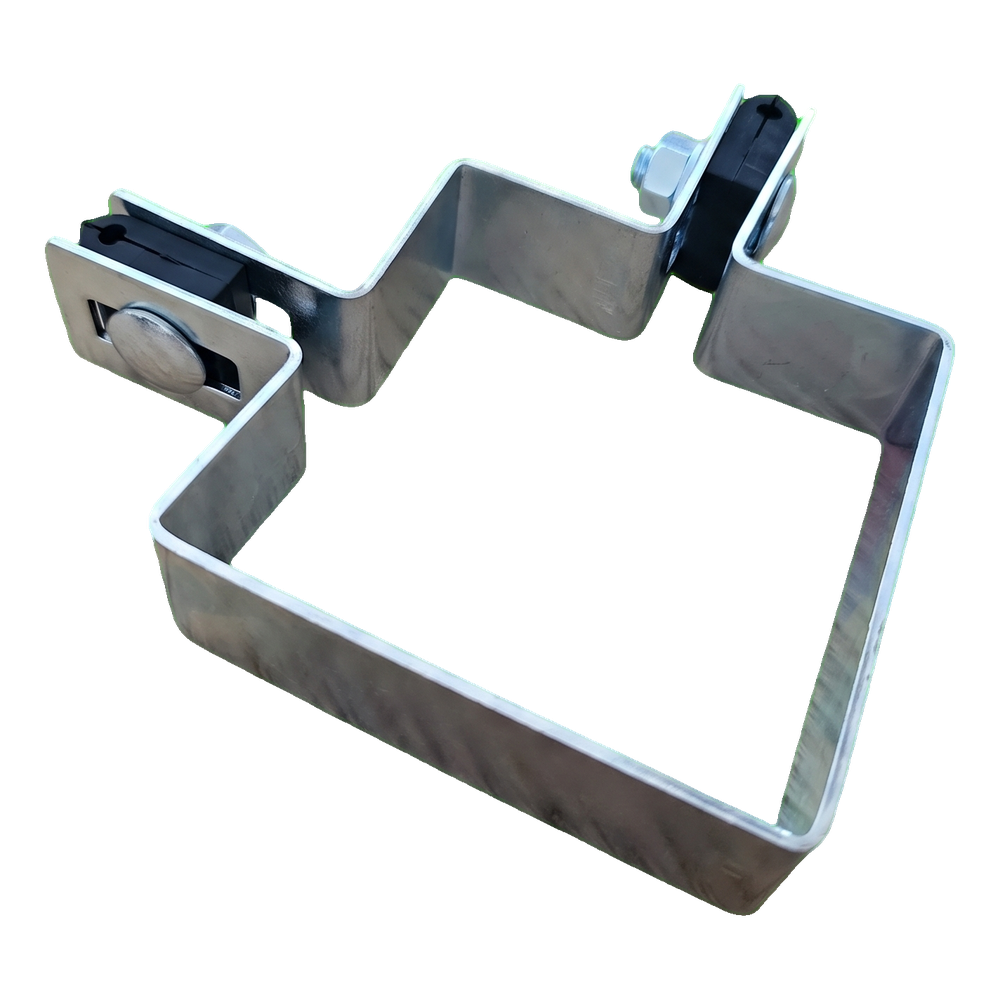

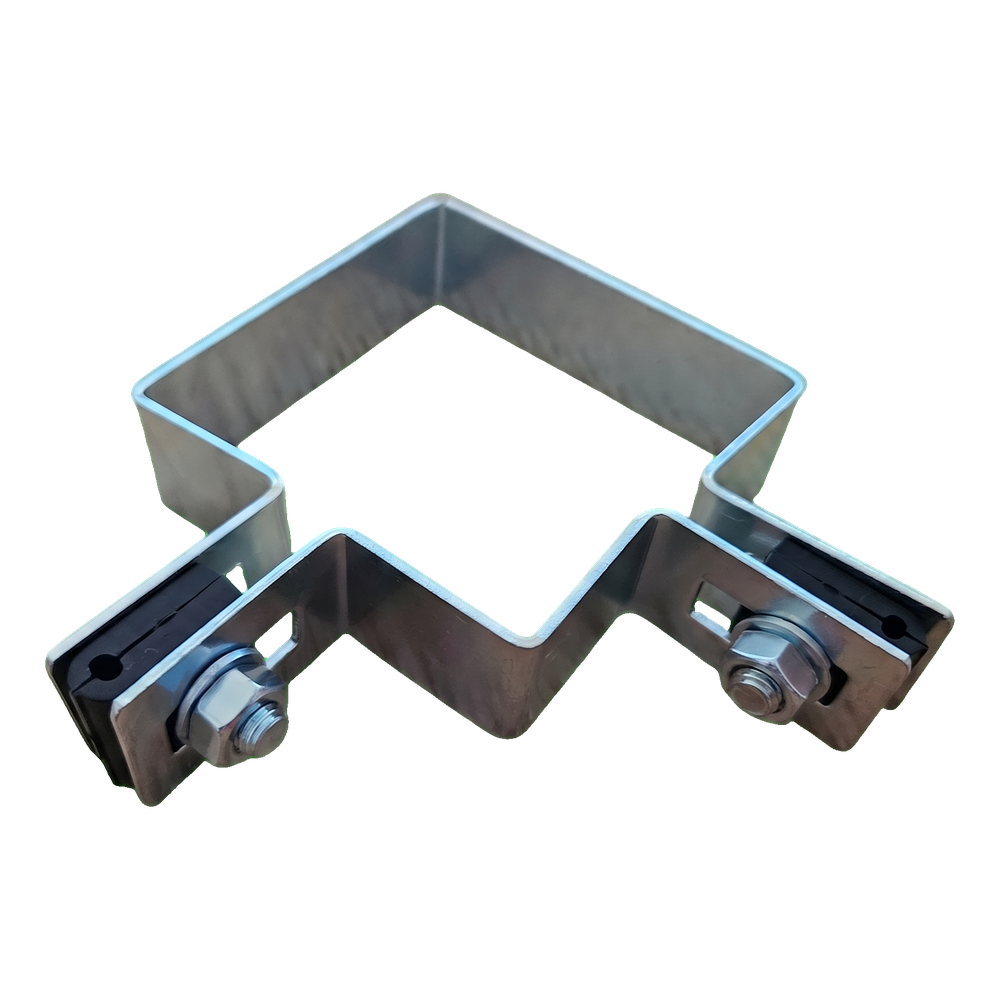

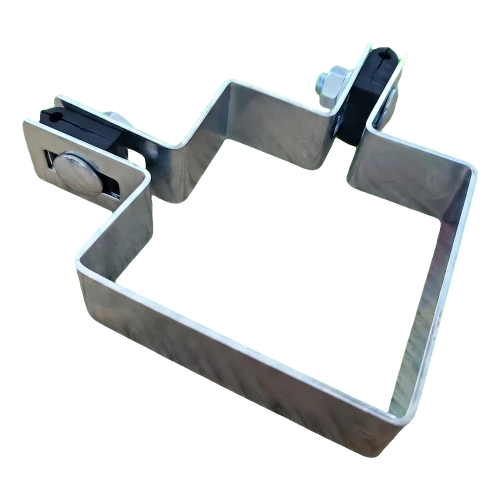

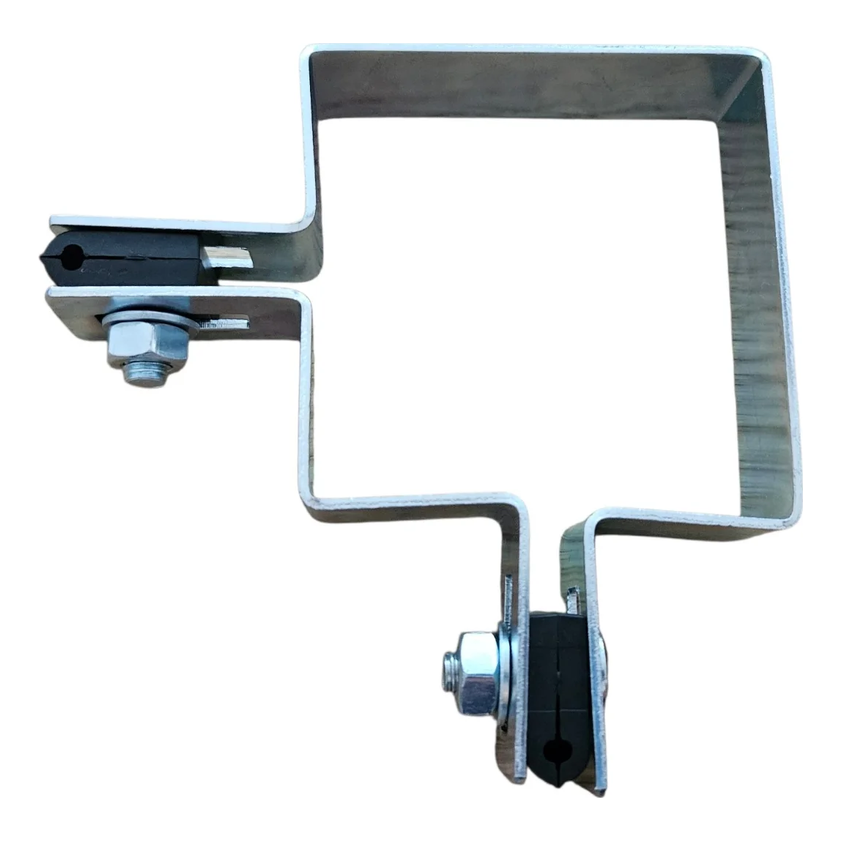

Eck-Zaunschelle 80×80 mm, verzinkter Stahl, ohne Pulverbeschichtung. Wandstärke 2 mm, Gewicht 0,194 kg. Für quadratische Pfosten 80×80 mm. Schrauben M8×25 mit Mutter und Unterlegscheibe, schwarzer Kunststoffabstandhalter für Draht Ø 4 mm.

Go to full description
with VAT without VAT
Price € 1,01
incl. 20% VAT

Shipping costs are not included in the price.

stk.
Availability:
Auf Lager
Shipping time: 24 Stunden

Produkteigenschaften

[PIM] obejmy #164

  • Zubehörtyp Eckschelle
  • Farbe Verzinkt
  • Pfostenprofil-Abmessung [mm] 80x80

Beschreibung

Eckschelle · Pfosten 80 × 80 mm

Schellenband aus 2 mm starkem Blech um den Pfosten 80 × 80 mm, zwei Laschen mit Schrauben 2 × M8 × 25 und Abstandhaltern für Draht Ø 4 mm

80 × 80 mmPfosten
EckschelleZaunschelle
2 × M8 × 25Schrauben enthalten
verzinktBeschichtung

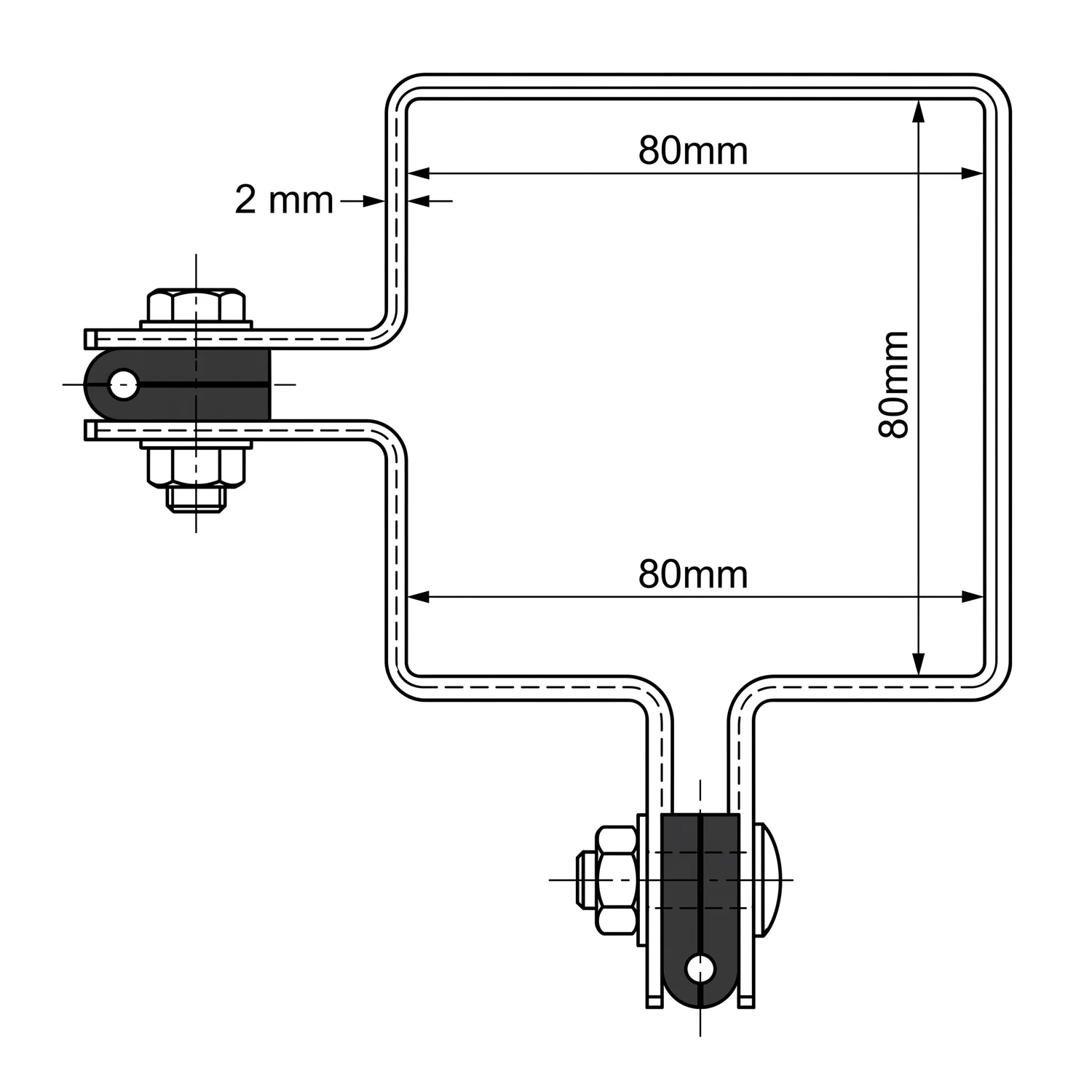

Maßzeichnung der Eckschelle: Innenmaß a = 80 mm, Blechdicke s = 2 mm, Schrauben M8
Maßzeichnung in voller Größe öffnen
Schematische Darstellung: Draufsicht der Zaunschelle am Pfosten. Maße gemäß Herstellerzeichnung.

Auf einen Blick

AnwendungBefestigung von Gittermatten an einer Ecke – zwei Gittermatten im Winkel von 90° an einem Pfosten
AuswahlFür Pfosten 80 × 80 mm und Gittermatten aus Draht Ø 4 mm
BedingungenDie Zinkbeschichtung schützt den Stahl unter üblichen Bedingungen vor Korrosion; wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung

Über das Produkt

Die Eckschelle dient zur Befestigung von zwei Gittermatten an einem Pfosten, wenn der Zaunverlauf um 90° abknickt. Das Schellenband aus Blech umschließt den Pfosten, und zwei Laschen an benachbarten Pfostenseiten halten die Drähte der beiden Gittermatten.

Das Innenmaß a × a beträgt 80 × 80 mm, sodass die Zaunschelle auf einen Pfosten mit diesem Querschnitt passt. Die Blechdicke s beträgt 2 mm. Im Lieferumfang sind Schrauben 2 × M8 × 25 mit Muttern sowie Kunststoff-Abstandhalter für Draht Ø 4 mm enthalten.

Die Beschichtung (verzinkt) schützt den Stahl unter üblichen Bedingungen vor Korrosion. Wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung.

Abmessungen

Innenmaß a × a80 × 80 mm
Blechdicke s2 mm
Schrauben mit Muttern2 × M8 × 25
Kunststoff-Abstandhalter für DrahtØ 4 mm
Maße gemäß Herstellerzeichnung und Vergleichstabelle.

Werkstoff und Beschichtung

WerkstoffStahl
Beschichtungverzinkt

Verkaufseinheit

Verkaufseinheit1 Stück

Auswahl und Montage

  • ✓Prüfen Sie den Pfostenquerschnitt – die Zaunschelle passt auf Pfosten mit 80 × 80 mm.
  • ✓Legen Sie die Zaunschelle so um den Pfosten, dass die Laschen jeweils auf der Seite der beiden an der Ecke zusammentreffenden Gittermatten liegen.
  • ✓Legen Sie den Draht der Gittermatte in den Kunststoff-Abstandhalter ein und ziehen Sie die Schraube M8 in der Lasche fest.

Wichtig

Der mitgelieferte Abstandhalter ist auf Draht Ø 4 mm abgestimmt. Wählen Sie bei Gittermatten mit einem anderen Drahtdurchmesser einen passenden Abstandhalter.
