Zaunfeldverbinder zum Anschrauben H80 verzinkt
Leave feedback on the product

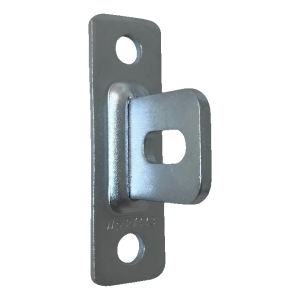

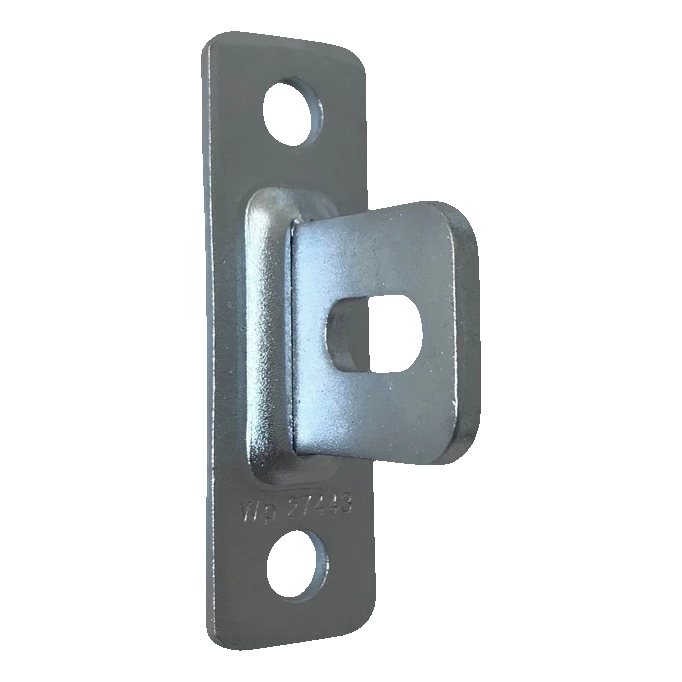

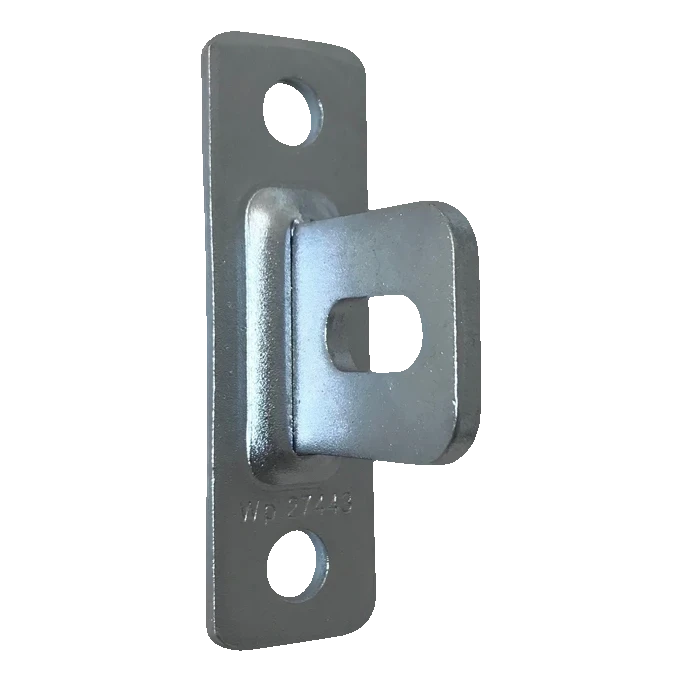

Zaunfeldverbinder PSG aus verzinktem Stahl, Höhe 80 mm. Montageplatte 80x25 mm, Dicke 3 mm, Arm 30 mm mit Ausladung 36 mm. Bohrungen Ø 8,8 mm und Langlöcher 30x4 mm sowie 20x9 mm. Gewicht 0,06 kg. Zur Befestigung von Zaunfeldern an Pfosten.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-652
Produkteigenschaften
[PIM] obejmy #164
- Farbe Verzinkt
Beschreibung
Zaunfeldverbinder zum Anschrauben, verzinkter Stahl 80 mm
Zaunfeldverbinder zum Anschrauben der Marke PSG ist ein robustes Montageelement zur dauerhaften Verbindung von Zaunfeld und Pfosten. Hergestellt aus verzinktem Stahl, gewährleistet er hohe Korrosionsbeständigkeit und langjährige Haltbarkeit unter Außenbedingungen — ohne zusätzlichen Korrosionsschutz.
Die Konstruktion des Verbinders besteht aus einer flachen Montageplatte mit Bohrungen zur Befestigung am Pfosten sowie einem rechtwinklig abstehenden Arm (sogenannte Bohne) mit Langloch, in das die Befestigungsschraube des Zaunfeldes eingreift. Dank der Langlöcher (Bohnenlöcher) sowohl an der Platte als auch am Arm erhalten Sie die Möglichkeit zur Positionsregulierung des Zaunfeldes relativ zum Pfosten — was die Montage erheblich erleichtert und Geländeunebenheiten kompensiert.
Der Verbinder ist eine universelle Lösung für Panel- und Felderzaunsysteme. Er eignet sich sowohl für die Montage von Zäunen an runden als auch an rechteckigen Pfosten. Das geringe Gewicht (60 g) und die kompakten Abmessungen erleichtern Transport und Lagerung auch großer Mengen.

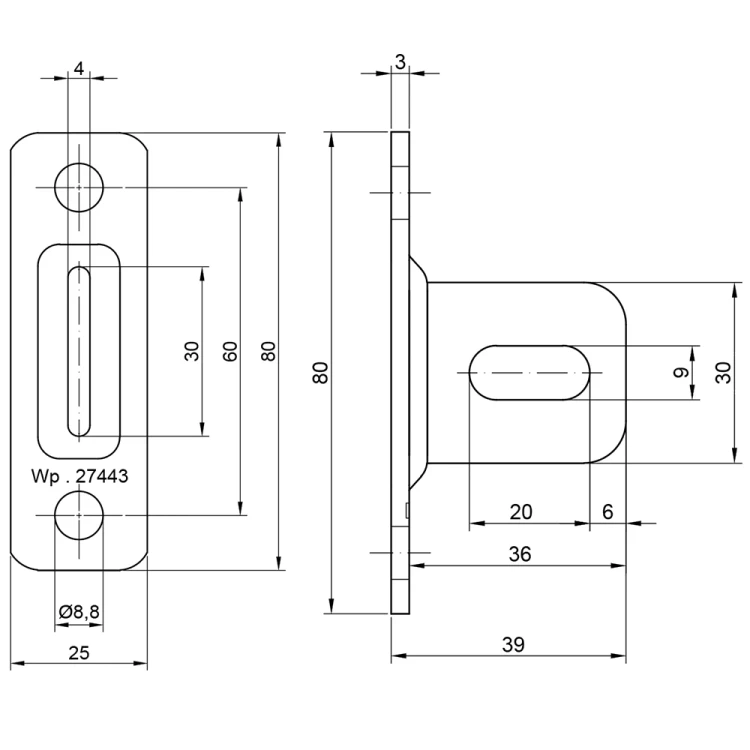

Abmessungen und technische Parameter
Montageplatte:
- Höhe: 80 mm
- Breite: 25 mm
- Blechdicke: 3 mm
- Runde Montagebohrungen: Ø 8,8 mm (2 Stk.)
- Lochabstand rund: 60 mm
- Langloch (Bohnenloch): 30 × 4 mm
Arm (Bohne):
- Armhöhe: 30 mm
- Ausladung von der Platte: 36 mm
- Gesamttiefe (mit Platte): 39 mm
- Dicke: 4 mm
- Langloch: 20 × 9 mm
Allgemeine Daten:
- Material: verzinkter Stahl
- Gewicht: 0,06 kg
- Hersteller: PSG
- EAN: 99917869
Montageart

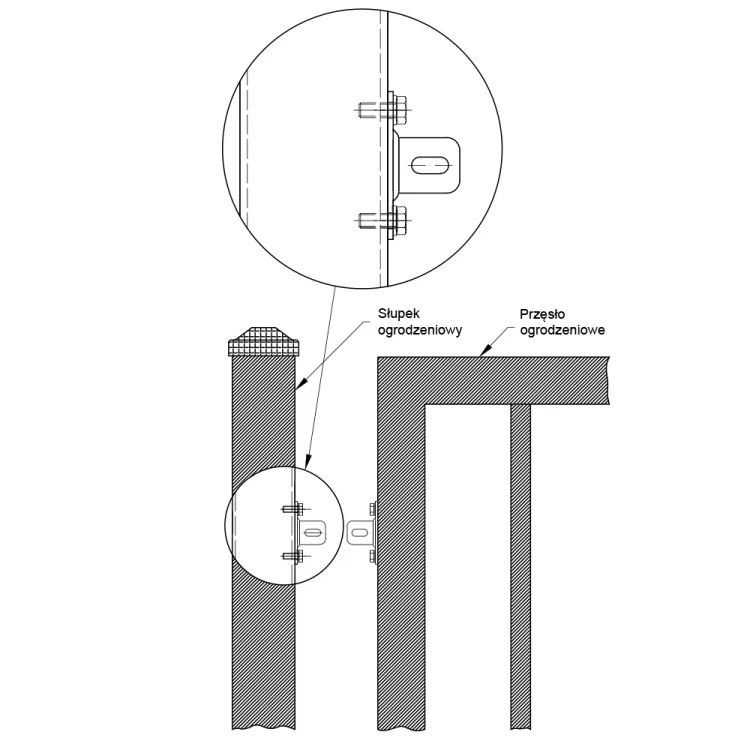

Der Verbinder wird durch Anschrauben der Platte an den Zaunpfosten mittels Schrauben durch die runden Bohrungen (Ø 8,8 mm) montiert. Anschließend wird das Zaunfeld am Arm (Bohne) befestigt — die Schraube geht durch das Langloch im Arm und verbindet sich mit dem Zaunelement. Die Bohnenlöcher ermöglichen eine präzise Positionsregulierung sowohl vertikal (an der Platte) als auch horizontal (am Arm), was die Kompensation von Montagetoleranzen ermöglicht und eine gleichmäßige Verteilung der Zaunfelder über die gesamte Zaunlänge gewährleistet.
