Zaunpaneel-Zwischenschelle, quadratisch, 80×80 mm, grün RAL 6005

Go to Product feedback

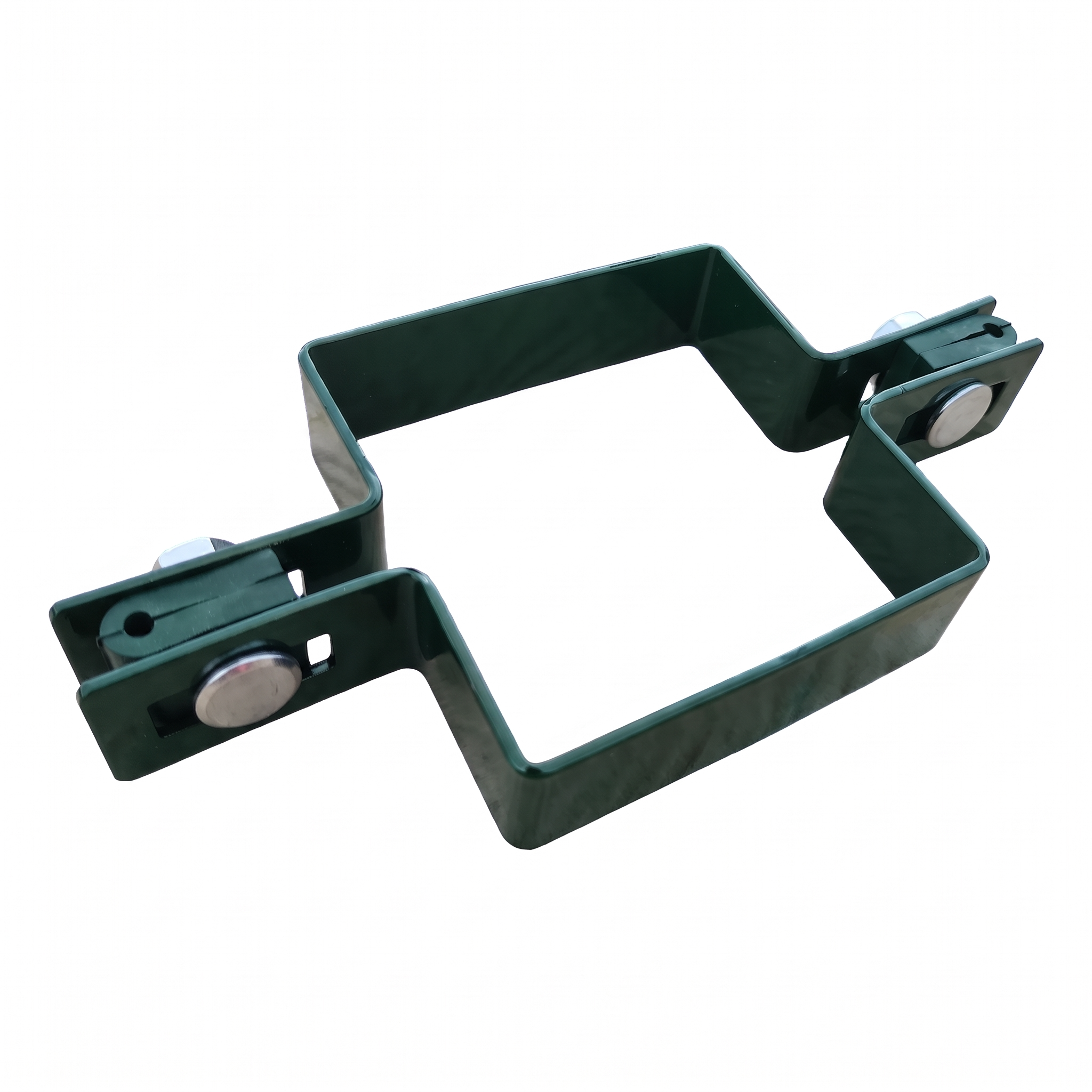

Zaunpaneel-Zwischenschelle aus Stahl, für Pfosten 80×80 mm, Farbe grün RAL 6005. Wandstärke 2 mm, Pulverbeschichtung. Setgewicht 0,194 kg. Zur Montage von Zaunpaneelen.

Go to full description
with VAT without VAT
Price € 1,22
incl. 20% VAT

Shipping costs are not included in the price.

stk.
Availability:
Auf Lager
Shipping time: 24 Stunden

Produkteigenschaften

[PIM] obejmy #164

  • Zubehörtyp Mittelklemme
  • Farbe Grün RAL 6005
  • Pfostenprofil-Abmessung [mm] 80x80

Beschreibung

Zwischenschelle · Pfosten 80 × 80 mm

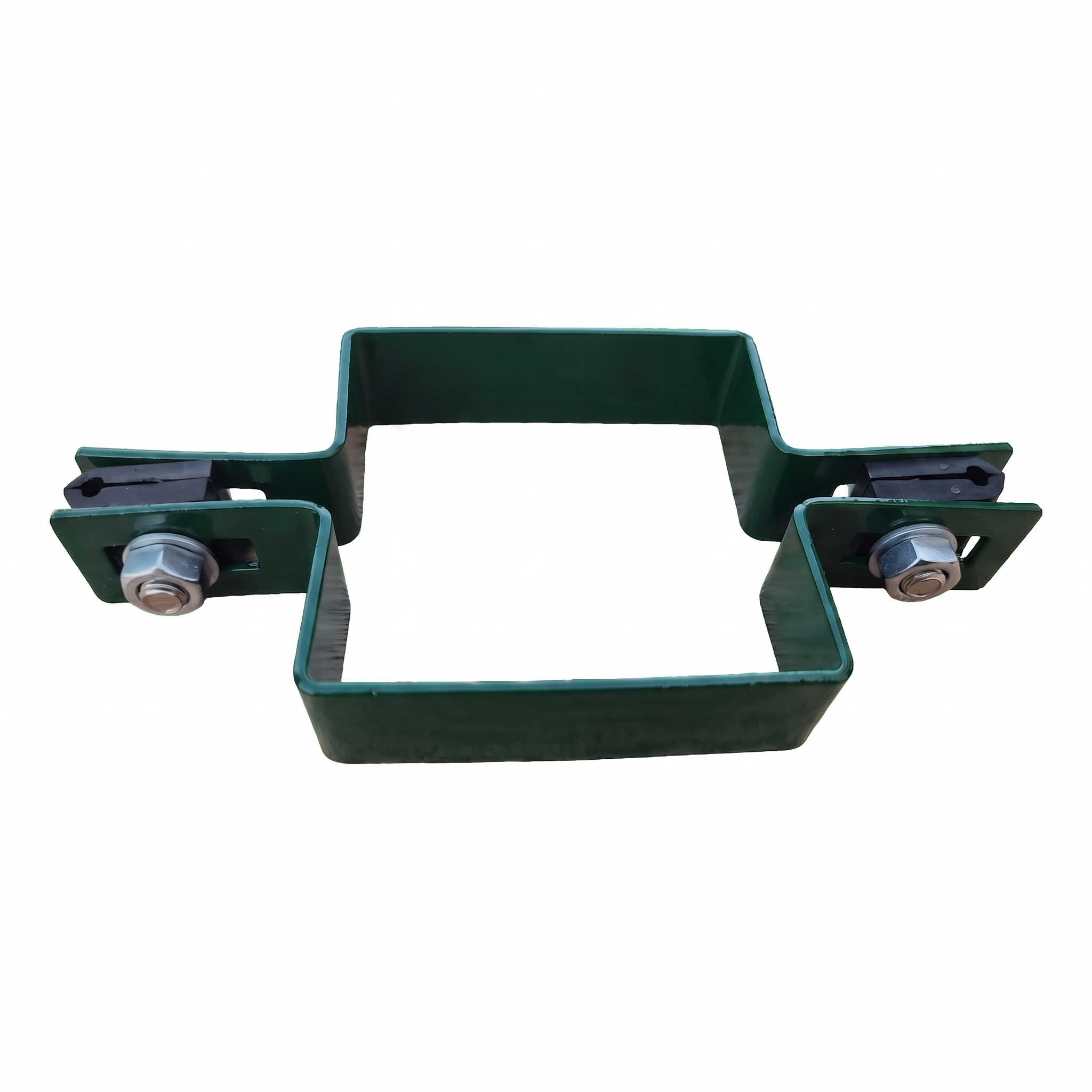

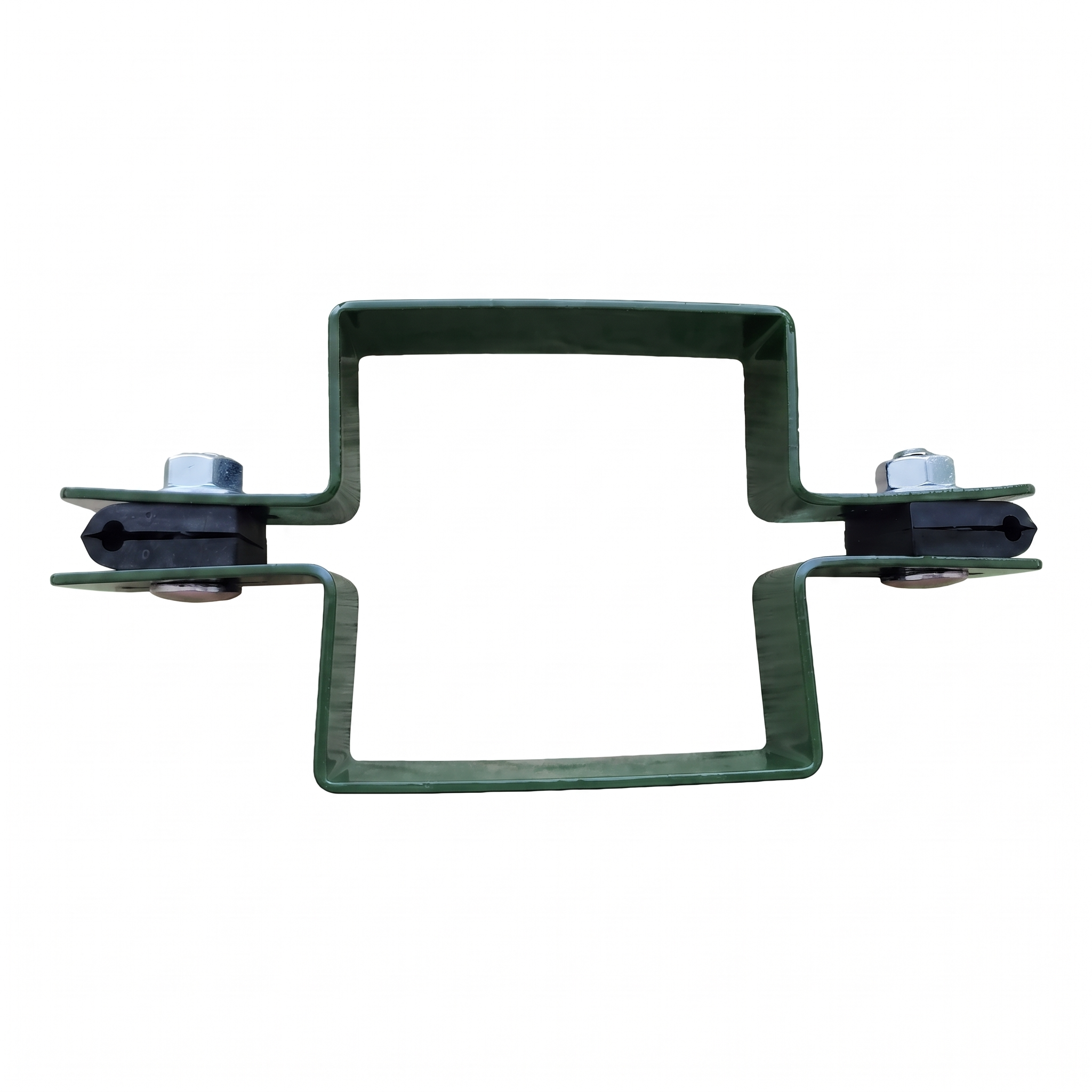

Schellenband aus 2 mm starkem Blech um den Pfosten 80 × 80 mm, zwei gegenüberliegende Laschen mit Schrauben 2 × M8 × 25 und Abstandhaltern für Draht Ø 4 mm

80 × 80 mmPfosten
ZwischenschelleZaunschelle
2 × M8 × 25Schrauben enthalten
verzinkt + pulverbeschichtet, Grün RAL 6005Beschichtung

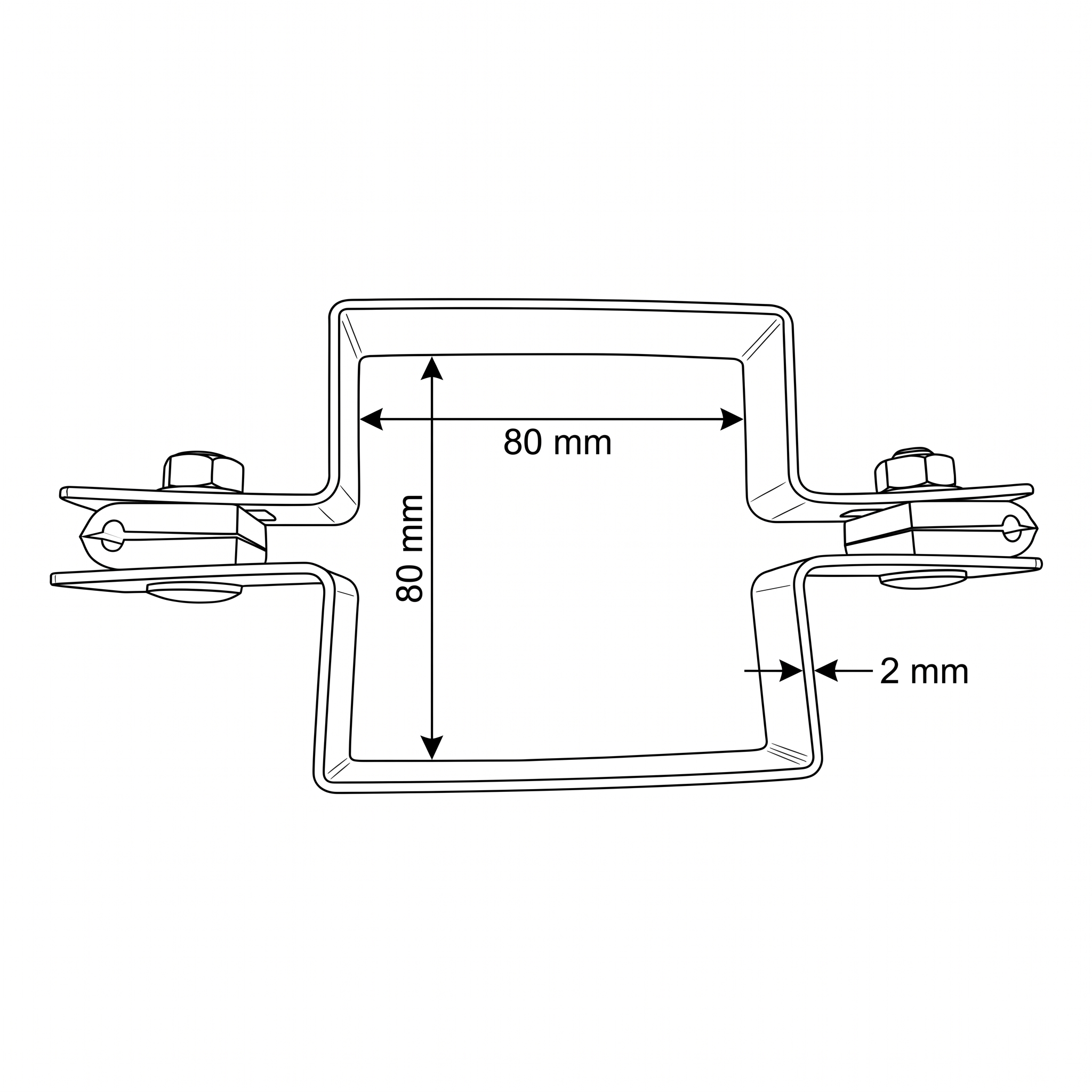

Maßzeichnung der Zwischenschelle: Innenmaß a = 80 mm, Blechdicke s = 2 mm, Schrauben M8
Maßzeichnung in voller Größe öffnen
Schematische Darstellung: Draufsicht der Zaunschelle am Pfosten. Maße gemäß Herstellerzeichnung.

Auf einen Blick

AnwendungBefestigung von Gittermatten an einem Zwischenpfosten – zwei Gittermatten in einer Flucht an einem Pfosten
AuswahlFür Pfosten 80 × 80 mm und Gittermatten aus Draht Ø 4 mm
BedingungenDie Zinkbeschichtung schützt den Stahl unter üblichen Bedingungen vor Korrosion; wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung

Über das Produkt

Die Zwischenschelle dient zur Befestigung von zwei Gittermatten an einem Pfosten in einem geraden Zaunabschnitt. Das Schellenband aus Blech umschließt den Pfosten, und zwei Laschen an gegenüberliegenden Pfostenseiten halten die Drähte der benachbarten Gittermatten.

Das Innenmaß a × a beträgt 80 × 80 mm, sodass die Zaunschelle auf einen Pfosten mit diesem Querschnitt passt. Die Blechdicke s beträgt 2 mm. Im Lieferumfang sind Schrauben 2 × M8 × 25 mit Muttern sowie Kunststoff-Abstandhalter für Draht Ø 4 mm enthalten.

Die Beschichtung (verzinkt + pulverbeschichtet, Grün RAL 6005) schützt den Stahl unter üblichen Bedingungen vor Korrosion. Wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung.

Abmessungen

Innenmaß a × a80 × 80 mm
Blechdicke s2 mm
Schrauben mit Muttern2 × M8 × 25
Kunststoff-Abstandhalter für DrahtØ 4 mm
Maße gemäß Herstellerzeichnung und Vergleichstabelle.

Werkstoff und Beschichtung

WerkstoffStahl
Beschichtungverzinkt + pulverbeschichtet, Grün RAL 6005

Verkaufseinheit

Verkaufseinheit1 Stück

Auswahl und Montage

  • ✓Prüfen Sie den Pfostenquerschnitt – die Zaunschelle passt auf Pfosten mit 80 × 80 mm.
  • ✓Legen Sie die Zaunschelle so um den Pfosten, dass die Laschen auf beiden Seiten des Pfostens in einer Flucht mit den Gittermatten liegen.
  • ✓Legen Sie den Draht der Gittermatte in den Kunststoff-Abstandhalter ein und ziehen Sie die Schraube M8 in der Lasche fest.

Wichtig

Der mitgelieferte Abstandhalter ist auf Draht Ø 4 mm abgestimmt. Wählen Sie bei Gittermatten mit einem anderen Drahtdurchmesser einen passenden Abstandhalter.
