Haken und Befestigungen für die PV-Dachmontage
Die Kategorie Haken und Befestigungen umfasst die Befestigungen auf Dachebene, die PV-Schienen und Profile am Gebäude halten. Sie enthält Dachhaken für Ziegel-, Schiefer- und Bitumendächer, Doppelgewindeschrauben, Halterungen und Flachdachstützen. Sie richtet sich an Installateure, die die Befestigung auf Dacheindeckung und Unterkonstruktion abstimmen müssen.
Das finden Sie in dieser Kategorie

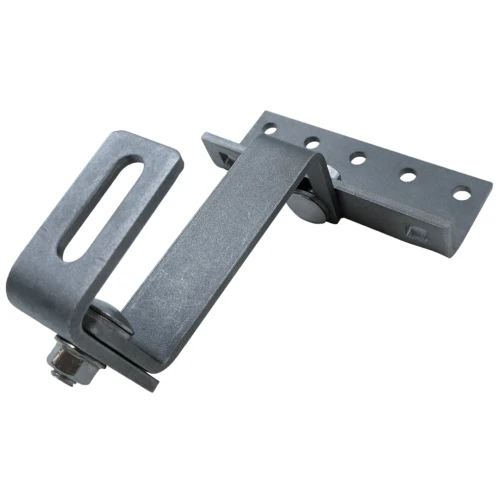

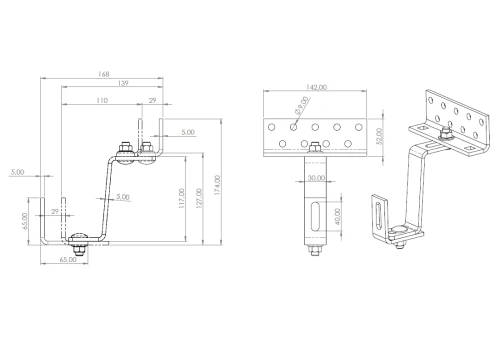

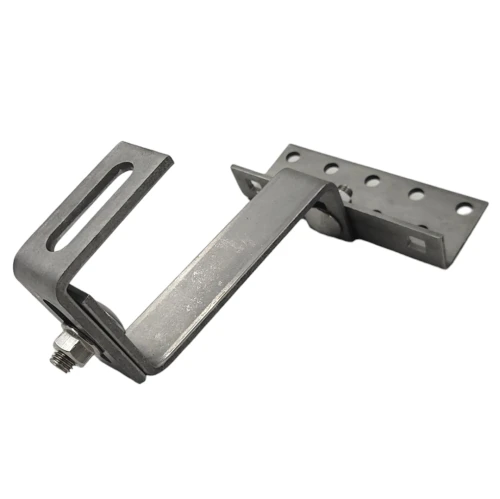

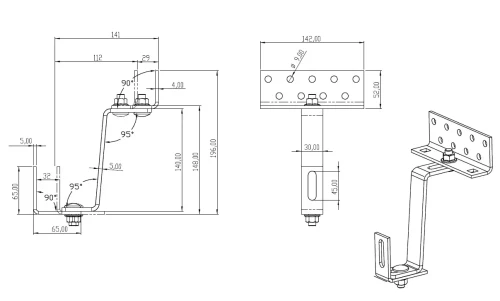

- Vario Dachhaken, 3-fach verstellbar, 120 oder 145 mm, M10-Bohrung, aus Edelstahl 1.4016 (H17) oder A2 1.4301.
- S-Dachhaken, 450x30x4 mm bis 610x30x4 mm, Edelstahl 1.4016, für Schrägdächer.

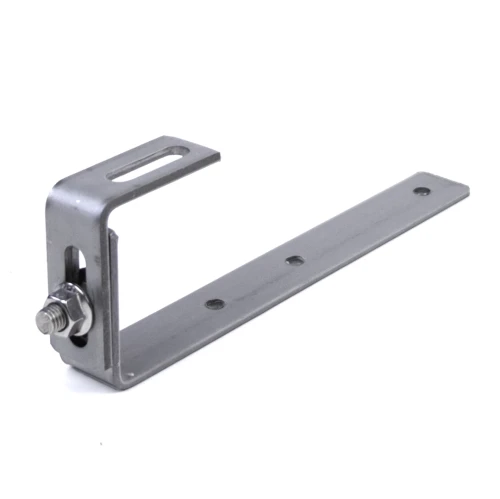

- J-Dachhaken, 239x30x4 mm, fest oder verstellbar, für Bitumen- und Schieferdächer.
- Dachziegel-Haken für Pfannen und Falzziegel aus Edelstahl 1.4016.
- Doppelgewindeschrauben aus A2 1.4301, M10 und M12, mit Flanschmuttern und EPDM-Dichtscheibe; einige Sets enthalten einen Adapter 80x30x4 mm.

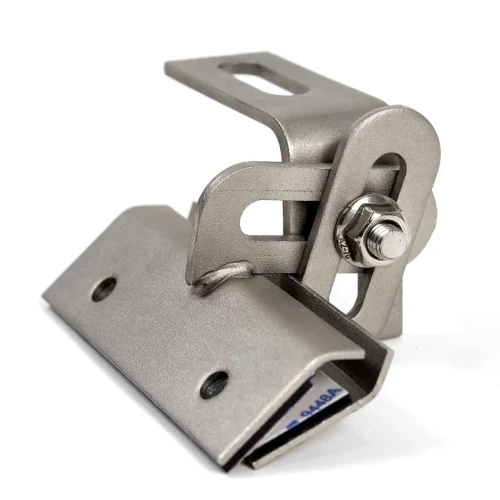

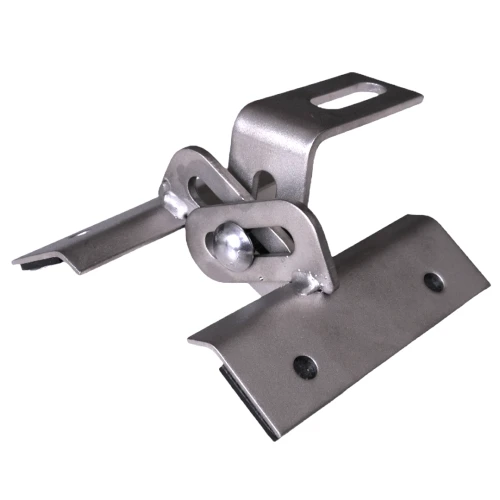

- Halterungen für Stehfalz- und Trapezblechdächer, die Aluminium-Trapezblechbrücke H-70 sowie CWL-Teile für Flachdächer.
So wählen Sie richtig

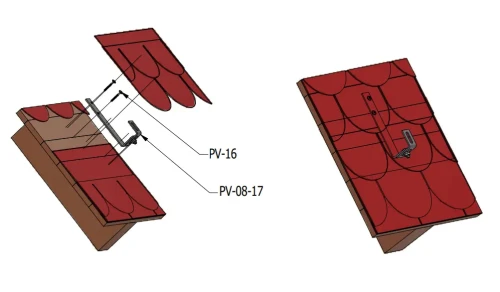

- Dacheindeckung: Für Ziegeldächer eignen sich S-Haken, Vario Dachhaken oder Dachziegel-Haken, für Schiefer- und Bitumendächer J-Haken, für Stehfalz oder Trapezblech entsprechende Halterungen.
- Grenzen bei Ziegel und Lattung: S-Haken passen für Keramik- oder Betondachsteine bis 60 mm Dicke, mit 40x40-mm-Schienen auf Dachlatten bis 50 mm.

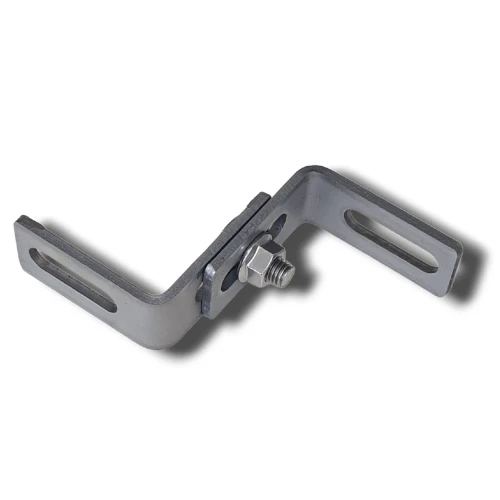

- Verstellbarkeit: Vario Dachhaken sind 3-fach verstellbar. S-Haken mit Langloch gleichen Unebenheiten im Dachstuhl aus. Feste J-Haken benötigen eine ebene Auflagefläche.
- Material: Die meisten Haken bestehen aus Edelstahl 1.4016 (H17), Güte 430. A2 1.4301, Güte 304, kommt bei ausgewählten Vario Dachhaken und bei den Schrauben zum Einsatz.
- Schraubengewinde: Wählen Sie M10 oder M12 sowie die Länge passend zur Unterkonstruktion. Das Holzgewinde wird in Holzsparren gedreht.
Typische Anwendungen
Dachhaken tragen PV-Schienen auf Schrägdächern mit Keramik- oder Betondachsteinen, Schiefer und Bitumenschindeln. Doppelgewindeschrauben werden in Holzsparren eingedreht und nehmen am metrischen Ende Adapter oder Montagedreiecke auf. Stehfalz-Halterungen werden montiert, ohne die Dachhaut zu durchdringen. CWL-Teile und Z-Winkel kommen auf Flachdächern zum Einsatz.
Häufig gestellte Fragen
Welcher Dachhaken passt für Keramik- oder Betondachsteine?
S-Haken und Vario Dachhaken sind für Keramik- und Betondachsteine ausgelegt. S-Haken eignen sich für Dachsteine bis 60 mm Dicke, mit 40x40-mm-Schienen auf Dachlatten bis 50 mm.
Wofür wird eine Doppelgewindeschraube verwendet?
Ein Ende hat ein Holzgewinde für Holzsparren. Das andere hat ein metrisches Gewinde, M10 oder M12, für Adapter oder Montagedreiecke. Flanschmuttern und eine EPDM-Dichtscheibe gehören zum Lieferumfang.
Sie sind unsicher, welcher Haken oder welche Schraube zu Ihrem Dach passt? Wenden Sie sich an den technischen Support, wir helfen Ihnen bei der Auswahl.
