Aluminium-Trapezblechbrücke H-70 mit EPDM 330 mm – PV-Befestigung für Trapezblech

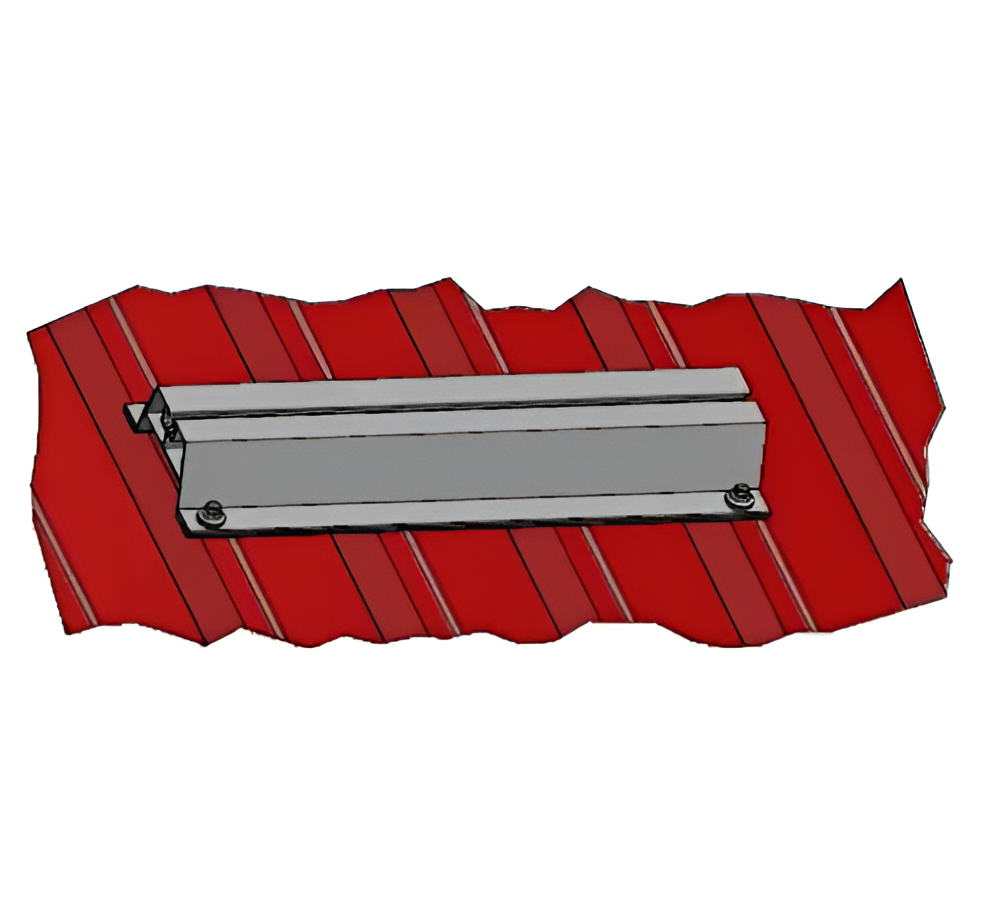

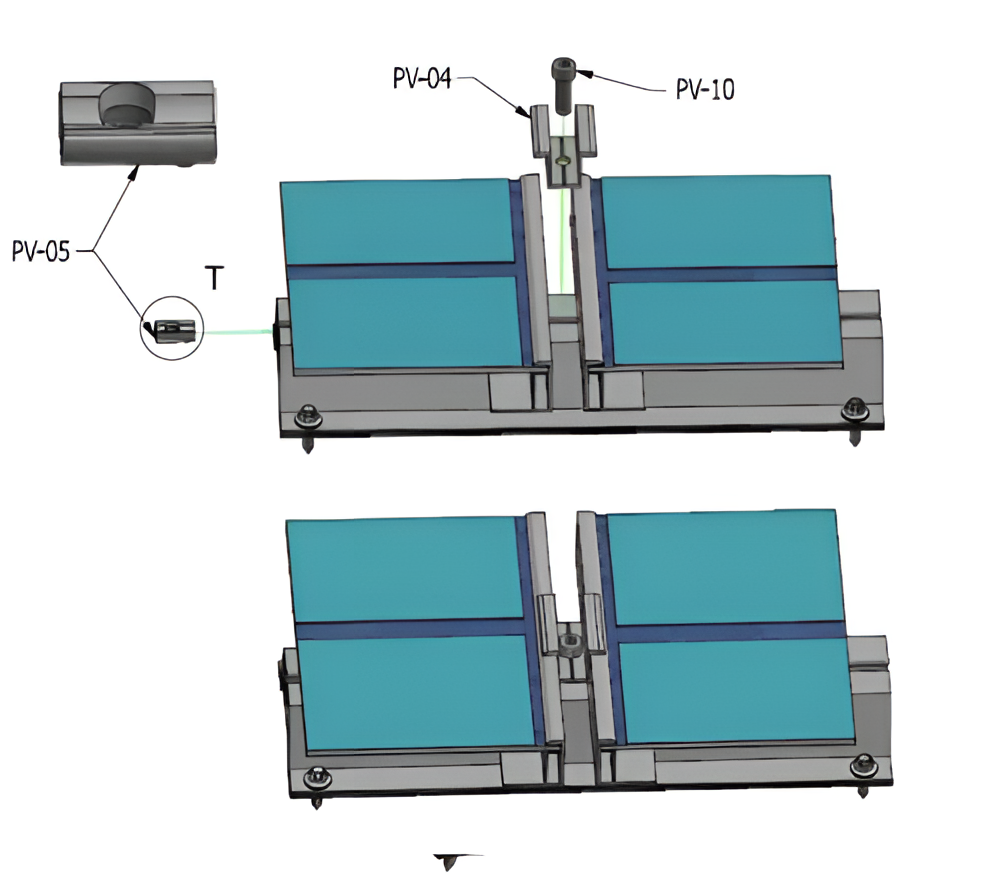

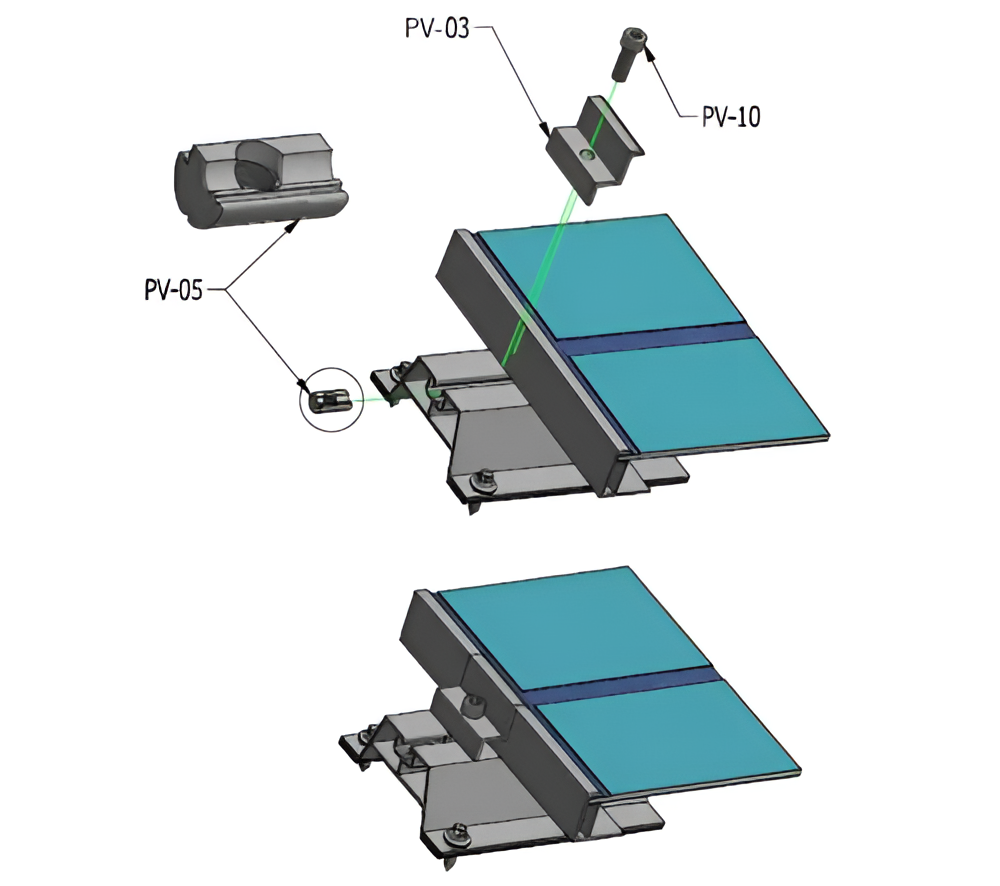

Die Trapezblechbrücke H-70 mit EPDM-Dichtung ist ein Aluminium-Brückenprofil, das für die direkte Montage von Photovoltaikmodulen auf Dächern mit Trapezblech entwickelt wurde. Die trapezförmige Querschnittsform bildet die Geometrie der Blechrippen nach, wodurch das Profil stabil auf der Dachdeckung aufliegt, ohne dass zusätzliche Ausgleichsunterlagen erforderlich sind. Die Höhe des Profils gewährleistet den richtigen Abstand zwischen Modul und Dachfläche und ermöglicht einen freien Luftstrom unter dem Panel — die natürliche Belüftung führt Wärme effektiv ab, was sich positiv auf die Betriebsbedingungen der PV-Module auswirkt. Der obere Montagekanal ermöglicht die Befestigung von End- und Mittelklemmen mittels Innensechskantschrauben und Vierkantmuttern, wobei die Bohrungen für die Schrauben zur Befestigung der Brücke am Blech direkt bei der Montage auf dem Dach ausgeführt werden, sodass der Verankerungspunkt präzise an das Blechprofil angepasst werden kann.

Vorteile der Trapezblechbrücke H-70

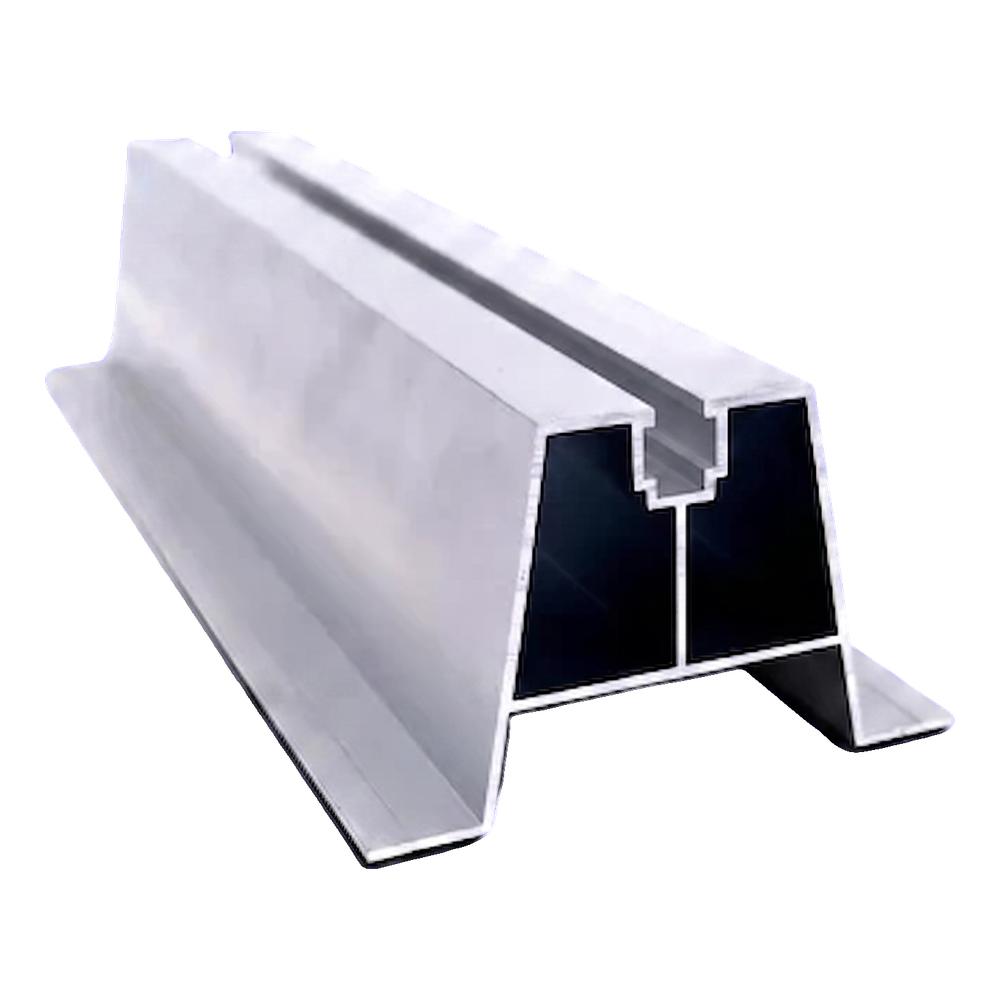

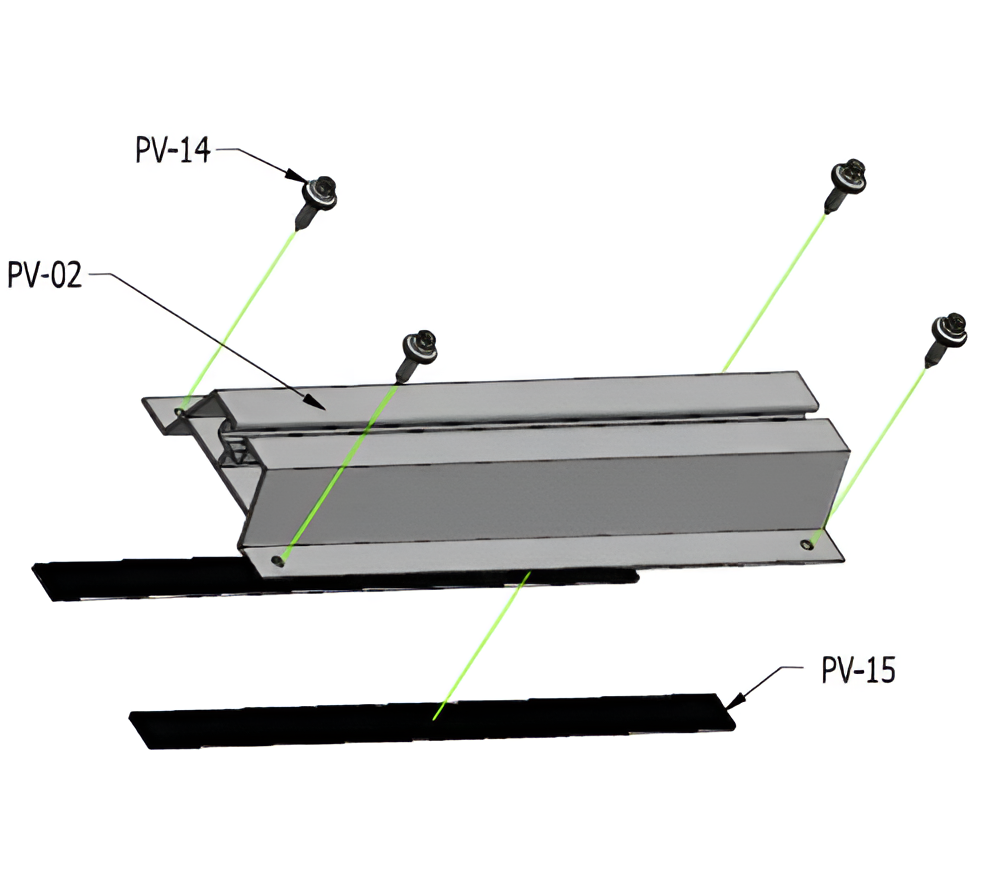

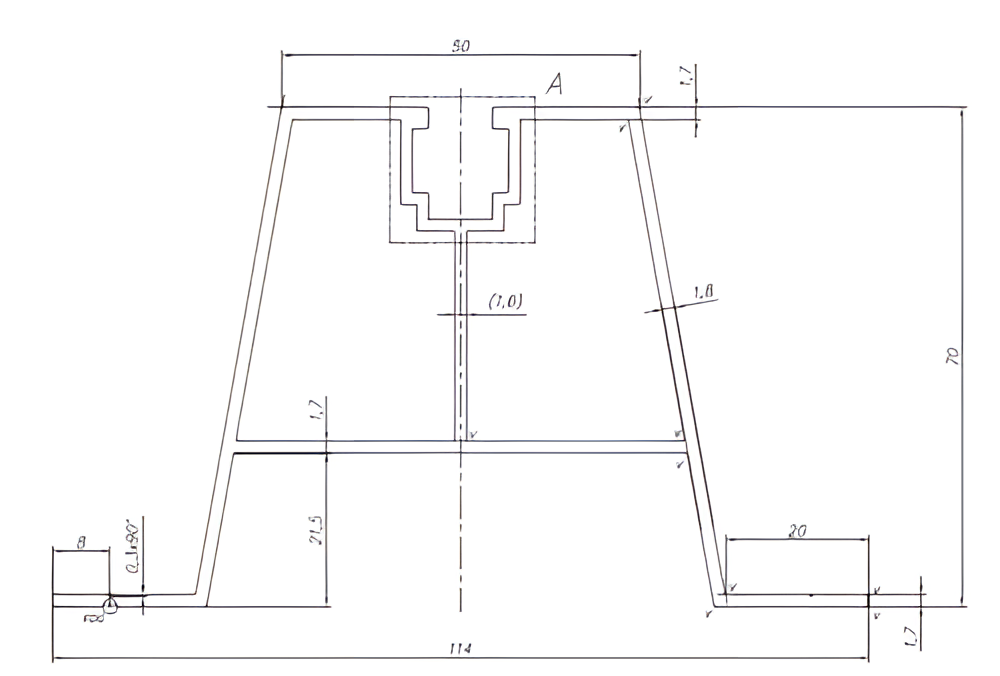

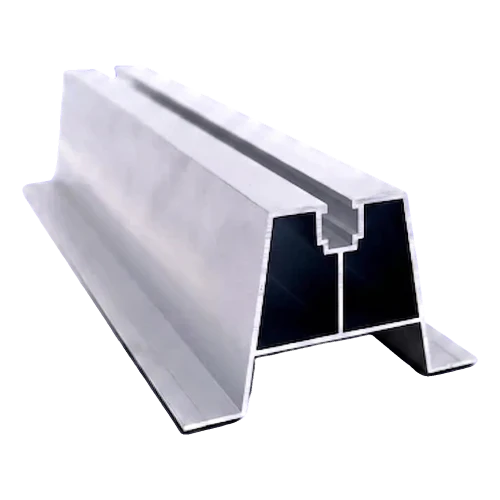

Das Profil weist einen trapezförmigen Querschnitt mit innerer Verstärkung auf — zwei vertikale Stege versteifen die Konstruktion und übertragen die Lasten der befestigten Module auf die Blechrippe. Im oberen Bereich des Profils befindet sich der Montagekanal zur Aufnahme der Klemmen für die Befestigung der Photovoltaikmodule. Die Basis des Profils liegt stabil auf den Rippen des Trapezblechs auf, und die EPDM-Dichtung (sichtbar im Montageschema) füllt Unebenheiten aus und sorgt für Dichtheit an den Verankerungspunkten.
