Trapezblechbrücke Aluminium H-40 mit EPDM 330 mm – PV-Befestigung für Trapezblechdächer

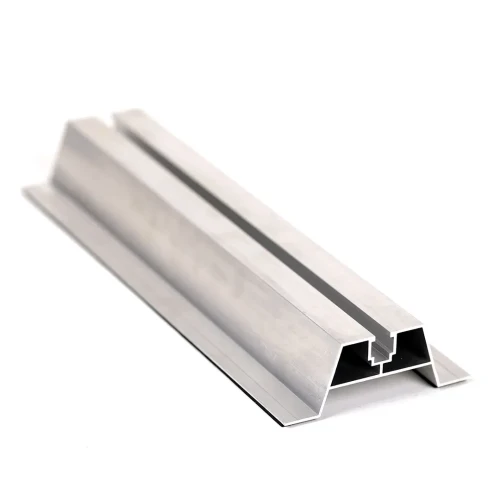

Die Trapezblechbrücke H-40 mit EPDM-Dichtung ist ein Aluminium-Brückenprofil zur direkten Befestigung von Photovoltaikmodulen auf Dächern mit Trapezblecheindeckung. Das Profil besteht aus der Legierung Aluminium 6060 und verbindet hohe Korrosionsbeständigkeit mit guter mechanischer Festigkeit, was eine langlebige Anlage über die gesamte Nutzungsdauer gewährleistet. Das Profil wird auf der Spitze der Trapezblechwelle montiert, wobei seine Höhe einen freien Luftstrom unter dem Modul ermöglicht — die natürliche Kühlung der Module verbessert deren Leistung und trennt das Panel von der aufgeheizten Dachfläche. Der obere Montagekanal ermöglicht die Befestigung von Mittel- und Endklemmen mittels Innensechskantschrauben und Vierkantmuttern, was dem Installationsteam Flexibilität bei der Positionierung der Module bietet.

Wichtigste Vorteile für den Installateur

Montage auf einem Trapezblechdach

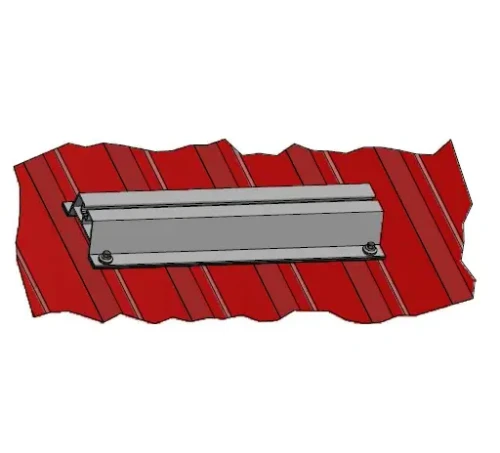

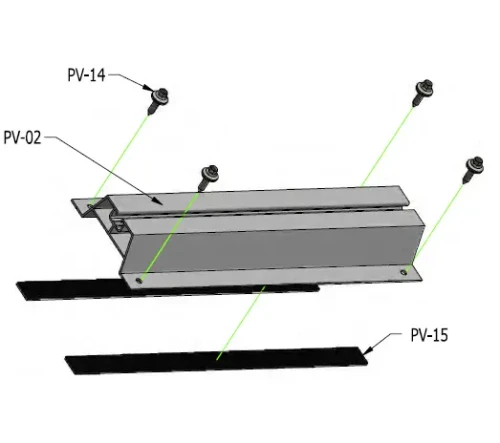

Die Trapezblechbrücke wird direkt auf der Spitze der Trapezblechwelle montiert. Die EPDM-Dichtung sorgt für einen dichten Sitz des Profils auf dem Untergrund und schützt das Blech an der Befestigungsstelle vor Beschädigungen. Die Löcher für die Schrauben, mit denen das Profil an der Dachkonstruktion befestigt wird, werden auf der Baustelle gebohrt — so kann der Installateur den Abstand an das jeweilige Blechprofil anpassen. Die Photovoltaikmodule werden mithilfe von Mittel- oder Endklemmen im oberen Kanal der Brücke befestigt.

Kompatibilität mit dem Klemmensystem

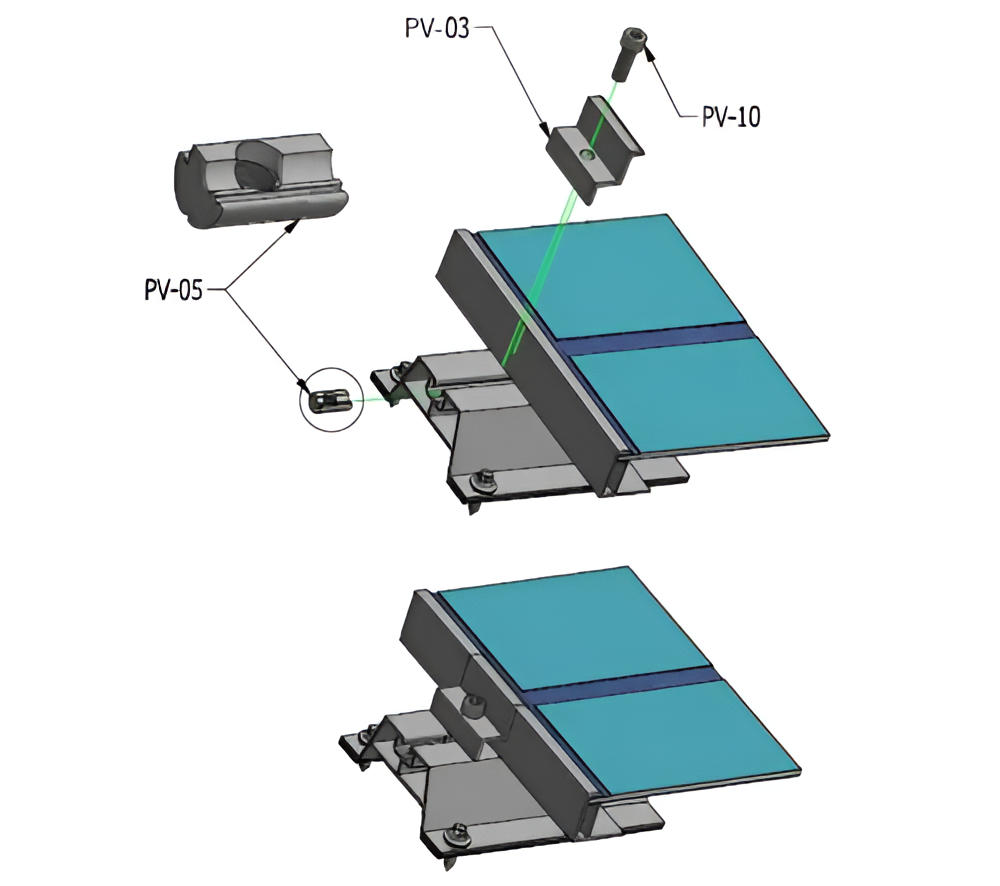

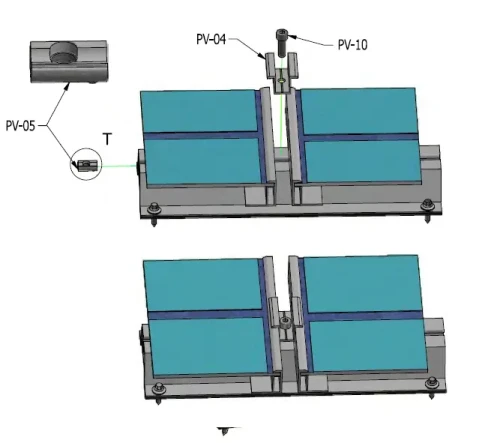

Das Profil ist mit einer breiten Palette von Montagezubehör kompatibel. Mittel- und Endklemmen werden im oberen Kanal der Schiene platziert, und Vierkantmuttern mit Sechskantkopf fixieren sie in der gewünschten Position. Die folgenden Schemata zeigen Beispielkonfigurationen mit End- und Mittelklemmen.

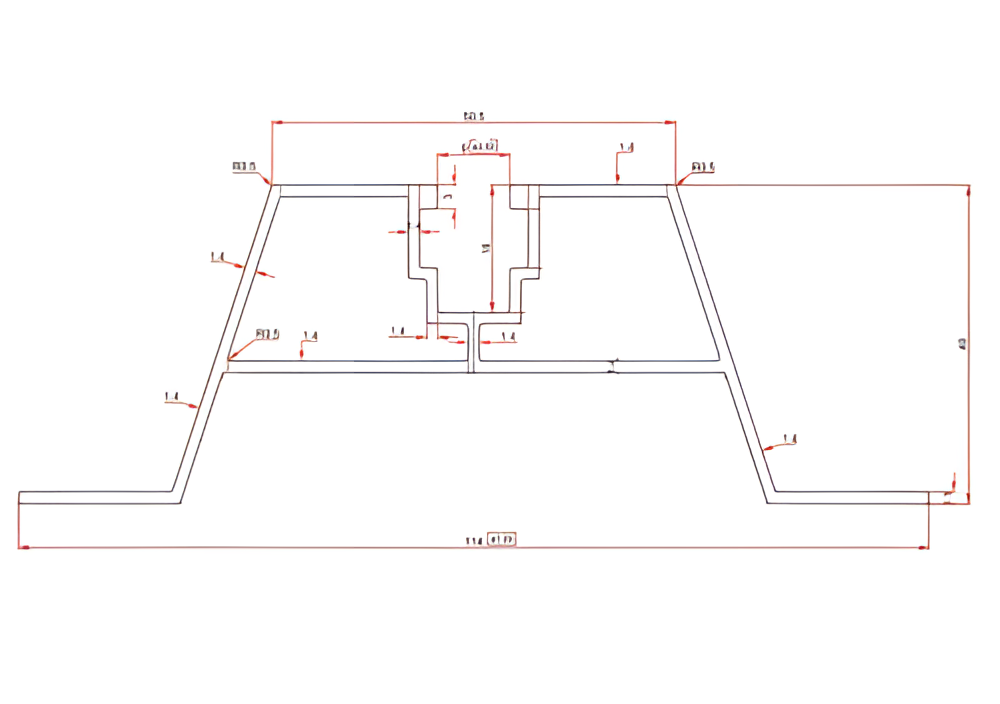

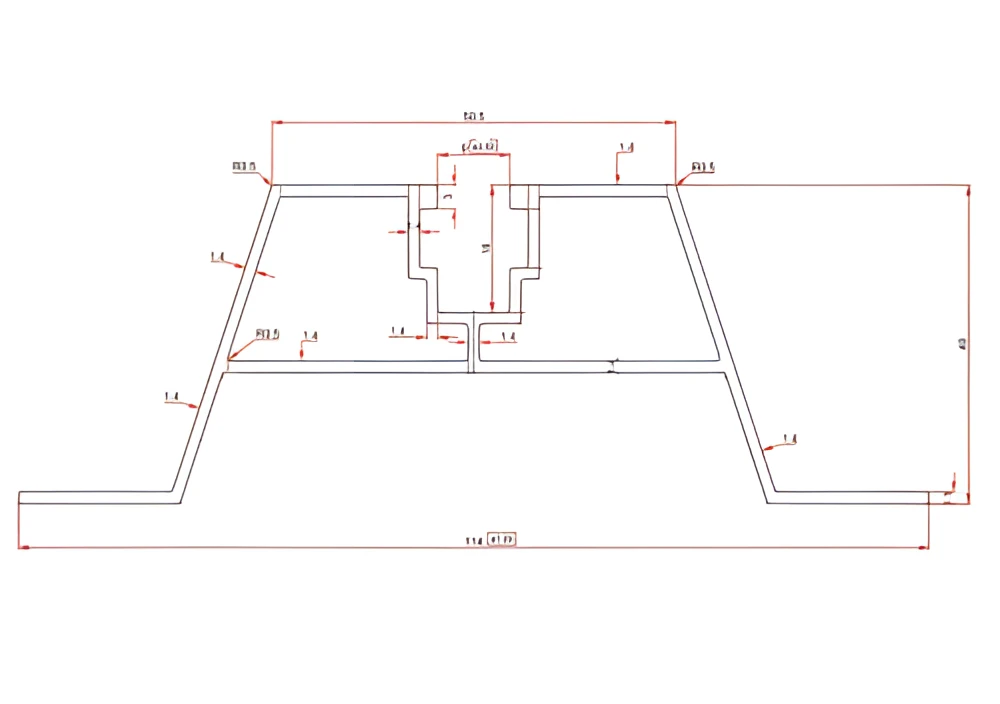

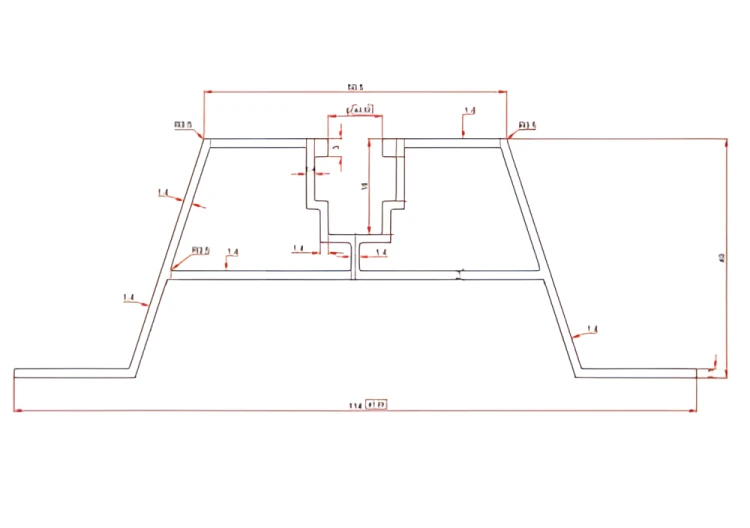

Die Profilkonstruktion basiert auf einem symmetrischen Trapezquerschnitt mit einem zentralen Montagekanal an der Oberseite. Die große Kontaktfläche mit dem Blech sorgt für Stabilität, während die einheitliche Wandstärke eine angemessene Steifigkeit bei geringem Gewicht gewährleistet. Die gleichmäßige Lastverteilung ermöglicht die Befestigung von Klemmen an jeder beliebigen Stelle entlang des Kanals.
