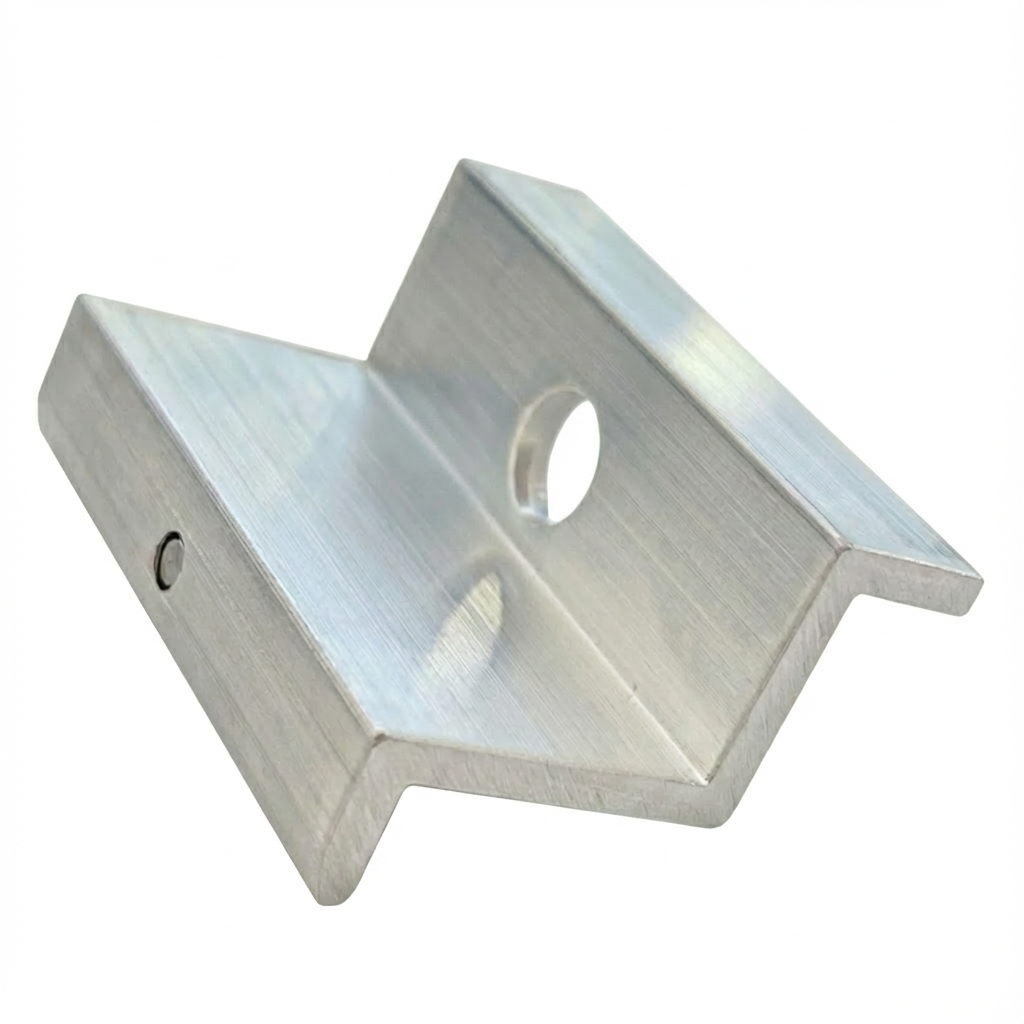

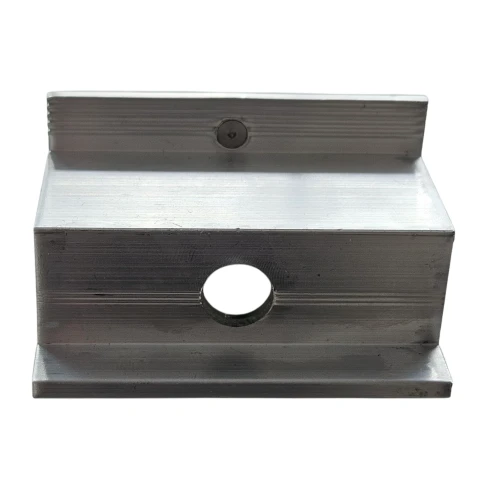

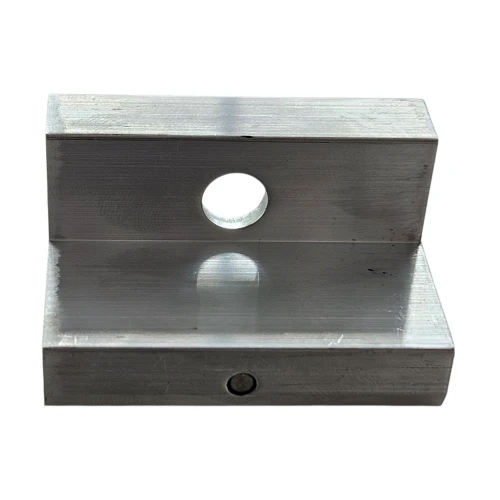

Endklemme H30 L50 - roh mit Erdungsstift

Endklemme H30 mit Erdungsstift ist ein professionelles Montageelement zur Befestigung von Photovoltaikmodulen mit einer Rahmenhöhe von 30 mm. Gefertigt aus hochwertigem Aluminium 6063-T66, gewährleistet sie eine dauerhafte und sichere Befestigung der Solarmodule an der Unterkonstruktion. Die Oberfläche des Elements bleibt unbehandelt, ohne zusätzliche Schutzbeschichtungen, was einen präzisen und zuverlässigen Potentialausgleich zwischen den Installationselementen ermöglicht.

Das herausragende Merkmal dieser Klemme ist der integrierte Erdungsstift, der einen schnellen und effektiven Potentialausgleich zwischen dem Photovoltaikmodul und der Unterkonstruktion ermöglicht. Beim Anziehen durchdringt der Stift die eloxierte Schicht des Rahmens und gewährleistet so die Kontinuität der Verbindung. Diese Lösung erleichtert nicht nur die Montage – durch den Wegfall zusätzlicher Erdungsscheiben – sondern verkürzt auch die Installationszeit erheblich und bietet ein hohes Maß an Sicherheit und Effizienz des gesamten Systems.

Diese innovative Lösung unterstützt Blitz- und Überspannungsschutz-Installationen, besonders nützlich in Photovoltaiksystemen. Die Endklemme mit Erdungsstift ist ideal für einzeln montierte Module oder an Randpositionen in einer Reihe.

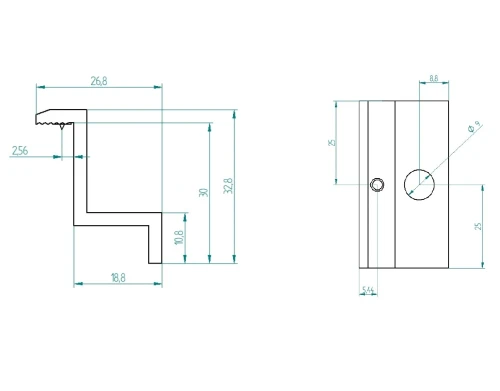

Technische Daten

Anwendung Die Endklemme ist ein wesentliches Befestigungselement in Solarmodul-Installationen – sie dient zur Befestigung der Randmodule in einer Reihe am Aluminiumprofil. Das Produkt ist für die Montage von Solarmodulen auf Flach- und Schrägdächern vorgesehen. Verwenden Sie die Endklemme zur Befestigung der Module am Anfang und Ende jeder Reihe. Zwischen benachbarten Modulen in der Reihe sind Mittelklemmen zu verwenden.

Kompatibilität

Vorteile

Montagehinweise

Lieferumfang Endklemme H30 mit Erdungsstift. Hinweis: Schrauben, Muttern und Nutensteine sind separat zu erwerben.
