Mittelklemme H25 L50 roh mit Erdungsstift

Mittlere Klemmhalterung L50 H25 mit Erdungspin PV-04-19 (1)

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.03 kg

Preis/ stk.: € 0,45 0.45

inkl. 20% MwSt., zzgl. Versandkosten

Nettopreis/ stk.: € 0,38

zzgl. 20% MwSt., zzgl. Versandkosten

* Verpackungsoptionen:

Stück
Paket: 250 Stück
Paket: 5000 Stück
Paket: 10000 Stück

Menge stk.

Gesamt:

Produkt nicht verfügbar

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

Anbieter: Synerga

Produktcode: PV-04-19

Einem Freund empfehlen

Beschreibung

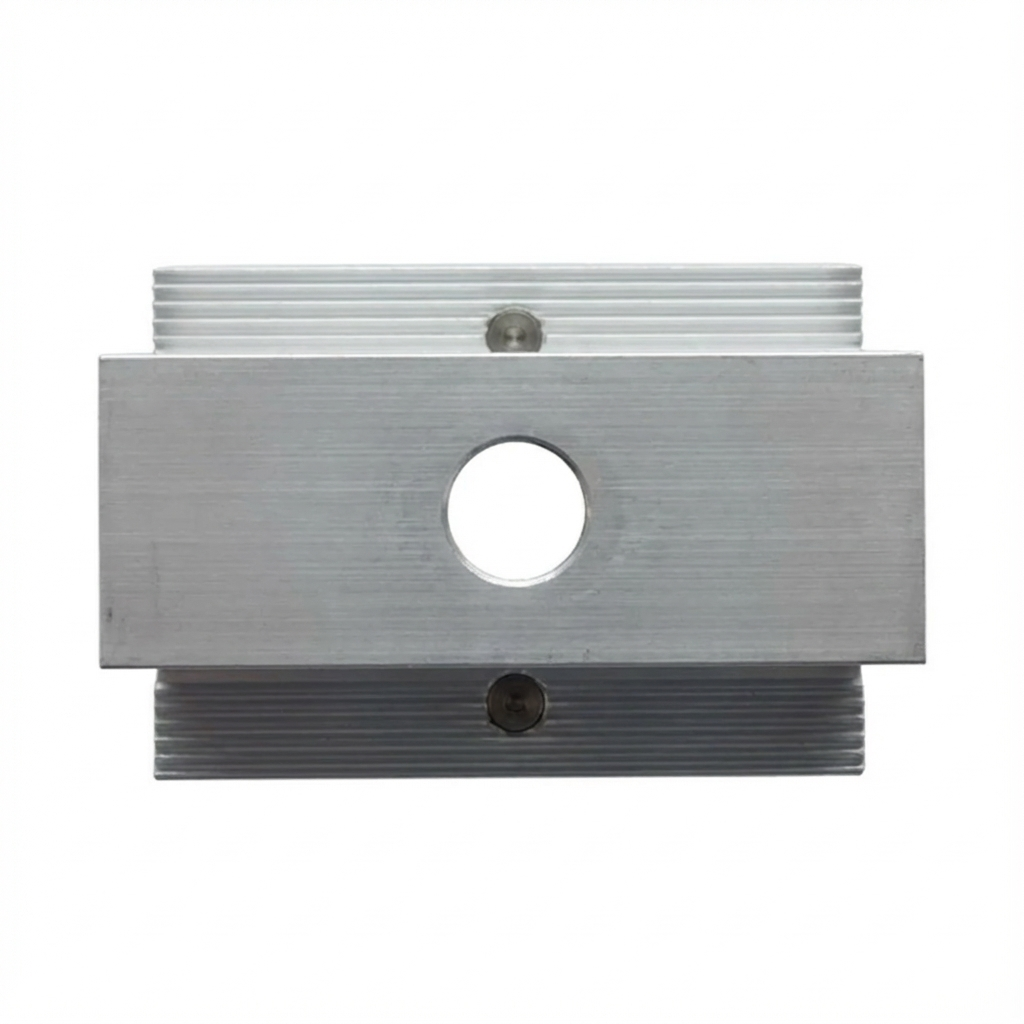

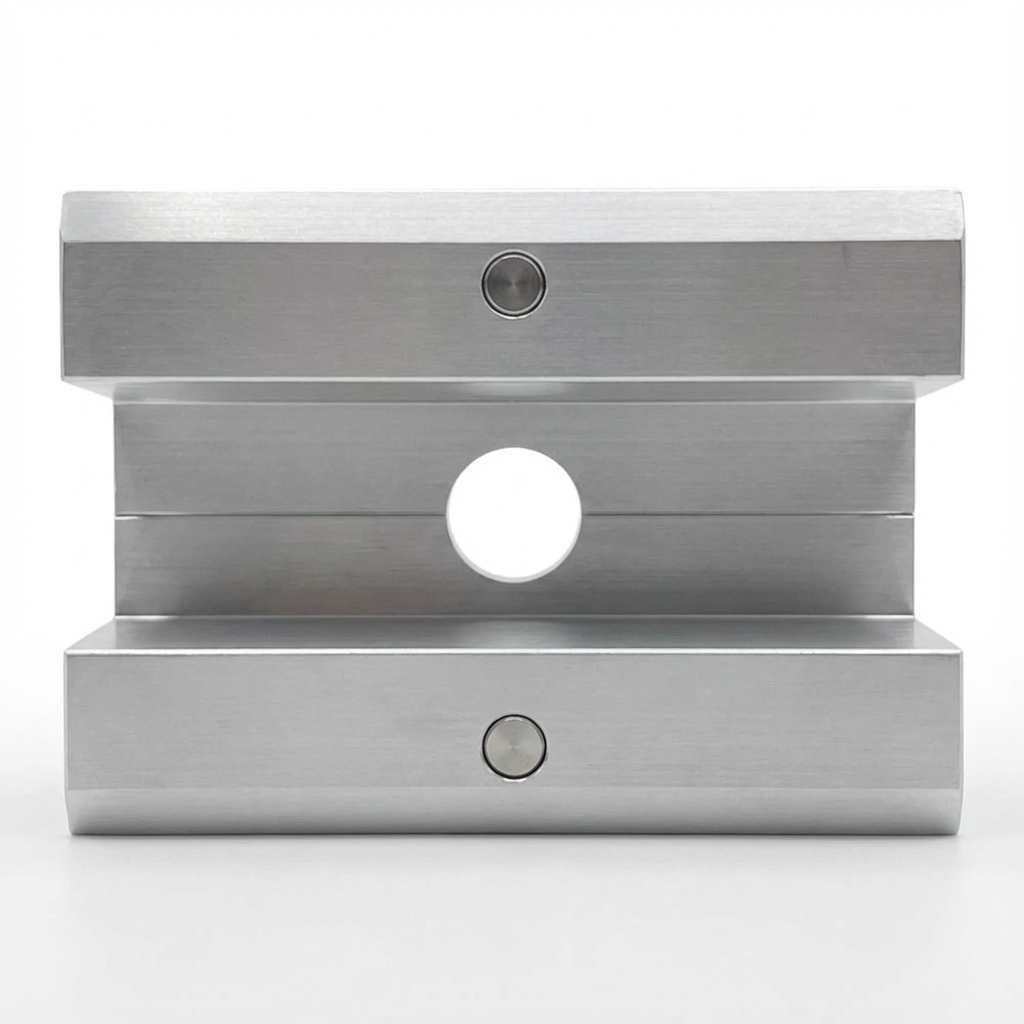

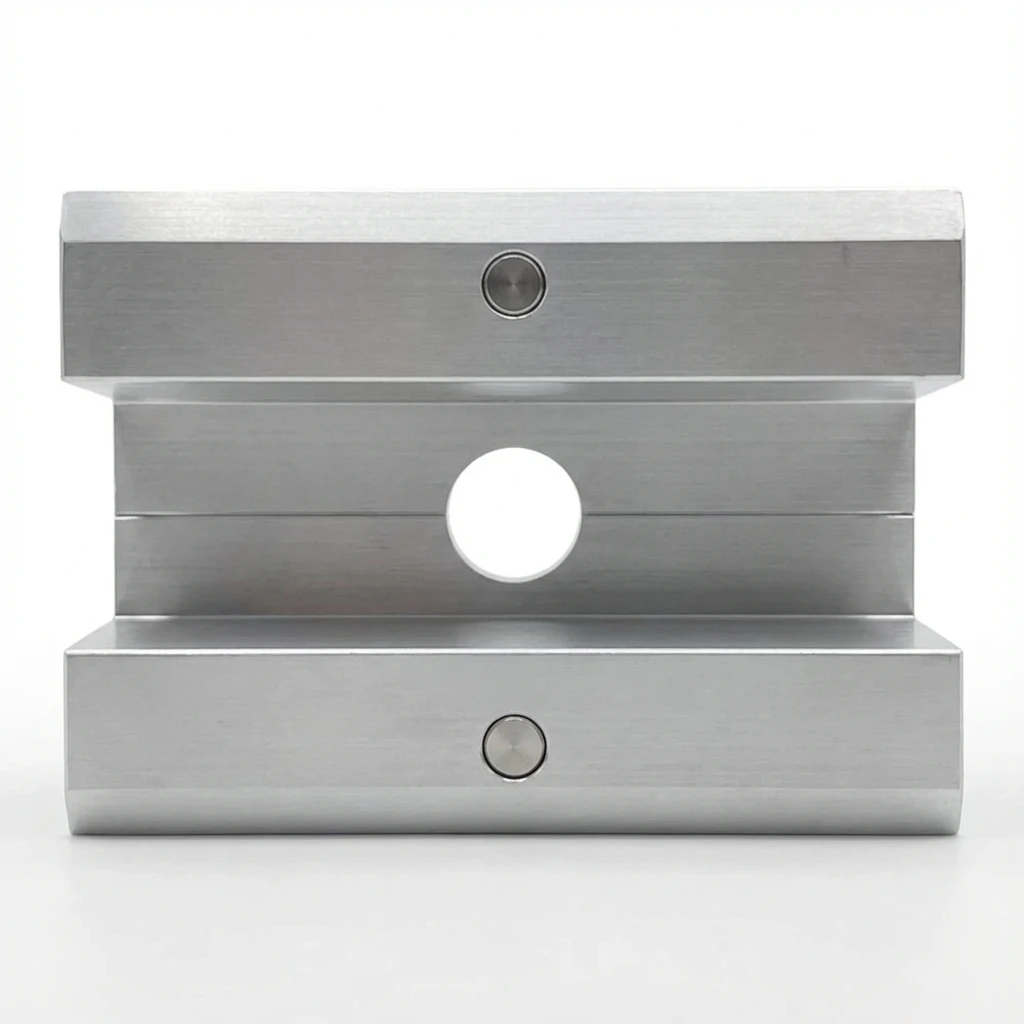

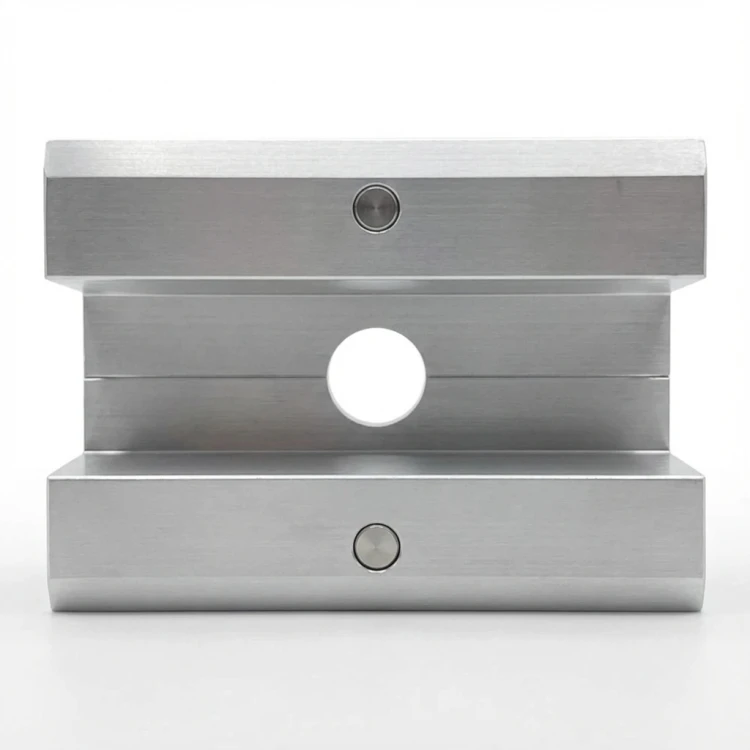

Mittelklemme L50 H25 - hoch - roh mit Erdungsstift

Mittelklemme H25 mit Erdungsstift ist ein professionelles Montageelement zur Befestigung von Photovoltaikmodulen mit einer Rahmenhöhe ab 30 mm. Gefertigt aus hochwertigem Aluminium 6063-T66, gewährleistet sie eine dauerhafte und sichere Befestigung der Solarmodule auf der Unterkonstruktion. Die Oberfläche des Elements bleibt roh, ohne zusätzliche Schutzbeschichtungen, was einen präzisen und zuverlässigen Potentialausgleich zwischen den Installationselementen ermöglicht.

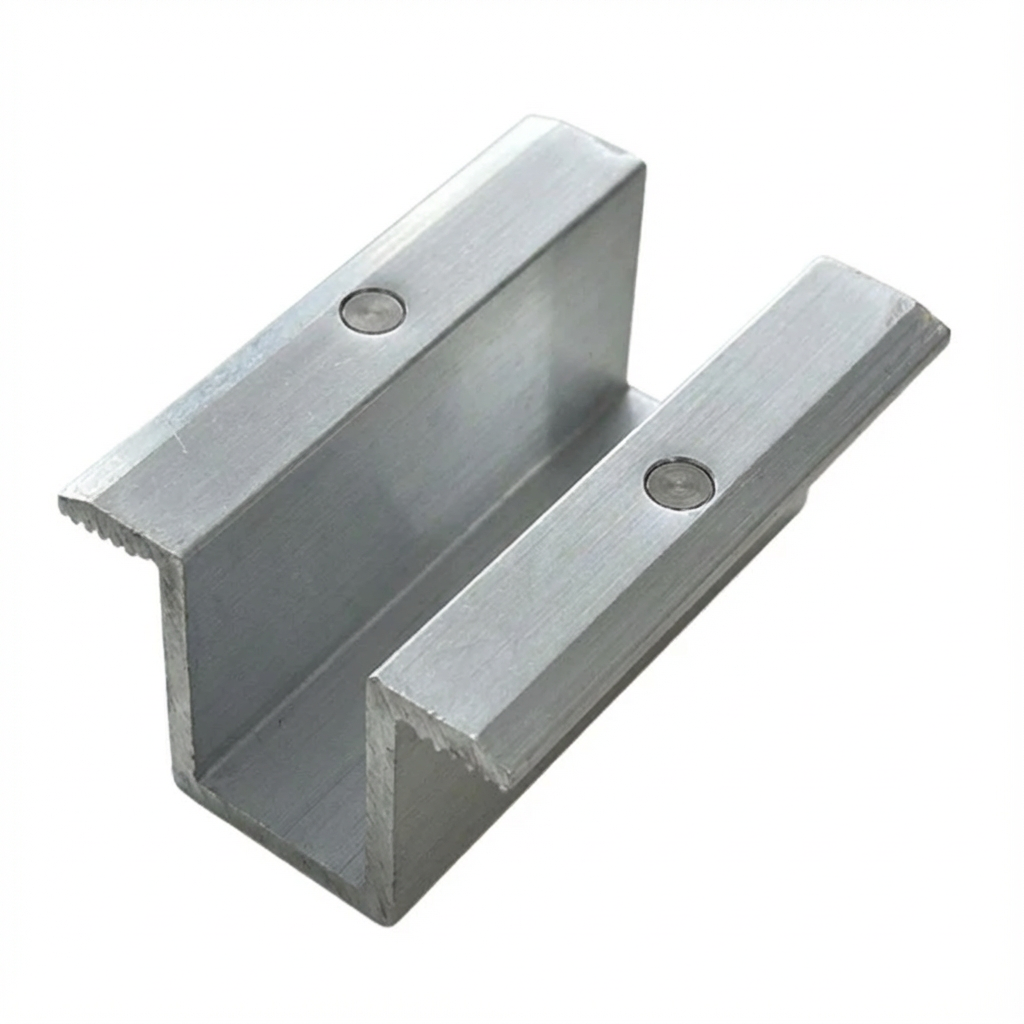

Das herausragende Merkmal dieser Klemme sind die zwei integrierten Erdungsstifte – je einer pro Seite – die einen schnellen und effektiven Potentialausgleich zwischen benachbarten Photovoltaikmodulen ermöglichen, indem sie beim Anziehen deren eloxierte Schicht durchdringen. Diese Lösung erleichtert nicht nur die Montage, indem sie den Einsatz zusätzlicher Erdungsscheiben überflüssig macht, sondern verkürzt auch die Installationszeit erheblich und gewährleistet ein hohes Maß an Sicherheit und Effizienz des gesamten Systems.

Es handelt sich um eine innovative Lösung zur Unterstützung von Blitzschutz- und Überspannungsschutz-Installationen, besonders nützlich in Photovoltaikanlagen.

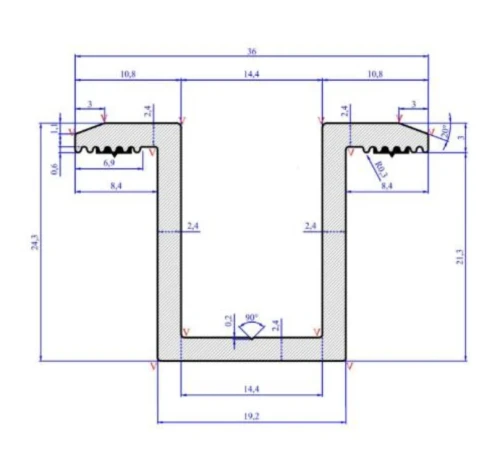

Technische Daten

Modulrahmenhöhe: ab 30 mm

Gesamtbreite: 36 mm

Gesamthöhe: 24,3 mm

Gesamtlänge: 50 mm

Innenkanalbreite: 14,4 mm

Montagebohrungsdurchmesser: 9 mm (M8)

Material: Aluminium 6063-T66

Oberfläche: rohes Aluminium

Empfohlenes Anzugsdrehmoment: den genauen Wert entnehmen Sie bitte immer der Spezifikation des Modulherstellers

Verwendete Schrauben: M8

Anwendung Die Mittelklemme ist ein wesentliches Befestigungselement für die Installation von Solarmodulen – sie dient zur Verbindung und Befestigung zweier benachbarter Module am Aluminiumprofil. Das Produkt ist für die Montage von Solarmodulen auf Flach- und Schrägdächern vorgesehen. Verwenden Sie Mittelklemmen zwischen benachbarten Modulen in einer Reihe. Zur Befestigung von Randmodulen (an den Reihenenden) sind Endklemmen zu verwenden.

Kompatibilität

Aluminiumprofile für Sechskantschrauben

Aluminiumprofile für T-Schrauben

Trapezprofile für Trapezblech-Dächer

Vorteile

Hochwertiges Material – aus Aluminium 6063-T66 gefertigt, zeichnet sie sich durch hohe Witterungsbeständigkeit aus.

Langlebigkeit – hohe Verarbeitungsqualität garantiert dauerhafte Befestigung der Photovoltaik-Modulkonstruktion.

Korrosionsbeständigkeit – widerstandsfähig gegen äußere Einflüsse und Korrosion.

Mechanische Festigkeit – widerstandsfähig gegen Stöße und mechanische Beschädigungen.

Sichere Leitfähigkeit – speziell konstruierte Stifte durchdringen die eloxierte Beschichtung der Module und gewährleisten sicheren Potentialausgleich ohne Erdungsscheiben.

Potentialausgleich – gewährleistet Leitfähigkeitskontinuität zwischen Modulen und Unterkonstruktion.

Geriffelte Oberfläche – gezahnte Klemmkanten sorgen für sicheren Halt und verhindern ein Verrutschen der Module.

Montagehinweise

Montieren Sie die Klemme mit Hilfe eines Schiebesteins und einer M8-Schraube auf der Montageschiene.

Platzieren Sie zwei benachbarte Photovoltaikmodule im Bereich der Klemme und stellen Sie sicher, dass die Erdungsstifte Kontakt mit den Rahmen beider Module haben.

Ziehen Sie die Schraube an – prüfen Sie die Spezifikation des Modulherstellers – diese gibt das optimale Anzugsdrehmoment vor.

Lieferumfang Mittelklemme H25 mit Erdungsstift. Hinweis: Schrauben, Muttern und Schiebemuttern sind separat zu erwerben.

Ładowanie tabeli porównawczej...

Ładowanie galerii...

Technische Daten

Klemmentyp	Mittelklemme
Panelstärke [mm]	30-45
Farbe	Silber
Erdungsstift	Ja
Zubehör	Ohne Zubehör
