Laufwagen 80 mit 3 Rollen aus Stahl und Kunststoff für Hängeschiebetore

Konstruktion und Materialien

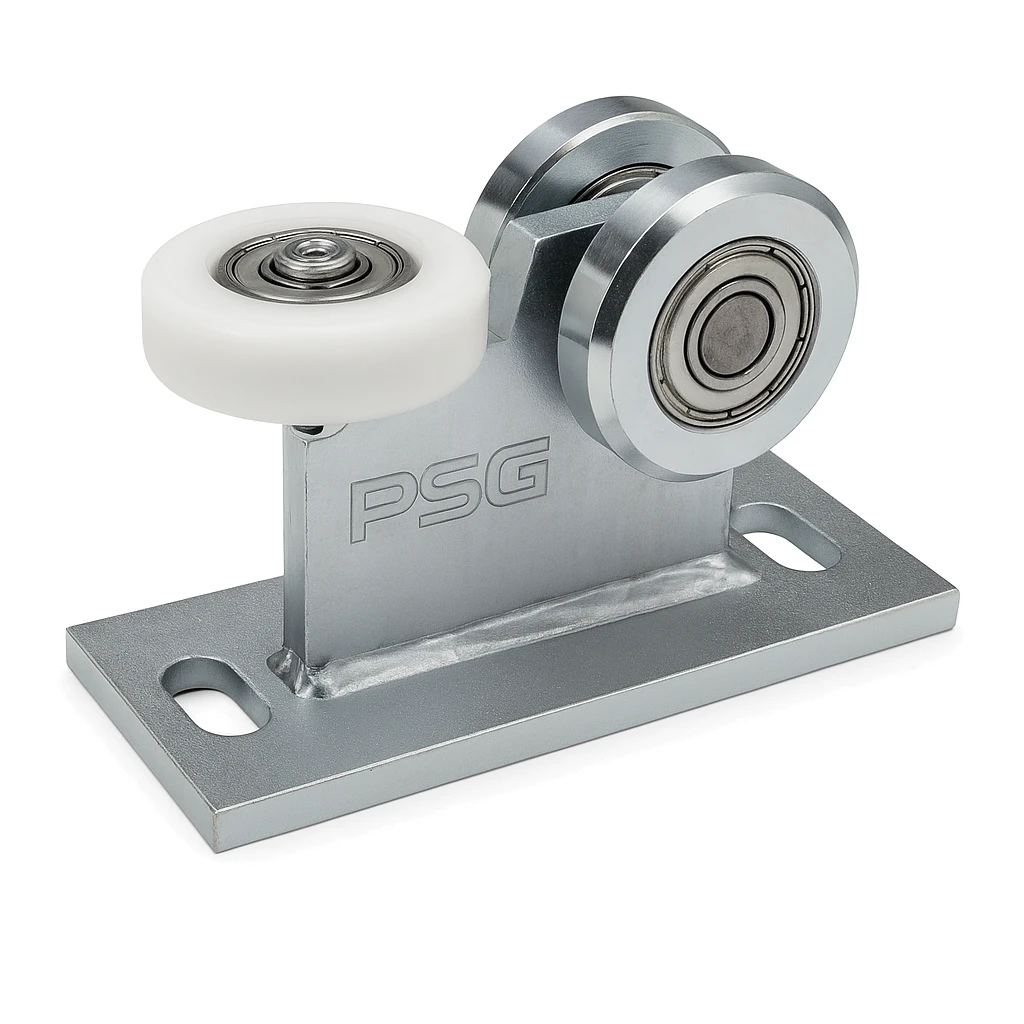

Der Laufwagen ist mit drei gelagerten Rollen ausgestattet — zwei vertikalen Metallrollen zur Lastübertragung sowie einer horizontalen Kunststoffrolle, die die Fahrspur stabilisiert und Vibrationen dämpft. Diese Lösung gewährleistet leisen und reibungslosen Lauf auch bei hoher Belastung. Der gesamte Laufwagen ist fest auf einer massiven Montageplatte mit Langlöchern zur Positionseinstellung befestigt. Die Oberfläche der Stahlteile wurde mit einer Zinkschicht geschützt, was eine hohe Korrosionsbeständigkeit und einen langfristigen Betrieb unter wechselnden Witterungsbedingungen sicherstellt.

Der Laufwagen ist für eine Führungsschiene mit den Abmessungen 80×80×5 mm vorgesehen — ein Standardprofil, das in Hängeschiebetor-Systemen mit hoher Tragfähigkeit verwendet wird. Die Montageplatte mit Langlöchern erleichtert die präzise Positionierung des Laufwagens bei der Montage.

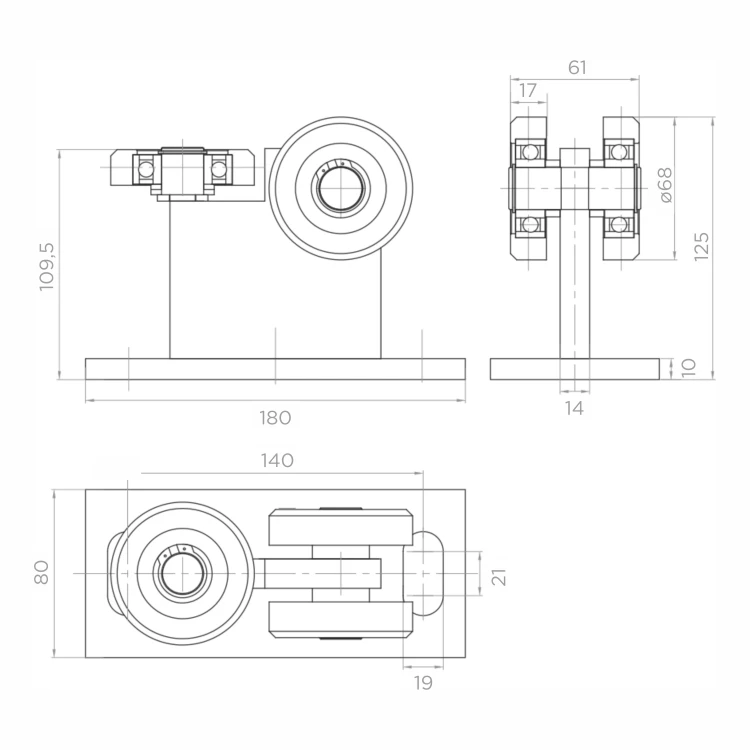

Abmessungen und technische Daten

• Maximale Tragfähigkeit: 350 kg
• Führungsschiene: 80×80×5 mm
• Gesamthöhe (H): 125 mm
• Gehäusehöhe (Seitenansicht): 109,5 mm
• Länge der Montageplatte: 180 mm
• Abmessungen der Montageplatte: 140 × 80 mm
• Rollendurchmesser: ø68 mm
• Stärke der Montageplatte: 10 mm
• Gehäusebreite: 61 mm
• Stärke der Seitenführung: 17 mm
• Montagelöcher: Langlöcher, Breite 14 mm
• Vertikale Rollen: 2 Stk. — Metall mit Lagerung
• Horizontale Rolle: 1 Stk. — aus Kunststoff
• Korrosionsschutz: Verzinkung
• Gewicht: 3,06 kg
• Volumen: 1642,5 cm³

Anwendung

Der Laufwagen ist für Hängeschiebetor-Systeme vorgesehen — sowohl in Industrie- und Lagerobjekten als auch auf Privatgrundstücken mit schweren Einfahrtstoren. Die hohe Tragfähigkeit von 350 kg ermöglicht den Einsatz mit großen Stahl- und Aluminiumtorflügeln. Die solide, verzinkte Konstruktion gewährleistet zuverlässigen Betrieb unter Außenbedingungen das ganze Jahr über.
